Fanuc A860-2070-T371 | BiA1000 절대 펄스 코더 — Beta i B-시리즈 서보 모터, βiS4/3000-B부터 βi22까지

개요

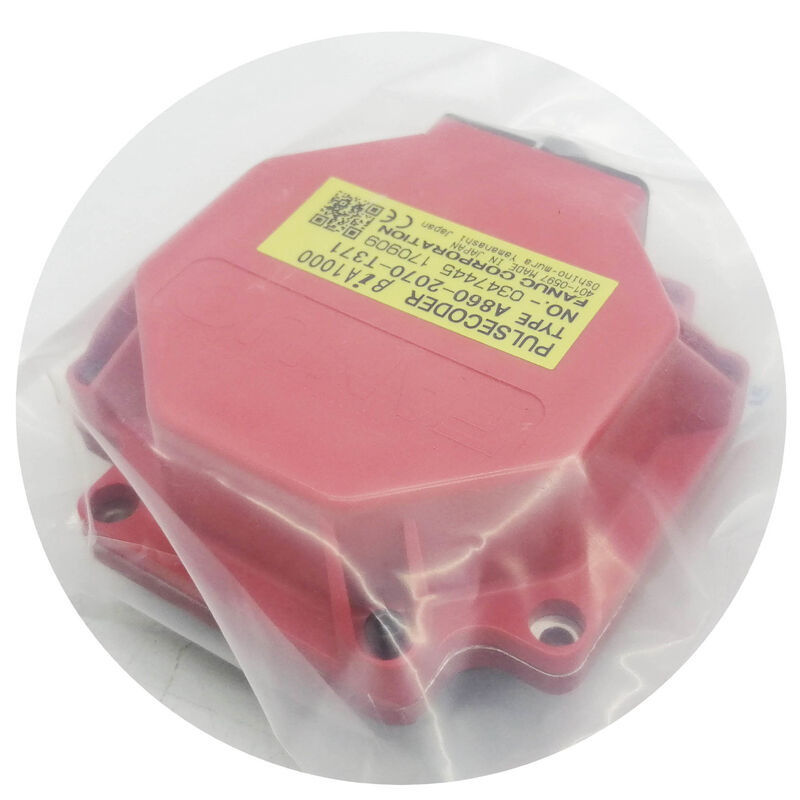

Fanuc A860-2070-T371은 Fanuc의 Beta i B-세대 서보 모터용 BiA1000 절대 펄스 코더입니다. 현재 생산 중인 B-시리즈 모터, 즉 βiS4/3000-B부터 βi4, βi8, βi12, βi22 및 기타 Beta i B-시리즈 변형에 특화된 엔코더입니다.이는 Fanuc Beta i 펄스 코더 제품군에서 사용 가능한 최고 해상도의 엔코더로, 연결된 서보 앰프에 초당 1,000,000개의 펄스 절대 피드백을 제공합니다.

모터 명칭의 "B" 접미사는 호환성을 나타내는 핵심 표시입니다. Fanuc이 Beta i 모터를 표준 시리즈에서 B(또는 모델 B) 세대로 전환하면서 엔코더는 이전 BiA128 또는 BiA1000 설계에서 이 부품 번호로 표시되는 T371 접미사 버전으로 변경되었습니다.

이 변경은 양방향으로 호환되지 않습니다. A860-2070-T371은 B-시리즈 모터의 기계적 및 전기적 인터페이스에 특별히 맞춰 설계되었으며, B-시리즈 모터에 이전 T321 또는 T301 변형을 대체하면 올바르게 작동하지 않습니다.

초당 1,000,000회 회전(ppr)의 절대 해상도를 가진 BiA1000은 기계 전원이 켜지는 순간부터 CNC에 완전하고 명확한 위치 참조를 제공합니다. 따라서 축 제로 위치를 다시 설정하기 위한 참조 복귀 사이클이 필요하지 않습니다.

절대 위치는 앰프 내의 배터리 백업 회로를 통해 유지됩니다.

배터리 전압이 모니터링 임계값 아래로 떨어지면 CNC는 배터리 경보를 발생시키며, 생산을 재개하기 전에 수동 참조 복귀를 통해 절대 위치 참조를 다시 설정해야 합니다.

BiA1000은 Fanuc의 통합 광학 디스크 및 신호 처리 설계를 사용하여 제작되었으며, 전체 엔코더 어셈블리를 서보 모터 샤프트 후면에 직접 장착되는 밀봉된 장치로 통합합니다.

이러한 구조는 기존의 분리형 엔코더 설계에 비해 충격 및 진동 내성이 매우 높지만, 일반적인 의미에서 현장에서 수리할 수 없다는 것을 의미합니다. 내부 부품 고장은 부품 수준 수리 대신 전체 엔코더 교체가 필요합니다.

주요 사양

매개변수

Beta i 엔코더 제품군은 두 가지 주요 해상도 클래스로 나뉩니다. BiA128(128K ppr 절대, A860-2020 시리즈)은 이전의 더 작은 Beta i 모터, 즉 ai2 클래스 및 유사 모델에 적합합니다.

BiA1000(1M ppr 절대, A860-2070 시리즈)은 이 부품 번호로 다루는 B-세대 시리즈를 포함한 더 크고 최신 Beta i 모터에 사용됩니다.

단순히 해상도 차이만 있는 것이 아닙니다. 기계적 장착, 샤프트 커플링 기하학 및 전기적 인터페이스가 두 제품군 간에 다르므로 수정 없이는 상호 대체가 물리적으로 불가능합니다.

BiA1000의 1M ppr 해상도는 탁월하게 미세한 위치 피드백을 제공하여 최신 Beta i 모터 성능의 특징인 부드러운 속도 조절 및 저속 토크 리플 억제에 직접적으로 기여합니다.

회전당 1M 카운트에서 CNC 인터폴레이터는 이전 128K 또는 3000P 엔코더 설계보다 모터 회전당 훨씬 더 많은 위치 업데이트 데이터를 갖습니다. 위치 차이에서 파생된 속도 추정치는 더 부드러워져 저속 및 미세 윤곽 동작 모두에서 더 나은 서보 루프 안정성을 제공합니다.

재고 중요도 및 교환 전략

이 엔코더 전문가들은 A860-2070-T371을 재고 중요 품목으로 일관되게 설명합니다. 모터 수리 및 엔코더 고장 시 직접 교체 수요가 모두 발생하지만, Fanuc의 신규 공급은 알파 i 엔코더 변형에 비해 설치 기반이 상대적으로 작아 제한적입니다. 전 세계적으로 훨씬 더 많은 기계 모델에 사용되는 알파 i 엔코더와 달리, Beta i B-시리즈 엔코더 풀은 더 작습니다.

유지보수 계획에 대한 실질적인 의미는 명확합니다. 기계가 B-시리즈 Beta i 모터를 사용하는 경우, 예비 부품으로 최소한 하나의 A860-2070-T371을 확보하면 엔코더 고장 시 장시간 가동 중단 위험을 크게 줄일 수 있습니다. 불량 엔코더를 코어로 제공하는 교환 프로그램은 테스트되고 보증된 교환 장치를 사용할 수 있는 가장 비용 효율적인 서비스 경로입니다.

자주 묻는 질문

Q1: 내 Beta i 모터가 이전 BiA1000 변형이 아닌 A860-2070-T371을 특정하게 필요로 하는지 어떻게 확인할 수 있습니까?

모터 부품 번호의 접미사 "-B"(또는 "#B" 변형)는 T371 엔코더를 필요로 하는 B-세대 모터를 확인합니다. 예를 들어, βiS4/3000-B 모터는 명시적으로 B 명칭을 가지고 있습니다.

모터 명판에 -B로 끝나는 부품 번호가 표시되거나 모터 본체가 모델 B로 물리적으로 라벨링되어 있다면 이것이 올바른 엔코더입니다.

B 명칭이 없는 이전 Beta i 모터는 동일한 BiA1000 제품군의 T321 또는 T301 변형을 사용합니다. 불확실한 경우, 모터의 주문 사양 번호를 Fanuc의 모터 문서와 교차 참조하여 올바른 엔코더 접미사를 확인하십시오.

Q2: 엔코더가 수리 불가능하다고 설명되어 있는데, 이는 설계 제한 사항입니까 아니면 서비스 정책입니까?

둘 다입니다. Fanuc은 BiA1000 엔코더를 밀봉된 통합 어셈블리로 제작합니다. 광학 디스크, 베어링 어셈블리, 신호 처리 보드 및 커넥터는 모두 외부에서 접근 가능한 서비스 가능한 하위 구성 요소 없이 공장에서 함께 접합됩니다. 광학 디스크, 베어링 또는 PCB 수준의 내부 고장은 Fanuc이 애프터마켓에 공급하지 않는 특수 장비 없이는 부품 수준에서 해결할 수 없습니다.

일부 타사 서비스는 수리 가능성을 주장하지만 결과는 일관되지 않으며, 작동 중인 모터에 연결된 엔코더의 수리 실패는 절대 위치 데이터를 잃고 추가 축 손상을 유발할 위험이 있습니다. 검증되고 부하 테스트된 장치로 교환하는 것이 확립된 업계 관행입니다.

Q3: 기계 전원이 꺼져 있고 배터리가 연결되어 있지 않을 때 절대 위치는 어떻게 됩니까?

각 축의 절대 위치는 엔코더 자체가 아닌 앰프 내의 배터리 백업 RAM에 저장됩니다. 엔코더는 카운트 데이터를 제공하고, 앰프는 누적된 절대 참조를 유지합니다.

기계가 꺼져 있는 동안 배터리 전원이 손실되면 앰프에 저장된 절대 위치 카운트가 손실됩니다. 다음 전원 켜기 시 CNC는 위치 데이터 손실을 감지하고 생산을 재개하기 전에 영향을 받은 모든 축에 대해 전체 참조 복귀 사이클을 요구합니다.

배터리는 엔코더가 아닌 서보 앰프 또는 전용 배터리 장치에 있습니다. 올바른 일정에 따라 배터리를 검사하고 교체하는 것이 예방 조치입니다.

Q4: 동일한 모터에 A860-2070-T371을 이전 A860-2070-T321로 대체할 수 있습니까?

T371과 T321은 BiA1000 제품군 내의 다른 하드웨어 개정판을 나타냅니다.

T371은 B-세대 모터에 특별히 설계되었으며, T321은 이전 비-B 세대에 사용됩니다.

B-세대 모터에 T321을 장착하면 일반적으로 매개변수 오류가 발생하거나 엔코더-샤프트 커플링의 물리적 인터페이스 차이 및 잠재적으로 앰프에서의 신호 인터페이스로 인해 신뢰할 수 없는 위치 피드백이 발생합니다.

항상 T-접미사를 모터 세대에 맞추십시오.

Q5: 이 엔코더가 고장 났을 때 CNC가 생성하는 경보 코드는 무엇이며, 케이블 고장과 어떻게 구별됩니까?

직렬 엔코더 통신 오류는 일반적으로 서보 경보 360(펄스 코더 통신 오류) 또는 CNC 세대 및 관련 축에 따라 경보 368/369로 나타납니다.

앰프와 엔코더 사이의 케이블 고장도 유사한 경보를 발생시킵니다.

엔코더와 케이블을 구별하려면: 먼저 알려진 양호한 케이블을 다른 축의 케이블과 교체하십시오. 경보가 새 축으로 케이블을 따라 이동하면 케이블에 문제가 있는 것입니다. 새 케이블로 원래 축에 경보가 남아 있으면 엔코더 또는 앰프와의 연결에 문제가 있는 것입니다.

엔코더 자체에 결함이 있다고 결론 내리기 전에 양쪽 끝의 커넥터에 핀이 구부러지거나 오염이 있는지 검사하십시오.
