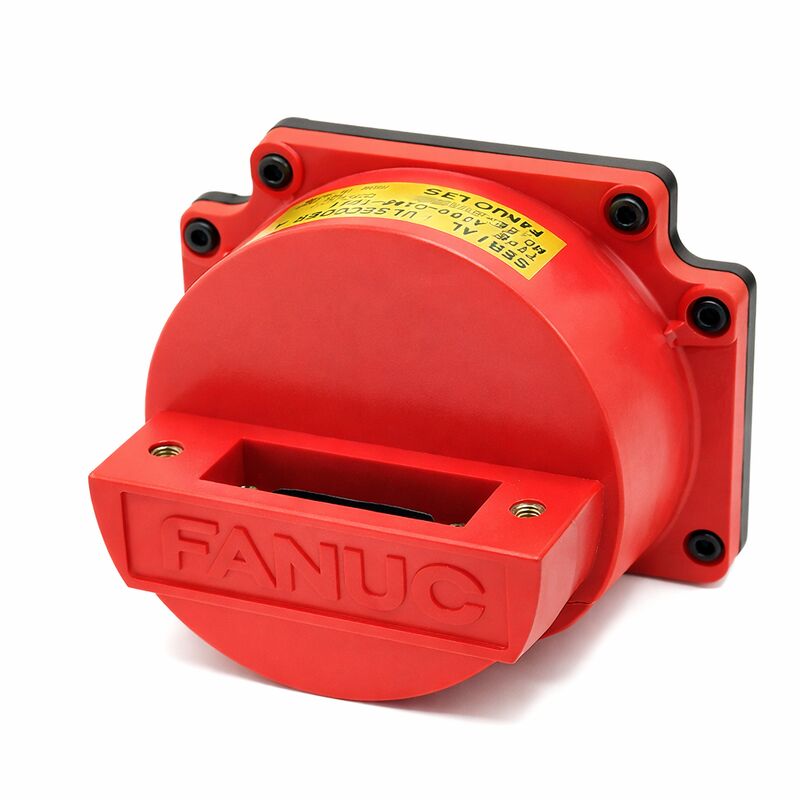

Pulse FANUC A860 엔코더 A860-0370-T002 CE 인증

Fanuc A860-0370-T002 | Alpha αA1000 펄스 코더 — 1,000,000P, CNC AC 서보 모터 엔코더, 제조사 단종

개요

Fanuc A860-0370-T002는 대형 프레임 알파 시리즈 AC 서보 모터용 Fanuc의 αA1000 절대 펄스 코더의 T002 변형입니다.A860-0370 엔코더 제품군의 모든 구성원과 마찬가지로 1,000,000 ppr 절대 직렬 위치 피드백을 제공합니다. 이는 α12부터 α40 클래스의 모터 토크 특성 및 작동 속도에 맞춰진 고해상도 사양입니다.

Fanuc는 A860-0370-T002를 단종하여 더 이상 Fanuc의 표준 유통 채널을 통해 새 제품으로 구매할 수 없습니다.

모든 교체 공급은 애프터마켓에서 이루어집니다: 모터 교환 프로그램, 기계 폐기 시 통제된 잉여 재고, 관리형 서비스 재고.

T002 접미사는 동일한 A860-0370 제품군 내에서 T001과 이 변형의 커넥터 구성 또는 기계적 장착을 구별합니다.

두 변형 모두 동일한 대형 알파 모터 범위를 지원하며, 동일한 αA1000 1M ppr 해상도를 가지며, 동일한 CNC 제어 장치 및 증폭기와 호환됩니다.

물리적인 차이는 엔코더가 모터 측 피드백 케이블에 연결되는 방식에 있습니다. 기계의 기존 케이블 어셈블리와 맞는 특정 커넥터 유형이 어떤 T 접미사 변형이 올바른 교체품인지 결정합니다.

이 부품의 단종 상태를 이해하는 것은 조달 이상의 실질적인 의미를 갖습니다.

기계 문서에 A860-0370-T002가 나열되어 있고 해당 정확한 변형을 사용할 수 없을 때, 서비스 문제는 다음과 같습니다: T001(또는 동등한 피드백 특성을 가진 다른 T 접미사 변형)을 적절한 케이블 개조와 함께 사용할 수 있으며, 기계의 생산 일정은 해당 개조에 필요한 추가 작업을 감당할 수 있습니까?

많은 시설에서 케이블 어댑터가 있는 작동 가능한 T001은 T002 특정 재고를 기다리는 동안 기계 다운 시간을 연장하는 것보다 선호됩니다.

주요 사양

매개변수

OEM이 특정 엔코더 부품 번호 생산을 중단하면 조달 전략은 반응형에서 사전 대응형으로 전환됩니다.

A860-0370-T002를 사용하는 Fanuc 알파 모터가 장착된 여러 대의 기계를 운영하는 시설의 경우, 가장 효과적인 접근 방식은 감사입니다: 이 엔코더를 장착한 모터는 몇 대이며, 각 모터의 대략적인 연식과 작동 시간은 얼마이며, 내일 해당 모터가 고장날 경우의 결과는 무엇입니까?

이 질문에 대한 답변은 보유해야 할 예비 엔코더 재고량을 결정합니다.

서비스 교환 프로그램은 직접적인 예비 재고에 대한 대안을 제공합니다. 일반적인 교환 프로그램 하에서, 결함이 있는 A860-0370-T002는 전문 서비스 제공업체에 배송되고 그들의 관리 재고에서 테스트되고 보증된 동등한 장치와 교환됩니다.

이 접근 방식은 예비 재고에 묶이는 자본을 최소화하면서 기계 다운 이벤트에 신속하게 대응할 수 있는 능력을 유지합니다. 단, 교환 공급업체가 필요한 변형에 대한 충분한 재고를 유지하는 경우입니다.

대형 알파 모터 맥락에서의 αA1000 해상도

αA1000의 1M ppr 해상도는 더 일반적인 엔코더 사양과 비교하여 추가적인 관점이 필요합니다.

정격 2000rpm 속도의 α22/2000 모터에서 αA1000은 초당 3,330만 개의 절대 위치 업데이트를 생성합니다.

실질적인 서보 제어 측면에서, 이는 서보 증폭기가 연속적인 위치 샘플에서 계산하는 속도 추정치가 매우 밀집된 데이터 스트림에서 파생된다는 것을 의미합니다. 정격 속도에서 위치 샘플 간격이 매우 짧아 속도 추정치 노이즈가 최소화되어 이러한 모터를 정밀 가공 응용 분야에 적합하게 만드는 부드러운 속도 조절에 기여합니다.

비교하자면, 동일한 모터에서 2000rpm으로 작동하는 64K (αA64) 엔코더는 초당 213만 개의 업데이트를 생성합니다. 여전히 빠르지만, 제어 주기당 비례적으로 더 거친 속도 추정치를 가집니다.

대형 알파 모터에 1M ppr을 선택한 것은 Fanuc의 서보 엔지니어링 판단을 반영합니다. 소형 모터에 사용 가능한 αA64 해상도는 정격 작동 조건에서 고관성, 고토크 대형 알파 모터의 최적 속도 제어에 충분하지 않았습니다.

자주 묻는 질문

Q1: A860-0370-T002가 단종되었는데, 기계 작업자에게 현실적인 옵션은 무엇입니까?

세 가지 주요 옵션이 있습니다.

첫째, 애프터마켓 전문가로부터 잉여 T002 장치를 조달합니다. 가용성은 다양하며, 테스트된 교환 장치에 보증이 있는 것이 테스트되지 않은 잉여 장치보다 선호됩니다.

둘째, T001 또는 다른 T 접미사 A860-0370 변형을 적절한 케이블 개조와 함께 모터 끝에서 사용합니다. 변형의 커넥터가 모터의 케이블 설치에 수용될 수 있는 경우입니다.

셋째, Fanuc 공인 서비스 담당자에게 연락하여 Fanuc가 T002에 대한 공식 교체 또는 교차 참조 부품 번호를 발행했는지 확인합니다.

애프터마켓 조달을 결정하기 전에 항상 세 번째 옵션을 확인하는 것이 좋습니다. Fanuc는 때때로 단종된 엔코더 변형에 대해 비공개 교차 참조 경로를 유지하기 때문입니다.

Q2: "제조사 단종"은 리퍼비시된 T002의 보증에 어떤 영향을 미칩니까?

제조사 보증은 애프터마켓에서 조달된 단종 제품에는 적용되지 않습니다. 이는 단종 상태에 내재된 것입니다.

리퍼비시 또는 잉여 T002에 대한 보증 범위는 Fanuc가 아닌 장치를 공급하는 서비스 제공업체에서 제공됩니다.

평판이 좋은 애프터마켓 엔코더 공급업체는 일반적으로 리퍼비시 장치에 대해 3~12개월의 보증을 제공하며, 이는 폐쇄 루프 테스트 장비에서 테스트한 것입니다.

공급업체를 평가할 때 테스트 절차에 대해 구체적으로 문의하십시오. 엔코더가 호환되는 알파 모터에 장착되어 Fanuc 제어 테스트 장비에서 정격 속도로 구동되었습니까? 이러한 수준의 기능 검증은 단순히 벤치 전기 테스트보다 훨씬 더 의미가 있습니다.

Q3: A860-0370 제품군 내에서 T001과 T002의 차이점은 무엇입니까?

T001과 T002 모두 동일한 대형 알파 모터 범위에 대한 αA1000 1M ppr 절대 엔코더이며, 동일한 CNC 세대 및 증폭기와 호환됩니다.

T 접미사 차이는 커넥터 유형, 케이블 구성 또는 엔코더-모터 인터페이스의 사소한 기계적 장착 세부 사항의 변형을 나타냅니다.

기능적 엔코더 성능(해상도, 프로토콜, 절대 위치 기능)은 동일합니다.

Fanuc 알파 엔코더 변형에 익숙한 서비스 제공업체는 어떤 물리적 차이가 적용되는지 확인하고 케이블 개조를 통해 T001 재고가 특정 설치에서 T002 교체품으로 사용될 수 있는지 조언할 수 있습니다.

Q4: 교체 T002를 설치한 후 절대 위치 참조를 어떻게 확인해야 합니까?

교체 엔코더를 장착한 후 기계의 전원을 켜고 해당 축에 대해 참조 복귀를 수행합니다. 축을 참조 스위치로 이동하고 CNC 운영자 패널에서 참조 복귀 명령을 실행합니다.

CNC는 축을 참조 스위치로 구동한 다음, 엔코더의 참조 마크를 찾기 위해 천천히 이동하고, 마지막으로 축 위치를 기계 제로 좌표로 설정합니다.

다른 축을 이동하거나 프로그램을 실행하기 전에 위치 표시기에 예상되는 제로 좌표가 표시되는지 확인합니다.

축이 예상치 못한 한계 경보 없이 양방향으로 올바르게 움직이는지 확인합니다. 기계를 생산에 복귀시키기 전에 위치 반복성을 확인하기 위해 간단한 위치 지정 사이클(예: 알려진 오프셋으로 이동하고 제로로 복귀)을 실행합니다.

Q5: 저가 공급업체로부터 위조 A860-0370-T002를 받을 위험이 있으며, 이를 어떻게 식별할 수 있습니까?

특히 인기 있는 엔코더 제품군의 경우 위조 Fanuc 엔코더 부품이 시장에 존재합니다.

정품 장치의 주요 지표는 다음과 같습니다: 엔코더 본체 라벨에는 일관된 글꼴과 인쇄 품질로 전체 Fanuc 부품 번호가 명확하게 표시되어야 합니다. 무게와 하우징 마감은 원래 Fanuc 장치와 일치해야 합니다(정밀 금속 본체 엔코더여야 하는 것에 대한 경량 플라스틱 본체는 경고 신호입니다). 엔코더가 Fanuc 증폭기에 연결될 때 직렬 통신 출력은 유효한 αA1000 엔코더로 인식되어야 합니다. 위조 장치는 종종 유효한 직렬 핸드셰이크를 생성하지 못하여 즉각적인 엔코더 통신 경보를 발생시킵니다.

검증 가능한 Fanuc 부품 공급 실적을 가진 확립된 산업 자동화 전문가로부터 조달하는 것이 위조 위험에 대한 최선의 보호입니다.
