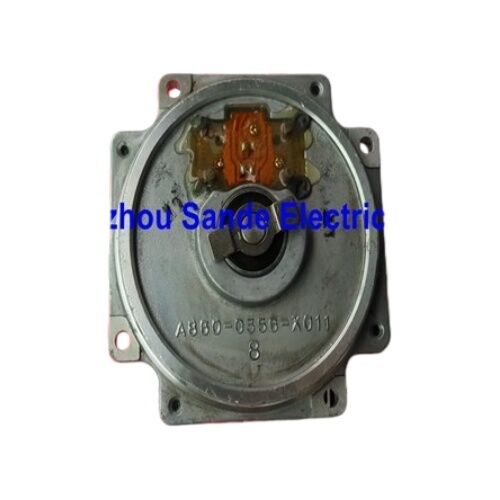

FANUC 연속 회전 펄스 서보 모터 인코더 A860-0356-X011

FANUC A860-0356-X011 연속 로터리 펄스 코더 — FANUC Alpha 시리즈 서보 모터용 αA64 절대 인코더

모든 정밀한 축 이동 뒤에 숨은 구성 요소

FANUC Alpha 시리즈 서보 모터의 후면에는 대부분의 기계 작업자가 고장이 나기 전까지는 전혀 생각하지 못하는 작지만 중요한 하드웨어가 장착되어 있습니다. 그만큼A860-0356-X011내부 로터 및 감지 요소입니다.αA64(AA64) 펄스 코더는 전체 세대의 FANUC Alpha 서보 모터에 위치 지능을 부여한 절대형 직렬 엔코더 제품군입니다.

이 부품 번호는 시장의 여러 상호 참조에 나타납니다. 전체 인코더 어셈블리는 다음과 같이 널리 나열됩니다.A860-0360-T201,A860-0360-V501, 또는A860-0360-V511— A860-0356-X011은 빨간색 캡 어셈블리 내에 들어 있는 내부 인코더 디스크/로터 구성 요소를 식별합니다. Alpha 시리즈 모터용 교체 인코더를 소싱할 때 회전자 요소 명칭과 전체 어셈블리 번호가 모두 공급업체 목록에 나타날 수 있으며 둘 다 축을 복원하는 데 필요한 동일한 기능 장치를 나타냅니다.

"AA64"의 실제 의미 및 해상도가 중요한 이유

지정AA64다음과 같이 분해됩니다.에이알파 시리즈의 경우,에이절대 유형의 경우64회전당 64,000펄스. 회전당 64K 카운트라는 해상도 수치는 이 세대의 FANUC 엔코더를 이전 저해상도 장치와 구분하고 CNC 제어에 사용할 수 있는 위치 정밀도를 정의합니다.

회전당 64,000회 카운트를 수행하는 서보 증폭기는 모든 샤프트 회전마다 매우 세밀한 위치 데이터를 수신합니다. 10mm 피치의 볼스크류에서 이는 엔코더 수당 0.15625 마이크로미터의 위치 분해능으로 변환됩니다. 이는 대부분의 공작 기계의 기계적 정확도보다 훨씬 더 미세한 것입니다. 피드백 시스템이 체인에서 가장 정확한 요소가 되기를 원하므로 피드백 시스템은 결코 기계의 포지셔닝 성능을 제한하는 요소가 되지 않습니다.

그만큼순수한이 인코더의 특성도 마찬가지로 중요합니다. 알려진 시작점으로부터의 상대 이동만 측정하는 증분 인코더와 달리 절대 인코더는 기계의 전원이 꺼진 경우에도 위치 값을 유지합니다. 다음 날 아침 기계가 시동되면 CNC는 이미 모든 축의 위치를 ​​정확히 알고 있습니다. 기준점 사이클이 필요하지 않습니다. 서보 증폭기는 전원을 켜는 즉시 저장된 위치를 읽고 기계는 작동할 준비가 됩니다.

기술 개요

이 인코더의 위치 및 연결 방법

αA64 펄스 코더는 FANUC Alpha 시리즈 서보 모터 후면의 독특한 빨간색 플라스틱 엔드 캡 내부에 장착됩니다. 엔코더는 백래시나 슬립 없이 회전을 전달하는 정밀 상호 연결 커플링을 통해 모터 샤프트에 연결됩니다. 빨간색 캡 어셈블리(엔코더 하우징, 커플링 및 PCB가 함께 포함됨)는 모터의 후면 벨에 클립으로 고정되는 독립형 장치입니다.

14핀 커넥터는 전원 공급 장치를 인코더로 전달하고 직렬 데이터 출력을 다시 서보 증폭기로 전달합니다. FANUC의 직렬 펄스 코더 아키텍처에서 위치 데이터는 원시 증분 펄스가 아닌 디지털 직렬 스트림으로 전송됩니다. 이는 모터에서 앰프까지 연결된 케이블을 통해 신호의 잡음 방지 기능을 강화하고 앰프의 DSP가 직접 작업할 수 있는 형식으로 절대 위치, 속도 및 상태와 같은 풍부한 데이터를 전달합니다.

중요한 실제 사항: 인코더 케이블은 A860-0356-X011/A860-0360 어셈블리의 일부가 아니며 손상된 경우 별도로 공급해야 합니다. 14핀 라인의 케이블 결함은 인코더 하드웨어 결함과 증상이 동일한 서보 알람을 유발하므로 인코더 자체를 판단하기 전에 항상 케이블을 가장 먼저 확인해야 합니다.

알파 모터 식별: 올바른 맞춤 인식

이 인코더를 사용하는 FANUC Alpha 시리즈 서보 모터에는 일반적으로 영숫자 접미사가 붙습니다.B75모터 주문 코드(예: A06B-0127-B075, A06B-0163-B075 및 유사한 명칭) 모터 코드의 "75"는 αA64 절대 펄스 코더가 장착된 Alpha 모터를 나타내는 FANUC의 규칙이었습니다.

모터가 이 인코더를 사용하는지 확실하지 않은 경우 물리적 표시는 모터의 비구동측 끝에 있는 빨간색 플라스틱 캡입니다. 이 캡이 있는 Alpha 시리즈 모터는 A860-0360 제품군 인코더를 사용합니다. 파란색 또는 회색 캡은 내부 사양과 커넥터 유형이 다른 다양한 인코더 세대를 나타냅니다. 즉, 서로 바꿔 사용할 수 없습니다.

일반적인 실패 패턴 및 원인

αA64 인코더는 광학 장치입니다. LED는 정밀하게 에칭된 유리 디스크를 비추고 광검출기는 패턴을 읽습니다. 유지 관리 계획과 관련된 몇 가지 오류 메커니즘은 다음과 같습니다.

냉각수 오염.이는 공작 기계의 조기 고장의 가장 일반적인 원인입니다. 모터 샤프트 씰을 지나거나 손상된 케이블 입구 글랜드를 통과하는 냉각수는 엔코더의 광학 어셈블리에 도달합니다. 유리 디스크의 얇은 필름조차도 광학 경로를 방해합니다. 갑자기 발생하는 다른 전기적 오류와는 달리, 오염 관련 오류는 점진적으로 진행되는 경우가 많습니다. 즉, 지워졌다가 돌아오는 간헐적인 서보 알람, 저속에서 축 헌팅, 하드 오류가 발생하기 전에 천천히 누적되는 위치 지정 오류 등이 있습니다.

배터리 지원 절대 위치 손실.이러한 인코더의 절대 위치는 기계 전원이 꺼졌을 때 백업 배터리에 의해 유지됩니다. 배터리 전압이 임계값 아래로 떨어지면 인코더는 전원 주기 동안 위치 데이터를 유지할 수 없습니다. 증상은 전원을 켤 때 "펄스 코더 배터리 알람"이 발생한 후 기준점 복귀를 수행하라는 요청입니다. 이는 하드웨어 고장이 아닌 유지 관리 항목입니다. 그러나 무시하고 배터리가 완전히 방전되면 광학 어셈블리가 완벽하게 작동하더라도 인코더의 내부 교정 데이터가 손실되어 교체가 필요할 수 있습니다.

물리적 충격 손상.인코더 내부의 정밀 유리 디스크는 충격을 흡수하도록 설계되지 않았습니다. 모터를 떨어뜨리거나 모터 샤프트를 통해 충격을 전달하는 충돌로 인해 디스크가 깨질 수 있습니다. 그 결과 즉각적이고 복구 불가능한 인코더 알람이 발생합니다.

노화된 광학 부품.수년 동안 연속 작동하면 LED 소스가 점차 어두워집니다. 출력이 광검출기에 필요한 최소 임계값 아래로 떨어지면 신호 품질이 저하됩니다. 이는 갑작스러운 고장이라기보다는 장기적인 마모 메커니즘이지만 작동 시간이 매우 긴 기계에서 엔코더 교체가 때때로 사전에 이루어지는 이유이기도 합니다.

연속 로터리 인코더 — 해당 명칭이 추가하는 것

이 제품 목록의 "연속 로터리" 설명은 αA64 제품군 내 특정 기능 차이를 반영합니다. FANUC 제품군의 일부 펄스 코더는 모터가 제한된 호(모든 방향에서 최대 몇 회전)로 회전하는 표준 서보 축용으로 설계되었습니다. 연속 회전 펄스 코더는 모터가 한 방향으로 무한정 회전할 수 있는 응용 분야(예: 회전 테이블, 권선 장비, 터닝 센터 C축 또는 제한 없이 회전을 축적하는 인덱스 메커니즘)용으로 설계되었습니다.

실제로 내부 다중 회전 계산 아키텍처는 확장된 위치 범위를 처리합니다. 엔코더는 1회전 내 샤프트의 위치만 아는 것이 아니라 기계의 예상 작동 범위 전체에 걸쳐 전체 회전이 완료된 횟수도 추적합니다. 이 확장된 절대 위치 기능은 "연속 회전" 지정 플래그입니다. 이 엔코더는 특정 회전 수 후에도 위치 참조를 잃지 않으므로 표준 단일 회전 절대 엔코더가 안정적으로 작동할 수 없는 고회전 애플리케이션에 적합합니다.

상호 참조 요약

이 인코더를 검색하는 구매자는 참조하는 설명서, 부품 카탈로그 또는 공급업체 목록에 따라 여러 부품 번호를 보게 됩니다. 다음은 모두 동일한 αA64 인코더 어셈블리 제품군과 관련됩니다.

• A860-0356-X011— 로터/내부 요소 지정
• A860-0360-T201— 표준 완전 조립
• A860-0360-V501— 슈퍼 커패시터 백업이 포함된 변형(일부 구성에서는 배터리 교체)
• A860-0360-V511— 슈퍼 커패시터를 갖춘 변형, 이후 개정판

주문 시 어떤 특정 변형이 모터의 백업 시스템 구성과 호환되는지 공급업체에 확인하십시오. 배터리 기반 변형과 커패시터 기반 변형은 절대 위치 유지 기능을 다르게 제공하며 서보 증폭기의 매개변수 조정 없이 항상 상호 교환이 가능한 것은 아닙니다.

자주 묻는 질문

Q1: A860-0356-X011 / A860-0360-T201 엔코더는 어떤 FANUC 서보 모터와 호환됩니까?

이 엔코더는 FANUC Alpha 시리즈 AC 서보 모터, 특히 모터 주문 코드가 접미사로 끝나는 모터용으로 설계되었습니다.B75, A06B-0127-B075 또는 A06B-0163-B075 및 Alpha 모터 범위 전반에 걸쳐 유사한 명칭이 있습니다. 물리적 식별자는 모터의 비구동측 끝에 있는 빨간색 플라스틱 엔드 캡입니다. FANUC의 Beta 시리즈 모터, 구형 S 시리즈 DC 모터 또는 최신 αi 시리즈 모터는 커넥터와 신호 형식이 다른 다양한 인코더 유형을 사용하며 A860-0360 제품군은 해당 플랫폼과 호환되지 않습니다. 교체용 엔코더를 구입하기 전에 항상 모터 명판이나 주문 코드를 확인하십시오.

Q2: A860-0360-T201, A860-0360-V501, A860-0360-V511의 차이점은 무엇입니까? 서로 바꿔서 사용할 수 있나요?

세 가지 모두 회전당 64,000펄스와 14핀 직렬 출력을 갖춘 αA64 절대 펄스 코더입니다. 기능적 차이는 기계의 전원이 꺼졌을 때 절대 위치가 유지되는 방식에 있습니다. T201 변형은 CNC 캐비닛의 외부 배터리를 사용하여 인코더 위치 메모리를 유지합니다. V501 및 V511 변형에는 캐비닛 배터리 없이 정의된 기간 동안 위치 데이터를 유지하기에 충분한 전하를 저장하는 내부 슈퍼커패시터가 통합되어 있습니다. 대부분의 실제 유지 관리 상황에서 이러한 변형은 상호 교환이 가능하지만 대체 후 서보 증폭기 매개변수와 배터리 경보 설정을 확인해야 할 수도 있습니다. 원본과 다른 변형을 장착하기 전에 서보 증폭기 설명서를 확인하십시오.

Q3: 기계가 이 축에 펄스 코더 알람을 표시합니다. 교체품을 주문하기 전에 인코더에 실제로 결함이 있는지 어떻게 확인합니까?

인코더 자체가 아닌 인코더 케이블과 커넥터부터 시작하십시오. 서보 증폭기 끝에서 케이블을 분리하고 14핀 커넥터 핀에 부식, 구부러진 접점 또는 냉각수 잔여물이 있는지 검사하십시오. 각 도체를 따라 연속성 검사를 실행하십시오. 간헐적인 개방(특히 차폐 도체의 경우)은 펄스 코더 경보의 빈번한 원인이며 신중한 테스트 없이는 간과하기 쉽습니다. 또한 알람이 배터리와 관련된 경우 배터리 백업 전압을 확인하십시오. 케이블과 배터리가 모두 점검되고 정상 작동이 확인된 케이블로 교체해도 알람이 해결되지 않으면 엔코더 광학 어셈블리 또는 PCB에 결함이 있을 가능성이 높습니다. FANUC 0i, 16i 또는 30i 시리즈 제어 장치가 있는 기계에서 표시되는 특정 알람 번호는 오류가 광학 오류, 통신 오류 또는 위치 데이터 오류인지 범위를 좁히는 데 도움이 됩니다. 각 오류는 엔코더 내의 서로 다른 오류 모드를 가리킵니다.

Q4: 이 인코더를 수리할 수 있습니까, 아니면 완전히 교체해야 합니까?

αA64 펄스 코더의 구성 요소 수준 수리는 기술적으로 가능하지만 특정 오류 모드로 제한됩니다. 오염된 광학 어셈블리는 적절한 시설을 갖춘 전문가가 청소할 수 있으며 특정 구성 요소 오류에 대해 PCB 수준 수리가 가능합니다. 그러나 유리 인코더 디스크 자체가 금이 갔거나 부서진 경우 또는 LED 소스에 결함이 있는 경우 교체가 유일한 실용적인 옵션입니다. 내부 광학 구성 요소의 정밀도는 현장에서 유지 관리할 수 없습니다. 전문적인 엔코더 수리에 소요되는 비용과 시간 때문에 테스트를 거친 교체 장치가 더 실용적인 선택이 되는 경우가 많습니다. 특히 생산 중단 시간 비용을 고려할 때 더욱 그렇습니다. 수리를 시도하는 경우 작업 후 작동 속도에서 엔코더를 동적으로 테스트해야 합니다. 정적 벤치 테스트만으로는 광학 앱솔루트 엔코더의 모든 오류 모드를 확인할 수 없습니다.

Q5: FANUC Alpha 시리즈가 인코더에 빨간색 캡을 사용하는 이유는 무엇이며, 색상은 의미를 나타냅니까?

FANUC Alpha 시리즈 서보 모터의 빨간색 엔드 캡은 해당 모터에 설치된 인코더 세대를 의도적으로 시각적으로 식별하기 위한 것입니다. 이는 서비스 중에 실용적인 목적으로 사용됩니다. 모터 행을 검사하는 기술자는 캐비닛 전체에서 다른 세대에 비해 αA64 인코더(빨간색 캡)를 탑재한 모터를 즉시 확인할 수 있습니다. FANUC는 잘못된 인코더 교체를 방지하기 위해 모터 제품군 전체에 서로 다른 캡 색상을 사용했습니다. FANUC 모터의 회색 또는 파란색 캡은 전기 사양, 커넥터 핀아웃, 신호 형식이 서로 다른 엔코더 시리즈를 나타냅니다. 인코더를 서로 바꿔 사용할 수 있다고 믿고 다른 색상의 캡 모터에서 빨간색 캡 모터 위치로 교체하는 것은 시간을 낭비하고 증폭기 오류를 일으킬 수 있는 진단 함정입니다. 색상 일치는 인코더 호환성을 위한 필요조건이지만 충분조건은 아닙니다. 항상 모터 주문 코드와 증폭기 구성도 확인하십시오.

A860-0356-X011 인코더 로터 요소는 A860-0360 αA64 절대 펄스 코더 어셈블리의 일부입니다. 주문하기 전에 항상 모터 명판 주문 코드를 사용하여 모터 호환성을 확인하십시오. FANUC 서보 축의 인코더 교체에는 해당 FANUC 서보 모터 및 증폭기 유지 관리 문서에 따라 기준점 반환 절차가 필요합니다.
