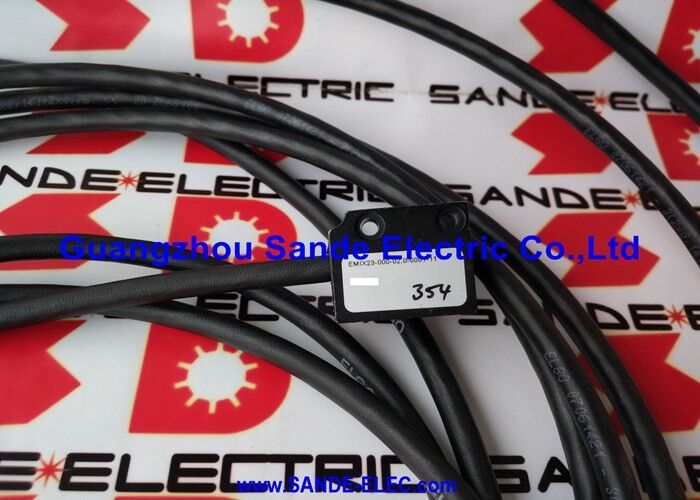

OEM 자석 읽기 헤드 EMIX23-000-02.0-0001-11

엘고 EMIX23-000-02.0-0001-11

전반적인 설명

의엘고 EMIX23-000-02.0-0001-11콤팩트 마그네틱 인크리멘탈 선형 인코더로 유리 스케일이 너무 부서지기 쉽고 부피가 크거나 비용이 너무 많이 드는 애플리케이션에 1μm 해상도 위치 측정 기능을 제공합니다.그리고 TTL 논리 수준에서 간단한 정사 출력이 모든 하류 컨트롤러 필요.

엘고의 EMIX23 시리즈는 센서 헤드와 평가 전자 장치를 하나의 하우징에 통합합니다. 별도의 전자 상자, 인터폴레이션 장치 및 추가 증폭기가 필요하지 않습니다.2.0m 사전 조립된 케이블은 센서 헤드에서 직접 나오고 수신 시스템의 디지털 입력 카드에 연결하기 위해 열린 케이블로 끝납니다.

측정 원리는 자기입니다: 센서 머리는 Elgo MB20-20 자기 테이프 (2mm 스텝 피치) 에서 북극과 남극 교차를 스캔합니다.통합된 전자 장치가 정사각형 정사각형 파동 출력으로 인터폴하는 시누소이드 신호를 생성합니다..

4면 트리거를 가진 0.001mm 해상도 설정에서, the 2mm pole pitch of the tape is divided electronically into 500 increments per pole pitch — a level of interpolation that delivers 1µm position granularity from a contact-free magnetic sensing mechanism with no moving parts in the sensor.

부품 번호의 -11 후자는 5V DC 공급 전압과 TTL 출력 수준을 지정합니다.

TTL 출력 (0V 논리 낮은, 5V 논리 높은) 은 대부분의 PLC, 모션 컨트롤러, 위치 표시기,레벨 변환이 필요하지 않은 CNC 인터페이스.

이차 출력 쌍 (A/A′, B/B′,Z/Z′) 는 케이블이 전기적으로 시끄러운 환경을 통과하는 설비에서 최고의 소음 저항성을 위해 신호를 차차 수신기 입력 장치에 연결 할 수 있습니다..

2.0m 케이블 길이는 토소쿠의 표준이며, 30m까지의 더 긴 케이블은 부품 번호의 케이블 길이 필드에 의해 식별되는 주문 변형으로 제공됩니다.대부분의 기계 설비에서 센서 헤드가 움직이는 카리에 장착되어 케이블이 근처 제어 캐비닛에 끝납니다.2m 정도면 충분해요

더 큰 기계 이동 범위에서 캐리에서 캐비닛 거리가 2m를 초과하는 경우 ordering the appropriate longer cable variant at specification time is the correct approach — extending the cable after the fact by splicing may degrade signal quality at the 5V TTL levels used by this variant.

주요 사양

자기 선형 암호화 왜 그리고 언제

자기 선형 인코더는 위치 측정 풍경에서 뚜렷한 틈새를 차지합니다.

광적 인코더보다 오염을 더 잘 견딜 수 있습니다. (물질이 긁히거나 깨지는 유리 척도가 없습니다.) 기계적으로 설치하기가 더 간단합니다. (정밀 토어 방식보다는 접착 테이프),그리고 경제적으로 긴 측정 거리를 넘을 수 있습니다.

EMIX23는 광학 유리 스케일로만 달성할 수 있었던 전체 μm 범위 해상도로 이러한 장점을 확장합니다.

주요 응용 분야는 정밀 목재 작업 기계, 금속 가공 장비, 톱 및 절단 기계,1μm 해상도가 필요한 일반 산업 자동화, 금속 칩, 냉각 액체, 진동

EMIX23의 비자극 오염물질에 대한 자기 면역은 광학 스케일 시스템을 빠르게 파괴할 환경에서도 신뢰할 수 있는 위치 데이터를 계속 생성한다는 것을 의미합니다.

참조 펄스 및 설치 설명서

The Z/Z′ differential output provides one reference pulse per pass across the tape's reference mark — this is the point the controller uses to establish an absolute reference position within the incremental measurement range.

엘고의 선택적인 R 후자는 (이 변형의 부품 번호에 포함되지 않습니다) 자유롭게 정의 가능한 참조 펄스 위치를 가능하게합니다.R 옵션이 없는 표준 -000 버전은 테이프의 고정 참조 표시를 사용합니다..

센서 헤드를 장착하려면 측정 범위 전체에서 센서 표면과 테이프 표면 사이의 0.1~0.8mm 간격이 유지되어야 합니다.엘고는 정해진 해상도를 보장하기 위해 설치 중에 지켜져야하는 EMIX23에 대한 장착 허용도를 지정합니다..

이 범위 밖의 간격은 신호 진폭 또는 신호 손실을 감소시킵니다. 센서 헤드는 카레트가 이동 할 때 간격 변동을 방지하기 위해 테이프 표면과 평행하게 정렬되어야합니다.

FAQ

Q1: EMIX23-000-02.0-0001-11은 신호 저하 없이 2.0m의 전체 케이블 길이에 1μm 해상도를 달성 할 수 있습니까?

그래, 5V TTL 디퍼셜 출력은 2.0m 케이블을 통해 신호 무결성을 유지하도록 설계됐어

이차선 토폴로지 (보완 신호 쌍 A/A′, B/B′, Z/Z′) 는 케이블에서 유발되는 공통 모드 소음을 취소합니다.기계 캐비닛을 통과하는 인코더 케이블의 신호 저하의 주요 원천입니다..

수신 입력값이 디ферен셜 수신기 (RS-422 호환성) 이어야 디ферен셜 토폴로지를 최대한 활용할 수 있습니다.디ферен셜 출력을 단일 끝 출력으로 연결하는 것은 가능하지만 소음 거부 이점을 희생합니다..

Q2: EMIX23-000-02.0-0001-11과 함께 어떤 자기 테이프를 사용해야 합니까?

0.001mm (1μm) 해상도의 EMIX23는 ≤1μm 해상도를 위해 EPS (단극 자기화) 를 가진 Elgo의 MB20-20 자기 테이프를 필요로 한다.

1μm (예를 들어 0.005mm) 보다 거친 해상도에서 EPS 표시가 없는 표준 MB20-20 테이프는 허용된다.

EPS 테이프는 1μm의 정확한 해상도를 달성하기 위해 인터폴레이션 전자 장치에 필요한 더 미세한 관용의 극 경계를 가지고 있습니다.

1μm 구성된 EMIX23과 표준 테이프를 사용하면 출력이 발생하지만 정확성 사양은 보장 될 수 없습니다.

Q3: EMIX23의 참조 펄스는 실제 설비에서 어떻게 사용됩니까?

Z 펄스는 테이프의 참조 마커를 통과할 때마다 한 번 발사됩니다.

기계 응용 프로그램에서 제어기는 전원을 켜거나 정의된 검색 동작 후에 감지된 첫 번째 Z 펄스를 사용하여 이 참조 통과 후 축의 절대적 0 참조를 설정합니다.컨트롤러는 기계의 좌표 시스템 내에서 자신의 위치를 알고 닫힌 루프 위치 제어 입력 할 수 있습니다.

Z 펄스 위치는 테이프에 고정된 물리적 위치이기 때문에 참조 패스는 항상 동일한 데이터 위치를 매번 설정합니다.

기계의 이동이 정상 생산 중 Z 마크 위치를 통해 축을 운반하면 컨트롤러는 단순히 Z 펄스를 기록하고 계속됩니다.

Q4: EMIX23-000-02.0-0001-11은 고속 이동 응용 프로그램에 적합하며 최대 가로 속도는 무엇입니까?

5V TTL 출력으로 1μm 해상도의 최대 트러버스 속도는 전자 장치가 생성 할 수있는 최대 출력 주파수로 결정됩니다.

1μm 해상도에서 1m/s 가로속도는 1,000초당 1000개의 가장자리를 세어 보세요.

The EMIX23 electronics at this resolution are rated for speeds that accommodate typical industrial machine tool and automation traverse velocities — confirm against Elgo's specification sheet for the maximum specified traverse speed at the ordered resolution to verify suitability for the specific application's rapid traverse speed.

Q5: 설치 중에 권장되는 센서-테이프 간격 설정은 무엇입니까? 어떻게 확인합니까?

목표 설치 간격은 0.1mm에서 0.8mm 사이이며, 기계 작동 중 기계 변동에 대한 견딜 수 있는 0.5mm가 실용적인 중간 지점입니다.

Elgo offers an optional LED distance monitoring function (suffix E in the part number) that signals when the gap is within the acceptable range during installation — this option is not included in the -02.0-0001-11 표준 변종이지만 해당 E 후속 부분에서 사용할 수 있습니다.

LED 모니터링 옵션이 없으면 설치 중에 센서 가이드를 사용하여 격차를 설정합니다.

설치 후 A/B 출력 신호의 품질은 오실로스코프로 관찰하여 깨끗한 정사파 전환을 확인할 수 있습니다.그 격차가 작동 범위 안에 있다는 실질적인 확인.
