도소쿠 수동 전기 동기 펄스 생성기 MPG RE45BA1R5

토소쿠 RE45BA1R5 OEM 교체 수동 펄스 발전기 5V DC, 100 PPR, 전압 출력, 80mm 다이얼, 일본

이 부분 이 필요할 때

이 부분을 찾는 대부분의 유지보수 엔지니어는 이미 그 방법을 알고 있습니다.가공 센터 또는 턴링 센터의 핸들 휠은 잘못된 행동을 시작 △ 다이얼을 다른 돌릴 때 축이 한 방향으로 이동, 또는 특정 회전이 전혀 움직임을 일으키지 않거나, 또는 움직임은 가장 미세한 확대 설정에서도 불안합니다.

이 기계는 몇 년 동안 작동해 왔고, 원래의 토소쿠 인코더는 수십만 회 회 회전된 다이얼을 축적했고, 마침내 그 나이를 보여주고 있습니다.

RE45BA1R5는 당신이 필요로 하는 부품입니다.

RE45BA1R5C의 직접적인 대체자 (현재의 후자를 업데이트한 생산 버전은 끝에 C를 가지고 있지만 핵심 사양과 장치는 원래 RE45BA1R5과 동일합니다.)

5V 전압 출력, 100 PPR, 80mm 다이얼 조합은 아시아, 유럽,그리고 북미는 FANUC의 구성입니다., 미쓰비시, 마자크, 하스, 그리고 수십 개의 다른 기계 도구 제조업체는 수십 년 동안 운영자 패널에 명시했습니다.

토소쿠의 허가된 유통망으로 직접 가면 대체품을 쉽게 구할 수 있습니다.

저비용 복사본을 조심하십시오 RE45B는 시장에서 가장 많이 복사되는 MPG 인코더 중 하나이며 복사본은 몇 주 후에 거의 작동하지 않고 완전히 쓸모없습니다.

토소쿠 원본은 생산 환경에서 장수성을 입증했습니다. 바로 광학 감지 메커니즘,그리고 기계적 구조는 일반 복사본이 일치하지 않는 허용량으로 제조됩니다..

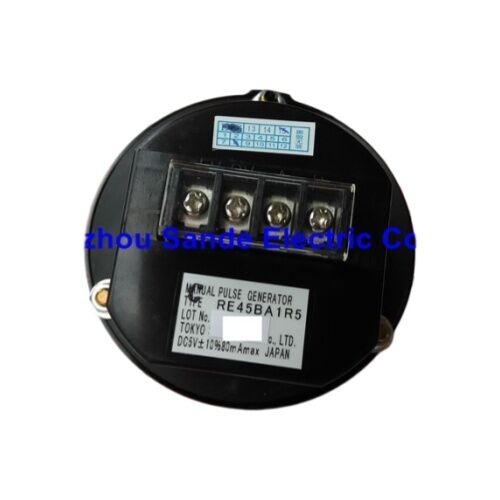

기계에 있는 RE45BA1R5를 식별하는 방법

부품 번호는 일반적으로 코더 바디의 뒷면에 표시되어 있으며, 운영자 패널을 열었을 때 표시됩니다."RE45BA1R5" 또는 "RE45BA1R5C"를 찾으십시오 (C 후자는 작은 수정 업데이트입니다), 기본 부분과 완전히 동등합니다).

조작자 패널 앞쪽에서 보이는 세 개의 장착 견과류는 A형 (3 견과류 장착) 으로 식별합니다.그리고 검은색 15mm 손잡이에 있는 도소쿠의 로고가 있는 검은색 다이얼은 B형 손잡이 구성을 확인합니다..

코더에 표시된 표지판이 손상되었거나 누락된 경우, 물리적 식별은:

• 지름 80mm의 검은 플라스틱 다이얼
• 3개의 패널 장착 견과류는 앞에서 볼 수 있는 약 120° 간격으로
• 후면 커넥터 출구 (케어링 형태는 기계가 Tosoku의 표준 전선을 사용하는지 또는 기계 제조업체의 사용자 지정 허리네스를 사용하는지에 따라 다릅니다)
• 일본에서 만들어졌어요. 뒷면에는 보통 일본 원산지가 표시됩니다.

The related RE45BA1D5 looks identical from the front but draws 150mA at 5V and uses a differential line driver output — it is not electrically interchangeable with the R5 voltage output variant without rewiring the CNC's MPG input주문하기 전에 원래 부품 번호를 확인하세요.

RE45BA1R5 대 RE45BA1R5C 같은가요?

- 그래요 The C suffix on the RE45BA1R5C represents a minor revision within the same product generation — Tosoku periodically updates the suffix letter to track production changes that are fully backward compatible.

장착, 전기 연결, 공급 전압, 해상도, 출력 형식 및 기계적인 차이는 RE45BA1R5와 RE45BA1R5C 사이에 변경되지 않습니다.두 부분 번호는 교체 목적으로 교환됩니다..

일부 허가 된 유통업체에서는 C 변종 (현재의 배송 버전) 만 나열합니다. 정확한 원래 명칭을 얻지 못한다고 걱정하지 마십시오.

완전 히 멈출 것 이 되기 전 에 실패 한 MPG 를 인식 함

MPG 인코더 는 거의 한번에 모두 실패 하지 않는다. 더 일반적으로는 점진적 으로 쇠퇴 하고, 증상 을 특별히 찾아보지 않으면 쉽게 잘못 진단 할 수 있다.

특정 각도에서 펄스가 없어졌어요광학 디스크는 하나 이상의 트랙을 가로질러 스머 또는 미세한 긁힘을 일으키고, 광탐지기가 회전의 그 부분에서 펄스를 놓치게 됩니다.

×1 확대 설정에서, 이것은 때때로 놓친 단계로 나타납니다. 축은 대부분의 시간 동안 0.001mm를 이동하지만 때때로 반응하지 않습니다. ×100에서,같은 결함이 눈에 띄지 않을 수도 있습니다. 왜냐하면, 펄스당 더 큰 명령 운동이.

부분 턴에서 방향이 뒤집어오염된 디스크 또는 마른 광탐지 회로로 인해 A/B 단계 관계가 순간적으로 잘못 읽히고 CNC가 정상 전진 계산을 재개하기 전에 한 단계 뒤로 세게 됩니다.

이것은 느린 핸들 휠 움직임 중에 약간의 진동이나 반작용 같은 오류처럼 보입니다.

시작 후 첫 번째 턴에서 출력이 없습니다.인코더 안의 광학 발사자 (LED) 는 전원을 켜고 나면 안정적인 출력 강도에 도달하는 데 시간이 걸리는 지점까지 노화되었습니다.신호가 너무 약해서 광탐지기가 신뢰성있게 읽을 수 없습니다.

이것은 일반적으로 몇 주 또는 몇 달 동안 영구적인 실패로 진행됩니다.

끈적거나 불규칙한 느슨한 느낌각 위치에서 클릭하는 스프링에 부착된 완화 메커니즘이 마비되었고, 촉각 피드백은 더 이상 클릭당 1개의 깨끗한 펄스에 안정적으로 대응하지 않습니다.

이것은 위의 광학 고장과는 다른 기계적 마모 증상이며, 무거운 사용을 본 장치에서 종종 그들과 함께 존재합니다.

이 증상 중 어느 하나라도 중요한 작업 중에 손바퀴가 완전히 고장 나기 전에 인코더를 교체해야 한다는 신호입니다.

대체 장치 의 배선 켜기

RE45BA1R5는 인코더 몸의 뒷부분을 통해 배선을 종료합니다. Tosoku는 RE45BA1R5 기본 모델에 표준 커넥터를 지정하지 않습니다.그리고 기계 제조업체는 기계의 특정 구성에 연결 장치와 배선 허리네스를 지정합니다..

오래된 인코더를 꺼내면, 아무 것도 끊기 전에 전선 연결의 사진을 찍어주세요.

와이어 컬러 코딩은 일반적으로 Tosoku의 표준 출력 구성을 따르고 있습니다.

• A-fase와 B-phase 출력 (사각형 쌍)
• A-공용 및 B-공용 (두 개의 출력 채널에 대한 반환)
• +5V 전원 공급 및 0V 지상

기계의 인터페이스 커넥터에 있는 특정 핀 또는 단말기 할당은 기계의 전기 다이어그램에서 정의됩니다.도소쿠가 아닌 ∙ 코더 자체는 표준 사각형 출력 장치입니다, 그리고 CNC의 MPG 인터페이스는 A, B, 그리고 공급 핀을 기계 제조사의 배선 표준에 따라 지도합니다.

교체 인코더를 연결하기 전에 정밀한 단말기 할당을 위해 기계의 전기 유지 관리 설명서를 참조하십시오.

토소쿠의 MPG 라인업의 C-후함 변수

토소쿠 RE45B 부품 번호에 C 후자는 지속적으로 작은 내부 개정을 나타냅니다. 그것은 외부 인터페이스, 성능 사양,또는 장착 구성.

이 협약은 RE45B 가족 전체에 적용됩니다: RE45BD1R5C는 RE45BD1R5 (무 다이얼 5V 100PPR), RE45BA2R1C는 RE45BA2R1 (80mm 다이얼 12V 25PPR) 를 대체합니다.원래 기본 버전의 대체로 어떤 RE45B 변종의 C 후승 버전을 구입하는 것은 항상 옳습니다..

기계 제조업체와 유지보수 팀이 현재 재고에 대한 BOM 부품 번호를 교차 참조할 때 후자 업데이트에 의해 방해받지 않아야합니다.

주요 사양

FAQ

Q1: 내 기계는 "MPG 오류"를 표시하거나 핸들 휠 축이 응답하지 않습니다 RE45BA1R5가 원인일 가능성이 있습니까?

반드시 아닙니다. 엔코더를 교체하기 전에, CNC의 MPG 입력에 엔코더의 배선 확인또는 더러운 커넥터 핀은 실패한 인코더와 동일한 증상을 일으킬 수 있습니다.

MPG 커넥터를 분리하고 CNC 인터페이스 보드에 다시 설치하십시오. 재 연결 후 오류가 잠시 제거되고 다시 돌아온다면 커넥터 또는 케이블이 인코더 자체가 아닌 유죄가 될 가능성이 있습니다.

케이블과 커넥터가 기계적 및 전기적으로 확인 될 때만 인코더를 교체해야합니다.

Q2: 대체 RE45BA1R5C는 무선 전선으로 도착합니다.

토소쿠의 RE45B 배선 색상 표준: Vcc (+5V) 는 일반적으로 빨간 선; 0V (ground) 는 검은색 또는 흰색; A-fase 출력은 녹색; B-phase 출력은 노란색 (또는 유사한 커플링 색상 스키마) 이다.

그러나 색상 코드는 생산 대량에 따라 달라질 수 있으며 기계 제조사가 사용자 정의 배열을 지정했는지 여부에 따라 달라질 수 있습니다.

연결하기 전에 항상 원본 기계 도면에 대한 전선 기능을 확인하거나 전압 관계를 신중하게 측정합니다.A와 B 출력은 느린 인코더 회전 동안 5V 논리 변동을 표시합니다A와 B를 교환하면 축 방향이 반전되지만 손상은 발생하지 않습니다.

Q3: 기계 제조업체는 C 후연 없이 내 BOM에 RE45BA1R5로 부품 번호를 나열합니다. RE45BA1R5C는 직접 교체입니까?

RE45BA1R5C는 RE45BA1R5의 현재 생산 버전입니다인터페이스, 또는 장착.

모든 승인된 토소쿠 공급업체는 이것을 확인할 수 있습니다.

RE45BA1R5C를 RE45BA1R5 설비의 대체로 사용하는 것이 정확하고 예상되는 절차입니다.

Q4: 다른 기계에서 RE45BA1R5를 교체하여 인코더가 결함이 있는지 일시적으로 테스트 할 수 있습니까?

네, 같은 CNC 타입의 기계들 (동일한 공급 전압과 MPG 입력 형식) 사이에서 인코더를 교환하는 것은 유효한 진단 기술입니다.배선 연결 장치가 일치하거나 당신이 올바르게 전선을 연결할 수 있는 경우.

만약 변칙적으로 동작하는 축이 빌린 인코더와 제대로 작동한다면, 원래 인코더는 결함이 있습니다.

만약 오류가 다른 기계에 있는 인코더를 따라가면, 인코더는 확인된 오류입니다.

오류가 빌린 인코더와 원래 축에 남아있는 경우, 문제는 배선, CNC의 MPG 인터페이스 또는 CNC 매개 변수 설정에 있습니다.

Q5: 교체 RE45BA1R5을 장착 한 후, 손바퀴를 돌릴 때 축이 잘못된 방향으로 움직입니다. 무엇이 잘못되었습니까?

A와 B 단계 와이어는 역전화되어 있습니다. 원래의 와이어링에서 교환되었거나, A와 B가 원래의 인코더의 방향에 상대적으로 전환되어 교체 된 와이어가 있습니다.

A와 B 연결을 교환하면 다른 기능에 영향을 미치지 않고 손바퀴 회전과 축 움직임 사이의 방향 관계를 뒤집습니다.대체 인코더에 A와 B 출력 전선을 식별하고 연결 지점에서 교환.

대안적으로, CNC는 MPG 방향 입력 (Fanuc 제어 장치의 MPG 방향 입력) 을 뒤집는 매개 변수를 가질 수 있습니다.이것은 적절한 MPG 축 방향 매개 변수를 통해 조절됩니다 (특정 시리즈에 대한 CNC의 매개 변수 설명서를 확인하십시오).

하드웨어 반전이나 매개 변수 조정으로 올바른 결과를 얻을 수 있습니다.
