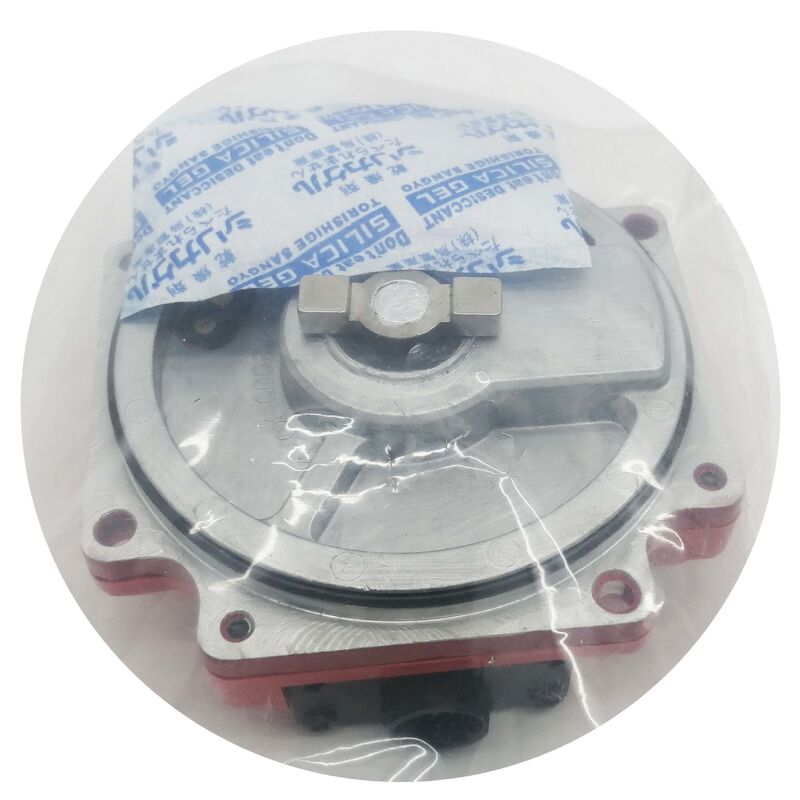

A860-0365-T101 FANUC 펄스 코더 A8600365T101

Fanuc A860-0365-T101 | Alpha αi64 증분 펄스 코더 — 64,000P, 케이블 포함, Fanuc Alpha AC 서보 모터 a3 이상

개요

Fanuc A860-0365-T101은 케이블이 포함된 αi64 증분 펄스 코더로, a3 등급 이상의 중대형 알파 시리즈 AC 서보 모터에 장착됩니다.회전당 64,000펄스인 이 코더는 A860-0360 계열의 αA64 절대 엔코더의 증분형 대응 제품입니다. 동일한 모터 호환 범위, 동일한 CNC 세대이지만 근본적으로 다른 피드백 동작을 가집니다. 절대값이 아닌 증분형이므로 기계 전원이 켜질 때마다 축은 기준점 복귀 사이클이 필요합니다."W/CABLE" 표시는 A860-0365 계열 내에서 실용적인 구분자입니다.

T001 변형(케이블 미포함)은 엔코더 본체에 분리 가능한 커넥터가 있어 피드백 케이블을 독립적으로 교체할 수 있습니다. T101은 엔코더에 케이블이 사전 조립되어 제공됩니다.

서비스 시 W/CABLE 형식은 모터 오버홀 프로세스를 간소화합니다. 교체용 T101은 완전한 어셈블리로 제공되어 별도의 케이블 조달 단계 없이 바로 설치할 수 있습니다.

케이블 어셈블리는 엔코더 본체에서 나와 앰프 끝단에 맞는 커넥터가 이미 종단 처리되어 있어 기계 다운 시나리오에서 설치가 더 빠릅니다.

αi64 엔코더는 "i" 표시로 구형 αA64(A860-0360 계열)와 구별됩니다. 이 표시는 Fanuc의 증분형 알파 엔코더 세대에 속함을 나타냅니다. 이 세대 업데이트는 원래 αA64 절대 시리즈에 비해 신호 품질이 향상되고 더 넓은 범위의 제어 장치와 호환되었습니다.

전원 차단 시 절대 위치 유지가 운영상 필요하지 않은 기계 응용 분야의 경우(시동 시 짧은 기준점 복귀가 허용되거나 기계 사이클이 기준점 복귀가 부담스러운 상태를 벗어나지 않는 경우), 증분형 αi64는 비용 효율적이고 기술적으로 유능한 엔코더 선택입니다.

T101/E 변형은 특수 표시(/E 접미사)를 가지며 표준 T101로 대체할 수 없습니다. /E는 특정 모터 및 기계 구성용으로 제작된 변형이며 다른 /E 장치로 정확하게 교체해야 합니다.

주요 사양

매개변수

값

CNC 전원이 켜질 때마다 엔코더 카운터는 알 수 없는 물리적 위치에서 0부터 시작합니다. 기준점 복귀 절차(축을 고정된 하드웨어 기준 스위치로 구동하고 엔코더의 Z 펄스를 찾는 것)는 생산이 시작되기 전에 축 기준점을 설정합니다.

이 기준점 복귀가 시작 시퀀스의 일상적인 부분이며 운영상 마찰을 일으키지 않는 기계의 경우, 증분형 αi64는 일상적인 생산에서 다른 절대 엔코더만큼 안정적으로 작동합니다.

절대형에 비해 장점은 모니터링할 배터리가 없고, 배터리 고장으로 인한 위치 데이터 손실 위험이 없으며, 절대 위치 관리가 필요 없다는 것입니다.

엔코더는 모터가 회전할 때 펄스를 단순히 계산합니다. 간단하고 견고합니다.

생산 공정에서 계획되지 않은 전원 차단(비상 정지, 전원 차단) 후 축이 정확한 위치에서 재개되어야 하는 기계의 경우, 절대 위치 메모리 부족으로 인해 재개 전에 전체 기준점 복귀가 필요하며, 이는 스크랩 부품을 발생시키거나 알려진 기준점에서 재배치가 필요할 수 있습니다. 이러한 응용 분야의 경우 절대 엔코더 유형이 선호됩니다.

케이블 포함 구성 — 서비스 이점

W/CABLE 형식은 모터 수리 시 부품 수를 줄입니다. 엔코더가 고장 나면 교체용 T101이 케이블을 함께 제공합니다. 별도의 엔코더 케이블을 찾거나 주문하거나 엔코더 커넥터 유형과 일치시킬 필요가 없습니다.

케이블은 알파 모터 설치에 맞게 치수가 조정되고 종단 처리되어 있어 잘못된 케이블 길이 또는 커넥터 유형을 부주의하게 장착할 위험도 제거됩니다.

Fanuc 엔코더 케이블의 광범위한 재고를 유지하는 것이 실용적이지 않은 시설의 경우, W/CABLE 엔코더는 엔코더 및 케이블 교체 요구 사항을 동시에 충족하는 단일 SKU로 예비 부품 재고를 단순화합니다.

자주 묻는 질문

Q1: A860-0365-T101은 동일한 모터의 αA64 절대 엔코더(A860-0360-T001)를 대체할 수 있습니까?

αi64 T101과 αA64 T001은 동일한 중대형 알파 모터 프레임에 장착되며 동일한 CNC 세대와 호환됩니다.

증분형 엔코더는 동일한 모터의 절대 엔코더를 물리적으로 대체할 수 있습니다. 모터는 정상적으로 작동하며 엔코더 신호는 호환됩니다.

작동상의 변화는 중요합니다. 기계는 더 이상 전원 주기 동안 절대 위치를 유지하지 않습니다. 모든 시동 시 기준점 복귀가 필요합니다. 이것이 허용 가능한지는 기계의 응용 분야와 작업자의 작업 흐름에 따라 달라집니다.

변경이 이루어지면 CNC 서보 매개변수는 증분형 엔코더 유형을 반영하도록 업데이트해야 합니다.

Q2: T101/E는 특수 변형으로 나열되어 있는데, 이것은 무엇을 의미하며 어떻게 식별됩니까?

A860-0365-T101/E의 /E 접미사는 특정 케이블 길이, 커넥터 수정 또는 표준 T101과 다른 전기적 특성을 포함하는 특수 구성 변형임을 나타냅니다.

특정 기계에 대한 Fanuc 및 기계 빌더 문서는 /E 변형이 필요한지 여부를 지정합니다. 현장에서 /E를 식별하는 것은 엔코더의 부품 번호 라벨에서 수행됩니다. 물리적 엔코더에 A860-0365-T101/E라고 표시되어 있으면 다른 /E 장치로만 교체해야 합니다.

표준 T101을 /E로 대체하거나 그 반대의 경우 커넥터 불일치, 케이블 길이 문제 또는 전기 인터페이스 비호환의 위험이 있습니다.

Q3: 기계 작동 중 엔코더 피드백 케이블이 잠시 신호를 잃으면 증분 카운트는 어떻게 됩니까?

잠깐의 신호 손실(느슨한 커넥터, 일시적인 EMI 스파이크 또는 케이블 결함)이라도 CNC는 해당 축의 현재 위치 카운트를 잃게 됩니다.

CNC는 즉시 엔코더 경보(일반적으로 SV-360 시리즈)를 생성하고 축이 정지합니다. 저장된 카운트를 읽어 위치를 다시 설정할 수 있는 절대 엔코더와 달리, 신호를 잃은 증분형 엔코더는 축이 움직임을 재개하기 전에 기준점 복귀를 통해 위치를 다시 설정해야 합니다.

이는 신뢰할 수 있는 케이블 및 커넥터 상태를 증분형 엔코더 설치에 특히 중요하게 만듭니다. 케이블 어셈블리의 성능 저하는 생산 중단을 일으키기 전에 해결해야 합니다.

Q4: αi64의 64,000 ppr은 CNC 서보 루프에서 어떻게 사용됩니까?

서보 앰프는 αi64의 A/B 쿼드러처 신호를 디코딩하여 에지 감지를 통해 원시 펄스 카운트의 4배를 생성합니다. 따라서 64,000 ppr은 하드웨어 카운트 수준에서 회전당 256,000 쿼드러처 에지가 됩니다.

일반적인 알파 모터(2000~3000rpm)의 정격 작동 속도에서 이는 초당 수백만 개의 위치 업데이트를 생성하여 서보 앰프에 안정적인 속도 추정 및 위치 제어를 위한 충분히 밀집된 데이터 스트림을 제공합니다.

Z 인덱스 펄스(회전당 1회)는 기준점 복귀 사이클의 기준 표시를 제공합니다.

Q5: A860-0365-T101이 영구적인 고장 대신 간헐적인 경보를 생성할 때 권장되는 서비스 접근 방식은 무엇입니까?

간헐적인 경보는 영구적인 경보보다 진단하기가 더 어렵습니다.

케이블부터 시작하십시오. 모터가 정지 상태이고 CNC가 안전하게 모니터링되는 상태일 때 케이블 경로를 구부리고 관찰하십시오. 케이블 움직임으로 인해 발생하는 간헐적인 경보는 케이블 손상 또는 커넥터 간헐성을 나타냅니다.

엔코더 끝과 앰프 끝 커넥터 모두에서 부분적으로 분리된 핀을 확인하고 커넥터 잠금 메커니즘이 제대로 작동하는지 확인하십시오.

케이블 움직임으로 경보를 트리거할 수 없는 경우, 오실로스코프를 A 및 B 위상 엔코더 출력에 연결하고 느린 모터 회전 중에 신호 품질을 관찰하십시오. 신호 드롭아웃, 진폭 감소 또는 비정사각형 파형은 엔코더 내부의 광학 디스크 성능 저하를 나타냅니다.

회전 중 신호 품질 문제가 확인되었지만 케이블 점검이 깨끗한 경우 엔코더를 교체하십시오.
