| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A860-0346-T001 |

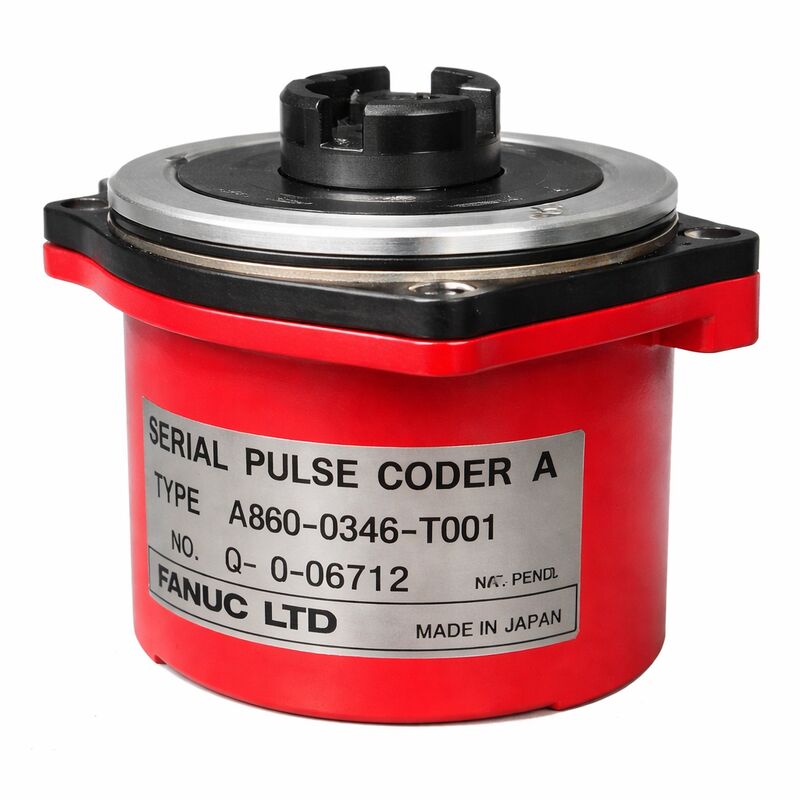

Fanuc A860-0346-T001은 A860-0346 직렬 펄스 코더 A 제품군의 가장 초기이자 가장 기본적인 변형입니다. T001 접미사는 해당 시리즈 내의 기본 버전을 나타냅니다.
이 제품은 A860-0346 엔코더 제품군의 모든 구성원을 특징짓는 동일한 빨간색 플라스틱 캡 하우징, 40,000 ppr 절대 직렬 A 피드백 아키텍처 및 모터 장착 폼 팩터를 갖추고 있지만 케이블 연결 지점의 D-Sub 커넥터 구성으로 구별됩니다.
이 D-Sub 인터페이스는 이 변형이 사양된 공작 기계 및 배선 설치의 커넥터 표준을 반영합니다.
Fanuc 문서에서 이 엔코더에 대한 "비알파" 지정은 중요한 맥락입니다. 이는 A860-0346 제품군 전체를 나중에 나온 알파, 알파 i 및 베타 시리즈 엔코더 라인과 구별합니다.
"비알파"는 이 엔코더가 알파 서보 모터 라인이 도입되기 전에 나온 S-시리즈 AC 서보 모터인 사전 알파 세대에 속한다는 것을 의미합니다.
S-시리즈 모터와 이 엔코더가 장착된 기계를 접하는 유지보수 엔지니어에게 "비알파" 라벨은 시스템 세대 식별자입니다. 이는 어떤 증폭기, CNC 제어 장치 및 서비스 절차가 적용되는지, 그리고 어떤 최신 알파 또는 베타 시리즈 엔코더가 이 설치와 호환되지 않는지를 알려줍니다.
제품 시리즈 지정 A860-0346은 S-시리즈 모터 세대를 위한 직렬 펄스 코더 A 변형의 전체 범위를 포괄합니다.
이 시리즈 내에서 T001은 기초 변형으로, Fanuc이 다른 모터 본체 크기 및 기계 제작업체 사양에 맞게 커넥터 스타일과 기계적 세부 사항을 조정하면서 다른 T 접미사 변형이 발전한 원래 형태입니다.
S-시리즈 모터 장착 CNC 공작 기계의 초기 생산 라인부터 T001 엔코더로 제작된 기계는 오늘날에도 이 특정 부품 번호가 여전히 필요한 기계일 가능성이 높습니다.
| 매개변수 | 값 |
|---|---|
| 엔코더 범주 | 비알파 (사전 알파 세대) |
| 해상도 | 40,000 ppr (직렬 A 절대) |
| 하우징 | 빨간색 플라스틱 캡 |
| 커넥터 | D-Sub 타입 |
| 모터 시리즈 | Fanuc AC 서보 S-시리즈 |
| CNC 호환성 | 제로 (디지털 서보), 16, 18, 21 |
| 피드백 유형 | 직렬 절대 |
| 제품 시리즈 | A860-0346 |
| 수리 가능성 | 교환/교체만 가능 |
Fanuc의 엔코더 세대는 지원하는 모터 세대를 따릅니다. 초기 DC 및 AC 서보 모터용 일반 펄스 코더 (증분형, A860-0300 시리즈); S-시리즈 AC 모터용 직렬 펄스 코더 A (A860-0346 시리즈); 알파 모터용 알파 시리즈 엔코더 (A860-0360, A860-0370 제품군); 현재 세대용 알파 i / 베타 i 시리즈 엔코더 (A860-2000 및 A860-2020 제품군).
A860-0346-T001은 이 진화의 직렬 A 단계에 위치합니다. Fanuc이 원시 펄스 열에서 직렬 통신으로, 증분형에서 절대 위치로 전환했지만 S-시리즈 모터 설계에서 익숙해진 빨간색 캡 하우징을 여전히 사용했던 세대입니다.
A860-0346-T001 엔코더가 장착된 기계는 오늘날의 고용량 가공 센터 중 상당수가 처음 설치되었던 기간 동안 제작되었습니다.
이러한 기계가 수십 년 후에도 계속 생산된다는 것은 기본 모터 및 기계 구조의 내구성을 말해줍니다. 하지만 이는 모터의 엔코더도 서비스 수명이 상당히 지났음을 의미하며, A860-0346-T001과 같은 교체 부품은 이러한 생산 자산을 계속 가동하는 데 필수적입니다.
A860-0346-T001의 D-Sub 커넥터는 나중에 나온 라운드 MS 스타일 또는 기타 커넥터 유형을 사용하는 A860-0346 변형과 구별됩니다. D-Sub 커넥터는 당시 산업용 전자 제품 및 CNC 기계 배선에서 일반적이었으며, 제대로 연결될 경우 안정적이고 널리 사용 가능한 커넥터 표준을 제공하며 우수한 접점 보호 기능을 제공합니다.
T001 엔코더로 제작된 기계의 기존 케이블은 엔코더 끝에서 일치하는 D-Sub 커넥터로 종료됩니다. T001 엔코더를 직접 교체하면 케이블 수정 없이 연결되지만, 다른 커넥터 유형을 사용하는 다른 T 접미사 변형을 사용하면 케이블 조정이 필요합니다.
교체용 T001 엔코더를 구매할 때 교환 장치에 D-Sub 커넥터가 있고 손상되지 않았는지 확인하십시오.
구부러진 핀, 깨진 하우징 클립 또는 접점 캐비티의 오염과 같은 커넥터 손상은 애프터마켓에서 거친 취급의 일반적인 결과이며 설치 전에 검사해야 합니다.
Q1: 동일한 제품군 내에서 A860-0346-T001이 T041 및 T101과 구별되는 점은 무엇입니까?
세 가지 모두 40,000 ppr 직렬 펄스 코더 A 절대 엔코더이며 동일한 빨간색 캡과 직렬 A 통신 프로토콜을 사용합니다.
T001은 D-Sub 커넥터가 있는 기본 변형이며, T041 및 T101 변형은 다른 커넥터 유형을 사용하며 특정 모터 모델 호환 범위가 있습니다.
T101은 특히 0S부터 30S까지의 모터에 대해 확인되었으며, T001은 초기 S-시리즈 모터 릴리스에 적합했던 원래 변형입니다.
이러한 기계적 및 커넥터 차이로 인해 교체품의 커넥터 및 장착 치수가 원래 설치와 일치하는지 먼저 확인하지 않으면 세 가지 변형은 직접 교환할 수 없습니다.
Q2: 제품이 "비알파"로 설명되어 있는데, 이는 CNC 호환성에 영향을 미칩니까?
예. "비알파"는 이 엔코더가 S-시리즈 모터 세대에 속하며, 이와 통신하는 CNC는 직렬 펄스 코더 A 인터페이스 카드가 장착된 CNC입니다. 특히 제로 시리즈 (0-C, 0-D) 및 16/18/21 모델 A 제어 장치의 Fanuc 디지털 서보 제어 시스템입니다.
알파 시리즈 모터는 다른 직렬 프로토콜로 통신하는 알파 엔코더를 사용하며, 알파 i 모터는 더욱 발전된 직렬 프로토콜을 사용합니다.
비알파 직렬 A 엔코더를 알파 시리즈 피드백용으로 설계된 증폭기에 연결하면 호환되지 않는 오류가 발생합니다. 증폭기는 직렬 A 프로토콜을 디코딩할 수 없습니다. 모터, 증폭기, 엔코더 및 CNC는 모두 호환되는 세대에 속해야 합니다.
Q3: 절대 위치를 무기한 유지할 수 있습니까, 아니면 시간이 지남에 따라 저하됩니까?
절대 위치는 서보 증폭기 또는 배터리 장치의 백업 배터리가 방전 임계값 이상으로 유지되는 한 유지됩니다.
배터리 화학 (일반적으로 리튬 1차 전지)은 유한한 서비스 수명을 가지며, 일반적으로 사용 패턴에 따라 3~5년입니다. 지속적인 기계 작동은 빈번한 전원 사이클링보다 배터리를 더 느리게 소모합니다. 배터리 전압이 경고 임계값으로 떨어지면 CNC는 BAT 경보를 생성합니다.
배터리는 장기간 유지보수를 위해 기계 전원이 꺼지기 전에 교체해야 합니다. 기계 전원이 켜진 상태에서 배터리를 교체하면 데이터 손실을 피할 수 있습니다. 배터리가 완전히 방전되어 위치 데이터가 손실되면 참조 복귀 절차를 통해 기준점을 다시 설정합니다.
Q4: 모터에서 제거하지 않고 A860-0346-T001 엔코더를 테스트할 수 있습니까?
기본 진단 테스트는 현장에서 가능합니다. CNC에서 느린 축 이동 중에 서보 피드백 상태를 모니터링하면 (진단 화면 또는 서보 진단 데이터 사용) 통신 품질을 확인할 수 있습니다. 재전송 요청이 없는 깨끗한 직렬 데이터는 정상적인 엔코더를 나타냅니다.
모터 끝의 엔코더 커넥터가 단단히 고정되어 있고 접점이 깨끗한지 확인하는 것은 비침습적인 첫 번째 단계입니다.
그러나 오염, 디스크 마모 또는 베어링 열화가 의심되는 경우 엔코더를 확실하게 평가하려면 모터를 제거하고 회전 시 직렬 출력의 오실로스코프 검증과 함께 전용 직렬 A 테스트 장비에서 엔코더를 테스트해야 합니다. 이는 현장에서 재현할 수 없는 적절한 작업장 테스트입니다.
Q5: 이 엔코더와 관련된 기계 다운 상황에 대한 서비스 옵션은 무엇입니까?
교환은 가장 빠른 복구 경로입니다. 테스트되고 보증된 교환용 A860-0346-T001 (또는 호환 가능한 대체품)은 재고가 있는 지역에서 몇 시간 내에 배송 및 설치될 수 있습니다.
고장난 엔코더가 있는 전체 모터를 전문 서비스 제공업체에 제출하십시오. 이를 통해 엔코더 교체, 베어링 검사, 권선 저항 테스트 및 절연 검사를 전체 모터 오버홀로 수행할 수 있습니다. 이 연식의 모터에는 이 방법이 더 좋습니다.
교환 재고가 없는 경우 잉여 채널에서 A860-0346-T001을 조달하는 것이 대안입니다. 잉여 장치는 설치 전에 직렬 A 장비에서 전기적으로 테스트해야 합니다. 물리적 검사만으로는 엔코더 기능을 확인하기에 충분하지 않습니다.
