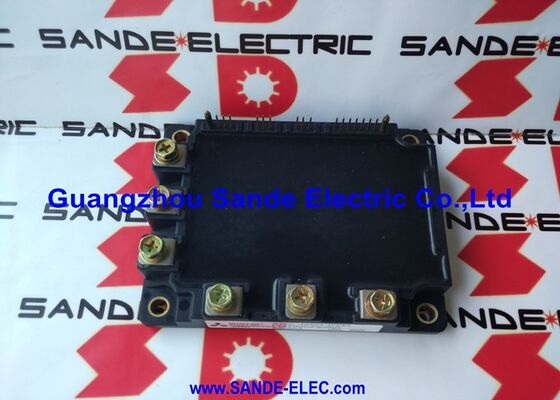

A50L-0001-0327 6MBP50RTA060-01 Fanuc IGBT 모듈 A50L00010327 6MBP50RTA06001 A5OL-OOOI-O327 6MBP5ORTAO6O-OI

A50L-0001-0327 | FANUC Fuji IGBT-IPM 전원 블록 — 50A / 600V / 16핀 / 6MBP50RTA060 / CNC 서보 드라이브 스페어

IGBT-IPM 전원 블록 - A50L-0001-0327이란?

A50L-0001-0327은 FANUC AC 서보 및 스핀들 드라이브 장치의 전력 변환 요소로 사용되는 50A/600V 등급의 Fuji Electric IGBT 지능형 전원 모듈(IPM)에 대한 FANUC 지정입니다.

이 모듈은 FANUC에서 드라이브 장치의 내부 방열판에 장착되는 독립형 전원 스위칭 어셈블리인 "Power Block"으로 분류됩니다. 드라이브 섀시 내에서 A50L-0001-0327은 완전한 인버터 스위칭 기능을 수행합니다. 즉, 드라이브의 제어 전자 장치로부터 PWM 게이트 명령을 수신하고 연결된 AC 모터를 구동하는 가변 주파수 3상 출력을 생성합니다.

주요 사양

IPM(지능형 전원 모듈) — 내장된 보호 기능

"IPM" 지정은 A50L-0001-0327을 수동 IGBT 트랜지스터 어레이 이상으로 식별합니다. 지능형 전력 모듈은 다음을 통합합니다:

게이트 드라이브 전자장치:내장된 게이트 드라이버 회로 덕분에 외부 IGBT 게이트 드라이브 구성 요소가 필요하지 않습니다. 16핀 인터페이스는 로직 레벨 PWM 신호를 직접 수신합니다.

과전류 보호:내부 전류 감지 기능은 과전류 상태(모터 단락, 권선 결함)를 감지하고 결함 전류가 트랜지스터 접합을 손상시키기 전에 마이크로초 내에 IGBT 게이트를 차단합니다.

과열 보호:모듈 내의 온도 센서는 반도체 접합 온도가 최대치에 도달하면 보호 신호를 생성하여 부적절한 냉각이나 과도한 부하로 인한 열 손상을 방지합니다.

단락 보호:불포화 감지는 단락 내성 시간 내에 IGBT를 차단하여 출력 단락 중에 모듈이 파손되지 않도록 보호합니다.

응용 분야 - FANUC 서보 및 스핀들 드라이브 시스템

A50L-0001-0327은 서보 및 스핀들 드라이브 제품군의 FANUC 드라이브 장치에 장착됩니다.

FANUC Alpha 시리즈 서보 증폭기:Alpha 서보 모듈(A06B-6079, A06B-6080, A06B-6096 시리즈 및 관련) - 50A IPM 모듈은 정밀 가공 작업을 위해 중간 범위 토크 출력이 필요한 서보 축을 구동합니다.

FANUC AC 스핀들 증폭기:6044, 6062, 6063 시리즈 및 관련 증폭기 제품군의 스핀들 드라이브 장치 - 50A 등급은 중간 전력 등급의 머시닝 센터용 스핀들 드라이브에 적용됩니다.

FANUC 베타 서보 장치:일부 베타 서보 증폭기 구성은 50A/600V 클래스의 IPM 모듈을 사용합니다.

FAQ

Q1: A50L-0001-0327 IPM 모듈 오류를 나타내는 FANUC 드라이브 알람은 무엇입니까?

FANUC 알람 12(또는 특정 축의 경우 알람 12.1, 12.2 등)는 IPM 또는 트랜지스터 모듈 오류를 나타냅니다. 일반적으로 드라이브 활성화 또는 모터 작동 중에 IPM의 내부 보호가 트리거(과전류, 과열 또는 단락)될 때 생성됩니다. 모터 및 케이블 연결 결함을 배제한 후 IPM 모듈은 교체할 기본 전력단 구성 요소입니다.

Q2: A50L-0001-0327의 16핀 인터페이스는 드라이브 회로 기판에 어떻게 연결됩니까?

IPM 전원 블록의 16핀 인터페이스는 결합 커넥터(일반적으로 모듈의 신호 핀과 직접 결합되는 PCB 장착 16핀 소켓)를 통해 드라이브의 신호 보드에 연결됩니다. 전원 단자(DC 버스 양극, DC 버스 음극, 3상 모터 출력 U/V/W)는 드라이브의 버스 바 또는 굵은 배선에 연결됩니다. 외부 게이트 드라이브 구성 요소가 필요하지 않습니다. 16핀 인터페이스가 모든 PWM 명령 신호, 보호 출력 및 전원 공급 장치 연결을 처리합니다.

Q3: A50L-0001-0327을 동급의 Fuji 6MBP50RTA060-01로 직접 교체할 수 있습니까?

A50L-0001-0327은 Fuji 6MBP50RTA060-01(또는 -AF-51 변형)을 핵심 모듈로 사용합니다. 숙련된 드라이브 엔지니어는 Fuji 모듈 치수, 핀 레이아웃 및 사양이 A50L-0001-0327 애플리케이션과 일치하는지 확인합니다. 생산 드라이브 유지 관리의 경우 FANUC 카탈로그 A50L-0001-0327 지정을 사용하면 정확한 사양이 제공됩니다.

Q4: A50L-0001-0327 설치에는 어떤 열 요구 사항이 적용됩니까?

전원 블록의 베이스 플레이트는 열 인터페이스 화합물이 포함된 평평하고 깨끗한 방열판 표면에 접촉해야 합니다. FANUC 드라이브 유지보수 매뉴얼의 토크 사양에 맞게 장착 나사를 적용하십시오. 50A 연속 사용 시 IPM은 상당한 열을 발생시킵니다. 열 접촉이 부적절하면 접합 온도가 증가하고 모듈 수명이 단축됩니다. 모듈 교체 후 재가동하기 전에 드라이브의 냉각 팬이 작동하는지, 방열판 핀이 깨끗한지 확인하십시오.

Q5: A50L-0001-0327(0.56lbs)의 무게 중요성은 무엇입니까?

0.56파운드 무게는 50A/600V 6팩 IPM 모듈의 물리적 크기와 구리/알루미늄 함량을 반영합니다. 이는 소형 ​​단일 축 모듈보다 무겁고 대형 75A 및 고전류 모듈보다 가볍습니다. 교체 부품을 받을 때 무게 일관성을 통해 모듈 사양이 올바른지 확인합니다.
