| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A50L-0001-0304 |

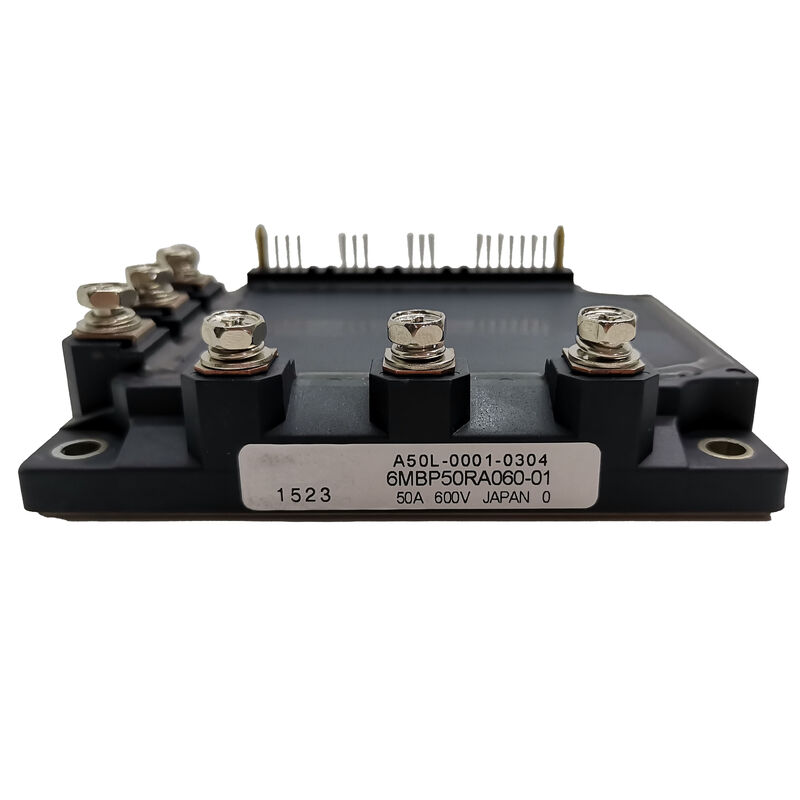

A50L-0001-0304는 50A와 600V의 RA 시리즈 지능 전원 모듈 1세대 Fuji Electric 6MBP50RA060-01의 FANUC 지명이다.그것은 FANUC AC servo 및 스핀들 증폭기 드라이브 단위에서 전력 전환 요소로 사용됩니다, 그것은 DC 버스를 변주 주파수 모터 전류로 변환하는 3 단계 인버터 브릿지를 형성합니다.
6MBP50RA060-01는 후지 6 패크 구성을 사용한다. 6개의 IGBT 트랜지스터와 6개의 자유 휠 다이오드가 하나의 패널 마운트 하우징에 있는 완전한 3단계 브릿지를 형성한다.RA 명칭은 이것을 후지 1세대 RA 시리즈 IPM로 식별합니다., 나중에 RTA와 RTF 2세대와 3세대 RA 시리즈 변종에 의해 대체되었다.
| 매개 변수 | 가치 |
|---|---|
| 현재 등급 | 50A |
| 전압 등급 | 600V |
| 후지 참조 | 6MBP50RA060-01 |
| 형식 | 검은색, 패널 마운트 |
| 시리즈 | RA 시리즈 (1세대) |
| FANUC 신청서 | CNC 서보/스핀드 드라이브 |
두 개의 FANUC A50L 시리즈 제품은 50A / 600V 등급을 공유하지만 다른 Fuji 모듈 세대를 사용합니다.
| 매개 변수 | A50L-0001-0304 | A50L-0001-0327 |
|---|---|---|
| 후지 모듈 | 6MBP50RA060-01 | 6MBP50RTA060 시리즈 |
| 시리즈 | RA (1세대) | RTA 시리즈 |
| 형식 | 패널 장착 | 전력 차단기 |
둘 다 FANUC 드라이브에서 50A 포지션을 수행하지만 서로 교환 할 수 없습니다. 다른 물리적 형식, 커넥터 레이아웃 및 기계적 차원.특정 FANUC 드라이브 유지보수 문서에서 해당 부품 번호를 확인.
FANUC AC 세로 앰플리퍼:알파 및 이와 관련된 FANUC 서보 증폭기 단위 50A급 IPM 모듈을 사용하여 중간 톱트를 필요로 하는 축을 위해 ◎ 가공 중심 축 드라이브, 회전 중심 가로 슬라이드 및 타워 드라이브그리고 밀링 머신 휠 헤드 드라이브.
FANUC AC 스핀들 증폭기:중간 전력급의 AC 스핀드 드라이브 단위 200V 공급에서 3.7~7.5kW 범위의 가공 센터 스핀드 또는 400V 공급에서 상대적으로 더 높은 전력.
CNC 기계 도구 구동 시스템:A50L-0001-0304 모듈 사양을 사용하는 FANUC CNC 장비의 전체 범위는 가공 센터와 회전 센터에서 회쇄 기계 및 EDM 장비까지.
산업용 로봇 서보 드라이브:FANUC 로봇 서보 드라이브 유닛은 중량 노하우 로봇의 합동 축 드라이브에 동일한 IPM 전력 블록 클래스를 사용합니다.
Q1: 어떤 FANUC 알람이 A50L-0001-0304를 교체해야 한다고 나타냅니다?
FANUC 드라이브 알람 12 (또는 축별 변종 12.1, 12.2) 는 IPM 또는 전원 모듈 오류를 나타냅니다. 모듈의 내부 보호 장치가 작동하거나 드라이브의 제어판이 전원 단계 하드웨어 오류를 감지 할 때 생성됩니다.A50L-0001-0304를 비난하기 전에, 모터 단열 저항 및 출력 케이블 연속성을 확인
Q2: RA 시리즈 (A50L-0001-0304) 와 후속 RA 시리즈 변종의 차이점은 무엇입니까?
RA 시리즈 (6MBP50RA060-01) 는 1세대 후지 RA IPM이다. 후기 변종은 RH (6MBP50RH060-01 #S 후승 변종), RTA,및 RTF 시리즈 갱신된 IGBT 칩을 통합하여 스위치 손실이 낮고 보호 기능이 향상되고 동일한 패키지 크기 및 인터페이스를 유지합니다.. FANUC 부품 번호에 있는 다른 후자 표시 (#S, #S2, 등) 는 어떤 푸지 모듈 세대가 공급되는지 확인합니다. 드라이브의 문서에서 정확한 후자를 확인하십시오.
Q3: A50L-0001-0304 (50A) 는 FANUC 드라이브 선택에 대해 A50L-0001-0305 (75A) 와 어떻게 비교합니까?
A50L-0001-0304 (Fuji 6MBP50RA060-01) 는 저전력 서보 및 스핀들 위치에 50A ′′입니다.A50L-0001-0305 (푸지 7MBP75RA060-01) 는 7 팩 포맷으로 75A이며, 더 높은 전력 스핀들 및 세르보 포지션을 위한 통합 브레이크 IGBT를 포함한다.전류 클래스를 절대 교체하지 마십시오. 더 높은 전류 모듈은 낮은 전류 드라이브 위치에서 추가 성능 이점을 제공하지 않습니다.그리고 PCB 인터페이스와 열 설계가 특정 모듈 사양에 맞습니다..
Q4: A50L-0001-0304 패널 장착 설비에 적용되는 열 인터페이스 요구 사항은 무엇입니까?
모듈의 기판은 드라이브 유닛의 내부 히트 싱크와 접촉합니다. 접촉 표면을 청소하고 장착하기 전에 열 인터페이스 화합물을 적용하십시오.FANUC 드라이브 서비스 설명서 사양에 따라 토크로 장착 고정 장치를 사용. 50A 연속 작업에서 세르보 드라이브,불충분한 열 접촉은 IPM 실패의 주요 원인입니다 모듈의 접합 온도 예산은 가급적 히트 싱크-케이스 열 저항을 달성하는 데 달려 있습니다.
