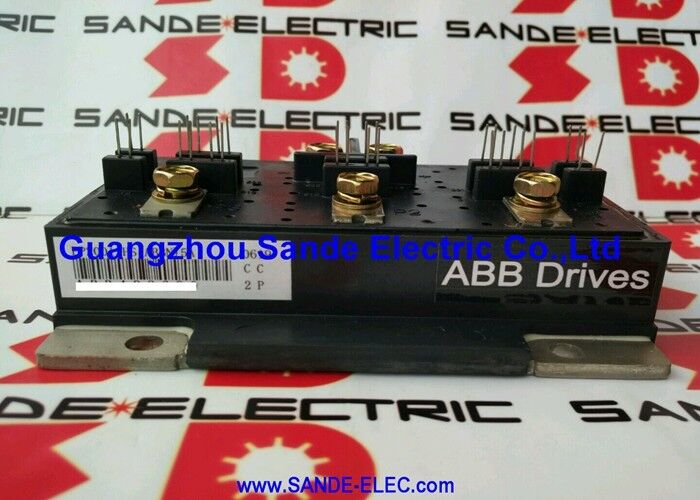

맞춤형 ABB 고전력 IGBT 모듈 위치 PP20012HS

PP20012HS | ABB 전력 모듈 - 200A / 1200V / IGBT / 고속 / 산업용 드라이브 및 인버터 애플리케이션

PP20012HS — 200A/1200V 등급의 ABB 전원 모듈

PP20012HS는 200A 및 1200V 정격의 ABB IGBT 전력 모듈로, ABB 전력 모듈 제품군에 속하는 중간 고전력 등급 모듈입니다. ABB는 산업용 모터 드라이브, 전력 인버터 및 에너지 변환 장비의 스위칭 요소 역할을 하는 PP20012HS와 같은 모듈을 사용하여 자체 산업용 드라이브 및 컨버터 제품 라인을 위한 전력 반도체 모듈을 설계 및 제조합니다.

"HS" 지정은 고속 스위칭 특성을 식별합니다. 즉, 최대 온 상태 전압보다 스위칭 속도를 우선시하는 애플리케이션에 최적화된 IGBT 모듈 변형으로 허용 가능한 스위칭 손실로 더 높은 PWM 캐리어 주파수를 허용합니다.

주요 제품 정보

고속(HS) - PWM 애플리케이션에 최적화됨

"HS"(고속) 지정은 PP20012HS를 빠른 스위칭에 최적화된 IGBT 모듈로 식별합니다.

빠른 종료 시간:고속 IGBT는 캐리어 수명을 줄여 더 빠른 종료를 가능하게 하여 하강 시간(tf)을 줄여 사이클당 스위칭 손실 에너지를 줄입니다.

더 높은 반송파 주파수 기능:스위칭 속도가 빨라지면 스위칭 손실이 과도해지지 않으면서 더 높은 PWM 주파수(일반적으로 모터 드라이브의 경우 4~16kHz)가 가능합니다. 캐리어 주파수가 높을수록 모터 작동이 더 조용해지고 전류 리플 제어가 더 세밀해집니다.

사이클당 스위칭 손실 감소:고속 IGBT의 VCE(sat)는 일반적으로 동일한 정격 전류에서 표준 속도 변형보다 약간 높지만, 사이클당 스위칭 에너지가 낮다는 것은 HS IGBT가 사용되는 더 높은 주파수에서 총 손실이 더 낮다는 것을 의미합니다.

응용

산업용 가변 주파수 드라이브:400V 공급에서 30~90kW 등급의 펌프, 팬, 압축기, 컨베이어 및 일반 산업 기계용 모터 드라이브 - 200A 등급은 이 등급을 직접적으로 포괄합니다.

CNC 및 서보 드라이브 시스템:정밀한 토크 및 속도 제어가 필요한 CNC 공작 기계 서보 증폭기 및 스핀들 드라이브 - 고속 스위칭은 응답성 서보 성능을 위해 빠른 전류 루프 대역폭을 지원합니다.

UPS 인버터 단계:산업용 및 상업용 무정전 전원 공급 장치 인버터 단계 - 1200V 등급 및 200A 등급이 중전력 UPS 시스템에 사용됩니다.

태양광 인버터:상업용 옥상 및 소규모 유틸리티 규모 클래스의 그리드 연결형 태양광 인버터 시스템 - 200A/1200V 클래스는 상업용 PV 설치용 인버터 스테이지를 포괄합니다.

유도 가열:산업용 열처리, 단조 및 표면 경화 장비용 중주파 유도 가열 인버터 - 고속 IGBT 스위칭이 필요한 20~50kHz 작동 주파수를 지원합니다.

FAQ

Q1: 동일한 전류 클래스의 고속(HS) 모듈과 표준 속도 IGBT 모듈 간의 주요 차이점은 무엇입니까?

고속 모듈은 더 빠른 스위칭 시간(더 낮은 tf)과 사이클당 더 낮은 스위칭 에너지를 제공하므로 관리 가능한 손실로 더 높은 PWM 캐리어 주파수를 사용할 수 있습니다. 표준 속도 모듈은 VCE(sat)가 낮으므로 전도 손실이 지배적인 낮은 주파수에서 작동하는 애플리케이션에 더 좋습니다. 고주파수 PWM 드라이브(4kHz 캐리어 이상)의 경우 HS를 선택하고 저주파 또는 위상 제어 애플리케이션의 경우 표준을 선택하세요.

Q2: 200A 정격은 400V AC 공급 장치의 모터 구동 전력으로 어떻게 변환됩니까?

400V AC 3상 공급에서 DC 버스는 약 540V입니다. 200A 모터 전류에서 최대 출력 전력은 대략 다음과 같습니다. 단일 역률에서 P ≒ √3 × 400V × 200A × PF ≒ 110–130kW. 실제 정격 드라이브 출력은 경감 요인에 따라 달라집니다. 대부분의 200A급 드라이브의 정격은 90~110kW 범위입니다.

Q3: PP20012HS 장착에는 어떤 방열판 준비가 적용됩니까?

방열판 장착 표면을 청소하여 오염 물질과 오래된 열 화합물을 제거합니다. 모듈 베이스 플레이트에 새 열 인터페이스 화합물을 균일하게 도포합니다. 장착 나사를 ABB 지정 값으로 조이십시오. 토크가 부족하면 열 저항이 증가합니다. 과도한 토크로 인해 베이스 플레이트가 손상될 위험이 있습니다. 시운전 전에 방열판 열 저항이 200A 작동 전류 및 주변 온도에 적합한지 확인하십시오.

Q4: PP20012HS를 교체하기 전에 어떤 안전 예방 조치가 적용됩니까?

드라이브를 주 전원 공급 장치로부터 분리하십시오. DC 버스 커패시터가 완전히 방전되도록 하십시오. 내부 구성 요소에 접근하기 전에 버스 전압이 50V 미만인지 확인하십시오. 1200V DC 버스는 주전원을 분리한 후에도 몇 분 동안 치명적인 전압을 유지합니다. 드라이브의 유지보수 수동 방전 절차를 따르고 전력 반도체를 취급하기 전에 보정된 전압 측정기를 사용하여 안전한 전압 수준을 확인하십시오.
