FANUC 모듈 A76L-0300-0077 A76L03000077 A76L-00300-0077

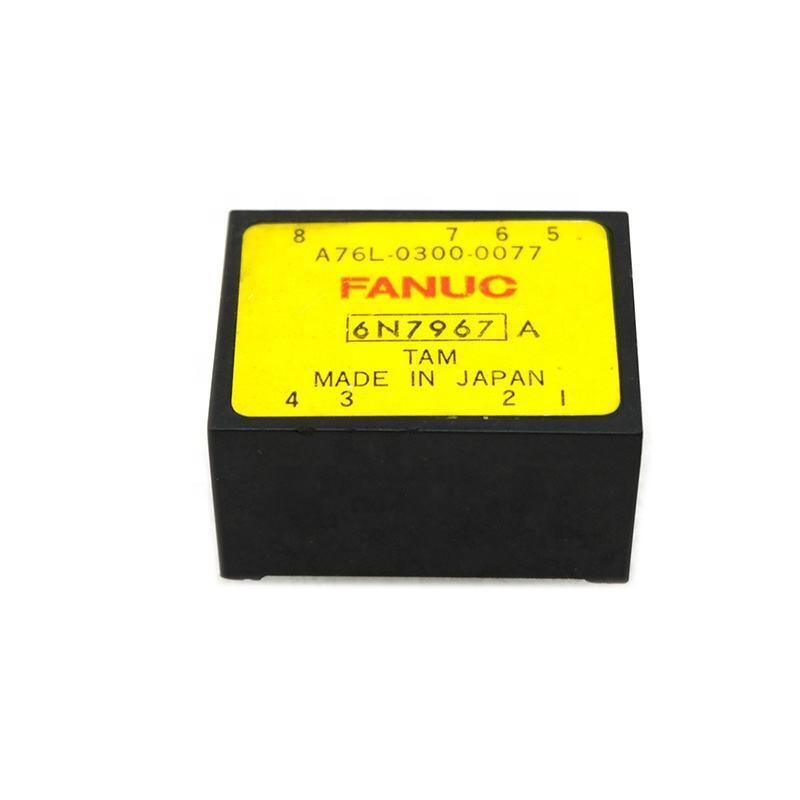

A76L-0300-0077 FANUC 격리 증폭기 모듈

격리 증폭기

A76L-0300-0077은 FANUC 세르보 드라이브와 CNC 시스템을 위한 밀폐된 격리 증폭 모듈입니다서보 드라이브의 고전압 전원 회로와 저전압 제어 전자 장치 사이의 galvanic 고립을 제공하는 PCB 장착 부품.

FANUC 서보 증폭기에서, 모터는 전력 공급원으로부터 파생된 280~680V DC 버스에서 작동한다. 드라이브의 제어판과 CNC는 5V 또는 3.3V 논리 수준에서 작동한다. Measuring motor current and bus voltage at the power stage requires bringing a signal from the high-voltage domain into the low-voltage control domain — isolation amplifiers perform this signal transfer while maintaining a barrier that prevents high voltages from reaching the sensitive control electronics.

주요 제품 정보

PCB 마운트 (PCB Mount)

The PCB mount format means the A76L-0300-0077 solders or press-fits directly onto the servo amplifier's control board — it is an internal component of the drive's signal chain rather than a separately wired unit:

뚫어지는 톱니 또는 압축식 톱니:모듈의 핀은 PCB에 삽입하여 입력 (고전압 측면) 및 출력 (하전압 측면) 단말기를 드라이브 PCB의 대응 회로 노드와 연결합니다.

콤팩트한 발자국밀폐 된 모듈의 작은 발자국 (그 0.07 파운드 무게로 확인됩니다) 매우 가벼운) 은 서보 드라이브 제어 보드의 구성 요소 밀도에 적합합니다.

외부 배선 없이:PCB 통합은 패널에 장착 된 격리 증폭기에 필요한 별도의 케이블 라우팅을 제거하여 시간이 지남에 따라 실패 할 수있는 연결 포인트 수를 줄입니다.

신청서

FANUC 서보 증폭기 유지보수:FANUC 서보 앰플리퍼는 간헐적 전류 피드백 오류를 일으킨다.A76L-0300-0077 격리 증폭기는 전류 감지 신호를 제공하는 부품으로 식별됩니다.교체하면 안정적이고 정확한 전류 피드백을 복구합니다.

FANUC 드라이브 보드 수리:서보 드라이브의 PCB 레벨 수리에는 격리 증폭기 모듈이 교체되어야 합니다. A76L-0300-0077은 이 위치에 대한 FANUC에 의해 지정된 구성 요소입니다.

FAQ

Q1: FANUC 서보 시스템에서 A76L-0300-0077 격리 증폭기가 고장 났을 때 어떤 증상이 나타납니다?

고장난 격리 증폭기는 부정확하거나 불규칙한 전류 피드백을 생성합니다.단계 간 비대칭 전류 측정이 증상은 전원 단계 또는 모터 고장보다는 퇴화 된 격리 증폭기 출력 신호와 일치합니다.

Q2: A76L-0300-0077은 부품 수준에서 교체 할 수 있습니까? 아니면 전체 보드를 교체해야합니까?

A76L-0300-0077는 PCB에 장착된 모듈입니다. 해당 FANUC 서비스 문서에 접근하고 PCB 용접 기술을 가진 기술자가 부품 수준에서 교체 할 수 있습니다.보드 레벨 수리 전체 세르보 증폭기 제어 보드를 교체하는 비용을 피합니다.부품의 핀 식별 및 설치 방향은 교체 전에 보드 표시 또는 서비스 문서에서 확인합니다.

Q3: 이 클래스의 격리 증폭기에 대한 격리 전압 사양은 무엇입니까?

서보 드라이브 애플리케이션에 사용되는 산업 격리 증폭기 모듈은 일반적으로 1,500 ′′3를 제공합니다.입력 및 출력 사이의 1000V 격리 전압은 표준 산업용 서보 드라이브 (280~680V DC) 의 DC 버스 전압을 견딜 수 있을 정도로 안전 범위가 크다.A76L-0300-0077의 특정 격리 전압은 FANUC의 부품 문서에서 확인됩니다. 그것은 드라이브의 DC 버스 최대 전압과 요구된 안전 범위를 충족하거나 초과해야합니다.

Q4: 다양한 FANUC 드라이브 유형에 대해 A76L-0300-0077의 여러 가지 변형이 있습니까?

네 FANUC의 A76L-0300 시리즈에는 여러 부품 번호가 포함되어 있습니다 (0077, 0102, 0133, 0164, 0186, 등)) 각각의 특정 FANUC 드라이브 보드 위치에 대한 특정 격리 증폭기 구성을 지정변형은 증강, 신호 범위, 커넥터 핀아웃 또는 패키지 형식으로 다를 수 있습니다.항상 A76L 부품 번호를 FANUC 서비스 문서에서 확인된 특정 보드 위치와 일치하십시오.
