| 원래 장소 | 일본 |
| 브랜드 이름 | FUJI |
| 인증 | CE RoHS |
| 모델 번호 | 6MBP20JB060 |

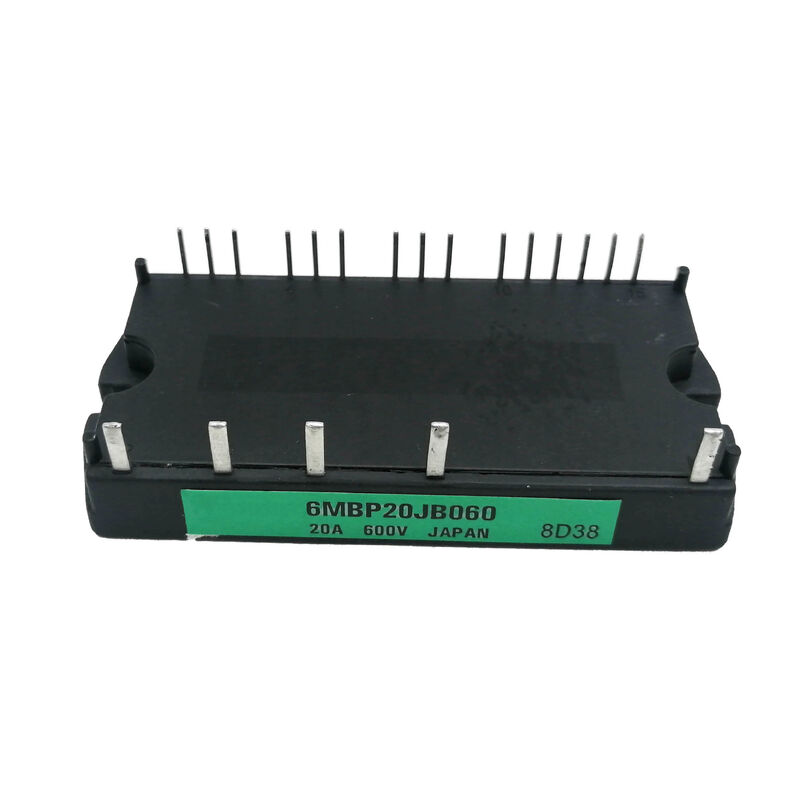

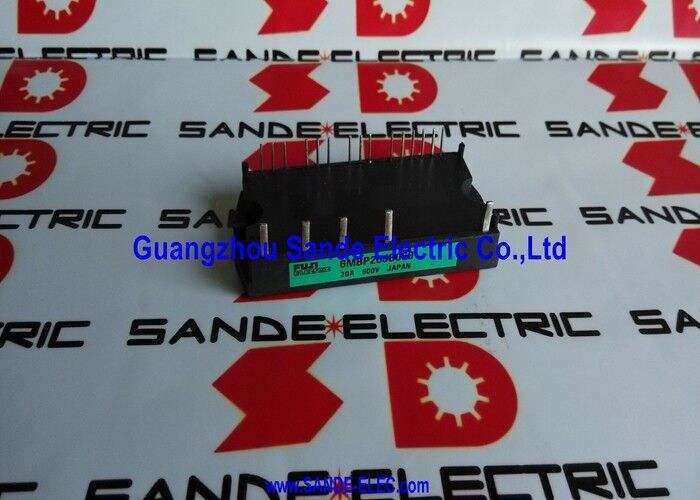

6MBP20JB-060은 후지 일렉트릭의 소형 지능형 전원 모듈입니다.150A) 는 킬로와트 범위의 산업용 모터 드라이브를 제공합니다., 20A 소형 IPM는 소형 드라이브 애플리케이션을 대상으로합니다: 컴팩트 서보 시스템, 가전 모터 드라이브, 저전력 펌프 및 팬 및 공간 제한 인버터 설계.
소형 IPM의 "소형"은 P633A 컴팩트 패키지 형식을 식별합니다. 더 높은 전류 등급에서 사용되는 표준 6MBP 하우징보다 물리적으로 작습니다.6MBP20JB-060는 완전한 지능형 전원 모듈 기능 세트를 유지합니다.: 6개의 IGBT 트랜지스터로 완전한 3단계 브릿지, 통합된 게이트 드라이브 전자 장치, 그리고 다기능 보호.
| 매개 변수 | 가치 |
|---|---|
| 현재 등급 | 20A |
| 전압 등급 | 600V |
| IGBT 수 | 6 (세 단계 교량) |
| IGBT 생성 | 7세대 |
| 패키지 | P633A (콤팩트) |
| 시리즈 | JB 시리즈 |
| 보호 | OC / UV / OT + 온도 센서 |
초전류 보호 (OC):과도한 컬렉터 전류를 감지하고 모듈의 정형 단회로 견딜 수 있는 시간 내에 IGBT 게이트를 닫습니다. 모터 와일딩 단회로, 출력 배선 결함,PWM 드라이브 오류.
저전압 잠금 (UV):가이트 드라이브 공급 전압을 모니터링합니다.모듈은 자동으로 게이트 출력을 억제합니다.
과열 보호 (OT):열 보호 기능은 연결 온도가 임계값을 초과하면 모듈을 종료하여 불충분한 냉각 또는 지속적인 과부하로 인한 영구적인 손상을 방지합니다.
온도 센서 출력:A separate analog temperature output signal allows the host controller to monitor the module's thermal state in real time — enabling the drive system to reduce output current or PWM frequency proactively before the protection threshold is reached.
소형 서보 드라이브:로봇 액세서리에 대한 컴팩트 서보 증폭기, 정밀 위치 스테이지,더 낮은 전력 수준에서 기계 도구 축 드라이브 20A / 600V 등급과 콤팩트 P633A 패키지가 공간 효율적인 서보 드라이브 디자인을 가능하게.
펌프 및 팬 인버터:소형 산업용 펌프, HVAC 팬 드라이브 및 냉각 시스템 팬 컨트롤러 5kW 이하의 클래스 where에서 컴팩트 IPM은 통합된 게이트 드라이브 및 보호로 인버터 디자인을 단순화합니다.
기기 모터 드라이브:세탁기 모터 인버터, 에어컨 압축기 드라이브, 냉장고 모터 컨트롤러 600V / 20A 클래스는 가정용 기기 인버터에서 주요 스위치 요소를 제공합니다.
산업 자동화 축:다축 자동화 장비, 컨베이어 위치 시스템 및 소형 조립 기계 드라이브의 저전력 축 드라이브
재생 가능한 에너지 소형 인버터:소형 태양광 마이크로 인버터 디자인은 개별 태양 전지 패널 DC 출력을 네트워크 주파수 AC로 변환합니다.
Q1: 6MBP20JB-060 "작은 IPM"는 더 높은 전류에서 표준 6MBP 모듈과 어떻게 다릅니다?
"작은 IPM"명칭은 컴팩트 P633A 패키지를 식별합니다. 50A 이상에서 사용되는 표준 6MBP 하우스보다 물리적으로 작습니다. 전기적으로,동일한 통합된 게이트 드라이브와 보호 기능이 적용됩니다. 차이점은 패키지 크기와 전류 클래스입니다.더 큰 드라이브에 대한 50A +). 더 작은 패키지는 더 작은 발자국 내에서 열 분비를 처리하기 위해 신중한 PCB 레이아웃이 필요합니다.
Q2: 6MBP20JB-060는 어떤 PWM 통신 주파수를 지원할 수 있습니까?
20A급의 7세대 후지 IPM은 15~20kHz까지의 PWM 운반 주파수를 지원하여 더 조용한 모터 동작 (청각 주파수 이상) 및 더 세밀한 전류 파동 조절을 가능하게 한다.더 높은 통신기 주파수는 전환 손실을 증가시킵니다.대부분의 소형 모터 드라이브 애플리케이션은 JB 시리즈 IPM과 8 ∼ 16kHz의 모터 주파수를 사용합니다.
Q3: 6MBP20JB-060는 어떤 게이트 드라이브 공급을 필요로 합니까?
JB 시리즈 소형 IPM는 게이트 드라이브에 나뉘어 공급을 필요로 합니다. IGBT 턴-온 및 턴-오프 및 액티브 클램프에 대한 긍정적 공급 및 부정적인 공급. 전형적인 게이트 공급은 +15V / -8V에서 -10V입니다.정확한 공급 전압 범위는 6MBP20JB-060 응용 설명서에서 확인됩니다.지정 범위 밖에서 작동하면 게이트 드라이브 성능 저하 또는 UV 잠금 트리거 위험이 있습니다.
Q4: 보호 이벤트 후 6MBP20JB-060의 오류 재설정 절차는 무엇입니까?
IPM의 보호가 활성화 된 후 (OC, UV, 또는 OT), 결함 출력 핀은 결함 상태를 나타냅니다. 리셋하려면: 먼저 결함 상태를 제거하십시오.게이트 공급 전압을 복원, 또는 모듈이 임계치 이하로 냉각되도록 허용한다). 그 다음 리셋 펄스를 적용합니다. 일반적으로 결함 리셋 입력에 짧은 낮은에서 높은 전환으로 게이트 드라이브 출력을 다시 활성화합니다.오류는 PWM 입력만으로 제거 할 수 없습니다.; 긍정적인 리셋 작업이 필요합니다.
