| 모델 번호 | PM100CFE060 A50L-0001-0331 |

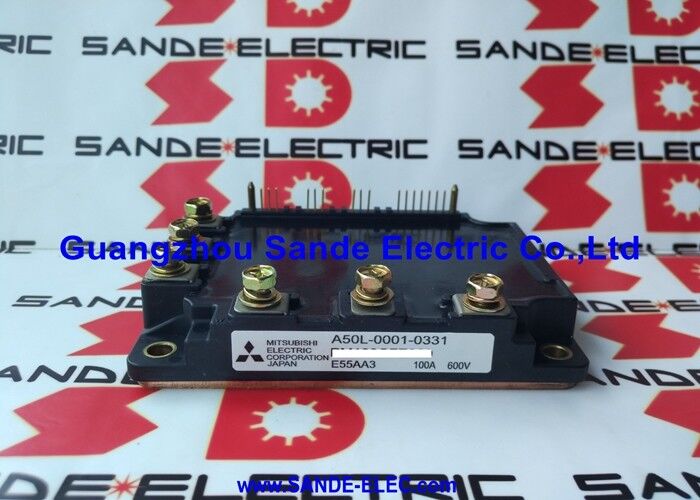

A50L-0001-0331은 FANUC CNC 드라이브 시스템용 100A, 600V 트랜지스터 모듈로, 드라이브 인버터 단계의 전력 스위칭 요소입니다. 100A에서 이 모듈은 FANUC A50L 시리즈 드라이브 모듈 범위의 상위 엔드를 차지하며 더 작은 드라이브 구성에 사용되는 50A 및 75A 클래스 모듈보다 더 큰 전류 용량이 필요한 스핀들 및 서보 드라이브 위치를 포괄합니다.
FANUC A50L 시리즈 트랜지스터 모듈에는 드라이브의 DC 버스를 AC 모터를 구동하는 가변 주파수 3상 출력으로 변환하는 전력 스위칭 반도체(IGBT 또는 트랜지스터 어레이)가 내장되어 있습니다. 모듈은 드라이브 섀시 내부에 위치하고 내부 방열판에 장착되며 제어 인터페이스를 통해 드라이브의 신호 보드에 연결됩니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A50L-0001-0331 |
| 현재 등급 | 100A |
| 전압 정격 | 600V |
| 유형 | 트랜지스터 모듈 |
| 제조업체 | 화낙 |
| 애플리케이션 | FANUC CNC 드라이브 파워 스테이지 |
A50L-0001-0331 트랜지스터 모듈은 FANUC 드라이브의 전력 변환 경계에 위치합니다.
수신:드라이브 제어 보드의 PWM 스위칭 신호 — 어떤 순간에 어떤 트랜지스터를 켜고 끄는지 결정하는 로직 레벨 게이트 명령입니다.
출력:모터에 대한 가변 주파수, 가변 전압 3상 AC - 제어 보드의 PWM 패턴을 실제 모터 전류로 변환한 결과입니다.
DC 버스 연결:모듈의 전원 단자는 드라이브의 내부 DC 버스(200V AC에서 약 280V 또는 400V AC 공급 장치에서 540V)와 모터 출력 단자에 연결됩니다.
오류 신호:모듈 내의 보호 회로(과전류, 과열)는 제어 보드에 결함 신호를 생성하여 CNC 조작자에게 경고하는 드라이브 경보를 발생시킵니다.
CNC 머시닝 센터:FANUC 드라이브 시스템이 장착된 수직 머시닝 센터, 수평 머시닝 센터 및 5축 머시닝 센터의 고출력 스핀들 및 축 드라이브.
CNC 터닝 센터:스핀들 전력 요구 사항이 75A 모듈의 성능을 초과하는 대용량 CNC 선반 및 터닝 센터용 스핀들 드라이브입니다.
CNC 연삭기:휠 헤드 스핀들은 고출력 등급의 원통형 및 표면 연삭기에서 구동됩니다.
산업용 로봇:대형 페이로드 로봇의 기본 축에 100A급 서보 드라이브를 사용하는 FANUC 로봇 컨트롤러입니다.
CNC 와이어 EDM 및 다이 싱킹 EDM:상위 전력 등급의 FANUC 드라이브 시스템을 사용하는 EDM 기계용 고출력 드라이브 시스템.
Q1: A50L-0001-0331 트랜지스터 모듈 오류를 나타내는 FANUC 드라이브 알람은 무엇입니까?
FANUC 경보 12(전원 모듈 오류/과전류)는 기본 표시기로, 모듈의 내부 보호가 트리거될 때 또는 비정상적인 부하 조건에서 작동하는 동안 드라이브 활성화 시 나타납니다. 모듈을 폐기하기 전에 모터 절연과 출력 케이블 연속성을 확인하십시오. A50L-0001-0331은 모터 및 배선 점검을 통과했지만 알람이 지속되는 경우 가능한 원인입니다.
Q2: A50L-0001-0331(100A)은 600V 클래스의 다른 A50L 모듈과 어떤 관련이 있습니까?
A50L-0001 시리즈는 50A(A50L-0001-0304), 75A(A50L-0001-0305) 및 100A A50L-0001-0331을 포함한 고전류 변형 등 다양한 전류 등급을 포괄합니다. 모듈은 상호 교환이 불가능합니다. 각 모듈은 특정 드라이브 장치의 전력단 요구 사항에 맞춰집니다. 항상 드라이브의 유지 관리 문서에서 올바른 모듈을 확인하십시오.
Q3: 드라이브 구동 작동 중에 A50L-0001-0331을 교체할 수 있습니까?
아니요. 트랜지스터 모듈을 교체하려면 드라이브 전원을 완전히 꺼야 합니다. 주전원을 분리한 후 전력단에 접근하기 전에 드라이브의 DC 버스 커패시터가 완전히 방전(50V 미만)되었는지 확인하십시오. 600V DC 버스는 주전원을 제거한 후에도 몇 분 동안 치명적인 전압을 유지합니다. 내부 구성 요소를 다루기 전에 항상 교정된 미터를 사용하여 안전한 전압을 확인하십시오.
Q4: A50L-0001-0331을 장착할 때 어떤 열 준비가 필요합니까?
방열판 접촉 표면을 청소하고 새 열 인터페이스 화합물을 모듈 베이스 플레이트에 균일하게 바릅니다. FANUC 드라이브 유지 관리 설명서의 사양에 맞게 장착 나사를 조이십시오. 100A 연속 사용에서는 올바른 열 준비가 중요합니다. 방열판 접촉이 부적절하면 모듈 수명이 크게 단축됩니다.
