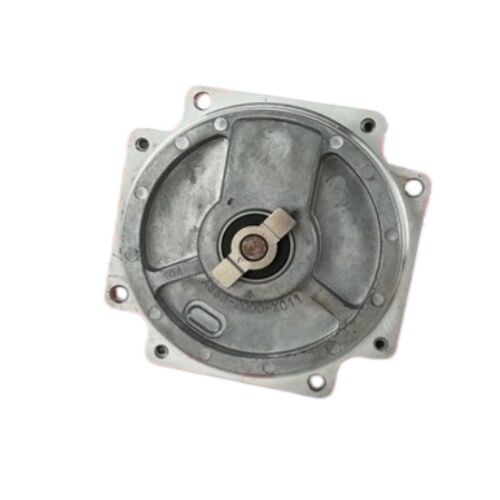

FANUC A860-0365-V501 알파 i64 인크레멘탈 펄스 코더

어떤 FANUC 서보 테크닉에게 CNC 기계 도구 수리에서 가장 자주 볼 수있는 인코더 가족을 물어보십시오.FANUC A860-0365-V501그 가족의 계층 변수입니다.641000 펄스 연속 펄스 코더FANUC Alpha i 시리즈 AC 서보 모터의 거대한 설치 기반에 장착되어 있습니다. 전 세계 기계화 센터, lathes, 그리고 자동 생산 라인들에 걸쳐요.

이 단위는 제공됩니다테스트되고 완전히 작동합니다- 작동하는 기계에서 뽑아, FANUC 서보 드라이브에 대 한 확인, 그리고 배송 전에 깨끗하고 안정적인 출력을 생산 확인.

64K 해상도에서 증가

"I64"라는 명칭은 중요한 숫자를 바로 알려줍니다.64회전당 1000 펄스이 인크리멘탈 인코더에 FANUC의 고해상도 일련 통신 프로토콜을 통해제어 시스템은 위치 데이터를 기계 수준에서 미크론 미만의 축 위치 설정이 가능하도록 정밀하게 처리합니다..

이전 FANUC 세대와 비교해보세요. 1세대 모터의 2,000펄스 DC 인코더,초기 AC 서보 모터에서 000-펄스 인코더와 해상도 점프는 알파 i 시리즈가 도입되었을 때 위치 정확성과 속도 조절에 대한 바를 올린 이유를 보여줍니다..

정사각형 A와 B의 출력, 90도 비상, 서보 드라이브 두 위치 카운트와 이동 방향을 동시에 제공합니다.이 쌍방향 추적은 제어 장치가 모든 움직임에서 축이 어디에 있는지 정확히 알고 있음을 의미합니다., 양쪽 방향으로, 반전 지점에서 모호함이 없습니다.

기술 사양

FANUC 모터 생태계에서의 알파 i64

FANUC's Alpha i series AC servo motors replaced the earlier Alpha (red-cap) series from the early 2000s onward and became the dominant servo platform in FANUC-controlled machine tools for roughly two decades알파 (aA64) 절대적 인코더 세대와알파 i (aI64)인크리멘탈 생성은 피드백 구조입니다.

AL64은인크리멘탈 인코더그것은 절대 위치 단어를 출력하기 보다는 알려진 시작 참조에서 펄스를 계산합니다.이것은 CNC 제어 기계 시작에서 참조 반환 (호밍) 작업을 통해 축 참조 위치를 설정한다는 것을 의미합니다, 그 후 점수 계산은 연속적이고 매우 정확한 위치 추적을 제공합니다.

FANUC의 고해상도 직렬 프로토콜은 이 데이터를 두 개의 전선 직렬 링크를 통해 인코더와 증폭기 사이에 전송합니다.평행 배선의 신호 무결성 문제없이 전체 모터 속도에서 64K 해상도를 지원하는 데 필요한 높은 데이터 처리량을 제공합니다..

V501 커넥터 변종

FANUC 펄스 코더 부품 번호의 V 후자는 일반적으로 맨 코더 단위를 나타냅니다.연결 케이블 없이. A860-0365-V501는 케이블 없이 제공된다. 일치하는 케이블 집합 (A860-0360-V906) 은 별도로 주문되며 인코더 몸체를 증폭기의 CN2 인코더 포트와 연결한다.

기존 기계에 대한 교체 작업에서는 원래 케이블이 손상되지 않은 경우 일반적으로 재사용됩니다. The cable is a common failure point — particularly the connector pins and the first few centimeters of cable adjacent to the connector where repeated flexing occurs — so inspecting it before reuse is worth the few minutes it takes.

이 인코더가 있는 곳

A860-0365-V501는 2000년대 초부터 2010년대까지 제작된 장비의 축동용 애플리케이션을 포함하는 매우 광범위한 FANUC Alpha i 세르보 모터 모델에 장착됩니다.

CNC 가공 센터X, Y, Z, 그리고 회전 축 드라이브는 FANUC 알파 i 세르보 시스템을 사용하는 Mazak, Makino, Okuma, Haas, DMG Mori, 그리고 수십 개의 다른 건설업체에서 수직 및 수평 가공 센터에서

CNC 회전 센터Z 및 X 축 서보 피드백 두 축 및 다 축 lathes, 더 복잡한 회전 센터에 하위 스핀들 및 C 축 드라이브

로봇 관절M 및 R 시리즈의 FANUC 산업 로봇 가족들은 합동 축에 64개의 펄스 코더를 장착한 알파 i 서보 모터를 사용했습니다.

유연 한 제조 시스템같은 시대의 FANUC CNC 및 세르보 기술을 기반으로 만들어진 팔레트 교환기, 자동화 된 재료 처리 시스템 및 전송 라인

사용 된 것 을 사서 시험 해 본 것

이것은 검증된 사용된 단위입니다. A860-0365-V501의 경우 합리적이고 일반적인 소싱 선택입니다.작동 중인 서보 시스템에서 검증된 테스트 된 사용된 인코더는 알려진 기능 상태를 가지고 있습니다., 그리고 내부의 베어링은 일반적으로 문제없이 수년 동안 작동합니다. 이것은 정밀 광학 장치이며 정상적인 운영 조건에서 고모 구성 요소가 아닙니다.

사용 된 펄스 코더에 대한 주의는 항상 광적 센서 집합의 베어링 상태와 무결성입니다.다른 이유로 실패 한 기계에서 뽑힌 단위와 세르보 드라이브에 대해 테스트 된 것은 테스트되지 않은 과잉 당기기와 의미있게 다릅니다.. 엔코더가 배송 전에 대표적인 속도로 깨끗한 A, B, Z 채널 출력을 생산하는지 확인하는 것은 테스트 된 사용된 단위를 신뢰할 수있는 구매로 만드는 과실의 표준입니다.

FAQ

Q1: A860-0365-V501은 절대적 인코더인가 혹은 점진적 인코더인가?

그래요증가알파 i64의 "I"는 인크리멘탈을 의미합니다. 그것은 참조 지점에서 펄스를 계산하여 위치를 추적합니다. 기계는 시작 시 홈링 사이클을 통해 축 참조를 설정합니다.이것은 절대적인 인코더와 다릅니다., 참조 반환을 요구하지 않고 직접 출력 위치.

Q2: 이 인코더는 케이블과 함께 제공되나요?

아니, V501 변종이 공급됩니다.케이블 없이(W / O 케이블). 일치 케이블 조립은A860-0360-V906, 인코더를 세르보 증폭기의 CN2 인코더 입력과 연결합니다. 교체 작업에서 기존 기계 케이블은 일반적으로 좋은 상태로 재사용 할 수 있습니다.

Q3: 어떤 FANUC 서보 모터와 증폭기는 A860-0365-V501을 사용합니까?

이 펄스 코더는FANUC 알파 i 시리즈 AC 서보 모터(A06B-0xxx 시리즈 aI64 인코더 지정).FANUC αi 및 αiS 시리즈의 서보 증폭기그리고 CNC 제어 장치와 호환됩니다0i, 16i, 18i, 21i, 30i, 31i, 32i주문하기 전에 자동차 이름판 부품 번호를 확인하세요.

Q4: 사용 된 펄스 코더에 대한 "시험"이란 무엇입니까?

테스트 된 펄스 코더는 실제 FANUC 서보 드라이브 시스템에서 전기적으로 확인되었습니다. A, B, Z 채널 출력이 존재하고 깨끗하고 작동 속도에서 올바르게 단계화되어 있음을 확인합니다..이것은 단순한 시각 또는 연속성 검사보다 더 의미 있고 광적 센서 집합과 전자 장치가 설계대로 작동하는지 확인합니다.

Q5: A860-0365-V501가 고장이 발생하면 수리 할 수 있습니까?

네 ∙ 전문 FANUC 모터 및 인코더 수리 서비스는 베어링을 교체하고 광 디스크를 재열하고 aI64 펄스 코더의 커넥터 손상을 수리 할 수 있습니다.고치는 엔코더 하우징과 광 디스크가 손상되지 않은 경우 실행 가능한 경로이지만 베어링 장애 또는 커넥터 결함이 단위를 비기능화했습니다물리적 디스크 손상 또는 균열 된 가구와 단위, 교체 실용적인 옵션입니다.
