| 원래 장소 | 독일 |
| 브랜드 이름 | HEIDENHAIN |
| 인증 | CE ROHS |
| 모델 번호 | 749144-16 |

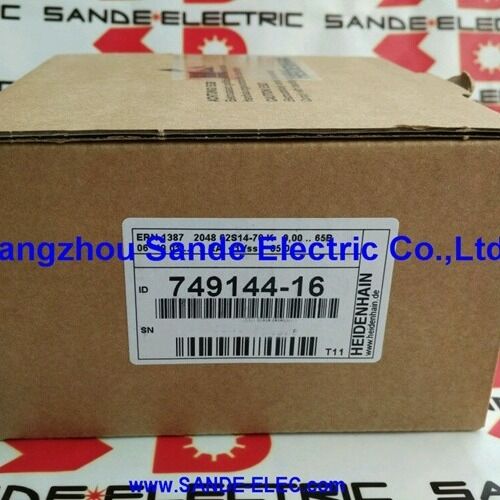

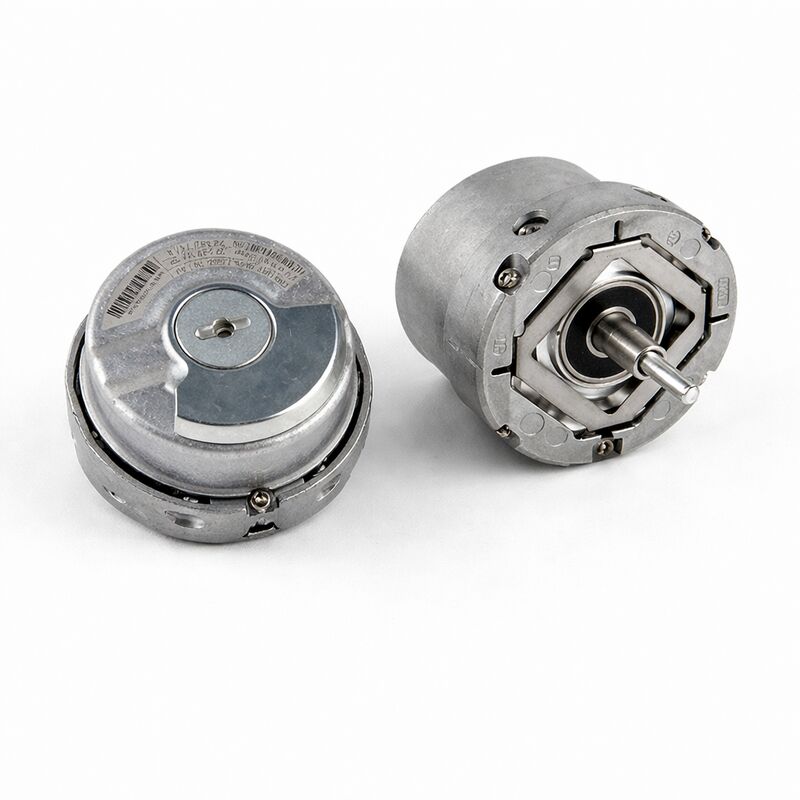

749144-16은 일반적으로 HEIDENHAIN ERN 1387 2048 증분 회전 엔코더로 판매됩니다. 이 정확한 ID에 대한 게시된 목록 데이터는 정기적으로 ERN1387 2048 62S14-70으로 식별하며, HEIDENHAIN 제품 정보는 ERN 1387을 ECN/ERN 1300 시리즈 회전 엔코더에 통합 베어링을 갖춘 엘리베이터 서보 드라이브 제어용으로 배치합니다.이 제품군은
평면 커플링, 강체 샤프트 커플링 및 다양한 전기 인터페이스에 대한 균일한 치수를 사용한다고 설명합니다.이 제품 등급은 실제 적용 역할을 상당히 명확하게 합니다.
이와 같은 엔코더는 일반 감지에 구매되지 않습니다. 일반적으로 모션 피드백 품질이 드라이브 시스템이 회전 및 위치를 해석하는 방식에 직접적인 영향을 미치는 곳에서 선택됩니다.
실제 설치 시스템에서는 기계가 특정 엔코더 제품군, 장착 개념 및 신호 구조에 이미 의존하고 있는 경우 특히 광범위한 호환성 주장보다 정확한 교체가 더 중요합니다.
이것은 ERN 1387 제품군과 정확한 749144-16 시장 식별에 기반한 엔지니어링 추론입니다.
응용 가치
ERN 1387 스타일 엔코더 구성을 사용하는 시스템, 특히 서보 드라이브 피드백 작업에 가장 적합합니다. HEIDENHAIN의 제품 시트는 ERN 1387을 엘리베이터 서보 드라이브 제어에 배치하며, 더 넓은 ERN 1300 시리즈는 통합 베어링과 장착 변형에 대한 높은 내성을 갖춘 견고한 증분 엔코더 플랫폼으로 설명됩니다.이는 안정적인 회전 피드백, 컴팩트한 장착 및 신뢰할 수 있는 신호 품질이 중요한 모델에 특히 관련성이 높습니다.
실제 교체 작업에서 이것은 구매자가 일반적으로 일반 엔코더 크기가 아닌 정확한 ID로 소싱하는 엔코더 유형입니다. 이유는 간단합니다. 신호 유형, 커넥터 스타일, 샤프트 배열 및 설치 기하학은 모두 교체가 예상대로 맞고 작동하는지에 영향을 미칩니다.
749144-16에 대한 정확한 목록과 더 넓은 ERN 1387 기능 세트 모두 이 교체 우선 관점을 지원합니다.
이것은 게시된 749144-16 목록과 ERN 1387 제품 데이터에 기반한 엔지니어링 추론입니다.
교체 및 선택 관점
정밀 드라이브 피드백 구성 요소로 취급해야 합니다. 구매자는 주문하기 전에 설치된 ID 번호, 기계적 커플링 스타일, 커넥터 스타일, 신호 인터페이스 및 응용 환경을 확인해야 합니다. ERN 1387 제품군에서 이러한 세부 정보는 단순한 보조 옵션이 아니라 제품 ID의 일부입니다.이것은 HEIDENHAIN의 ERN 1387 제품 정보와 일반적으로 게시된 749144-16 목록 데이터에 기반한 엔지니어링 권장 사항입니다.
기술 데이터
| 값 | 부품 번호 |
|---|---|
| 749144-16 | 제조업체 |
| HEIDENHAIN | 일반 시장 식별 |
| ERN 1387 2048 62S14-70 | 제품 유형 |
| 증분 회전 엔코더 | 시리즈 컨텍스트 |
| ERN 1300 / ERN 1387 | 라인 수 |
| 2048 | 신호 인터페이스 |
| 1 Vpp 증분 신호 | 정류 신호 |
| 1 Vpp (Z1 트랙) | 전압 공급 |
| 5 V DC | 커넥터 컨텍스트 |
| 14핀 PCB 커넥터 | 샤프트 스타일 |
| 테이퍼 샤프트 Ø 9.25 mm, 1:10 | 허용 축 이동 |
| ±0.5 mm | 보호 |
| 장착 시 IP40 | 응용 컨텍스트 |
| 엘리베이터 / 드라이브 피드백 | 자주 묻는 질문 |
이것은
HEIDENHAIN 증분 회전 엔코더이며, 일반적으로 ERN 1387 2048 62S14-70으로 판매됩니다.Q2: 이 엔코더가 실제 드라이브 시스템에서 가치 있는 이유는 무엇인가요?
이것의 가치는 드라이브가 정확한 증분 신호와 예측 가능한 설치 기하학에 의존하는 응용 분야에서
안정적인 회전 피드백을 제공하는 데 있습니다.이것은 ERN 1387 제품군의 역할에 기반한 엔지니어링 추론입니다.
Q3: 어떤 응용 분야와 가장 관련이 있나요?
이것은
서보 드라이브 피드백, 특히 ERN 1387 제품군 내의 엘리베이터 서보 드라이브 제어와 가장 관련이 있습니다.Q4: 이 모델에서 정확한 ID 일치가 중요한 이유는 무엇인가요?
엔코더의 신호 구조, 커넥터 스타일, 샤프트 배열 및 장착 개념이 모두 적합성과 작동에 영향을 미치기 때문입니다.
피드백 구성 요소에서 이러한 세부 정보는 일반적으로 중요합니다. 이것은 ERN 1387 제품 데이터와 749144-16 목록 ID에 기반한 엔지니어링 추론입니다.
Q5: 주문 전에 무엇을 확인해야 하나요?
설치된 ID 번호, 엔코더 제품군, 커넥터 스타일, 샤프트/커플링 배열 및 기계에서 이미 사용 중인 필요한 신호 인터페이스를 확인하십시오.
