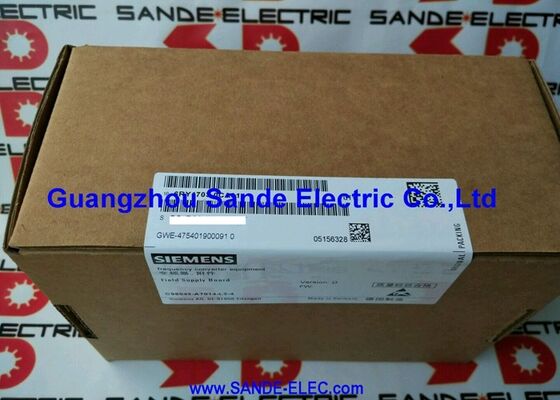

분해 C98043-A7002-L4 6RY1703-0DA02 C98043A7002L4 6RY17030DA02 C98O43-A7OO2-L4 6RY17O3-ODAO2 6RY1 703-0DA02

시멘스 6RY1703-0DA02∙ SIMOREG DC-MASTER 전원 인터페이스 보드 4Q C98043-A7002-L4, 85575 VAC, 모든 4Q 전류 등급, 터미널과 함께, 루마니아에서 제작

전반적인 설명

의시멘스 6RY1703-0DA024차원 SIMOREG DC-MASTER 6RA70 드라이브의 전원 인터페이스 보드입니다. CUD1 제어판과 드라이브의 티리스터 전원 섹션 사이의 하드웨어 계층입니다.디지털 제어 명령어를 실제 전력 변환 프로세스를 관리하는 물리적 게이트 펄스 및 모니터링 신호로 변환합니다..

네 개의 사각형 (4Q) 의 표시는 재생 드라이브의 역할을 나타냅니다. 이것은 회전 방향 두 가지 모두에서 모터 및 브레이킹을 할 수있는 변환기입니다.정확한 에너지 회수, 제어된 verlangsamt과 완전히 역행 가능한 작동이 필요합니다.

CUD1 (6RY1703-0AA00) 가 드라이브의 뇌라고 생각할 수 있지만, 파워 인터페이스 보드는 파워 하드웨어와의 신경 연결입니다.

CUD1은 닫힌 루프 제어 알고리즘을 기반으로 티리스토르의 발사 각도를 계산합니다.전력 인터페이스 보드는 계산된 각도를 가지고 전력 섹션의 개별 티리스터에 분산 실제 게이트 펄스를 생성.

동시에 전원 섹션에 표시되는 armature 전압을 측정하고 전류 및 전압 조절을 위해 CUD1에 정보를 다시 공급합니다.그리고 그들은 드라이브 손상을 유발하기 전에 위험한 전력 섹션 상태를 감지하는 안전 모니터링을 제공합니다.

4Q 전원 인터페이스 보드의 단일 버전 6RY1703-0DA02은 가장 작은 15A 단위에서 최대 1680A 등급까지 4 사각지대 6RA70 드라이브의 전체 전류 범위를 커버합니다.

이 보편성은 설계에 의해 이루어집니다: 보드는 드라이브의 등급 전력으로부터 독립된 신호 수준 기능 (발사 펄스 생성, 전압 측정, 안전 모니터링) 을 처리합니다.강류 전력 하드웨어 드라이브의 등급에 따라 스케일, 하지만 인터페이스 전자는 범위를 통해 일정합니다.

1Q 대응기 (6RY1703-0DA01, C98043-A7002-L1) 는 재생 제동이 불가능한 단일 사분기 드라이브에서 동일한 역할을 수행합니다.

주요 사양

4단계 작전 이 중요 한 이유

드라이브 공학에서 모터 작동의 네 개의 사각은 모터 속도 방향과 토크 방향의 네 가지 가능한 조합을 설명합니다.

Q1 전동차:앞쪽으로 움직이는 모터, 긍정적인 토크를 개발합니다 (부하에 대비하여 앞쪽으로 속도를 가속시키거나 유지합니다.)

Q2 전면 브레이킹/재생:모터가 앞으로 달리고, 마켓이 마이너스 (부하를 느리게)부하에서 추출된 운동 에너지는 다시 전기 에너지로 변환되고 AC 공급 장치로 반환됩니다..

Q3 역전동:모터가 역방향으로 움직이고 마커가 마이너스

Q4 역동 제동/재생:모터가 역행으로 작동하고, 긍정적인 토크를 개발합니다 (반전 회전에서 느려집니다.)

4Q 드라이브는 기계적 접촉기가 장착 회로를 전환하지 않고 열으로 제동 에너지를 분산하는 동적 제동 저항 없이 네 가지 사각지대 모두에서 원활하게 작동합니다.

이것은 철강 롤링 공장과 같은 애플리케이션에서 매우 중요합니다.큰 승강기 (전하하하하하하하하하하하하하하하하하하하하하하하하하하하하하하하하하하하하하하하하하), 종이 라인 (일정한 웹 긴장이 지속적인 토크 반전을 필요로 하는 경우) 및 광산 윙더 (개갑 하락 동안 재생 제동이 규모에서 상당한 에너지 회수를 나타냅니다).

6RY1703-0DA02는 전력 섹션 인터페이스 수준에서 이 4차원 기능을 가능하게 하는 하드웨어입니다.

전원 인터페이스 보드의 기능에 대한 상세한 설명

전원 인터페이스 보드는 6RA70 드라이브 내에서 세 가지 주요 기능 그룹을 수행합니다.

발사 펄스 분포CUD1은 드라이브의 3단계 브릿지의 각 티리스토르에 대한 정확한 발사 각도를 계산합니다.

전력 인터페이스 보드는 각도 명령을 각 티리스터 게이트에 발사 펄스 트랜스포머를 통해 전달되는 실제 게이트 펄스로 변환합니다.

4Q 드라이브의 경우, 전력 섹션에는 반평행으로 연결된 두 개의 3단계 티리스터 브리지가 있습니다.반전 전류에 대한 하나) Power 인터페이스 보드는 양 다리로 발사 펄스 분포를 관리, 명령 전류 방향에 대한 올바른 브릿지가 활성화되고 두 브릿지가 동시에 수행되지 않도록 보장합니다.

전압 획득.보드는 드라이브의 출력 단말기에서 나타나는 앰네이처 전압과 입구에서 나타나는 AC 라인 전압을 측정하고, 이러한 측정값을 전압 피드포워드 제어용 CUD1에 제공합니다.필드 약화 계산, 보호 기능

아르마처 전압 측정은 또한 드라이브의 제로 전류 탐지 논리에 필수적입니다. 두 개의 티리스터 브리지 사이의 전류 방향을 전환하는 안전한 순간을 결정합니다.

안전 및 보호 모니터링보드는 장애를 나타내는 전력 섹션의 상태를 모니터링합니다. 티리스터 발사 실패 (오픈 서킷 게이트 펄스), 티리스터 손상을 암시하는 전압 파동 형태 이상,CUD1의 소프트웨어 응답 시간과는 관계없이 즉시 드라이브 종료가 필요한 하드웨어 과류 상태.

이러한 하드웨어 보호 기능은 소프트웨어 기반 모니터링보다 더 빠르게 반응하는 보안 계층을 제공합니다.

85575 VAC 입력 범위

6RY1703-0DA02는 85 ~ 575 VAC의 AC 입력 전압 범위를 지원하며, 6RA70 드라이브 가족에서 사용되는 국제 산업 공급 전압의 전체 스펙트럼을 커버합니다.

이 범위는 110V 및 208V 북미 저전압 공급 장치, 220V 및 400V 유럽 표준 산업 전압 및 북미 중공업 및 광업에서 일반적인 575V 공급 장치를 포함합니다..

드라이브 자체는 전원 모듈의 설계에 의해 결정된 특정 AC 입력 전압 수준으로 지정됩니다.하지만 전력 인터페이스 보드의 측정 및 발사 회로는 575V까지 전 전압 범위에서 공통적입니다.

이것은 하나의 보드 부품 번호가 4Q 6RA70 드라이브의 모든 국제 전압 변종을 제공한다는 것을 의미합니다.여러 전압 표준을 통한 설비를 유지보수하는 시설에 대한 예비 부품 재고 단순화.

FAQ

Q1: 6RY1703-0DA02는 활성으로 표시되어 있습니다. 그것은 여전히 시멘스의 새로운 부품으로 사용할 수 있습니까?

CUD1 보드 (6RY1703-0AA00) 와는 달리, 파워 인터페이스 보드 4Q (6RY1703-0DA02) 는 PM300 제품 상태가 활성화되어 있습니다.시멘스가 표준 부품으로 계속 생산하고 공급하는 것을 의미합니다..

시멘스 인더스트리 몰이나 허가된 유통업체에서 주문할 수 있습니다.

활성 상태는 전 세계 중공업에서 현재 설치된 6RA70 드라이브 기반을 반영합니다.그 중 많은 것은 DC 드라이브 시스템을 대체하는 비용과 복잡성을 고려하여 앞으로 몇 년 동안 계속 사용 될 것입니다. 이러한 변환기가 제공하는 규모에서.

Q2: 6RA70 4차원 드라이브는 파워 인터페이스 보드가 결함이 있습니다. 교체 주문하기 전에 어떻게 확인 할 수 있습니까?

SIMOREG 6RA70의 고장 및 경보 코드는 PMU 운영자 패널에 표시되어 전력 섹션 인터페이스에서 발생하는 고장과 CUD1 또는 다른 서브 시스템에서 발생하는 고장을 구별합니다.

티리스터 발사 실패, 아르마처 전압 측정 오류 또는 전력 섹션 모니터링 오류와 관련된 특정 오류 코드는 모두 전력 인터페이스 보드를 가리킨다.시멘스의 SIMOREG 진단 문서는 각 고장 코드를 가능한 하드웨어 원천으로 매핑합니다..

주문하기 전에 오류 코드를 이 문서에 비교하여 확인하세요. 코드에서 PIB 함수가 출처로 명시되어 있다면 6RY1703-0DA02가 적절한 대체입니다.

Q3: 4Q 파워 인터페이스 보드 (6RY1703-0DA02) 는 1Q 드라이브에 재생 제동 기능을 추가하기 위해 사용할 수 있습니까?

아니요. 1Q 및 4Q 드라이브는 tyreistor 전력 섹션 설계에서 다릅니다. 1Q 드라이브는 단일 3 단계 브리지를 포함하고 4Q 드라이브는 두 개의 반 병렬 브리지를 포함합니다.전원 인터페이스 보드 변수 (1Q 또는 4Q) 는 드라이브에 설치 된 전원 섹션에 일치.

1Q 드라이브에 4Q PIB를 설치하면 1Q 전력 섹션에 역류 흐름에 필요한 두 번째 티리스터 브릿지가 존재하지 않기 때문에 재생 능력을 추가하지 않습니다.

보드, 펌웨어, 그리고 전력 하드웨어는 초기 드라이브 디자인에서 4Q 동작을 위해 모두 지정되어야 합니다.

Q4: 유지보수가 필요한 드라이브에는 CUD1과 파워 인터페이스 보드가 모두 결함이 있을 수 있습니다. 두 개의 보드가 포함될 경우 권장 교체 순서는 무엇입니까?

CUD1을 먼저 교체하면 오류 증거는 분명히 마이크로프로세서 또는 제어 기능 장애를 암시합니다. 오류 증거가 전력 섹션 인터페이스 (타이리스터 발사 오류,전압 측정 오류, 하드웨어 과류), 먼저 전원 인터페이스 보드를 교체합니다.

두 보드를 동시에 교체하는 것은 용납되지만 교체 후 시동 중 남은 결함을 특정 원천으로 배정하는 것이 더 어렵습니다.

항상 고장 코드 및 진단 단계를 기록 하 고 모든 보드 제거 전에,이 기록은 첫 번째 교체 후 드라이브 복구 되지 않는 경우 필수적입니다.

Q5: 전력 인터페이스 보드는 루마니아에서 만들어집니다. 제조의 기원은 예비 부품 공급이나 이전 생산 드라이브와의 호환성에 영향을 미치나요?

제조 장소는 어떤 생산 날짜의 6RA70 드라이브와 기능적 또는 전기적 호환성에 영향을 미치지 않습니다.

C98043-A7002-L4 보드 개정이 하드웨어 사양을 정의합니다. 루마니아의 제조는 시멘스의 글로벌 전자제품 생산 네트워크와 일치합니다.같은 개정에 다른 시설에서 제조된 보드는 동일한 사양을 가지고 있으며 완전히 교환이 가능합니다..

후품 시장에서 공급할 때 보드 개정 (L4) 이 4Q 드라이브에 지정된 것과 일치하는지 확인합니다. 1Q 보드 (L1 후자, 6RY1703-0DA01) 를 교체해서는 안됩니다.
