| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |

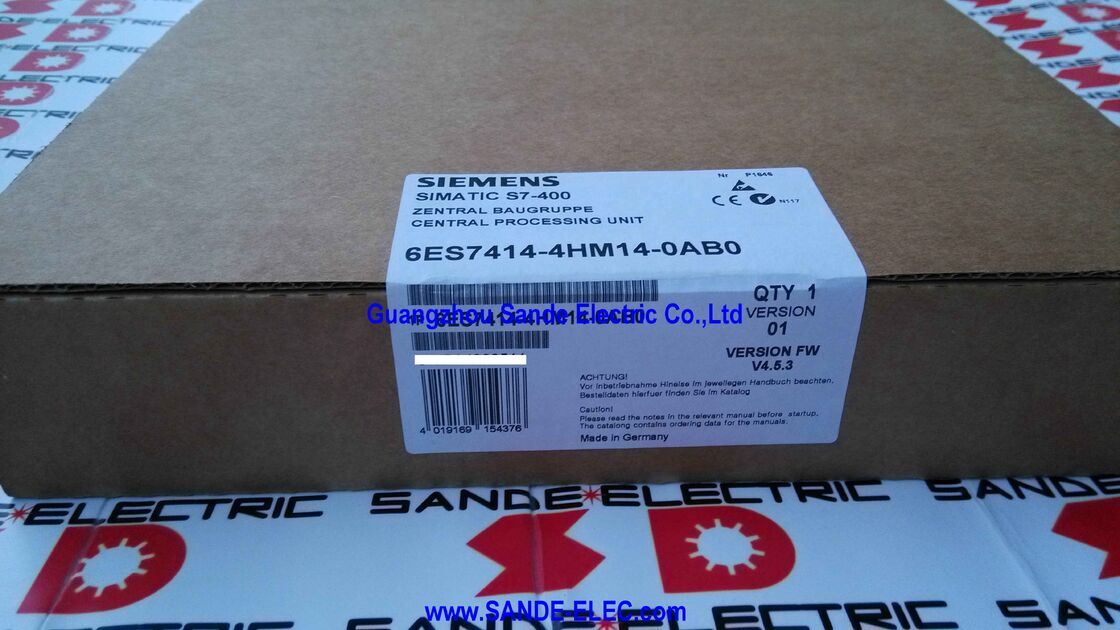

| 모델 번호 | 6ES7414-4HM14-0AB0 |
S7-400H 플랫폼은 H-CPU의 발전을 제공하며, 각각은 메모리, 인터페이스 수 및 처리 용량을 더 크고 더 복잡한 설치와 일치하도록 강화합니다.CPU 414H는이 가족에서 중요한 중간 위치를 차지.
그 전신인 CPU 412H (6ES7412-3HJ14-0AB0) 는 총 메모리 768KB를 제공한다.
CPU 414H는 2.8MB로 세 배로 늘리고 데이터와 프로그램 사이에 균등하게 분할되며 412H가 없는 두 번째 전용 PROFIBUS DP 인터페이스를 추가합니다.가장 까다로운 연속 프로세스 자동화 프로그램을 위한 추가 인터페이스와 함께 20MB 전체 메모리까지 확장.
자동화 프로그램이 수백 개의 PID 제어 루프를 처리해야 하는 프로세스 플랜트에서는 여러 세그먼트에 걸쳐 광범위한 PROFIBUS I/O 네트워크,그리고 프로세스 히스토리 버퍼링 및 레시피 관리에 대한 큰 데이터 구조, 414H의 2.8MB는 두 개의 독립적인 PROFIBUS DP 인터페이스와 결합되어 엔트리 레벨 H-CPU에서 의미있는 단계입니다.
두 번째 전용 DP 인터페이스는 컨트롤러가 별도의 PROFIBUS 네트워크를 관리 할 수 있습니다. 예를 들어, 드라이브와 변속 장비에 대한 하나의 세그먼트,다른 장비와 송신기에 대한 다른 장치의 종류와 달리 버스 대역폭을 공유하지 않고.
| 매개 변수 | 가치 |
|---|---|
| 전체 메모리 | 2.8 MB (1.4 MB 데이터 + 1.4 MB 프로그램) |
| MPI/DP 인터페이스 | 1 × 12 Mbit/s RS-485 |
| DP 인터페이스 | 1 × 12 Mbit/s RS-485 |
| 동기화 인터페이스 | 2 × (IF 960 FO 모듈) |
| 최대 확장 래크 | 21 |
| 전력 손실 | 6W 전형적 |
| 크기 (H × W × D) | 290×50×219mm |
| 무게 | 00.995kg |
| 시스템 유형 | S7-400H, S7-400F/FH |
| 상태 | 생산이 중단된 예비품 |
CPU 414H의 두 개의 동기화 모듈 인터페이스는 전체 H 시스템 리던스 메커니즘의 물리적 기초입니다.
각 인터페이스는 플러그 할 수 있는 IF 960 동기화 서브모듈 ∙ 광섬유 송신기가 광섬유 케이블을 통해 파트너 CPU 랙의 대응 서브모듈에 연결된다.
광섬유 매체는 의도적입니다. 두 개의 CPU 래크 사이의 완전한 감전 격리를 제공합니다.산업 환경에서 전기 동기화 케이블에 영향을 줄 수있는 일반 모드 전압 문제를 제거합니다., 그리고 일반적으로 H 시스템 설비의 두 래크를 분리하는 거리에서 (표준 단거리 버전에서 약 10m까지) 안정적으로 작동합니다.
두 개의 독립적인 동기화 링크는 선택이 아니라 의무적입니다.
The S7-400H's redundancy can only be maintained if the synchronisation channel itself is redundant — a single sync link failure that disabled the synchronisation mechanism would degrade a fully redundant H-system to a single-CPU system with no failover capability.
두 개의 분리된 섬유 케이블을 통해 두 개의 독립적인 동기화 경로,하나의 동기화 경로에서 장애가 유지보수 경보를 생성하지만 CPU 쌍의 동기화 및 핫 대기 준비 상태를 유지하는 능력을 손상시키지 않습니다..
S7-400H의 시스템 진단기술은 단일 동기화 경로 오류를 감지하고 보고하여 유지보수 직원에게 프로세스에 영향을 미치는 이벤트가 발생하기 전에 손상된 링크를 복원할 시간을 제공합니다.
CPU 414H는 중앙 랙 외에도 최대 21 개의 확장 랙을 지원합니다. 최대 가능한 구성에서 총 22 개의 물리적 랙.
각 랙에는 신호 모듈, 기능 모듈 및 통신 프로세서가 있으며 각 랙은 역에 최대 8 개의 추가 모듈 슬롯을 제공합니다.각 래크에 8개의 모듈을 22개의 래크에 걸쳐서, 완전히 구축 된 CPU 414H 스테이션은 176 개의 모듈 위치를 수용 할 수 있습니다.
실질적으로, 지속적인 공정 공장 자동화는 거의 절대적인 최대까지 S7-400H 스테이션을 구축하지 않습니다.
21개 래크 확장 기능은 대규모 통합 공정 단위의 확장 요구를 수용하기 위해 존재합니다.큰 수처리시설 ∙ 하나의 S7-400H 스테이션이 수백 개의 현장 기계를 제어할 수 있는 곳, 여러 드라이브, 그리고 수십 개의 분리된 장비 항목.
414H의 용량은 이 정말 큰 프로그램을 처리할 수 있도록 캘리브레이트되어 있습니다.이는 엔지니어링의 복잡성과 잠재적인 실패 지점을 아키텍처에 추가합니다..
CPU 414H는 H-시스템의 하드웨어 과잉성 (핫스탠드바이 CPU 짝) 을 IEC 61508 인증 기능 안전과 결합한 S7-400F/FH 구성의 시스템에서 사용하도록 인증되었습니다.S7-400F/FH 운용 중, CPU는 표준 사용자 프로그램과 안전 프로그램을 동시에 실행합니다.
안전 프로그램은 시설의 안전 요구 사항 사양에 정의된 안전 기기 기능 (SIF) 을 구현합니다.그리고 PROFIsafe 통신 프로토콜을 가진 안전 등급 F-CPU에서 실행됩니다. F 주변 장치에 PROFIBUS DP 네트워크를 통해 인증된 안전을 확장합니다..
F/FH 구성은 위험 지역 프로세스 설비에 대한 완전한 안전 및 가용성 솔루션입니다. H-비용은 제어기 하드웨어 오류로 인한 계획되지 않은 종료를 방지합니다.F 인증은 안전 기기 기능이 요구되는 안전 무결성 수준 (SIL 1) 을 달성하도록 보장합니다., 2, 또는 3 응용 프로그램에 따라) 프로세스 위험 분석에 의해 정의됩니다.
석유와 가스 생산 플랫폼, 정유 공장, 화학 공장 같은 시설에서동일한 컨트롤러에서 지속적인 가용성과 인증된 안전의 조합은 고급 기능이 아니라 규제 및 운영 요구 사항입니다..
CPU 414H는 Siemens에서 01.02.2017시멘스의 표준 판매 채널을 통해 더 이상 제조되거나 배포되지 않습니다. 그러나 중단 된 것은 사용할 수 없다는 것을 의미하지 않습니다.
시멘스는 일반적으로 중요한 산업용 제품에 대한 제품 생산이 중단된 후 10년 동안 예비 부품의 공급을 약속합니다. 현재 운영 중인 많은 S7-400H 설비를 포함합니다.시멘스 예비 부품 창문 너머, 산업 잉여 및 리모델링 시장은 검증되고 보증 된 CPU 414H 단위의 상당한 양을 보유하고 있습니다.
CPU 414H 유닛으로 S7-400H 시스템을 운영하는 사이트의 경우 최소 권장된 부품은 H-CPU 모듈의 한 개의 완전한 세트 ∼ 6ES7414-4HM14-0AB0의 두 단위입니다.두 래크 모두 동일한 CPU를 필요로 하기 때문에부합되지 않은 CPU 쌍 (다른 펌웨어 버전, 또는 약간 다른 생산 날짜와 함께 원본 및 리뉴얼 한) 은 여전히 작동 할 수 있지만 펌웨어 조화를 필요로 할 수 있습니다.
일치하는 예비 짝을 유지하는 것은 비상 교체를 단순화하고 계획되지 않은 장애 중 시간 압력 하에서 펌웨어 호환성을 관리 할 필요성을 제거합니다.
Q1: CPU 414H에는 두 개의 PROFIBUS DP 인터페이스가 있습니다. MPI/DP 결합 인터페이스와 전용 DP 인터페이스. 둘 다 동시에 사용할 수 있습니까?그리고 그들은 다른 PROFIBUS DP 네트워크에 연결할 수 있습니다?
네, 두 PROFIBUS DP 인터페이스 동시에 작동 할 수 있습니다. 그리고 그들은 분리, 독립적인 PROFIBUS DP 네트워크에 연결 할 수 있습니다.각 인터페이스에는 자신의 버스 매개 변수 (버스 주소) 와 함께 자신의 PROFIBUS 네트워크가 할당됩니다., 전송 속도, 타이밍 매개 변수).
CPU 414H는 두 네트워크에서 독립적으로 DP 마스터로 작동합니다. PLC 스캔 사이클마다 네트워크 1 및 네트워크 2의 스캔 스랩을 잇따라합니다.
이 듀얼 마스터 기능은 특히 큰 프로세스 플랜트에서 매우 유용합니다. 이 플랜트에서는 기기 (전달기, 분석기) 와 드라이브 장비 (변화 주파수 드라이브,소프트 스타터) 를 독립적인 버스 세그먼트에 배치하여 네트워크 간 간섭을 줄이고 오류 도메인을 격리함으로써 문제 해결을 단순화합니다..
MPI/DP 인터페이스는 예를 들어 그 물리적 인터페이스에서 PROFIBUS DP 마스터 함수가 필요하지 않을 때 DP 모드보다는 MPI 모드에서 구성될 수 있습니다.단말기 접속 및 HMI 연결을 프로그래밍하는 데만 사용하도록.
Q2: CPU 414H 활성 CPU가 고장 났고 대기 CPU가 점령했을 때 스위치 시간 (실패 시간) 은 무엇입니까?
The failover time in a correctly configured S7-400H system with CPU 414H is within the PLC scan cycle — typically in the range of several milliseconds to a few tens of milliseconds depending on the system configuration, 통신 부하, 그리고 PROFIBUS DP 슬레이브의 수. 정상적인 핫스탠드바이 동기화 동안, 두 CPU는 각 스캔 사이클에서 동일한 데이터로 동일한 프로그램을 실행합니다.
동기화 메커니즘은 대기 CPU의 메모리 상태 (출력, 데이터 블록, 타이머, 카운터) 가 모든 스캔 경계에서 마스터 CPU를 반영하도록 보장합니다.
마스터가 고장 났을 때, 대기 CPU는 자신을 활성화한다고 선언하고 재시작 시퀀스를 실행하거나 차가운 상태에서 입력을 다시 읽지 않고 즉시 출력을 제어하기 시작합니다.
현장 장치의 관점에서, 출력은 눈에 띄는 중단없이 마지막 유효 상태를 유지합니다.주인은 순환을 놓치지 않고 계속 조사합니다..
Q3: 두 번째 CPU가 유지보수를 위해 제거되면 CPU 414H가 단일 CPU 비비용 모드에서 작동 할 수 있으며 그 결과는 무엇입니까?
CPU 414H는 단일 CPU 모드에서 작동 할 수 있습니다. ∙ 그 랙에 단 하나의 단위가 설치되어 있거나 두 CPU 사이의 동기화 링크가 없을 때,S7-400H 시스템은 사용 가능한 CPU로 계속 실행됩니다.이 모드는 단일 동작 또는 저하 모드라고 불립니다.
이 시스템은 완전한 과잉이 사용할 수 없다는 것을 나타내는 진단 경보를 생성하고 STEP 7/WinCC 운영자 인터페이스는 해당 상태 메시지를 표시합니다.
이런 상태에서 작동하는 CPU는 모든 프로세스 제어, PROFIBUS DP 통신,그리고 HMI 데이터 제공 정상적으로 하지만 단일 CPU에 영향을 미치는 하드웨어 오류는 프로세스 종료로 이어질 것입니다, 대신할 파트너 CPU가 없기 때문에.
계획된 유지보수 ∙ 실패한 동기부여 하위 모듈을 교체하기 위해, 단기적이고 관리된 기간 동안 저하 모드에서 작동하는 CPU 래크 하나에 예방적 유지보수를 수행하는 것이 허용되고 설계되었습니다.손상 상태에서 장기간 작동하면 설비의 위험 프로필이 크게 증가합니다..
Q4: 프로그램 개발에 있어서 1.4MB 데이터와 1.4MB 프로그램의 메모리 분할의 중요성은 무엇입니까? 사용자 데이터 블록이 프로그램 메모리를 소비 할 수 있습니까?
SIMATIC S7-400H의 경우 작업 메모리 (CPU가 활성 프로그램 실행에 사용하는 RAM) 는 제조시 고정 코드 (프로그램) 파티션과 고정 데이터 파티션으로 나뉘어집니다.그리고 이 파티션은 상호 교환되지 않습니다프로그램 코드 OB, FC, FB, 컴파일된 명령어 시퀀스 코드 메모리를 소비; 데이터 블록 (DB), 인스턴스 DB, 공유 DB 및 레시피 저장소를 포함한 데이터 메모리
복잡한 제어 알고리즘이 많지만 상대적으로 작은 데이터 세트가 있는 프로그램은 1.4MB의 데이터 할당의 일부만 사용하면서 1.4MB 코드 제한 안에 편리하게 들어갑니다.
반대로 비교적 간단한 제어 논리를 가진 프로그램이지만 큰 요리 테이블, 역사자 버퍼 또는 광범위한 경보 데이터 구조가 1을 채울 수 있습니다.4MB 데이터 메모리 코드 메모리를 대부분 비어두고CPU 414H와 함께 일하는 프로그램 개발자는 개발 중에 두 메모리 영역을 독립적으로 모니터링해야합니다.
로드 메모리 (플래시/EPROM 또는 메모리 카드) 는 프로그램의 저장된 복사본을 보유하고 있으며, 작업 메모리는 적극적으로 실행되는 복사본을 보유하고 있으며, 실행 시간 사이징을 위해 작업 메모리 분할만 중요합니다.
Q5: STEP 7 V5.x는 CPU 414H의 유일한 프로그래밍 환경입니까? 아니면 TIA 포털을 사용할 수 있습니까?
CPU 414H는 클래식 SIMATIC S7-400H 플랫폼의 일부로서 STEP 7 Professional V5.x traditional 전통적인 STEP 7 클래식 환경을 사용하여 프로그래밍됩니다.
TIA 포털은 프로그래밍을 위해 S7-400H CPU 가족을 지원하지 않습니다. TIA 포털의 S7-400 지원은 표준 S7-400 CPU (non-H) 를 포함합니다.그리고 TIA 포털에서 지원되는 현재 세대의 높은 가용성 플랫폼은 S7-1500H입니다.TIA 포털에서 CPU 414H를 설계하는 것은 불가능합니다.
만약 사이트가 TIA 포털에 모든 다른 PLC 프로그래밍을 표준화했다면, S7-400H 프로그램은 STEP 7 V5.5 또는 STEP 7 Professional를 사용하여 유지 및 확장되어야 합니다.시멘스는 STEP 7 V5를 지원하기로 약속했습니다..x는 S7-300 및 S7-400 시스템의 기존 설치 기반을 위해 업데이트 및 보안 패치가 TIA 포털로 주요 개발 초점이 전환되었음에도 불구하고 계속 제공됩니다.
