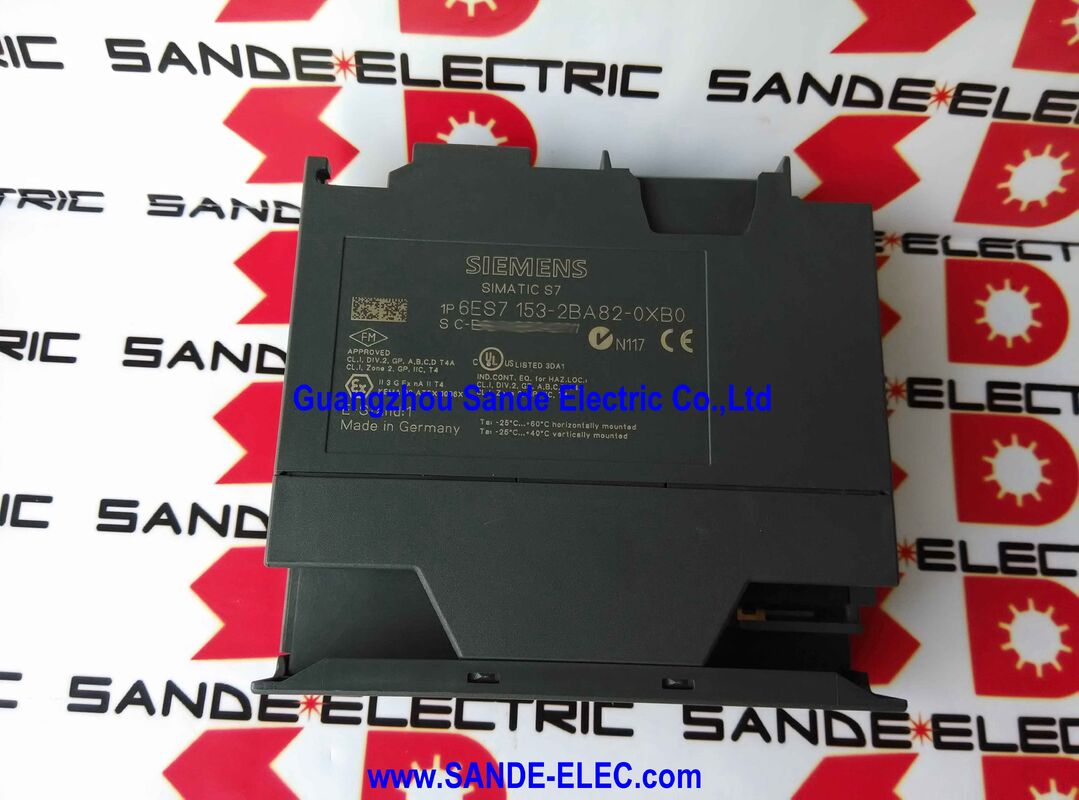

| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |
| 모델 번호 | 6ES7153-2BA82-0XB0 |
ET 200M 분산 I/O 스테이션 내부에서인터페이스 모듈은 수동적인 연결 포인트가 아닙니다. 그것은 PROFIBUS DP 네트워크에 있는 역의 정체성이고 그 뒤에 있는 모든 것의 활성 관리자입니다.6ES7153-2BA82-0XB0는 최대 12개의 S7-300 신호, 기능, 통신 모듈을 스캔할 수 있습니다.그들의 I/O 데이터를 PROFIBUS DP 마스터가 읽고 쓰는 244 바이트 입력 및 244 바이트 출력 주소 공간으로 변환합니다, 그리고 역의 모든 진단 보고를 처리합니다.
"HF"명칭은 기본 원격 I/O 이상의 애플리케이션에 중요합니다. HF는 단순한 데이터 전송을 초과 작업으로 확장하는 고기능 인터페이스 모듈을 식별합니다.이벤트 순서 기록에 대한 시간표, 64 채널과 슬롯당 32 신호를 가진 더 높은 밀도 모듈을 호스팅할 수 있는 기능. HF 자격 없이 표준 IM 153-2는 이러한 기능을 제공하지 않는다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | 6ES7153-2BA82-0XB0 |
| 종류 | IM 153-2 HF |
| 최대 모듈 | 12 S7-300 모듈 |
| 해고 | 네 |
| 시간표 | 네 (동시 모드) |
| 공급 | 24V DC |
| 주소 공간 | 244 바이트 I / 244 바이트 O |
| 프로피버스 비율 | 최대 12 Mbit/s |
| 백플레인 출력 | 1.5A @ 5V DC |
| 환경 온도 | -25 ~ +60°C |
| 크기 | 40 × 125 × 117mm |
해고ET 200M 맥락에서 IM 153-2 HF는 짝이 된 구성에서 작동 할 수 있습니다. 두 개의 독립적인 PROFIBUS DP 연결을 통해 동일한 모듈 래크에 서비스를 제공하는 두 개의 인터페이스 모듈1개는 활동형 DP 대장, 1개는 대기형. 활성 컨트롤러가 실패하면 ET 200M 스테이션과의 대기 DP 연결이 이미 활성화됩니다. 필드 I/O는 중단없이 계속됩니다.
시간표ET 200M 스테이션 수준에서 분별 신호 변화 이벤트의 시간을 기록하며, 프로세스 이벤트 순서 기록에 적합한 해상도를 가지고 있습니다.이것은 프로세스 플랜트에 대한 사고 후 분석에 사용됩니다., 여행 전의 사건의 순서가 정확하게 재구성되어야합니다. 시간표가없는 표준 인터페이스 모듈은 이러한 데이터를 제공할 수 없습니다. IM 153-2 HF는 할 수 있습니다.
기존 ET 200M 역에서 고장난 인터페이스 모듈을 교체할 때, IM 153-2 HF 지명을 유지하면 역의 원래 통신 프로파일, 모듈 슬롯 할당,DP 마스터의 하드웨어 구성에서 과잉 구성. 낮은 사양의 IM를 대체하는 것은, 부재 또는 시간표가 없는 IM로 STEP 7 하드웨어 구성과 PLC 프로그램이 의존할 수 있는 기능을 제거합니다.프로그램 변경 및 재사용이 필요할 수 있는.
Q1: 정확히 IM 153-2 HF가 ET 200M 역에서 하는 일은 무엇입니까?
이 시스템은 ET 200M 스테이션을 DP 슬레이브로 PROFIBUS DP 네트워크에 연결하고 최대 12개의 S7-300 모듈의 내부 백플레인 스캔을 관리하고, 양방향으로 I/O 데이터를 전송한다.또한 역 수준의 진단도 처리합니다.인터페이스 모듈이 없으면 스테이션은 네트워크 존재가 없으며 DP 마스터로 I/O 데이터를 전송할 방법이 없습니다.
Q2: HF 지명이 왜 중요한가?
IM 153-2 HF에는 리던스 기능, 동시 모드 시간표 및 더 높은 밀도 모듈 지원이 포함되어 있습니다. 기본 IM 153-2 변종은 더 간단한 연결 기능을 제공합니다.HF 명칭은 부과 및 시간표가 시스템 설계의 일부인 역에서 표준 변종과 교환되지 않습니다..
Q3: 실업 과 시간 스탬핑 은 실제 로 어떤 기여 를 합니까?
리던스도는 S7-400H 또는 다른 리던스 시스템 구성에서 컨트롤러 오류 전환 중에 지속적인 스테이션 사용성을 제공합니다. ET 200M 필드 I/O는 전환 기간 동안 온라인으로 유지됩니다.타임스테밍은 I/O 수준에서 밀리초 이하의 이벤트 표시를 제공합니다., 트립 분석이 정확한 신호 변화 순서를 필요로하는 공정 공장에서의 이벤트 순서 기록에 필수적입니다.
Q4: 기본 DP 스레이브 행동 이외에 모듈이 제공하는 통신 기능은 무엇입니까?
모듈은 동기화된 출력 업데이트와 입력 동결을 위한 SYNC와 FREEZE 명령을 포함한 PROFIBUS DP 기능을 지원합니다.+ 마스터를 통한 라우팅 없이 DP 슬레이브들 사이의 직접 데이터 교환 (크로스 커뮤니케이션)이 특징은 PROFIBUS DP 사양에 정의되어 있으며 STEP 7 구성 시스템에서 분산된 스테이션 간의 더 긴밀한 조화를 허용합니다.
Q5: 대체 부품으로 주문하기 전에 무엇을 확인해야합니까?
확인: (1) 설치된 모듈의 부품 번호는 6ES7153-2BA82-0XB0 또는 IM 153-2 HF에 해당하는 번호입니다. (2) 스테이션은 ET 200M입니다.(3) 시스템은 STEP 7 하드웨어 구성에서 부재 및 시간표가 활성화 된 PROFIBUS DP를 사용합니다.(4) 스테이션은 최대 12 개의 S7-300 모듈을 포함합니다. (5) 공급은 24V DC입니다. 이러한 점은 교체 모듈이 원래 스테이션 설계에 일치한다는 것을 확인합니다.
