GE Versamax 마이크로 PLC 프로그래머블 로직 컨트롤러 28 포인트 AC DC 릴레이 IC200UEX211

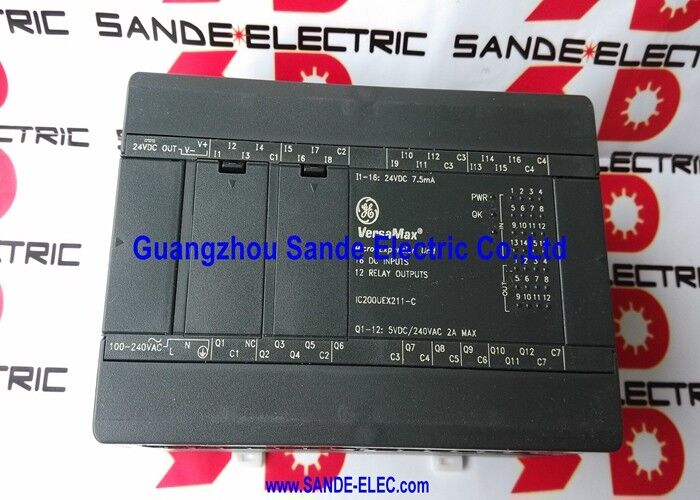

GE Fanuc IC200UEX211-C VersaMax Micro 확장 유닛

개요

IC200UEX211-C는 VersaMax Micro 28포인트 확장 유닛 제품군에 속합니다. Emerson의 VersaMax Micro 제품 데이터 시트에는 IC200UEX211이 16개의 24V DC 입력, 12개의 릴레이 출력 및 120/240 VAC 전원 공급 장치를 갖춘 28포인트 확장으로 나열되어 있습니다. IC200UEX211에 대한 VersaMax Micro 사용자 설명서의 한 장에서는 이 유닛이 16개의 DC 입력을 수용하고 12개의 정상 개방 2A 릴레이 출력을 제공하며 100~240 VAC의 공칭 입력 전원을 사용한다고 명시합니다. 동일한 설명서에서는 입력 회로를 양수 또는 음수 로직으로 구성할 수 있다고 설명하고, 릴레이 출력을 Form A(SPST) 정상 개방으로 식별하며, 출력이 모터 스타터, 솔레노이드 및 표시등과 같은 현장 장치를 제어할 수 있다고 언급합니다. 또한 입력 회로 및 사용자 장치를 위한 +24 VDC 출력 전원 공급 장치(최대 200mA)와 50/60 Hz 작동, 홀드업 시간 및 일반적인 입력 전류를 포함한 AC 전원 세부 정보를 지정합니다.설치된 부품 번호를 확인하고, 시스템이 VersaMax Micro 확장 아키텍처를 사용하는지 확인하고, 애플리케이션이 16개의 24V DC 입력과 12개의 릴레이 출력을 필요로 하는지 확인하고, 패널이 올바른 120/240 VAC 전원 등급을 제공하는지 확인하십시오. 이들은 IC200UEX211 제품군에 대한 주요 호환성 포인트입니다.매개변수부품 번호입력 로직제조업체GE Fanuc / Emerson제품 유형50/60 Hz

16 x 24 VDC입력 로직양수 또는 음수 로직릴레이 출력12 x 정상 개방 릴레이 출력출력 유형Form A (SPST)출력 정격

릴레이 최대 저항 부하24 VDC / 240 VA에서 2A보조 +24 VDC 출력최대 200mAAC 입력 범위

선택 시 참고 사항주요 확인 사항은 28포인트 VersaMax Micro 확장 유닛, 16 x 24 VDC 입력 / 12 릴레이 출력 구조, 120/240 VAC 전원 공급 장치 등급 및 설치된 VersaMax Micro 아키텍처입니다. 이들은 IC200UEX211 제품군 하드웨어로 시스템을 교체하거나 확장할 때의 주요 호환성 포인트입니다.자주 묻는 질문VersaMax Micro 28포인트 확장 유닛입니다. Emerson의 제품 데이터 시트에는 IC200UEX211이 16개의 24V DC 입력과 12개의 릴레이 출력을 갖춘 28포인트 확장으로 나열되어 있으며, 설명서에서는 독립형 CPU가 아닌 확장 유닛으로 사용됨을 확인합니다.이는 모듈이 혼합 I/O 형식으로 VersaMax Micro 시스템을 확장한다는 것을 의미합니다. 즉, 하나의 하우징에 16개의 디지털 현장 입력과 12개의 접점식 출력입니다. 이 조합은 추가 센싱 포인트와 릴레이 전환 현장 부하가 모두 필요한 소형 기계에서 여러 개의 별도 모듈에 걸쳐 확장을 분할할 필요 없이 유용합니다.

설명서에 따르면 12개의 Form A 정상 개방 릴레이 출력은 모터 스타터, 솔레노이드 및 표시등과 같은 장치를 제어할 수 있습니다. 또한 회로당 2A의 스위칭 용량을 지정하는데, 이는 출력 측의 주요 게시된 성능 특성 중 하나입니다.
