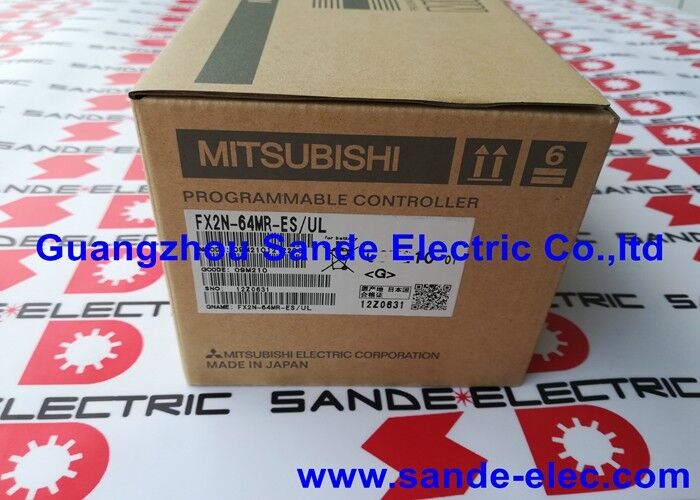

커스텀 미쓰비시 PLC 로직 컨트롤러 FX2N-64MR-ES UL

미쓰비시 FX2N-64MR-ES/UL∙ MELSEC FX2N PLC 기본 단위 32 DI (24VDC) + 32 릴레이 NO 출력, 100V240VAC, 8K 단계 RAM, 0.08μs/Step, UL 목록, 220×90×87mm

전반적인 설명

의미쓰비시 FX2N-64MR-ES/ULis the 64-point relay output base unit of the MELSEC FX2N series — Mitsubishi Electric's second-generation compact PLC platform that defined what a capable yet affordable machine controller should be when it was introduced in the early 2000s.

220×90×87mm의 단 하나의 하우징에 32개의 입력, 32개의 릴레이 출력 I/O 시스템을 통합하고,그리고 AC 전원 공급 장치, 기계 제어 애플리케이션의 놀라운 범위를 위해 추가 하드웨어 없이 센서와 액추에터에 직접 연결할 수 있습니다..

FX2N은 처리 속도와 메모리 용량에서 전신 (FX0N, FX2) 보다 중요한 발전을 나타냈습니다.그리고 그것은 세계에서 가장 널리 배포된 PLC 플랫폼 중 하나로 남아 있습니다.

아시아, 유럽, 그리고 북미의 공장들은 여전히 수천개의 FX2N 장착 기계들을 운영하고 있습니다.그 기계의 유지보수가 FX2N-64MR-ES/UL의 생산을 중단했음에도 불구하고 예비 부품 시장에서 지속적인 수요를 유지합니다..

부품 명칭의 "MR"는 이것을 릴레이 출력 변종으로 식별합니다. FX2N 가족에서 가장 다재다능한 출력 유형입니다.릴레이 접촉은 250VAC 또는 30VDC까지 전압에서 AC 및 DC 로드 모두를 전환합니다., 트랜지스터 출력 제한 없이 DC만 처리하거나 혼합된 AC/DC 부하에 대해 별도의 전원 공급 고려가 필요합니다.

기계 제어판, 전자기 밸브 파일럿 (24VDC), 모터 접촉기 (230VAC 코일),및 표시 램프 (24VDC 또는 230VAC) 는 중간 릴레 또는 전압 변환 없이 FX2N-64MR의 릴레이 접촉에 직접 모든 출력을 전선할 수 있습니다..

주요 사양

32 릴레이 출력 융통성 및 부하 호환성

FX2N-64MR-ES/UL의 릴레이 출력은 PLC 출력 코일이 전기를 공급받을 때 닫히는 기계적 접촉 ‧ 물리적으로 분리 된 전도기입니다.

이것은 특정 전압과 전류 범위 내에서 DC 부하에 제한된 고체 스위치인 트랜지스터 출력과 근본적으로 다릅니다.

FX2N-64MR의 각 릴레이 접촉은 250VAC (항압) 에서 2A로 지정되어 있습니다. 실제 기계 제어에서 이것은 다음을 포함합니다.

소레노이드 밸브 파일럿 (24VDC, 100~300mA):이 전류 범위의 공기 및 수압 밸브 파일럿은 릴레이 출력으로 직접 연결됩니다. 중재 릴레이가 필요하지 않습니다.

모터 스타터와 접촉기 스필 (230VAC, 50~200mA):중간 크기에 이르는 단相 또는 3相 모터용 모터 시작 스핀은 스핀의 전류가 2A 접촉 등급 내에 있는 경우에 릴레이를 통해 직접 연결된다.

표시등 (24VDC 또는 230VAC, 10~100mA LED 또는 진열등):전압 수준과 화전 (항항성) 및 LED (약량 용량) 부하 모두 리레 출력으로 직접 연결됩니다.

더 높은 전류의 스위치를 위한 릴레 스필:부하가 2A를 초과하면 큰 접촉기, 중요한 저항 난방기 FX2N 릴레이 출력이 중재 릴레이 스필을 구동합니다 (일반적으로 24VDC에서 0.1~0.2A),그리고 중간에 있는 릴레의 더 높은 등급 접촉은 무거운 부하에 연결.

릴레이 접촉은 출력 공동으로 그룹화됩니다: 공통 반환 단말기를 공유하는 출력 그룹.

이 그룹화는 서로 다른 출력 그룹에서 다른 전압 수준을 허용합니다. 일부 출력은 230VAC 부하를 구동하고 다른 일부는 24VDC 부하를 구동하며 별도의 공동체를 사용합니다.

8,000 단계의 RAM 프로그램 용량 및 메모리 확장

8,000단계 RAM 프로그램 메모리는 FX2N-64MR-ES/UL의 표준 용량이다.

MELSEC FX2N 프로그래밍에서 "단계"는 대략 하나의 사다리 명령 (연결, 스핀 또는 적용 명령) 에 해당한다.20 개의 순서로 컨베이어 시스템에 대한 전형적인 기계 제어 프로그램15개의 타이머와 10개의 카운터는 대략 500~2,000단계, 8,000단계 용량 안에 있습니다.

8,000단계 가까이 또는 그 이상에 있는 프로그램에서는 복잡한 다축 위치 프로그램, 광범위한 데이터 처리 프로그램또는 여러 기계 기능을 통합하는 프로그램 ∙ 옵션 메모리 카세트 (FX2N-EEPROM-8L 또는 FX2N-ROM-E1) 는 프로그램 저장 공간을 16개로 확장합니다., 000 단계이며 휘발성 없는 저장소를 제공합니다 (RAM은 배터리가 뒷받침되는 전원을 가동 할 때 프로그램을 유지합니다. EEPROM 카세트는 배터리 백업 없이 유지합니다.)

RAM 프로그램 메모리는 미쓰비시의 GX 개발자 또는 GX 워크스2 프로그래밍 소프트웨어를 사용하여 현장에서 프로그램을 수정 할 수 있습니다.그리고 다시 다운로드.

EEPROM를 지원하는 프로그램은 수정된 프로그램을 카세트에 기록해야 하며, 그 후 PLC에 설치된다.

고속 카운터 엑도더 통합

FX2N-64MR-ES/UL는 6개의 내장 고속 계기 입력 (HSC) 를 포함하고 있습니다. operating at counting rates significantly above the normal PLC scan cycle — enabling encoder-based position feedback and high-speed event counting without the scan cycle limitation that makes standard software counters unsuitable for fast signals.

고속 카운터 입력은 특정 입력 포인트 (X0에서 X7까지 다양한 HSC 구성에서) 를 사용하며 단일 단계 카운팅, 두 단계 분기 계산 (A / B 인코더) 를 지원합니다.그리고 단계 미분 계산.

인크리멘탈 인코더에서 A/B 단계 신호로 퀘어처 카운팅은 위치 카운팅과 방향 감지 모두를 제공합니다.FX2N-64MR을 기본 위치 설정 응용 프로그램에 적합하게 만드는, 컨베이어 길이 측정 및 액추에이터 위치 모니터링

까다로운 멀티 축 위치 설정 응용 프로그램을 위해 FX2N 플랫폼은 추가 위치 설정 모듈 (FX2N-10PG,FX2N-20GM) 는 기본 단위의 오른쪽 확장 버스에 특수 기능 모듈로 연결됩니다..

FAQ

Q1: 릴레이 출력은 같은 FX2N-64MR 기본 단위에서 AC 및 DC 로드 모두를 동시에 사용할 수 있습니까?

그래, 이것은 트랜지스터 출력보다 릴레이 출력의 주요 장점 중 하나입니다. FX2N-64MR의 각 출력 그룹은 자체 공통 단말기가 있습니다.다른 그룹에 다른 전원 공급 커먼즈 (24VDC 한 그룹에, 다른 230VAC) 는 각 그룹의 출력이 해당 전압에서 전환됩니다.

PLC 프로그램은 어떤 차이도 보이지 않습니다. 그것은 콘택트에서 어떤 전압이 전환되는지 상관없이 주소 (Y0, Y1, 등) 에 따라 출력 코일을 활성화합니다.

PLC의 내부 논리에서 릴레이 접촉의 물리적 격리 덕분에 이 혼합전압 구조가 안전하게 작동할 수 있습니다.

Q2: 릴레이 출력의 접촉 전기 수명은 무엇입니까? 높은 사이클 주파수는 어떻게 영향을 미칩니다?

미쓰비시는 평준 저항 부하 (2A / 250VAC) 를 위해 100,000 작업에서 릴레 접촉을 지정합니다. 인덕티브 부하 (솔레노이드 밸브 코일,콘택터 코일) 회로가 열릴 때 인덕티브?? 으로 인해 접촉 수명을 줄입니다..

FX2N 출력 주기가 빠르게 작동하는 애플리케이션에서예를 들어, SSR와 결합된 트랜지스터 출력은 연장된 접촉 수명을 위해 릴레이 출력보다 선호됩니다..

표준 기계 염기서열에 대해 전형적인 주기가 시간당 10~100 작업으로, 릴레이 출력은 몇 년의 신뢰할 수있는 서비스를 제공합니다.

Q3: FX2N-64MR-ES/UL에는 이더넷이나 연쇄 통신이 내장되어 있습니까? 아니면 추가 모듈이 필요합니까?

기본 FX2N-64MR에는 GX 개발자 또는 GX 워크스2를 통해 프로그래밍 연결을 위한 RS-422 주변 포트 (미니-DIN 커넥터를 사용하여) 가 있습니다.기본 장치에 내장 된 이더넷 또는 Modbus 통신이 없습니다.

통신 확장은 오른쪽 확장 버스에 장착된 통신 모듈을 통해 달성됩니다: FX2N-232-BD (RS-232C), FX2N-485-BD (RS-485), FX2N-232IF (RS-232C 고립),또는 FX2N-CNV-BD 후속 통신 모듈.

이더넷 통신에는 FX2N-ENET 또는 FX-Enet-BD 모듈이 필요합니다. 각 기본 단위는 최대 두 개의 통신 인터페이스 보드를 수용합니다.

Q4: FX2N는 중단됩니다. 새로운 기계 설계에 대한 Mitsubishi의 직접 후속자는 무엇입니까?

미쓰비시는 FX3U 시리즈 (제3세대) 와 FX2N의 뒤를 이어 FX5U/FX5UC 시리즈 (현대 세대) 를 출시했다.

FX5U-64MR/ES는 새로운 설계의 기능적 동등입니다. 32 DI + 32 릴레이 출력, 100VAC 공급,내장된 이더넷 및 RS-485 통신현재 미쓰비시 공장 지원.

FX2N 프로그램을 유지하는 것이 연속성을 위해 필수적인 기계의 경우 FX3U-64MR/ES는 더 가까운 기능적 일치이며 종종 FX2N에서 마이그레이션하는 것이 쉽습니다.같은 프로그래밍 환경을 사용하기 때문에.

Q5: FX3U/FX3G 시리즈의 확장 모듈은 FX2N-64MR-ES/UL 기본 단위로 연결될 수 있습니까?

아니. FX2N 및 FX3U / FX3G 시리즈는 다른 확장 버스 커넥터 및 프로토콜을 사용합니다. FX2N 확장 모듈 (FX2N-8EX, FX2N-8EYR, FX2N-4AD, 등)) FX2N 기본 장치의 오른쪽 측면 확장 연결 장치에 연결.

FX3U/FX3G 확장 모듈은 FX2N 기본 단위와 직접 호환되지 않습니다.

이것은 기존 FX2N 시스템에 대한 대체 확장 모듈 공급에 있어 중요한 고려 사항입니다. FX2N 호환 (또는 FX 호환) 확장 모듈만 지정되어야 합니다.
