| 원래 장소 | 독일 |
| 브랜드 이름 | HENGSTLER |
| 인증 | CE / cULus Listed / RoHS 2002/95/EC |
| 모델 번호 | S21-2048.001 |
폭넓은 작동 온도 범위는 15 °C에서 + 120 °C까지, 따라서 모터 용량의 최적 사용
높은 제한 주파수와 우수한 신호 품질, 최고 최고 속도 및 비 생산적 시간 낭비를 줄이도록 허용
장애에 대한 우수한 면역 (EN 61000-4-4, 클래스 4)
신호 제어 및 시스템 모니터링 (저전압, 오염, 디스크 손상, LED 사용 기간 종료) 으로 인한 높은 기능 안전
제어 및 오류 보완을 통해 높은 신호 품질
인증:
CE / cULus 목록 / RoHS 2002/95/EC
상세한 제품 설명
| 매개 변수 | 사양 |
|---|---|
| 가구 지름 | 53mm |
| 셰프트 지름 | 콩고 1/10 |
| 보호 클래스 셰프트 입력 (EN 60529) | IP40 |
| 보호급의 주택 (EN 60529) | IP40 |
| 셰프트 로드 축적 / 방사성 | 20 N / 90 N (조각형 고체 샤프트) |
| 장착 셰프 (크브 셰프) 의 축 끝 | ± 0.5mm |
| 짝짓기 셰프트의 방사성 유출 (반화 셰프트) | ± 0.1mm |
| 최대 속도 | 최대 12,000 rpm (연속), 최대 15,000 rpm (단기) |
| 토크 | ≤ 1Ncm |
| 진동 저항 (DIN EN 60068-2-6) | ≤ 100m/s2 (10... 2,000 Hz) |
| 충격 저항성 (DIN EN 60068-2-27) | ≤ 1,000m/s2 (6 ms) |
| 작동 온도 | 15 °C... +120 °C |
| 저장 온도 | 20 °C... +80 °C |
| 물체 가옥 | 알루미늄 |
| 무게 | 약 170g |
| 연결 | PCB 커넥터 및 케이블 |
| 매개 변수 | 사양 |
|---|---|
| 일반 설계 | DIN EN 61010-1에 따라 보호 클래스 III, 오염 수준 2, 과전압 클래스 II |
| 공급 전압 | DC 5V ± 10% |
| 최대 전류 부하 없이 | 120mA |
| 참조 신호 R | > 0.4V (1회전당 펄스) |
| 전환 신호 C, D | 시노스 ∙ 코시노스 1 Vpp (회전당 1 회전) |
| 추가 신호 (선택) | 시누스 코시누스 1 Vpp |
| 펄스 수 | 2048 |
| 3 dB 제한 주파수 | 500kHz |
| 절대적 정확성 | ±35′′ |

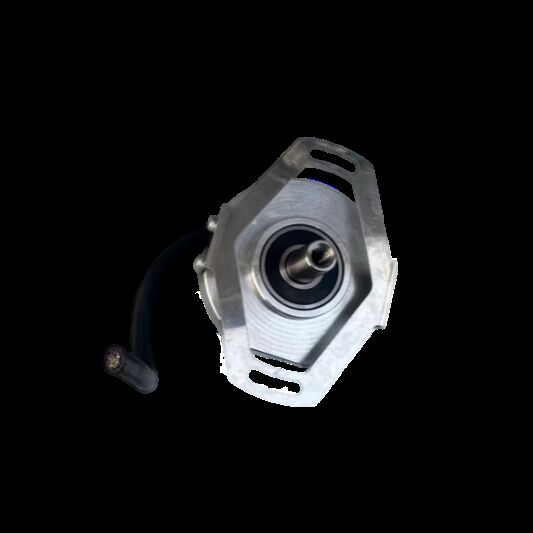

장편 사진
