하이덴하인 ERN 1380 인크레멘탈 로터리 인코더 ID 551126-12 1000 라인 1 Vpp 12 핀 방사선 연결

일부 인코더 사양은 타협을 요구하지 않습니다.세르보 모터 드라이브 또는 CNC 기계 도구 축이 수백만의 사이클을 통해 정확성을 유지하는 위치 피드백 장치를 필요로 할 때, 진동, 그리고 연속 생산의 축적 된 스트레스 551126-12ID 번호는하이덴하인 ERN 1380-1000-62S12-30: 통합 베어링, 스테터 결합 마운트, 1,000 라인 카운트, 시누소이드 1 Vpp 출력 및 12 핀 방사성 플러그 커넥터.독일에서 제작된 엔지니어링 표준으로 하이덴하인이 전 세계 기계 도구의 정밀 측정의 기준이되었습니다..

확인된 사양

스테이터 결합 장착 기계 지능 을 통 한 정확성

ERN 1380은 모터 샤프트와 인코더 사이의 딱딱한 결합에 의존하기 보다는, Heidenhain의 인코더 가족을 단순한 샤프트 결합 장치와 구별하는 장착 방법을 사용합니다.스타터 결합접근 방식은 인코더 샤프트가 모터 샤프트에 직접 연결될 수 있도록 하고, 인코더 하우스 (스타터) 는 작은 오차를 흡수하는 결합 요소 (clutch element) 를 통해 모터 플랜지에 고정되어 있습니다.축적 놀이, 그리고 모터 샤프트와 인코더 장착면 사이로 기울입니다.

스타터 결합은 모터와 회전 인코더 사이의 플레이를 보완하여 부정확성을 수정합니다. ±0.5mm까지의 기울기 및 축적 플레이도 안정적으로 보완 할 수 있습니다.그리고 결합 또한 평면 표면에 쉽게 장착을 촉진.

그 결과 생산 기계의 실제 기계적 불완전성을 수용할 수 있는 장착 장치가 만들어졌습니다. 이러한 불완전함이 신호 품질을 저하시키지 않고 말이죠. The encoder delivers its rated accuracy regardless of minor shaft runout or mounting face deviations — which is why this configuration has become the standard for servo motor feedback in machine tool applications.

1,000-라인 카운트 및 1 Vpp 시누소이드 출력

의1회전당 1000줄라인 카운트는 엔코더가 전체 샤프트 회전 당 얼마나 많은 광 신호 주기를 생성하는지 정의합니다.시누소이드 1 Vpp 신호— smooth sine and cosine waves across the full signal amplitude — which the connected interpolation electronics in the CNC or servo drive can then subdivide to achieve position resolution far exceeding the 11,000개의 물리적인 선들이 있습니다.

전형적인 인터폴레이션 요인 5 ×에서 1,000 ×로, 표준 HEIDENHAIN 또는 호환되는 인터폴레이터를 공급하는 1 Vpp 출력으로 1,000 줄의 인코더는 5의 효과적인 위치 해상도를 제공할 수 있습니다.000에서 1,000이 때문에 시누소이드 출력 인코더는 높은 해상도의 위치 피드백 문제가있는 곳마다 지정됩니다.밀링 머신, 그리고 위치 정확성이 부분 품질을 직접적으로 좌우하는 기어 hobbing 장비.

~ 1 Vpp 신호 표준은 또한 HEIDENHAIN의 IK 및 IBV 인터폴레이션 전자 장치의 네이티브 입력 형식입니다.그리고 추가 신호 조건 없이 대부분의 현대 CNC 서보 드라이브에 의해 받아들여집니다..

12핀 방사성 플러그 커넥터

551126-12의 전기 연결은직선, 이중 줄, 12핀 플러그 커넥터, 잠금 장치,방사선 방향케이블 출구는 인코더의 회전 축에 세로입니다.이 방향은 모터에 장착 된 세르보 피드백 인코더에서 표준이며, 케이블은 축적 클리어런스 제약없이 모터 끝 면에서 깨끗하게 이동해야합니다..

받침벽이 있는 이중 줄 로킹 커넥터는 기계 도구 스핀들 또는 서보 축의 기계적 환경 하에서 느슨하지 않는 진동 저항성, 안전한 연결을 제공합니다.대체 또는 유지보수용, 설치 전에 현존하는 배선 설비에 대한 핀 수 (12), 커넥터 방향 (광선) 및 잠금 유형을 확인하는 것이 필수적입니다.

ERN 1380을 사용하는 곳

ERN 1380 시리즈는 HEIDENHAIN 인코더 카탈로그에서 특정하고 잘 정의된 응용 공간을 차지합니다. CNC 기계 도구 및 산업 자동화에 대한 서버 모터 피드백입니다.통합 베어링의 조합, 스타터 결합, 1 Vpp 출력, 그리고 컴팩트한 구조로

CNC 서보 모터 피드백- 가공 센터, CNC 턴, 턴 센터에서 공급 축을 움직이는 AC 서보 모터에 직접 셰프 장착그리고 쇄기 기계에서 인코더가 모터의 공장 위치 피드백을 대체하거나 복원합니다.

1 Vpp 입력으로 드라이브 전자시누소이드 1 Vpp 인크리멘탈 인코더 신호를 표준 피드백 인터페이스로 받아들이는 주요 기계 도구 및 드라이브 제조업체의 세르보 증폭기 및 CNC 제어 장치

고해상도 위치 축- 선형 또는 회전 위치 스테이지에서 시누소이드 출력, 하류 인터폴레이션 전자 장치와 결합기계적으로 견고한 장치에서 미크론 이하 또는 활초 수준 해상도를 달성합니다.

후장 및 교체 유지보수- 원본 인코더가 고장 나거나 손상되거나 노후로 악화된 경우 서버 모터 또는 기계 축에 있는 인코더 기능을 복원합니다.ID 번호 551126-12는 주문하거나 정확한 교체 제품을 지정하기 위해 직접 HEIDENHAIN 카탈로그 참조입니다

EDM 및 정밀 밀링 장비- 높은 신호 품질, 뛰어난 신호 순수성 및 환경 오염에 대한 면역을 요구하는 애플리케이션ERN 1380의 검증된 광학 스캔 기술이 수십 년 동안 안정적인 서비스를 입증 한 경우

헤이덴하인 가족에서 ERN 1380

HEIDENHAIN의 인코더 포트폴리오 내에서 ERN 1380은 더 넓은 ERN 시리즈의 일부입니다.다양한 라인 카운트 및 출력 신호 유형에 사용할 수 있습니다.1380호는 그 가족 내의 특정 하우징과 샤프트 구성을 반영하며,000 라인 1 Vpp 변수 (ID 551126-12) 는 200V 클래스 서보 드라이브를 사용하는 기계 도구에서 서보 피드백을 위해 가장 일반적으로 지정된 구성 중 하나입니다..

ERN 회전 인코더는 통합 베어링과 장착 된 스테터 결합을 갖추고 있습니다. 정확도를 크게 감소시키지 않고 방사선 류트 및 정렬 오류를 보상합니다.인코더 샤프트는 측정해야 하는 샤프트와 직접 연결되어 있습니다.. 샤프트의 각속도 동안,스타터 결합은 라인링의 마찰에 의한 토크만 흡수해야 하며, 이는 높은 역학적 성능과 높은 자연 주파수를 가져옵니다..

이 디자인 철학은 최소 베어링 부하, 높은 동적 성능, and mechanical error compensation through the stator coupling — explains why ERN encoders appear on servo motors in CNC machine tools from essentially every major machine builder that sources from the European and Japanese precision motion control ecosystem.

주문 명문

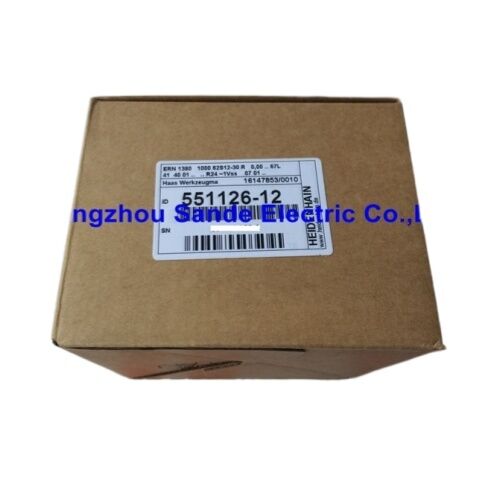

부품 번호551126-12하이드엔하인입니다신원번호전체 모델 문자열은ERN 1380-1000-62S12-30. 두 참조는 동일한 단위를 식별합니다. 교체 소싱 할 때, 귀하의 기존 인코더 라벨에 대한 ID 번호와 전체 모델 문자열을 모두 확인ERN 1380 가족에는 여러 줄 수와 다른 ID 번호를 가진 커넥터 구성이 포함되어 있기 때문에.

FAQ

Q1: 1 Vpp 출력 신호는 무엇을 의미하며 어떤 전자 장치가 필요합니까?

의~ 1 Vpp출력은 시누소이드 아날로그 신호입니다. 엑도더는 시노스 및 코시노스 파동을 출력하며, 최대 진폭은 약 1 볼트입니다.이 신호는 servo 드라이브 또는 CNC 제어에서 인터폴레이션 전자에 공급됩니다시멘스, 인드라마트 및 하이덴하인 iTNC 시스템을 포함한 대부분의 현대 HEIDENHAIN 호환 된 CNC 제어 장치 및 서보 드라이브는 1 Vpp를 직접 수용합니다.이 인코더를 설치하기 전에 당신의 서보 드라이브 또는 제어 1 Vpp 인코더 입력을 지정 확인.

Q2: 스테터 결합은 무엇이며 주기적인 유지 보수가 필요합니까?

스테이터 결합은 스프링 플렉스 요소로 인코더 하우징과 모터 장착 플랜지를 연결합니다.그것은 소규모 오차와 축적 플레이를 흡수하는 동안 모터 샤프트를 정확하게 따라 인코더 샤프트를 허용- 일례 유지보수가 필요하지 않습니다. - 접착기는 수동 기계적 요소입니다.그것은 작동 중에 가구 회전 방지 하에 HEIDENHAIN의 토크 사양에 따라 고정되어야 합니다.

Q3: 551126-12은 동일한 줄 수를 가지고 있지만 다른 커넥터 구성을 가진 오래된 ERN 1380을 직접 대체 할 수 있습니까?

인코더 몸과 장착은 동일한 라인 카운트와 같은 ERN 1380 변종에 동일하지만 커넥터 유형, 핀 카운트 및 케이블 출구 방향은 변종에 따라 다릅니다. 551126-12은12핀 방사성 플러그 커넥터원래 설치가 다른 커넥터 (축 출구, 다른 핀 수 또는 케이블 버전) 를 사용하는 경우 배선 허리네스를 조정해야합니다.항상 교체 주문하기 전에 기존 인코더 라벨에 전체 ID 번호를 확인.

Q4: 이 인코더를 인터폴레이션 전자 장치로 사용할 때 효과적인 위치 해상도는 무엇입니까?

1000줄 계산은 회전당 1,000개의 시노스/코시노스 주기를 제공합니다.5 × 인터폴, 효과적 카운트는 5,000 카운트/rev입니다.1,000 × 중첩(HEIDENHAIN IBV 및 유사한 장치에서 사용할 수 있습니다), 효과적인 해상도는 1,000어떤 CNC 설비에서 사용되는 실제 해상도는 서보 드라이브 또는 제어 장치에 구성된 인터폴레이션 요인에 달려 있습니다.시누소이드 1 Vpp 인코더는 이러한 해상도의 하류 곱이 필요한 응용 프로그램에서 TTL 인코더보다 특별히 선택됩니다..

Q5: 551126-12은 여전히 생산되고 있으며 서비스 대체로 사용할 수 있습니까?

ERN 1380 시리즈는 성숙한 HEIDENHAIN 제품 라인입니다. 551126-12 ID는 일부 유통자 카탈로그에서 중단된 것으로 나타났습니다.이는 HEIDENHAIN가 새로운 ERN 세대로 통합됨에 따라 장기 제품군에서 특정 구성에 공통적입니다.현재 HEIDENHAIN에 의해 승인 된 서비스 채널 및 산업 후품 시장에서 교체 할 수 있습니다.이것은 글로벌 CNC 기계 도구 함대에서 가장 널리 설치 된 세르보 인코더 구성 중 하나입니다시간적으로 중요한 주문을 하기 전에 공급업체와 현재 가용성을 확인하세요.
