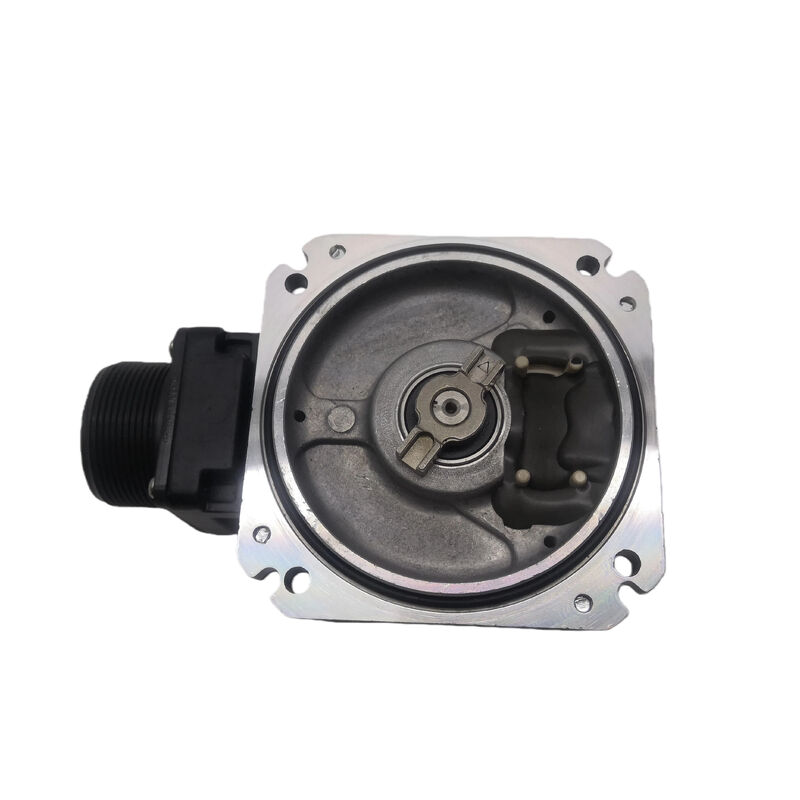

미쓰비시 OSE105S2 서보 모터 엔코더
HC 시리즈 모터용 고해상도 증분 피드백
위치 결정 기능을 구현하는 부품
서보 모터는 모든 주목을 받지만, 실제 작업은 엔코더가 수행합니다. CNC 축이 목표 지점에서 마이크론 단위로 멈추거나, 서보 모터가 절삭 하중 하에서 위치를 유지하거나, 드라이브가 샤프트가 몇 분의 1도만큼 벗어났음을 감지할 때마다 해당 정보는 엔코더에서 나옵니다. "미쓰비시 OSE105S2"는 미쓰비시의 "HC 및 HCR 시리즈 서보 모터"에 사용되는 증분 회전 광학 엔코더이며, 이 엔코더가 하는 일을 이해하면 모터 자체를 교체하는 것만큼이나 올바르게 교체하는 것이 중요한 이유를 알 수 있습니다.
이것은 "플랜지 장착형 증분 엔코더"로 서보 모터 후면에 장착되어 샤프트 위치와 속도를 실시간으로 읽고 "8핀 커넥터 인터페이스"를 통해 서보 드라이브로 데이터를 다시 전송합니다. "A, B, Z 위상 신호"를 출력합니다. 이는 방향 및 위치 카운팅을 위한 2상 A 및 B 채널과 참조 및 호밍 작업을 위한 회전당 한 번의 Z 인덱스 펄스입니다. 해상도는 "회전당 1,000,000 펄스"이며, 이는 이 모터들이 CNC 애플리케이션에서 알려진 정밀한 위치 결정 능력으로 직접 이어집니다.
미쓰비시 전기 정밀 표준에 따라 일본에서 제조된 OSE105S2는 전 세계적으로 활발하게 생산 서비스 중인 미쓰비시 제어 공작 기계의 대규모 설치 기반의 피드백 백본입니다.
기술 사양
| 매개변수 |
값 |
| 엔코더 유형 |
증분 회전 광학 엔코더 |
| 해상도 |
회전당 1,000,000 펄스 |
| 출력 신호 |
A, B, Z 위상 (2상 + 인덱스) |
| 커넥터 |
8핀 플랜지 마운트 |
| 감지 기술 |
광학 |
| 장착 스타일 |
플랜지 마운트 (모터 후면) |
| 호환 모터 시리즈 |
미쓰비시 HC 시리즈, HCR 시리즈 |
| 일반적인 모터 응용 분야 |
HC-SF, HC-SFS, HC-MF, HC-KFS 및 관련 변형 |
| 원산지 |
일본 |
OSE105S2가 시스템에서 실제로 하는 일
증분 엔코더는 위치를 저장하지 않고 움직임을 계산합니다. 샤프트가 회전할 때마다 엔코더 내부의 광학 디스크가 광원을 통과하여 A 및 B 채널에서 전기 펄스를 생성합니다. 드라이브는 이러한 펄스를 계산하고 알려진 참조 지점에 대한 상대적인 위치를 추적합니다. Z 위상 펄스는 한 번의 완전한 회전을 표시하며 시작 시 참조 지점을 설정하거나 확인하는 데 사용됩니다.
회전당 1,000,000 펄스의 OSE105S2는 서보 드라이브에 매우 정밀한 각도 분해능을 제공하기에 충분한 해상도를 제공합니다. 위치 카운트 간의 차이가 너무 작아서 폐쇄 루프 제어 시스템이 거친 보정 대신 미세한 편차에 부드럽게 반응할 수 있습니다. 이것이 이 엔코더가 장착된 HC 시리즈 모터가 낮은 해상도의 피드백이 생성하는 스텝 또는 헌팅 동작을 나타내는 대신 속도 범위에서 부드럽고 반응성이 좋게 느껴지는 이유입니다.
광학 감지 기술은 엔코더를 전자기 간섭에 강하게 만듭니다. 이는 스핀들 드라이브 노이즈, VFD 스위칭 및 기타 EMI 소스가 존재하고 자기 민감 피드백 시스템의 위치 데이터를 손상시킬 수 있는 CNC 기계 환경에서 관련이 있습니다.
어떤 모터가 OSE105S2를 사용하는가
OSE105S2는 공장 통합형이 아닌 별도 장착형 엔코더를 사용했던 구형 미쓰비시 "HC 시리즈 모터"와 관련이 있습니다. 이 엔코더를 사용하는 것으로 알려진 모터에는 "HC-SF, HC-SFS" 계열의 변형과 "HC-MF 및 HCR 시리즈" 모터가 포함됩니다. 또한 해당 세대의 "MR-J 시리즈 앰프"와 함께 사용하도록 지정된 모터와 함께 나타납니다.
이는 HC-MFS 또는 HF-SP 시리즈와 같은 최신 미쓰비시 서보 모터와 대조됩니다. 이 모터들은 엔코더가 밀봉된 장치로 모터 하우징에 직접 통합되어 있습니다. 이러한 모터의 경우 엔코더는 별도로 교체 가능한 부품이 아닙니다. OSE105S2의 독립형 아키텍처는 호환되는 HC 시리즈 모터에서 엔코더가 고장날 때 모터 본체 자체는 완벽하게 수리 가능할 수 있으며 엔코더만 교체하면 된다는 것을 의미합니다.
교체 시 고려 사항
OSE105S2는 레거시 미쓰비시 서보 시스템에 대한 가장 일반적인 엔코더 예비 부품 중 하나입니다. 엔코더 고장은 일반적으로 다음과 같이 나타납니다.
- MR-J 시리즈 앰프의 엔코더 오류 경고
- 헌팅 또는 위치 오류를 유발하는 불안정하거나 일관성 없는 위치 피드백
- 참조/홈 위치 손실
- 진단 모니터링 중 보이는 엔코더 신호선의 과도한 노이즈
엔코더를 교체하기 전에 케이블 손상 및 커넥터 오염을 배제할 가치가 있습니다. 모터 후면의 8핀 커넥터는 많은 CNC 설치에서 냉각수 및 파편에 노출되어 있으며 엔코더 고장을 모방하는 신호 문제의 일반적인 원인입니다.
OSE105S2 교체품을 구할 때, 단순히 전원을 켜는 것뿐만 아니라 호환되는 미쓰비시 서보 시스템에서 테스트된 장치인지 확인하십시오. 실제 기능 테스트는 광학 디스크 무결성, 신호 출력 품질 및 Z 위상 펄스 정확도를 확인합니다. 이 중 어느 것도 시각적 검사만으로는 확인할 수 없습니다.
자주 묻는 질문
Q1: 어떤 미쓰비시 서보 모터가 OSE105S2 엔코더를 사용합니까?
A: OSE105S2는 미쓰비시 "HC 시리즈 및 HCR 시리즈" 서보 모터와 함께 사용되며, HC-SF, HC-SFS, HC-MF, HC-KFS 계열의 변형 중 통합 장치가 아닌 별도 장착형 후면 엔코더를 사용하는 모터가 포함됩니다. 특정 모터가 이 엔코더를 사용하는지 확실하지 않은 경우 모터 명판을 확인하고 미쓰비시의 모터-엔코더 호환성 문서와 일치시키십시오.
Q2: OSE105S2는 증분 엔코더입니까, 절대 엔코더입니까?
A: 이것은 "증분" 엔코더입니다. A, B, Z 위상 2상 신호를 출력하고 참조 지점에 대한 샤프트 움직임을 계산합니다. 전원 사이클을 통해 절대 위치 데이터를 유지하지 않습니다. 관련 "OSA105S2"는 절대형 변형입니다. 전원 차단 시 위치 유지가 필요한 시스템의 경우 절대형 버전이 올바른 선택입니다. 교체 주문 전에 원래 모터에 어떤 유형이 장착되었는지 확인하십시오.
Q3: OSE105S2를 전체 서보 모터를 교체하지 않고 교체할 수 있습니까?
A: 예, 이것이 이 엔코더 아키텍처의 실용적인 장점 중 하나입니다. OSE105S2는 모터 후면에 별도로 장착되며 모터 권선 및 베어링이 여전히 수리 가능한 경우 독립적으로 교체할 수 있습니다. 이는 특히 고용량 HC 시리즈 모터의 경우 엔코더만 교체하는 것이 전체 모터 교체보다 훨씬 경제적일 수 있습니다.
Q4: OSE105S2 고장을 나타내는 경고는 무엇입니까?
A: 일반적인 징후로는 MR-J 앰프의 엔코더 오류 경고, 일관성 없는 위치 피드백, 저속에서의 축 헌팅, 홈 참조 위치 손실 등이 있습니다. 엔코더 고장을 가정하기 전에 8핀 케이블과 커넥터에 물리적 손상, 부식 또는 냉각수 유입이 있는지 검사하십시오. 이러한 문제는 실제 엔코더 하드웨어 고장과 동일한 경고 코드를 생성하는 신호 결함을 유발합니다.
Q5: 업그레이드된 시스템에서 OSE105S2를 대체할 수 있는 더 새로운 엔코더가 있습니까?
A: MR-J2에서 MR-J2S 또는 최신 앰프 세대로 업그레이드되는 기계의 경우 엔코더도 변경해야 합니다. MR-J2S 드라이브는 다른 직렬 엔코더 프로토콜을 사용합니다. 이러한 경우 모터와 엔코더는 일반적으로 업그레이드의 일부로 함께 교체됩니다. 원래 MR-J2 시스템에 남아 있는 기계의 경우 OSE105S2는 올바른 교체 부품으로 유지됩니다.
주문 전에 모터 호환성 및 엔코더 유형을 확인하십시오. OSE105S2는 증분 유형입니다. 원래 사양과 일치하는지 확인하십시오.
