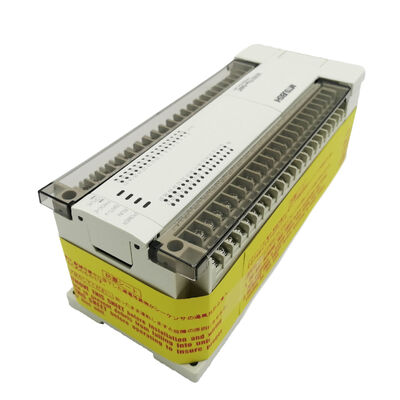

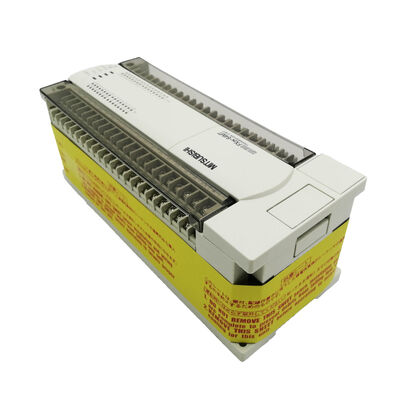

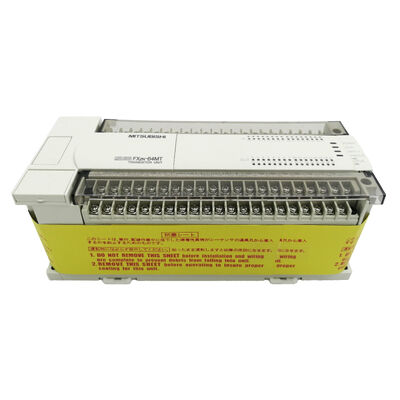

MITSUBISHI PLC 프로그래밍 가능한 논리 컨트롤러 트랜지스터 출력 FX2N-64MT-001 FX2N64MT001 FX2N-64MT-OO1

미쓰비시 FX2N-64MT-001 | MELSEC FX2N 64점 트랜지스터 출력 PLC — 32 DI / 32 DO, 8K 단계, RS-422, 24VDC

부품 번호:FX2N-64MT-001

제조사:미쓰비시전기(일본)

제품 유형:PLC 본체 — MELSEC-F FX2N 시리즈

총 I/O:64개(입력 32개/트랜지스터 출력 32개)

64점, 트랜지스터 출력, 펄스 제어 내장

FX2N-64MT-001은 미쓰비시 FX2N 시리즈의 64점 트랜지스터 출력 기본 유닛으로, CPU, 메모리, 전원, I/O, RS-422 통신 포트가 하나의 모듈에 포함되어 있습니다. 프로그램을 시작하는 데 추가로 필요한 것은 없습니다. 24V 전원을 연결하고 GX Developer 또는 GX Works2로 프로그래밍하면 실행됩니다.

여기서는 트랜지스터와 릴레이의 구별이 중요합니다. 릴레이 출력 FX2N 장치(FX2N-64MR)는 더 높은 유도 부하 및 AC 회로를 처리하지만 밀리초 단위로 전환되고 접촉 수명에 따라 마모됩니다. -MT의 트랜지스터 출력은 마이크로초 단위로 전환되며 접점 마모가 없으며, 결정적으로 Y0 및 Y1은 내장된 PLSY를 사용하여 최대 100kHz에서 펄스 트레인을 생성할 수 있습니다.

PLSR, DRVA 및 DRVI 위치 지정 명령어. 대형 I/O 베이스와 함께 서보 또는 스테퍼 축 제어가 필요한 기계의 경우 단일 또는 이중 축 애플리케이션에서 별도의 FX2N-1PG-E 포지셔닝 모듈이 필요하지 않습니다.

32개의 입력에는 X0~X5가 고속 카운터 채널(최대 60kHz)로 포함되어 있어 엔코더 피드백 및 고속 근접 센서 카운팅에 적합합니다. 32개의 소스형 트랜지스터 출력은 각각 5~30V DC에서 최대 0.5A를 처리합니다.

확장 및 메모리

FX2N 확장 버스는 기본 장치 오른쪽에 디지털 입력 모듈(FX2N-16EX, FX2N-32EX), 디지털 출력 모듈(FX2N-16EY, FX2N-32EY) 및 아날로그 모듈(FX2N-2AD, FX2N-4AD, FX2N-2DA, FX2N-4DA)을 연결합니다. 총 확장 가능한 I/O는 256포인트입니다. 특수 기능 모듈(포지셔닝 장치, 추가 통신 카드)은 동일한 체인에 연결됩니다.

내장된 8,000단계 RAM은 대부분의 단일 기계 프로그램을 포괄합니다. 전면 패널 소켓의 메모리 카세트는 이를 16,000단계까지 확장합니다(배터리 의존성이 없는 비휘발성 저장 장치의 경우 FX2N-EEPROM-16L).

RS-422 포트는 또한 최대 8개의 FX2N 장치 간의 N:N P2P 네트워킹을 지원합니다. 데이터 레지스터와 비트 장치는 추가 통신 래더 명령 없이 자동으로 공유됩니다.

주요 사양

FAQ

Q1: 트랜지스터 채널당 및 모든 출력에 걸친 최대 출력 전류는 얼마입니까?

각 채널은 5~30V DC에서 최대 0.5A를 처리합니다. 32개 채널 전체의 총 동시 출력 전류는 장치의 내부 전원 공급 장치에 의해 제한됩니다. 일반적으로 전체 출력 그룹의 경우 약 8A입니다. 많은 출력이 0.5A 또는 그 근처에서 동시에 실행되는 경우 시스템 설계 중에 총 부하가 이 예산 내에 유지되는지 확인하십시오.

Q2: 내장된 Y0/Y1 펄스 출력은 FX2N-1PG-E와 동일하게 100kHz입니다. 포지셔닝 모듈을 언제 추가할 가치가 있나요?

둘 다 100kHz 펄스열을 생성합니다. 내장된 출력은 간단한 지점 간 위치 지정을 다루는 PLSY, PLSR, DRVA 및 DRVI 래더 명령을 사용합니다. FX2N-1PG-E는 내장 명령 세트가 직접 복제할 수 없는 원점 복귀, 2단 속도 접근, 인터럽트 트리거 정지 등 전용 포지셔닝 모드를 추가합니다. 간단한 단일 또는 이중 축 위치 지정의 경우 내장 출력이 적합하며 -1PG-E는 필요하지 않습니다.

Q3: FX2N-64MT-001은 계속 지원됩니까?

FX2N 시리즈는 단종되었습니다. 새로운 설계의 경우 Mitsubishi는 FX5U(MELSEC iQ-F)를 권장합니다. 기존 FX2N 설치의 경우 GX Works2는 프로그래밍 및 모니터링을 계속 지원합니다. FX2N-64MT-001은 산업 잉여 시장을 통해 구입할 수 있습니다.

Q4: 프로그램 메모리를 8,000단계 이상으로 확장할 수 있습니까?

예. 전면 패널 소켓의 메모리 카세트는 용량을 16,000단계까지 확장합니다. FX2N-EEPROM-16L은 배터리 백업 없이 프로그램을 유지하는 EEPROM 기반 비휘발성 스토리지를 제공합니다. 이는 배터리 액세스가 어렵거나 유지 관리가 자주 발생하지 않는 경우에 유용합니다.

Q5: FX2N-64MT-001은 Mitsubishi MR-J 시리즈 서보 앰프를 제어할 수 있습니까?

예 — 서보 증폭기의 펄스 입력 단자에 연결된 내장 Y0/Y1 트랜지스터 펄스 출력을 통해 최대 2개 축에 대한 DRVA/DRVI 위치 지정 명령을 사용합니다. 보다 정교한 서보 제어(원점 복귀 시퀀스, 2단 속도 접근, 캠 프로필)를 위해서는 FX2N-1PG-E 포지셔닝 모듈을 추가하세요. Mitsubishi의 애플리케이션 노트는 MR-J2S, MR-J3, MR-JN 및 MR-JE 증폭기에 대한 배선 예를 제공합니다.
