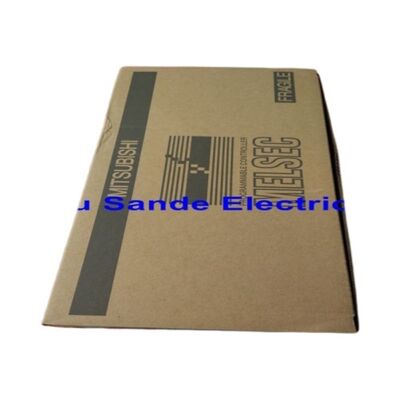

미츠비시 PLC 프로그램 가능 논리 컨트롤러 FX2N-48MR-001 FX2N48MR001 FX2N-48MR-OO1

미쓰비시 FX2N-48MR-001 MELSEC FX2N 48 포인트 컴팩트 PLC 24 DI / 24 릴레이 출력 100240VAC / 50VA / 8K 단계 RS-422

48 포인트, 릴레이 출력, AC 공급 FX2N-48MR의 실용적인 프로파일

FX2N-48MR-001는 MELSEC FX2N 가족의 48점 멤버입니다. 64점 FX2N-64MR에서 I/O 수에서 한 단계 낮고 32점 FX2N-32MR에서 한 단계 높습니다.24개의 디지털 입력과 24개의 릴레이 출력, 이 수에 맞는 애플리케이션에 확장 모듈이 필요하지 않습니다.

"MR" 지명은 출력 유형 표시자입니다: M = 주 단위, R = 릴레이 출력. 릴레이 접촉자는 AC 및 DC 로드 모두 전환합니다. 24 출력 24VDC 전자기 밸브 코일을 제어 할 수 있습니다.230VAC 모터 콘택터 코일, 같은 컨트롤러에서 혼합 전압의 표시등, 각 릴레이 접촉은 PLC의 내부 논리에서 전기적으로 분리됩니다.이 전압 유연성은 왜 릴레이 출력 변종이 다른 전원 공급 장치에서 다른 전압의 부하를 공급하는 필드 배선이있는 기계 패널에서 관련성이 남아있는 이유입니다..

동류 전원 공급은 100~240VAC를 수용합니다. 같은 컨트롤러는 하드웨어 변경 없이 북미 120VAC 패널 또는 유럽 230VAC 패널을 전원합니다.

주요 사양

FX2N-48MR-001 FX2N 범위에서

FX2N 메인 유닛 가족에는 5 개의 크기가 있습니다: 32MR, 48MR, 64MR, 80MR, 128MR ∙ 모든 릴레이 출력, 모든 AC 전원, 모두 동일한 RS-422 프로그래밍 포트와 8,000 단계 프로그램 메모리.48MR는 두 번째로 작은 크기에 있습니다.20개의 센서 입력, 15개의 액추에이터 출력, 그리고 미래의 배선을 위한 몇 개의 예비 포인트를 필요로 하는 기계의 경우, 48MR는 64MR의 더 큰 발자국과 비용 없이 충분한 I/O를 제공합니다.

-001 후자는 일본 국내 전압 사양과는 달리 FX2N-48MR standard 국제 전력 입력 범위 (100240VAC) 의 국제 버전을 식별합니다.일본 시장 이외의 설비에 적합한 변형입니다..

적용 시나리오

컨베이어 및 분류 시스템:24 근접 센서, 광전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지전지.

포장 및 충전 기계:공기 밸브 파일럿 (24VDC), 모터 시작 스필 (230VAC) 및 신호 램프 모두 동일한 릴레 접촉자. 혼합 전압 필드 부하에 중간 릴레 변환이 필요하지 않습니다.

기계 유지보수 부대:FX2N-48MR를 탑재한 많은 기계들이 전 세계적으로 생산되고 있다.동일한 모델 번호를 가진 교체 프로그램 수정 또는 출력 단계 하드웨어 변경이 필요하지 않고 원래 I / O 주소 지도와 출력 배선 유지.

FAQ

Q1: FX2N-48MR-001과 FX2N-48MR-ES/UL의 차이점은 무엇입니까?

-001 후자는 UL/cUL 인증이 없는 국제 변종을 식별합니다.-ES/UL 후자는 엄격한 UL 인증 요구 사항이있는 북미 시장에 대한 동일한 국제 사양과 UL 및 cUL 목록을 식별합니다.. 둘 다 전기적으로 동일합니다. UL 목록의 제어 구성 요소가 필요한 북미 설비에 대해 -ES/UL를 지정하십시오.-001은 CE 인증이 규제 요구 사항을 충족하는 시장에 적합합니다..

Q2: FX2N-48MR-001에 확장 모듈을 추가 할 수 있습니까?

예. FX2N는 오른쪽 확장 버스에서 최대 8 개의 확장 모듈을 지원합니다. 확장 모듈은 디지털 및 아날로그 I/O를 추가합니다.전체 시스템 최대 256 I/O 포인트통신을 위해, FX2N-232-BD (RS-232), FX2N-485-BD (RS-485/Modbus), 또는 FX2N-CNV-BD는 후속 통신 모듈과 함께 일련 인터페이스 기능을 추가합니다.

Q3: 어떤 프로그래밍 소프트웨어가 필요합니까?

GX 개발자 또는 GX 워크스2 FX2N 가족을 위한 Mitsubishi의 프로그래밍 환경.GX Works3 (iQ-R 시리즈) 또는 표준 IEC 61131-3 편집기는 일반적으로 호환성 구성없이 FX2N에 직접 연결되지 않습니다.. GX 워크스2는 FX2N의 사다리 논리 FBD와 PID, Modbus, HSC 및 PTO/PWM를 포함한 FX 시리즈 명령어 세트를 지원합니다.

Q4: FX2N-48MR의 릴레 접촉 전기 수명은 얼마입니까?

미쓰비시는 평형 저항 부하 (2A / 250VAC) 에서 100,000 작업에서 릴레이 접촉을 지정합니다.인덕티브 DC 로드 (솔레노이드 코일) 는 전압 스파이크가 끄는 시에 활을 통해 접촉 수명을 줄인다. DC 인덕티브 로드 상의 자유 스퀴 다이오드가 이것을 억제하고 접촉 수명을 크게 연장한다.고 주파수 순환 출력에는 트랜지스터 출력 변수 (FX2N-48MT) 가 더 적합합니다.

Q5: 생산이 중단된 FX2N-48MR에서 이동 경로는 무엇입니까?

미쓰비시의 FX5U-48MR/ES는 현재 FX5 시리즈의 직접적인 기능적 동등입니다. 24DI, 24 릴레이 출력, 100VAC 공급,그리고 RS-485마이그레이션은 GX 워크스3에서 프로그램 재확인을 필요로 합니다 (GX 워크스2 수출은 프로세스를 지원합니다); 명령어 세트는 크게 호환되지만 일부 차이점에는 주의가 필요합니다.FX2N 프로그램이 변경되지 않아야 하는 설비의 경우, FX3U-48MR/ES는 같은 GX Works2 환경과 가까운 마이그레이션 목표입니다.
