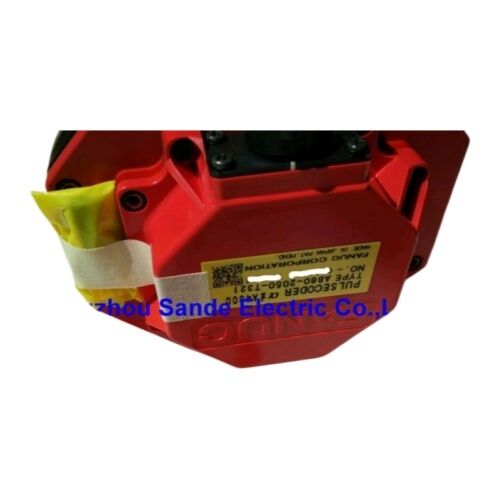

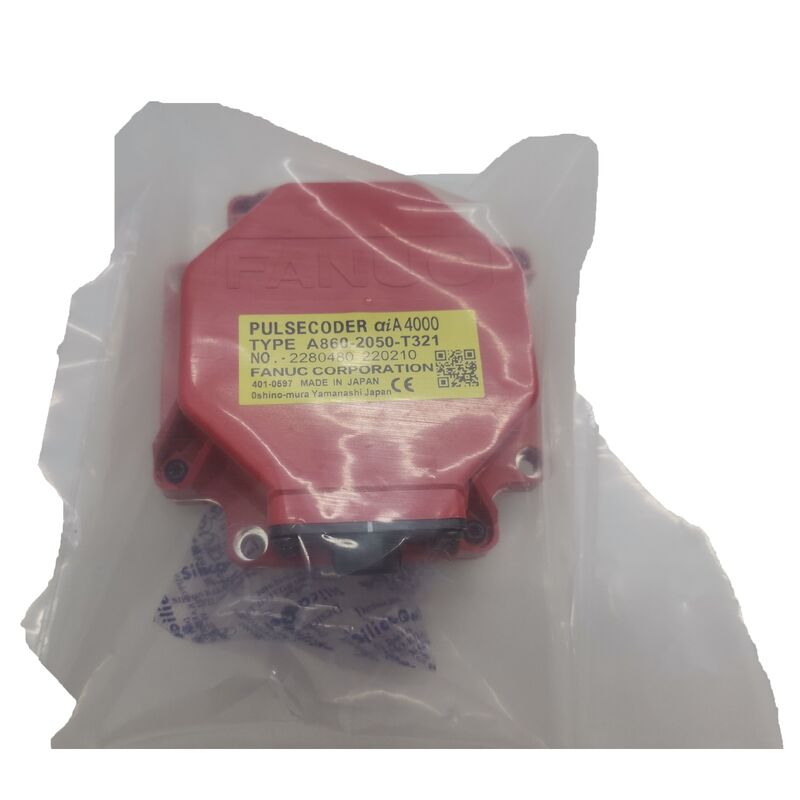

FANUC A860-2050-T321 펄스 코더 — Alpha i 시리즈 AC 서보 모터용 aiA4000 절대값 엔코더

CNC 기계가 실행하는 모든 위치 지정 명령은 제어 장치가 모터 샤프트의 정확한 위치를 알 때 시작됩니다. FANUC A860-2050-T321은 FANUC의 Alpha i 시리즈 서보 모터에서 해당 정보를 제공하는 절대값 펄스 코더입니다. 이 제품은 고해상도, IP67 등급의 절대값 엔코더로, 20년 이상 정밀 가공 센터, 선반 센터 및 산업용 로봇에 사용되어 온 중대형 프레임 Alpha i 모터 제품군을 위해 제작되었습니다.

절대값 피드백 — 호밍 불필요

"절대값"이라는 명칭은 이 엔코더를 증분식 엔코더와 구분하는 요소이며, 생산 환경에서 중요합니다. 모터 샤프트의 모든 각도 위치는 A860-2050-T321에서 고유한 코드 출력으로 매핑됩니다. 기계가 계획적으로 또는 비계획적으로 종료된 후 전원이 복구되면 FANUC 서보 증폭기가 엔코더를 읽고 즉시 축 위치를 파악합니다.

축 이동 불필요. 기준점 복귀 사이클 불필요. 대기 불필요.

호밍 시퀀스가 재시작 시마다 몇 분씩 추가될 수 있는 자동화 셀 및 다축 가공 센터의 경우, 이는 생산 가동 시간으로 직접 전환됩니다. 또한 예기치 않은 전원 차단 후에도 중요합니다. 기계는 멈춘 위치를 알고 있으므로 증분식 피드백 시스템보다 중단된 작업을 제어적으로 재개하는 것이 더 간단합니다.

기술 사양

aiA4000 명칭 이해하기

aiA4000은 엔코더 세대와 피드백 프로토콜을 모두 나타냅니다. "ai" 접두사는 이 제품이 Alpha i 시리즈 — FANUC의 2세대 AC 서보 모터 플랫폼으로, 오리지널 Alpha 시리즈를 계승했으며 개선된 해상도, FSSB(FANUC 직렬 서보 버스) 통신 및 전반적인 환경 밀폐 성능을 향상시켰습니다.

명칭의 A4000 부분은 FANUC의 aiA 해상도 제품군 내에서 엔코더의 위치를 나타냅니다. 이 20비트 절대값 엔코더는 서보 증폭기에 모든 샤프트 각도에서 밀집된 위치 데이터 스트림을 제공하여 현대의 고속 컨투어링 및 정밀 위치 지정에 필요한 엄격한 제어 루프를 가능하게 합니다.

IP67 보호 기능 — 공작 기계 환경을 위해 제작됨

밀폐된 IP67 하우징은 선택 사항이 아니라 생산 공작 기계의 서보 모터 내부에 있는 엔코더의 기본 요구 사항입니다. IP67은 완전한 방진 및 최대 1미터 깊이의 물 잠김을 견딜 수 있음을 의미합니다. 실제 가공 측면에서 이는 다음을 포함합니다:

• 고압 스핀들 관통 및 플러드 냉각 시스템에서 발생하는 냉각수 분사
• 장시간 절삭 중 기계 내부에 침투하는 절삭유 미스트
• 작업 간 또는 교대 종료 시의 세척
• 온도 조절이 되는 작업장의 온도 순환으로 인한 결로

적절한 밀폐 없이는 이러한 조건에서 광학 엔코더 부품이 시간이 지남에 따라 성능이 저하되어 간헐적인 위치 오류, FANUC 서보 알람 및 최종 엔코더 고장으로 이어집니다. IP67 구조는 등급이 낮은 엔코더가 조기에 고장나는 곳에서 서비스 수명을 연장합니다.

호환 Alpha i 모터 범위

A860-2050-T321은 FANUC Alpha i -B 시리즈 서보 모터의 공장 장착 엔코더입니다. 이 제품은 Alpha i 제품군 중 중형 및 대형 프레임 모델에 해당합니다. FANUC의 모터 문서 및 전문 엔코더 공급업체에 따르면, 이는 컴팩트한 αiS4/3000-B부터 고토크 αi50 변형까지 광범위한 모터 크기를 포함하며, 다음을 포함합니다:

αiS4, αi8, αi12, αi22, αi30, αi40, αi50 — 모두 -B 시리즈 구성

모터 부품 번호의 -B 표시는 이 모터가 이전의 비-IP67 엔코더 변형이 아닌 aiA4000 IP67 등급 엔코더를 사용함을 나타냅니다. 특정 모터 모델에 맞는 올바른 펄스 코더인지 확인하려면 주문 전에 항상 모터 접미사를 확인하십시오.

이 엔코더가 현재 작동 중인 곳

A860-2050-T321 펄스 코더가 장착된 FANUC Alpha i 서보 모터는 2000년대 중반부터 현재까지 매우 광범위한 CNC 장비에 설치되어 있습니다:

CNC 가공 센터 — Mazak, Makino, Okuma, DMG Mori, Doosan 등 주요 제조사의 수평 및 수직 가공 센터에서 FANUC 16i, 18i, 30i 및 31i 제어 장치를 사용하는 기본 X, Y, Z 및 B/C 축 드라이브

CNC 선반 및 복합 가공 센터 — 다축 선반 및 복합 가공 플랫폼의 축 서보 드라이브 및 서브 스핀들 시스템

FANUC 산업용 로봇 — M 및 R 시리즈 로봇의 조인트 구동 축으로, 대형 Alpha i 모터 프레임이 고하중 손목 및 팔꿈치 조인트에 사용되는 경우

전용 생산 라인 — FANUC Alpha i 모터가 구동 축 드라이브를 제공하는 서보 구동 이송 시스템, 팔레트 체인저 및 자동화 셀

수리 가능성에 대한 참고 사항

엔코더 수리 시장이 상당한 혼란을 야기하기 때문에 이 점을 직접적으로 다룰 가치가 있습니다. FANUC의 aiA4000 펄스 코더는 밀폐형 어셈블리로 제조되며, 내부 광학 디스크 및 커플링은 일반적인 의미에서 현장에서 수리할 수 없습니다. 일부 공급업체는 수리 가능성을 주장하지만, FANUC CNC 테스트 장비를 갖춘 전문 엔코더 서비스는 이러한 장치의 실제 수리가 드물다고 일관되게 지적합니다. 고장 진단 및 교체가 현실적인 서비스 옵션입니다.

엔코더 고장으로 어려움을 겪는 유지보수 팀의 경우, 실제 옵션은 검증된 기능 단위(신품 또는 테스트된 중고품)로 교체하거나, 교체를 결정하기 전에 실제 서보 드라이브 조건에서 엔코더를 테스트할 수 있는 전문 FANUC 모터 수리 시설에 의뢰하는 것입니다.

자주 묻는 질문

Q1: 어떤 FANUC 서보 모터가 A860-2050-T321 펄스 코더를 사용합니까?

이 엔코더는 FANUC Alpha i -B 시리즈 AC 서보 모터에 장착되며, αiS4/3000-B부터 αi8, αi12, αi22, αi30, αi40 및 αi50 -B 변형까지의 모델을 포함합니다. 모터 부품 번호가 -B 접미사로 끝나는지 확인하십시오. 이 명칭은 특히 IP67 aiA4000 엔코더 변형을 나타냅니다.

Q2: A860-2050-T321의 해상도는 얼마입니까?

A860-2050-T321은 20비트 절대값 위치 아키텍처를 사용하여 FANUC의 고속 직렬 통신 링크를 통해 FANUC 서보 증폭기에 고해상도 샤프트 각도 데이터를 제공합니다. 이 해상도는 현대 CNC 가공 및 로봇 응용 분야에서 요구하는 엄격한 위치 지정 및 컨투어링 허용 오차를 지원합니다.

Q3: 이 엔코더와 호환되는 FANUC CNC 제어 장치는 무엇입니까?

A860-2050-T321은 FANUC 서보 증폭기(αi 시리즈 SVM 모듈)와 함께 작동하며, 2000년대 중반부터 현재까지 제작된 공작 기계 및 로봇에서 지배적인 FANUC 플랫폼인 0i, 16i/18i/21i 및 30i/31i/32i 제품군에 속하는 CNC 제어 장치와 페어링됩니다.

Q4: 서보 모터 엔코더에 IP67 보호 기능이 중요한 이유는 무엇입니까?

CNC 공작 기계의 서보 모터 엔코더는 냉각수 분사, 절삭유 미스트 및 세척 주기에 지속적으로 노출됩니다. 적절한 밀폐 없이는 습기와 오염이 시간이 지남에 따라 광학 감지 부품을 손상시켜 위치 오류 및 최종 엔코더 고장으로 이어집니다. IP67 — 완전 방진 및 1미터까지의 물 잠김 — 은 엔코더가 생산 가공 환경에서 서비스 수명 동안 안정적인 작동을 유지하도록 보장합니다.

Q5: A860-2050-T321이 고장 나면 수리할 수 있습니까?

실제 수리는 거의 실용적이지 않습니다. FANUC는 aiA4000을 밀폐형 장치로 제조하며, 내부 광학 어셈블리는 현장에서 분해하도록 설계되지 않았습니다. 전문 FANUC 엔코더 서비스는 전용 테스트 장비를 사용하여 고장 진단을 수행할 수 있지만, 대부분의 고장 사례에서는 검증된 기능 단위로 교체하는 것이 올바른 절차입니다. 교체하기 전에 케이블이나 증폭기가 아닌 엔코더에 결함이 있는지 확인하십시오. 알려진 양호한 모터에서 테스트하는 것이 결정적인 진단 단계입니다.
