IC200UDR164-DKC | GE Fanuc VersaMax Micro PLC — 40×24VDC 입력 / 24 릴레이 출력 / 120–240VAC / 8 HSC 입력 / RS-232C / 4 확장 장치 / 개정판 DKC

단순한 I/O 모듈이 아닌 완전한 마이크로 PLC

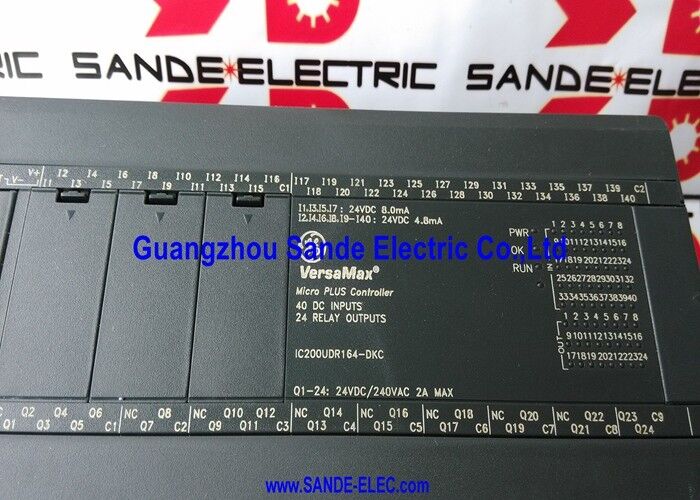

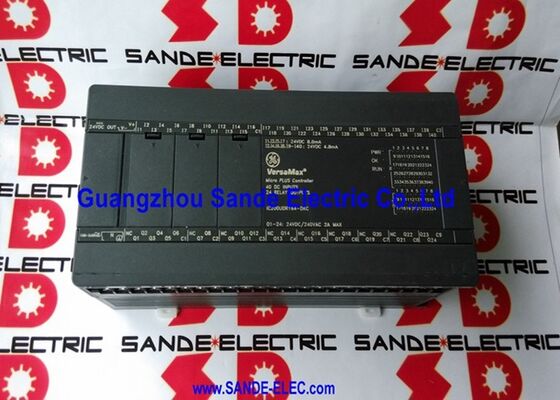

IC200UDR164-DKC는 프로세서, 전원 공급 장치, 디지털 입력 및 릴레이 출력이 하나의 하우징에 모두 포함된 완전한 VersaMax Micro PLC입니다. 이것은 독립형 I/O 카드가 아닙니다. 온보드 CPU, 프로그램 실행 및 필드 I/O를 갖춘 자율 프로그래밍 가능 컨트롤러입니다.

"UDR164" 명칭은 기능적 의미를 담고 있습니다. 이 장치는 64포인트 형식으로 40개의 DC 디지털 입력과 24개의 릴레이 출력을 제공합니다(U = VersaMax, D = DC 입력, R = 릴레이 출력, 164 = 120/240VAC 전원 공급 장치의 64포인트). DKC 접미사는 이 특정 빌드의 하드웨어 개정판을 식별합니다.

120~240VAC 전원 입력에서 이 장치는 별도의 DC 전원 공급 장치 없이 AC 주전원에 직접 연결됩니다. 내부 AC/DC 컨버터는 PLC 로직과 입력 회로 모두에 전원을 공급합니다. AC 공급이 기본 전원인 캐비닛 설계의 경우 이는 구성 요소를 제거합니다.

주요 사양

24개의 Form C 릴레이 출력 — 혼합 전압 필드 제어

24개의 릴레이 출력 각각은 Form C(SPDT) 접점, 즉 상시 개방, 상시 폐쇄 및 공통 단자가 있는 전환 릴레이입니다. 이 접촉 양식은 최고의 배선 유연성을 제공합니다.

상시 열림(NO):표준 부하 제어 - 모터 스타터 코일, 솔레노이드 밸브, 경보.

평상시 닫힘(NC):오류 방지 애플리케이션 - 출력이 OFF일 때 전원을 공급하고 스위치를 켜면 전원을 꺼야 하는 회로입니다.

공통(COM):릴레이의 접점 정격 내에서 모든 필드 공급 전압을 수용합니다. 120VAC 부하, 230VAC 부하 및 24VDC 부하가 전압 일치 하드웨어 없이 동일한 릴레이 뱅크에 연결됩니다. 릴레이 접점은 PLC 공급 장치와 전기적으로 독립되어 있습니다.

응용 시나리오

AC 전원을 사용하는 소형 기계 패널:장치는 패널의 AC 버스에 직접 연결됩니다. PLC 자체에는 24VDC 전원 공급 장치 모듈이 필요하지 않으므로 AC 전용 전원 인프라를 갖춘 기계의 패널 설계가 단순화됩니다.

다중 구역 릴레이 제어:24 Form C 릴레이는 AC 및 DC 혼합 필드 전압에서 모터 스타터, 밸브 솔레노이드 및 경보 접점을 모두 하나의 컨트롤러 하우징에서 독립적으로 제어합니다.

고속 생산 계산:HSC 모드에서 동시에 추적되는 최대 8개 카운터의 인코더 또는 센서 펄스. 프로그램은 일괄 제어, 길이 측정 또는 속도 모니터링을 위해 매 스캔마다 누적된 카운트를 읽습니다.

FAQ

Q1: "-DKC" 개정 접미사는 무엇이며 호환성에 영향을 줍니까?

DKC 접미사는 IC200UDR164의 특정 하드웨어 개정판을 식별합니다. 개정은 동일한 기능 사양과 프로그램 호환성을 유지하면서 구성 요소 또는 제조 업데이트를 반영합니다. DKC 장치는 대부분의 설치에서 프로그램 변경 없이 이전 IC200UDR164 개정판(예: AD, CB 등)을 대체합니다. 개정 호환성이 우려되는 경우 설치된 프로그램의 펌웨어 버전 요구 사항을 확인하세요.

Q2: IC200UDR164-DKC에 어떤 프로그래밍 소프트웨어를 연결합니까?

VersaMax Micro 시리즈는 PME(Proficy Machine Edition) 또는 이전 Logicmaster 소프트웨어를 사용하여 프로그래밍됩니다. IC200CBL001 또는 동등한 프로그래밍 케이블을 사용하여 내장된 RS-232C 직렬 포트를 통해 연결됩니다. Proficy Machine Edition은 VersaMax Micro 플랫폼을 위한 Ladder Diagram과 Instruction List 프로그래밍 언어를 모두 지원합니다.

Q3: 24개의 릴레이 출력을 동일한 릴레이에서 동시에 NO 및 NC 접점으로 사용할 수 있습니까?

예. 각 Form C 릴레이는 터미널 스트립에 세 개의 터미널(NO, NC 및 COM)을 모두 제공합니다. 프로그램은 릴레이 코일에 명령을 내립니다. NO, NC 또는 둘 다에 대한 배선에 따라 현장 회로가 응답하는 방식이 결정됩니다. 하나의 릴레이는 단일 출력 명령으로 NO 회로를 닫고(램프에 전원을 공급) NC 회로를 열 수 있습니다(바이패스 전원 차단).

Q4: IC200UDR164와 IC200UDR064의 차이점은 무엇입니까?

둘 다 40개의 DC 입력과 24개의 릴레이 출력을 갖춘 64점 VersaMax Micro PLC입니다. 차이점은 전원 공급 장치입니다. IC200UDR064는 24VDC 입력 전원을 사용합니다. IC200UDR164는 120/240VAC를 사용합니다. I/O 수, HSC 기능, 릴레이 유형, 확장 연결 등 다른 모든 기능 사양은 동일합니다. 패널에서 사용 가능한 공급 전압을 기준으로 선택하십시오.

Q5: 릴레이 출력은 유도 부하 스위칭으로부터 보호됩니까?

릴레이 접점 자체에는 내장된 억제 기능이 포함되어 있지 않습니다. 유도성 부하(모터 스타터 코일, 솔레노이드 밸브)의 경우 부하 전반에 걸쳐 외부 억제(AC 부하용 스너버 네트워크 또는 DC 부하용 환류 다이오드)가 권장됩니다. 억제하지 않으면 릴레이 개방 시 역기전력 스파이크로 인해 시간이 지남에 따라 접점 수명이 저하됩니다. 전환되는 특정 부하 유형에 대한 IC200UDR164 사용자 설명서의 유도성 부하 억제 요구 사항을 확인하세요.
