| 원래 장소 | 일본 |
| 브랜드 이름 | OMRON |
| 인증 | CE ROHS |

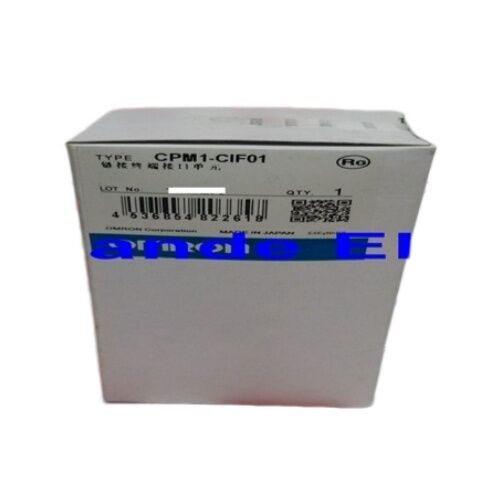

| 모델 번호 | CPM1-CIF01 |
부문 번호:CPM1-CIF01
제조사:옴론 (일본)
PC 쪽 연결 장치:D-Sub 9-pin (RS-232C)
케이블 조합:
CPM1/CPM1A/CPM2A PLC는 0~5V의 전압 변동에서 TTL 논리 레벨에서 작동하는 주변 포트를 통해 통신합니다.표준 PC 일련 포트 및 USB-서열 어댑터는 RS-232C 수준에서 작동합니다.레벨 컨버터 없이 호환되지 않습니다.
CPM1-CIF01은 그 레벨 변환기입니다. PLC의 주변 포트 커넥터에 연결되어 TTL 신호 레벨을 RS-232C로 변환합니다.그리고 PC 시리즈 인터페이스가 받아들이는 D-sub 9pin 남성 커넥터를 제공합니다이 어댑터 (또는 동등한) 없이, CX-프로그래머 또는 SYSMAC-CPT를 실행하는 PC에서 PLC의 프로그램 포트에 직접 경로가 없습니다.CPM1-CIF01는 연결을 가능하게 하는 물리적 인터페이스입니다..
| 매개 변수 | 가치 |
|---|---|
| 기능 | TTL-RS-232C 레벨 변환 |
| 호환성 있는 PLC | CPM1, CPM1A, CPM2A, SRM1 |
| 모드 | 주변 버스 / 호스트 링크 |
| PC 커넥터 | D-Sub 9-pin RS-232C |
| 케이블 옵션 | XW2Z-200/500S-CV 또는 -V |
| 케이블 길이 | 2m 또는 5m |
| 케이블 | 길이 | 전형적 사용 |
|---|---|---|
| XW2Z-200S-CV | 2m | PC AT 호환 D-Sub 9-pin 포트 CIF01 |
| XW2Z-500S-CV | 5m | 같은 포트 타입으로 더 오래 실행 |
| XW2Z-200S-V | 2m | 대체 연결 구성 |
| XW2Z-500S-V | 5m | 더 길게 실행, 다른 구성 |
CV형 케이블 (XW2Z-xxxS-CV) 은 CPM1-CIF01을 통해 PC에서 CPM1A/CPM2A 프로그래밍을 위한 Omron의 표준 연결 다이어그램에 명시되어 있습니다.주문하기 전에 설치된 PLC 모델에 대한 Omron 연결 가이드에서 특정 케이블 조합을 확인합니다. 올바른 조합은 PLC 유형과 PC 인터페이스에 달려 있습니다..
초기 프로그램 투입:CPM1-CIF01을 CPM1A 주변 포트에 연결하고, XW2Z-200S-CV 케이블을 PC COM 포트 (또는 USB-to-serial 어댑터) 에 연결하고, CX-프로그래머를 열고,적절한 바드 속도에서 올바른 COM 포트를 선택, 그리고 프로그램을 다운로드 하기 위해 온라인에 가십시오.
필드 결함 진단:CPM2A로 장착된 기계가 생산 중에 예상치 못한 고장을 일으키면 CPM1-CIF01과 케이블을 통해 노트북을 연결하고그리고 I/O 상태와 데이터 테이블 값을 실시간으로 기계를 중지하지 않고 모니터링.
호스트 링크 HMI 연결:작은 운영자 패널은 호스트 링크를 통해 통신합니다. CPM1-CIF01은 패널의 시리즈 포트와 PLC의 주변 포트 사이의 RS-232C 인터페이스를 제공합니다.패널에 PLC 데이터 주소를 읽고 쓸 수 있도록 하는.
유지보수 키트 예비:CPM1A와 CPM2A 시스템은 전 세계적으로 계속 사용되고 있습니다.CPM1-CIF01을 유지보수 키트에 보관하면 원격 기계 위치에서 비상 프로그램 접근이 필요할 때 공급의 지연을 제거합니다..
Q1: PLC에 직접 케이블을 연결하는 대신 별도의 어댑터가 필요한 이유는 무엇입니까?
CPM1/CPM1A/CPM2A 주변 포트는 TTL 전압 레벨 (0 ∼5V 로직) 을 사용합니다. PC RS-232C 시리즈 포트는 ±3V에서 ±15V 신호를 사용합니다.이 레벨은 전기적으로 호환되지 않습니다 TTL 주변 포트에 RS-232C 케이블을 직접 연결하면 신뢰할 수 없거나 통신이 없습니다CPM1-CIF01는 두 표준 사이의 전압 변환을 수행합니다.
Q2: 표준 노트북 PC COM 포트 연결에 맞는 케이블은?
XW2Z-200S-CV (2m) 또는 XW2Z-500S-CV (5m) 는 CPM1-CIF01을 통해 PC AT 호환 D-sub 9-pin 연쇄 포트 연결을 위한 Omron의 표준 연결 다이어그램에 명시되어 있습니다.가상 COM 포트를 갖춘 USB-서열 어댑터, 같은 케이블이 적용됩니다. 어댑터는 PC에 표준 COM 포트로 표시됩니다.
Q3: CPM1-CIF01을 통해 연결되는 프로그래밍 소프트웨어는 무엇입니까?
CX-프로그래머 (CX-One 소프트웨어 제품군의 일부) 는 CPM1, CPM1A, CPM2A PLC의 현재 프로그래밍 환경입니다. CX-프로그래머의 연결 설정에서 COM 포트를 선택하여,RS-232C 링크 타입, 그리고 PLC의 주변 포트 구성 (CPM1A/CPM2A의 경우 일반적으로 9600 baud) 과 일치하도록 baud 비율을 설정합니다. 레거시 SYSMAC-CPT 소프트웨어도 이 어댑터를 통해 연결됩니다.
Q4: CPM1-CIF01은 특정 CPM 모델에 특이하거나 일반적으로 호환되는가?
CPM1-CIF01은 CPM1, CPM1A, CPM2A, SRM1 관련 컨트롤러 가족과 호환됩니다. 모두 동일한 주변 포트 커넥터와 TTL 신호 레벨 사양을 공유합니다.다른 포트 구성을 사용하는 CJ 시리즈 또는 다른 Omron PLC 가족과 호환되지 않습니다.. Omron 연결 문서에서 설치된 특정 PLC 모델과의 호환성을 확인합니다.
Q5: CPM1-CIF01의 출처는 어디인가요?
옴론의 허가된 유통 네트워크 (새로운 오래된 재고) 를 통해 그리고 옴론의 레거시 액세서리 후품 시장 ‧ 산업 자동화 부품 딜러와 잉여 공급 업체.적절한 XW2Z 케이블 집합을 순서로 포함합니다. 올바른 케이블이 없으면 어댑터만 PC에서 PLC 통신 경로를 완료하지 않습니다.설치된 PLC 모델에 대한 Omron 연결 가이드에서 케이블 유형을 확인합니다.
