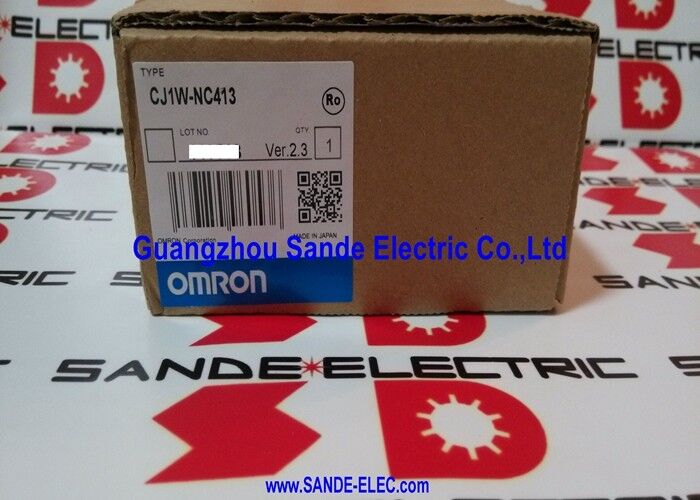

OMRON PLC NC 단위 CJ1W-NC413 CJ1W-NC413 CJ1WNC413

Omron CJ1W-NC413 | CJ I/O 버스 4축 위치 제어 장치 — 500kHz 펄스 출력 / S-커브 / 보간

하나의 CJ 슬롯에 4개의 독립적인 펄스 열 축

CJ1W-NC413은 하나의 특수 I/O 슬롯에서 CJ 시리즈 PLC에 4개의 동시 펄스 열 위치 지정 축을 추가합니다. 4개의 채널 각각은 최대 500kHz의 펄스 출력을 생성합니다. 이 주파수 상한선은 펄스 열 시스템에서 각 축을 얼마나 정밀하고 빠르게 구동할 수 있는지를 결정합니다. 더 높은 펄스 주파수는 연결된 드라이브의 스텝 수에 따라 더 빠른 위치 지정 또는 더 높은 해상도를 허용합니다. NPN 오픈 컬렉터 출력은 펄스/방향 또는 CW/CCW 명령 입력을 수락하는 스테퍼 드라이버 또는 서보 드라이버에 직접 연결됩니다.

4개의 RS-422 라인 드라이버 입력은 각 축에 대한 4상 인코더 피드백을 수락합니다. RS-422은 더 긴 케이블 실행에 대한 노이즈 내성을 제공하며, NPN, PNP 및 무전압 입력 모드도 다양한 인코더 유형을 지원합니다. 이러한 입력 유연성은 모듈이 다양한 드라이브 제조업체에서 일반적으로 발견되는 인코더 범위와 함께 작동함을 의미합니다.

지원되는 모션 기능에는 사다리꼴 및 S-커브 가속/감속 프로파일, 직접 래더 위치 지정 명령, 점대점 위치 및 속도 제어, 축 간 선형 보간, 메모리 기반 위치 지정 데이터 저장이 포함됩니다. 반복적인 인덱싱 사이클 또는 다단계 위치 지정 시퀀스를 실행하는 기계의 경우 메모리 기반 접근 방식은 PLC 스캔에서 계산하는 대신 모듈에 위치 테이블을 저장합니다.

주요 사양

NC_3 제품군 맥락에서의 CJ1W-NC413

Omron의 CJ NC 장치 제품군 내에서 NC413 명칭은 4축 펄스 열 구성을 식별합니다. 축 수는 너비를 결정합니다. 31mm 단일 슬롯 형식은 하나의 CJ 랙 위치 내에서 4개의 채널을 수용합니다. 더 적은 축이 필요한 응용 프로그램의 경우 NC213(2축) 또는 NC113(1축) 변형이 동일한 아키텍처를 공유합니다. CJ1W-NC413의 경우 FCN 커넥터 형식과 NPN 오픈 컬렉터 출력 유형은 직접 현장 배선 및 드라이버 호환성을 결정합니다. 교체 주문 전에 설치된 드라이버 사양과 모두 확인하십시오.

자주 묻는 질문

Q1: CJ1W-NC413에 적합한 모션 응용 프로그램은 무엇입니까?

스테퍼 또는 서보 축의 점대점 위치 지정: 인덱싱 기계, 이송 장치, 소형 포장 장비, 픽앤플레이스 시스템 및 CJ 시리즈 PLC가 이미 존재하고 펄스 열 모션이 선호되는 방법인 다축 위치 지정. 한 슬롯에서 4개의 축은 PLC 로직과 긴밀하게 통합된 여러 독립적인 위치 지정 채널이 필요한 기계에 적합합니다.

Q2: 500kHz 펄스 출력이 중요한 이유는 무엇입니까?

펄스 주파수는 주어진 드라이버 스텝 해상도에 대한 최대 명령 속도를 결정합니다. 500kHz에서 모듈은 동일한 하드웨어 내에서 고속 위치 지정 및 고해상도 응용 프로그램을 모두 처리합니다. 낮은 사양의 펄스 장치는 더 일찍 속도를 제한하거나 보상을 위해 더 거친 스텝 설정을 요구합니다.

Q3: 모듈은 NPN 오픈 컬렉터 출력을 사용합니다. 어떤 드라이버와 호환됩니까?

5V 또는 24V 펄스/방향 또는 CW/CCW NPN 펄스 열 명령 입력을 수락하는 스테퍼 드라이버 및 서보 드라이버. 소스 유형(PNP) 또는 차동 RS-422 펄스 입력을 사용하는 드라이버의 경우 CJ1W-NC431 변형 또는 외부 신호 변환 인터페이스가 필요합니다.

Q4: FCN 커넥터 플러그가 모듈에 포함되어 있습니까?

아니요. FCN 형식 필드 커넥터 플러그는 포함되어 있지 않습니다. 모듈의 두 FCN 커넥터는 드라이버 및 인코더 케이블에 배선된 해당 FCN 플러그를 수용합니다. 설치 시 배선 게이지에 맞는 올바른 FCN 플러그 크기를 주문하십시오.

Q5: CJ1W-NC413을 교체할 때 무엇을 확인해야 합니까?

설치된 모듈이 4축 NC413인지 확인하십시오. 축 수와 CJ PLC의 모션 프로그램 할당은 이 변형을 중심으로 구축됩니다. NPN 오픈 컬렉터 출력 유형을 연결된 드라이버의 명령 입력 사양과 비교하여 확인하십시오. FCN 커넥터 구성이 기존 현장 배선과 일치하는지 확인하십시오.
