| 원래 장소 | 일본 |
| 브랜드 이름 | OMRON |
| 인증 | CE ROHS |

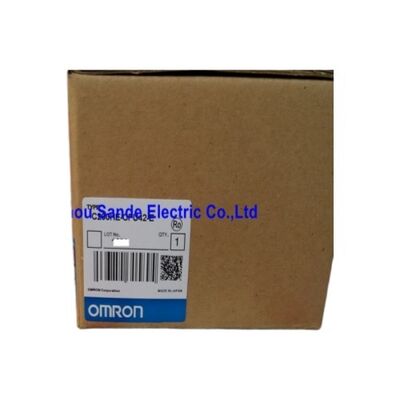

| 모델 번호 | C200HE-CPU42-E |
부품 번호: C200HE-CPU42-E
제조사: Omron (일본)
제품 유형: PLC CPU 유닛 — C200Hα 시리즈
시리즈: C200HE (C200Hα)
C200HE-CPU42-E는 Omron C200Hα 제품군 중 중급 CPU 유닛입니다. 이 PLC 플랫폼은 1990년대와 2000년대 초반 Omron의 자동화 솔루션을 정의했습니다. 이러한 시스템은 전 세계 생산 시설에서 여전히 활발하게 사용되고 있으며, 사용자가 이 CPU를 찾는 주된 이유는 연속성입니다. 즉, 제어 시스템을 재설계하지 않고도 원래 프로그램 구조, 배선 배열 및 I/O 매핑을 그대로 유지하는 것입니다.
프로그램 용량 7.2K 워드와 두 개의 확장 랙에 걸쳐 최대 880개의 I/O 포인트를 갖춘 C200HE-CPU42-E는 중규모 기계 제어(생산 라인 조정, 조립 기계, 컨베이어 시스템 및 포장 장비)를 처리합니다. 애플리케이션에 실제로 필요한 것보다 더 복잡한 CPU가 필요하지 않습니다. 231개의 특수 명령어와 0.3μs의 기본 실행 속도는 시퀀스 제어 작업에 필요한 최소 사양을 훨씬 뛰어넘습니다.
내장 RS-232C 포트와 통신 보드 슬롯을 함께 사용하면 시스템에 두 개의 독립적인 통신 경로가 제공됩니다. RS-232C는 프로그래밍, 모니터링 또는 HMI 연결에 사용되며, 통신 보드 슬롯은 DeviceNet, PROFIBUS 또는 이더넷 보드와 같은 네트워크 확장에 사용됩니다. 설치된 C200H 시스템을 유지보수하는 엔지니어에게 이 조합은 통신 옵션이 기본 직렬 포트에만 국한되지 않음을 의미합니다.
전원 차단 시 HR 데이터 레지스터, AR 데이터 영역, 카운터 현재 값, DM 데이터 및 시계 데이터를 메모리 백업합니다. 백업 배터리는 25°C에서 일반적인 서비스 수명이 5년입니다. 배터리 경고가 나타나면 PLC 전원이 켜진 상태에서 교체해야 합니다. 전원이 꺼진 상태에서 교체하면 배터리가 불안정할 경우 유지된 데이터가 지워질 위험이 있습니다.
| 매개변수 | 값 |
|---|---|
| 프로그램 용량 | 7.2K 워드 |
| DM 용량 | 6K 워드 |
| 최대 I/O | 880 포인트 |
| 기본 속도 | 0.3μs 최소 |
| 내장 포트 | RS-232C |
| 통신 보드 | 예 (슬롯 1개) |
| 확장 랙 | 최대 2개 |
| 특수 I/O 유닛 | 최대 10개 |
| 배터리 수명 | 25°C에서 5년 |
Q1: C200HE-CPU42-E는 무엇에 사용됩니까?
C200H 기반 PLC 시스템용 CPU 유닛으로, 래더 프로그램을 실행하고, I/O 스캔을 관리하고, 확장 유닛을 조정하고, RS-232C 통신을 처리합니다. 일반적인 응용 분야에는 기존 C200H 설치에서 생산 장비, 조립 기계 및 컨베이어 제어가 포함됩니다.
Q2: 동일 시리즈의 CPU42-E와 CPU32-E의 차이점은 무엇입니까?
둘 다 C200HE CPU이지만, CPU42-E는 CPU32-E의 3.2K 워드에 비해 7.2K 워드의 프로그램 용량을 제공하며 RS-232C 포트(CPU4x 기능)를 지원합니다. 설치된 프로그램에 더 큰 메모리 또는 내장 직렬 포트가 필요한 경우 CPU42-E가 올바른 선택입니다.
Q3: C200HE-CPU42-E에 내장 통신 포트가 있습니까?
예, RS-232C 포트 1개가 내장되어 있습니다. 또한 통신 보드 슬롯은 DeviceNet, 이더넷 또는 기타 프로토콜용 옵션 네트워크 보드를 수용하여 시스템에 두 번째 독립 통신 경로를 제공합니다.
Q4: C200HE-CPU42-E는 몇 개의 확장 유닛을 지원할 수 있습니까?
최대 2개의 확장 I/O 랙, 10개의 특수 I/O 유닛 및 10개의 그룹 2 고밀도 I/O 유닛을 지원하여 C200HE 아키텍처 내에서 기본 CPU 랙을 훨씬 넘어서 시스템을 확장할 수 있습니다.
Q5: C200HE-CPU42-E는 생산 중인 C200H 시스템에 여전히 사용할 수 있습니까?
C200H 플랫폼은 Omron에서 단종되었습니다. 교체용 CPU는 산업용 PLC 애프터마켓을 통해 공급됩니다. 테스트된 잉여 및 교환 유닛을 널리 구할 수 있습니다. 호환되는 소스의 CPU42-E는 동일한 사양의 교체 시 프로그램 또는 배선 변경이 필요 없는 직접적인 교체품입니다.
