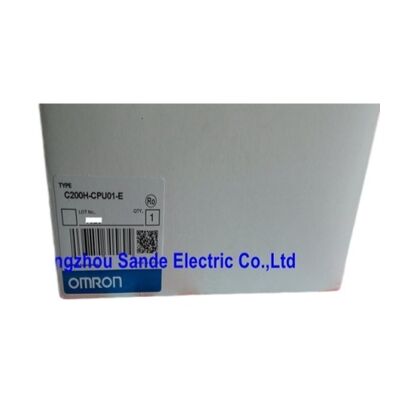

Omron C200H-CPU01-E PLC 모듈 C200HCPU01E

Omron C200H-CPU01-E | SYSMAC C200H 시리즈 PLC CPU 모듈 — 100–240VAC 전원 공급 장치, 5VDC 3A 출력, 4K 워드 프로그램 메모리, 145 명령어 세트, IP30

개요

Omron C200H-CPU01-E는 Omron의 SYSMAC C200H 프로그래머블 컨트롤러 시리즈의 기본 CPU 유닛으로, PLC의 처리 장치와 자체 AC 전원 공급 장치를 단일 랙 마운트 장치로 결합한 모듈입니다.

전원 공급 장치와 CPU가 하나의 모듈에 통합된 이 설계는 C200H 아키텍처의 특징이었습니다. 엔지니어는 적절한 백플레인(3, 5, 8 또는 10 슬롯)을 선택하고, 지정된 CPU 위치에 CPU01을 장착한 다음, 나머지 슬롯에 I/O 모듈, 특수 기능 유닛 및 통신 모듈을 추가하기만 하면 되었습니다.

C200H는 1980년대부터 1990년대까지 Omron의 중급 PLC였으며, C200H-CPU01-E의 -E 접미사는 유럽(국제) 시장 변형을 나타냅니다. 즉, 100–240VAC의 전체 작동 범위를 갖춘 버전으로, 다른 지역에 대해 다른 하드웨어를 요구하지 않고 120VAC 및 230VAC 전원 공급 장치 모두에 적합합니다.

85–132VAC / 170–264VAC의 확장 전압 범위는 전압 품질이 항상 이상적이지 않은 산업 환경에서 실질적인 이점인 공급 전압 강하에 대해 모듈에 상당한 내성을 제공합니다.

C200H CPU 제품군 내에서 CPU01의 위치는 엔트리 레벨 CPU, 즉 C200H 범위 내에서 가장 기본적인 처리 기능을 제공합니다. 4K 워드 프로그램 메모리는 간단한 기계 시퀀싱, 컨베이어 로직 및 범용 제어 프로그램을 처리합니다.

더 큰 프로그램을 요구하는 애플리케이션의 경우, 메모리 카세트 슬롯이 확장 경로를 제공합니다. EPROM 또는 EEPROM 카세트를 삽입하여 프로그램 저장 공간을 확장할 수 있으며, EEPROM 변형을 사용하면 UV 지우개 없이 현장에서 프로그램을 업데이트할 수 있습니다.

더 많은 처리 능력이 필요한 애플리케이션의 경우, Omron은 C200H 제품군에서 CPU01 위에 C200H-CPU03-E(8K 워드) 및 C200H-CPU11-E(32K 워드)를 배치했습니다.

주요 사양

통합 전원 공급 장치 아키텍처

C200H-CPU01-E의 내장 AC 전원 공급 장치는 일부 동시대 PLC와 C200H 설계를 구분하는 특징 중 하나로, 별도의 전원 공급 장치 모듈을 필요로 했습니다.

공급 장치를 CPU 모듈에 통합하면 백플레인 구성이 단순화됩니다. 엔지니어는 하나의 모듈(CPU01)을 설치하고 CPU 및 I/O 랙에 대한 모든 전력 변환이 내부적으로 처리됩니다.

5VDC, 3A 출력은 CPU 랙 및 확장 케이블을 통해 연결된 모든 확장 랙에 설치된 모든 모듈에 대한 백플레인 로직 전원을 공급합니다.

120VA 정격 소비량은 정상 작동 조건에서 AC 공급 장치에서 끌어오는 총 전력을 반영합니다.

5VDC, 2A 전원 퓨즈는 DC 출력 레일을 보호합니다. 모듈이 과도한 전류를 소비하면 퓨즈가 끊어져 CPU 또는 다른 모듈이 과전류로 손상되는 것을 방지합니다.

퓨즈 교체는 오류 조건이 식별되고 수정된 후 작동을 복원하는 유지 보수 작업입니다.

확장 작동 전압 범위(정격 범위를 초과하는 85–132VAC / 170–264VAC)는 지역 전력 인프라가 전압 변동에 취약한 설치에서 특히 관련이 있습니다. 이는 대형 모터 시동, 용접 장비 또는 가변 부하가 공급 품질에 영향을 미치는 일부 제조 환경에서 흔히 발생합니다.

C200H-CPU01-E는 이러한 변동을 허용하고 덜 허용적인 장비에 영향을 미칠 수 있는 일시적인 전압 강하를 통해 계속 작동합니다.

I/O 아키텍처 — 백플레인, 랙 및 모듈 선택

C200H 백플레인은 번호가 매겨진 슬롯에 모듈을 수용하며, CPU01-E는 지정된 CPU 위치(일반적으로 가장 왼쪽 슬롯)를 차지합니다. 나머지 슬롯은 다음을 수용합니다:

I/O 모듈 — 24VDC, 100VAC 또는 기타 신호 레벨을 수용하는 디지털 입력 모듈; 릴레이, 트랜지스터 또는 트라이악 출력을 갖춘 디지털 출력 모듈; 전압 및 전류 신호를 위한 아날로그 I/O 모듈.

특수 기능 모듈 — 고속 카운터 모듈, 위치 제어 모듈, 온도 제어 모듈 및 기본 이산 I/O를 넘어 CPU의 기능을 확장하는 기타 애플리케이션별 기능 유닛.

통신 모듈 — 호스트 링크(RS-232C SYSMAC 링크를 호스트 컴퓨터에 연결), PC 링크(PLC 간 데이터 공유용), 원격 I/O(원격 랙으로 I/O 확장용) 및 SYSMAC NET 링크 유닛.

CPU 랙은 설치된 모듈과 CPU01 자체의 전원 공급 장치 출력을 수용합니다. 두 개의 추가 확장 랙은 C200H-CN 시리즈 케이블을 통해 연결되며, 각 랙은 추가 I/O를 위한 슬롯을 추가합니다.

이 최대 3개의 랙은 C200H 플랫폼 범위 내에서 대부분의 중규모 기계 제어 애플리케이션을 다룹니다.

메모리 카세트 — 4K 워드 이상 확장

C200H-CPU01-E의 4K 워드 기본 프로그램 메모리는 간단한 기계 제어 프로그램을 다룹니다.

애플리케이션이 더 많은 것을 요구할 때 — 확장된 서브루틴 라이브러리, 더 많은 데이터 레지스터 또는 8K 워드에 가까운 프로그램을 갖춘 대규모 프로그램 — 메모리 카세트 슬롯이 확장을 위한 하드웨어 경로를 제공합니다.

EPROM 카세트(C200H-MP16K)는 메모리를 16K 워드로 확장합니다.

공장에서 프로그래밍되거나 UV 지우기 가능한 장치 프로그래머로 프로그래밍되어, 프로그램이 최종 확정되고 실수로 인한 수정으로부터 보호해야 하는 생산 배포에 적합합니다.

EPROM은 UV 지우기 없이는 다시 프로그래밍할 수 없으므로 안정적인 생산 프로그램에 적합합니다.

EEPROM 카세트(C200H-ME16K)는 또한 16K 워드로 확장되지만 전기적 재프로그래밍을 허용합니다. 프로그램은 카세트를 제거하거나 UV 지우기를 사용하지 않고 프로그래밍 장치를 사용하여 현장에서 업데이트할 수 있습니다.

이러한 유연성 덕분에 EEPROM 카세트는 장비의 작동 수명 동안 프로그램에 주기적인 업데이트, 매개변수 조정 또는 레시피 변경이 필요한 설치에 선호되는 선택입니다.

FAQ

Q1: C200H-CPU01-E는 4K 워드의 프로그램 메모리를 가지고 있습니다. 대부분의 C200H 애플리케이션에 충분한가요?

4K 워드는 C200H CPU 범위의 엔트리 용량으로, 타이머, 카운터, 비교 명령어 및 표준 입출력 로직을 사용하는 래더 로직을 활용하는 적당히 복잡한 기계 시퀀싱 프로그램에 적합합니다.

10개의 스테이션, 8개의 인터록, 6개의 오류 조건 및 기본 HMI 통신을 갖춘 컨베이어의 일반적인 프로그램은 1,500–2,500 워드를 차지하며 4K 내에 편안하게 맞습니다. 광범위한 데이터 조작, 대규모 조회 테이블 또는 매우 긴 순차 로직 체인을 포함하는 프로그램은 4K를 초과할 수 있으며 메모리 카세트 확장 또는 C200H-CPU03-E(8K 워드) 또는 C200H-CPU11-E(32K 워드)로의 업그레이드가 필요할 수 있습니다.

Q2: C200H-CPU01-E는 프로그래밍을 위해 Windows를 실행하는 최신 PC와 직접 통신할 수 있나요?

C200H-CPU01-E 자체에는 CPU01에 내장된 RS-232C 포트가 없습니다. 프로그래밍 장치와의 통신은 주변 포트와 적절한 프로그래밍 콘솔 또는 어댑터를 사용합니다.

이전 SYSMAC 지원 소프트웨어를 대체한 Omron의 CX-Programmer 소프트웨어는 C200H 시리즈 프로그래밍을 지원하며 PC와 C200H 주변 포트 사이에 적절한 RS-232C 어댑터를 통해 연결됩니다.

기본 RS-232C 포트가 없는 최신 PC에는 USB-RS232C 어댑터가 필요할 수 있습니다.

또는 백플레인에 설치된 호스트 링크 통신 모듈은 SCADA 및 프로그래밍 액세스를 위해 RS-232C 연결을 제공합니다.

Q3: CPU01-E를 사용하는 C200H 시스템의 최대 I/O 포인트 수는 얼마인가요?

C200H 시스템의 총 I/O 용량은 CPU 랙 및 최대 두 개의 확장 랙에 설치된 I/O 모듈의 수와 유형에 따라 달라집니다. 각 I/O 모듈은 8, 16 또는 32개의 I/O 포인트를 제공합니다.

최대 3개의 랙과 표준 I/O 모듈 구성을 사용하면 C200H 시스템은 일반적으로 수백 개의 이산 I/O 포인트에 도달할 수 있습니다.

정확한 최대값은 특정 모듈 선택, 백플레인 크기 및 전원 공급 장치 용량에 따라 달라집니다. CPU01-E의 5VDC, 3A 출력은 설치된 모든 모듈의 총 전류 소비를 제한합니다.

매우 많은 I/O 포인트를 요구하는 시스템은 C200H-CPU01-E의 전원 공급 장치 용량을 초과하며 신중한 전류 예산 계획 또는 더 높은 전력 CPU 변형으로의 업그레이드가 필요합니다.

Q4: C200H-CPU01-E에는 2A 전원 퓨즈가 있습니다. 현장에서 교체할 수 있나요?

예. C200H-CPU01-E의 5VDC, 2A 전원 퓨즈는 교체 가능한 부품입니다. 과전류 이벤트(모듈 고장, 배선 오류 또는 외부 단락)로 인해 퓨즈가 끊어진 경우, 근본 원인이 식별되고 수정된 후 퓨즈를 교체해야 합니다.

기본적인 오류를 해결하지 않고 퓨즈를 교체하면 교체된 퓨즈가 즉시 다시 끊어집니다.

올바른 퓨즈 유형은 C200H 하드웨어 설명서에 명시되어 있습니다. 잘못된 퓨즈 등급을 사용하면 적절한 보호 기능을 제공하지 못하거나 정상 작동 조건에서 불필요한 트립을 유발할 수 있습니다.

Q5: C200H-CPU01-E는 데이터 공유를 위해 Omron의 현재 CJ 및 NJ 시리즈 PLC와 호환되나요?

C200H-CPU01-E는 프로토콜 변환 없이는 Omron의 현재 CJ2 또는 NJ 시리즈와 직접 호환되지 않는 이전 SYSMAC 링크 및 호스트 링크 통신 프로토콜을 사용합니다.

C200H와 최신 Omron CJ/NJ 시리즈 컨트롤러가 데이터를 교환해야 하는 레거시 시스템의 경우, 적절한 호스트 링크 프로토콜을 갖춘 직렬 통신 유닛을 C200H 랙에 설치할 수 있으며, 최신 컨트롤러는 자체 이더넷 또는 EtherNet/IP 연결을 사용합니다. 프로토콜 변환은 소프트웨어 또는 게이트웨이 장치를 통해 처리됩니다.

C200H와 최신 컨트롤러 간의 직접적인 태그 수준 통합은 이 번역 계층 없이는 사용할 수 없습니다.
