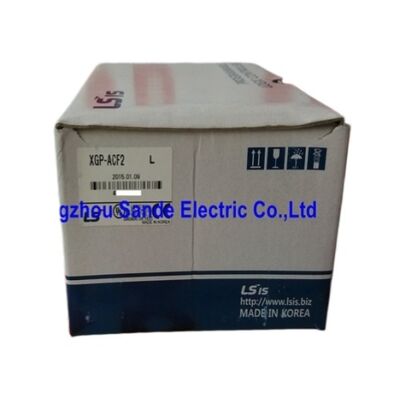

LS PLC XGP-ACF2 프로그래밍 가능한 논리 제어기 XGT 시리즈 전원 모듈 XGP-ACF2 XGP-ACF2 XGPACF2

LS산전 XGP-ACF2 | XGT 시리즈 PLC 전원 공급 모듈 — 85–264VAC 범용 / DC5V 6A / ±2% / ≤20A 유입 / 50/60Hz / 0.4kg

범용 입력 - 모든 주 전압을 위한 하나의 모듈

XGP-ACF2의 정의 사양은 85~264VAC 입력 범위입니다. 이는 100V 또는 230V로 구성하기 위해 점퍼나 스위치가 필요한 선택 가능한 전압 공급 장치가 아닙니다. 범위 내의 모든 주 공급 장치에 자동으로 적응하는 진정한 범용 입력 장치입니다. 일본의 100VAC, 북미의 120VAC, 유럽의 220~240VAC는 모두 사양에 포함됩니다.

XGT 기반 제어 패널을 여러 시장에 출시하는 기계 제조업체의 경우 이러한 보편성은 시장별 전원 모듈 변형을 제거하고 전압 불일치 위험을 제거합니다. 한국에서 제작되어 독일, 일본, 미국으로 배송된 패널은 공급 모듈을 변경하거나 하드웨어 설정을 조정하지 않고도 올바르게 전원이 켜집니다. 하나의 부품 번호로 모든 시장에 적용됩니다.

XGP-ACF2는 XGP-AC23(고정 220V 입력, 8.5A 출력) 및 XGP-DC42(24VDC 입력)와 직접 비교됩니다. AC23은 더 많은 모듈을 수용할 수 있도록 더 높은 전류 용량을 제공하지만 고정된 220VAC 공급 장치가 필요합니다. DC42는 24VDC가 패널의 기본 배전 전압인 설치에 사용됩니다. 범용 입력 전압 호환성과 6A 출력 용량이 설치 요구 사항과 일치할 경우 ACF2가 올바른 선택입니다.

주요 사양

6A 현재 예산 - 시스템 설계 요구 사항

XGP-ACF2의 6A 출력은 동일한 XGT 베이스에 설치된 모든 모듈에서 사용할 수 있는 총 5VDC입니다. 각 모듈 유형은 이 예산에서 정의된 전류를 끌어옵니다. 일반적인 추첨:

• XGI-CPUU CPU 모듈: ~0.96A
• 표준 디지털 I/O 모듈: ~0.2A
• 아날로그 I/O 모듈: ~0.3A
• 통신 모듈: ~0.3A

대표적인 구성(CPU 1개(0.96A) + 디지털 I/O 모듈 12개(2.4A) + 통신 모듈 2개(0.6A))은 약 3.96A를 소모하여 2A 이상의 헤드룸을 남깁니다. 이 마진은 추가 모듈을 수용하고 다양한 부하에서 안정적인 조절을 보장합니다.

시스템에 전원을 공급하기 전에 설치된 모든 모듈의 전류 소모량 합계를 6A 제한과 비교하여 계산하고 확인해야 합니다. 과부하된 공급 장치는 5VDC 레일을 ±2% 조절 대역 아래로 떨어뜨립니다. 그 결과 간헐적인 모듈 재설정, 통신 오류 및 완전한 종료가 아닌 예측할 수 없는 CPU 동작이 발생하여 심각한 결함보다 진단하기가 더 어려운 과부하 조건을 만듭니다.

돌입 전류 및 회로 보호 선택

전원을 켤 때 20A 이하의 피크 돌입은 올바른 업스트림 회로 보호를 결정하는 매개변수입니다. 정상 상태 작동 전류에 가까운 크기의 표준 고속 작동 퓨즈는 돌입 서지 시 트립됩니다. 올바른 보호 선택은 다음과 같습니다.

• 시간 지연(지속형) 퓨즈:지속적인 오류에 대한 과전류 보호 기능을 제공하면서 짧은 돌입 전류를 통과시키십시오.
• 유형 D 특성을 갖춘 회로 차단기:10~20× 정격 전류에서 순간적으로 트립하여 돌입을 수용하는 동시에 지속적인 과부하로부터 보호합니다.

정전 후 여러 XGT 랙의 전원이 동시에 켜지는 시설에서는 모든 전원 모듈의 결합된 유입도 분전반 수준에서 고려해야 합니다.

응용 시나리오

글로벌 머신 배포:일본(100VAC), 독일(230VAC) 및 미국(120VAC) 고객에게 배송되는 XGT 기반 OEM 제어 패널은 모두 하드웨어 수정이나 시장별 재고 없이 동일한 XGP-ACF2를 사용합니다.

새로운 XGT 시스템 설치:XGI 및 XGR 시스템용 표준 전원 모듈은 AC 주전원을 사용할 수 있고 6A 출력 용량이 계획된 모듈 모집단과 일치하는 곳에 구축됩니다.

기존 XGT 설치에서 XGP-ACF2 교체:원래 전원 모듈에 오류가 발생한 경우 직접 교체합니다. 구성이 필요하지 않습니다. 설치하고 전원을 켜고 5VDC 출력이 ±2% 사양 내에 있는지 확인합니다.

FAQ

Q1: 총 모듈 전류가 6A를 초과하면 어떻게 됩니까?

출력 전압은 4.9V(하한 ±2%) 아래로 떨어지며 설치된 모듈에서 한계 로직 레벨을 트리거합니다. 심각도에 따라 공급 장치가 전류 제한에 들어가거나 종료될 수 있습니다. 장애 모드는 일반적으로 하드보다는 간헐적으로 발생합니다. 즉, 모듈이 재설정되고 통신 오류가 발생하며 CPU 동작을 예측할 수 없게 됩니다. 시스템에 전원을 공급하기 전에 항상 설치된 모든 모듈의 총 전류 소모량을 확인하십시오.

Q2: XGP-ACF2는 100V와 220V 작동을 위해 전압 선택 스위치가 필요합니까?

아니요. XGP-ACF2는 진정한 범용 입력 공급 장치입니다. 선택 스위치가 필요하지 않기 때문에 존재하지 않습니다. 47~63Hz에서 85V~264VAC 사이의 AC 공급 장치에 연결하면 올바르게 작동합니다. 내부 전력 전자 장치는 지정된 범위 내에서 입력 전압에 관계없이 자동으로 출력을 조절합니다.

Q3: 20A 이하의 돌입 전류는 보장된 최대값인가요, 아니면 일반 값인가요?

이는 최대값입니다. 실제 돌입은 전원 공급 순간의 공급 전압 위상각, 커패시터 온도 및 라인 임피던스에 따라 달라집니다. 피크 AC 전압 단계에서 돌입은 일반적으로 가장 높습니다. 제로 크로싱에서는 최소입니다. 20A 이하 수치는 보호 장치 선택을 위한 최악의 경우 값입니다.

Q4: XGP-ACF2를 XGR 이중화 CPU 구성에 사용할 수 있나요?

예. XGR 중복 구성에서는 각 섀시에 자체 독립 전원 모듈이 있습니다. XGP-ACF2는 파트너 섀시의 공급 장치와 독립적으로 자체 베이스의 모듈에 전원을 공급합니다. 각 섀시에 적합한 전원 모듈 변형을 확인하려면 LS Electric XGT 시스템 문서에서 특정 XGR 구성 요구 사항을 확인하세요.

Q5: 모듈 작동에서 DC5V ±2% 허용 오차는 무엇을 의미합니까?

출력은 지정된 모든 작동 조건에서 4.9V~5.1V 사이로 유지되도록 보장됩니다. 모든 XGT 모듈은 이 범위 내에서 올바르게 동작하도록 설계되어 있습니다. 과부하, 범위를 벗어난 입력 전압 또는 모듈 오류로 인해 공급 장치가 ±2%를 벗어나면 설치된 모듈의 논리 전압 마진이 한계가 되어 Q1에 설명된 간헐적인 오류가 발생합니다.
