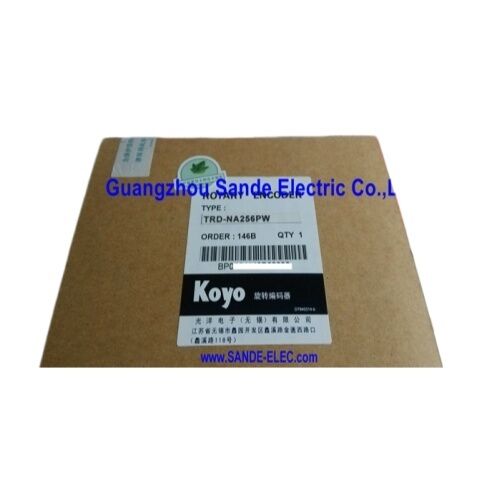

코요 TRD-NA256PW

부문 번호:TRD-NA256PW

제조사:코요 전자 산업 (JTEKT 그룹, 일본)

제품 종류:절대 로터리 인코더 (Absolute Rotary Encoder)

시리즈:TRD-NA결의:256 PPR (회전당 펄스)

오브닝 없이 절대 위치

TRD-NA256PW는 코요의 TRD-NA 시리즈의 절대 회전 인코더입니다.임의의 기준점으로부터 펄스를 계산하고 위치를 결정하기 위해 홈링 사이클을 필요로 하는, TRD-NA256PW는 전원을 가동 할 때 절대 각 위치를 출력합니다. 컨트롤러는 아무런 움직임없이 샤프트가 어디에 있는지 즉시 알고 있습니다.

부품 번호의 "256PW"는 주요 사양을 정의합니다: 256는 회전 당 펄스 해상도, P는 출력 유형을 나타냅니다 (PNP 오픈 컬렉터),그리고 W는 수류에 대한 IP65 보호 등급을 나타냅니다.. TRD-NA 시리즈는 다른 해상도 변종 512 및 1024 PPR 그리고 NPN (N 후승) 출력 버전에도 나타납니다. 모든 TRD-NA 변종은 동일한 50mm 몸통과 장착 발자국을 공유합니다.기계적 재설계 없이 해상도 업그레이드를 간단하게 하는 것.

PNP 오픈 콜렉터 출력은 제어 시스템이 소스 타입 입력 카드를 사용하는 환경에서 작동하는 센서의 표준입니다. Mitsubishi, Omron,24V DC 공급 입력을 가진 IDEC PLC출력은 추가 신호 조건화 없이 이 입력으로 직접 연결됩니다.

주요 사양

FAQ

Q1: 위치 제어 응용 프로그램에서 TRD-NA256PW (256 PPR) 와 TRD-NA1024PW (1024 PPR) 의 실질적인 차이점은 무엇입니까?

더 높은 PPR는 회전당 더 미세한 각 해상도를 제공합니다. 1024 PPR는 샤프트 회전을 256 PPR보다 4 배 더 많은 다른 위치로 나눕니다.한 축 회전으로 테이블을 10mm 이동하는 위치 테이블을 위해, 256 PPR는 39 미크론 해상도를 주고 1024 PPR는 약 10 미크론을 준다.TRD-NA256PW는 적절한 선택입니다.10마이크론 이하의 정확도가 필요한 경우, 더 높은 해상도의 인코더가 필요합니다.

Q2: 인코더는 PNP 출력으로 설명됩니다. NPN 입력 카드에 직접 연결 할 수 있습니까?

어떤 PNP 출력 (소싱) 및 NPN 입력 (또한 소싱, 센서에서 전류를 기대) 가 직접 연결 될 수 없습니다. 그러나,PNP 출력은 PNP 타입의 입력 카드 (소싱 입력) 에 직접 연결할 수 없습니다.. 배선하기 전에 입력 카드 유형을 확인합니다. 대부분의 현대 PLC 입력 모듈은 선택 가능한 일반적인 배선에 의해 PNP 및 NPN 센서 모두를 허용합니다.

Q3: 엔코더는 전원을 켜면 올바른 위치를 표시하지만 몇 시간 작동 후 이동합니다. 무엇이 원인이 될 수 있습니까?

초기 올바른 판독 후 절대적 인코더의 위치 변동은 비정상적입니다. 절대적 인코더는 계산 오류를 축적하지 않습니다. 기계 시스템에서의 변동 (축 미끄러움,커플링 느슨함) 또는 PLC에서 가끔 계산 오류를 생성 출력 신호 케이블에 간헐적 노이즈는 더 가능성이 있습니다- 결합 밀착, 케이블 보호, 모터 전력 케이블에 대한 인코더 케이블의 라우팅 확인.

Q4: 설치 근처에서 자기 먼지가 우려됩니다. TRD-NA256PW는 광학 또는 자기 감지 기술을 사용합니까?

TRD-NA 시리즈는 광적 인코딩 기술을 사용 합니다. 광원, 코드 디스크 및 광 탐지 장치. 코드 디스크 표면의 자기 먼지는 광적 경로를 오염시키고 읽기 오류를 일으킬 수 있습니다.IP65 밀폐는 물의 직접 침입으로부터 보호합니다., 하지만 샤프트 밀폐가 손상되거나 조립 중에 입자가 들어간다면 코드 디스크가 오염될 수 있습니다.셰프트 밀폐를 온전하게 유지 하 고 추가 보호 장착 없이 직접 스와프 또는 냉각 스프레이에 장착을 피하십시오.

Q5: TRD-NA256PW는 TRD-NA256PN (NPN 출력) 를 직접 대체할 수 있습니까?

기계적으로 yes ∼ 둘 다 동일한 TRD-NA 체계를 공유합니다. 전기적으로 no ∼ PNP 및 NPN 출력은 신호를 반대 방향으로 움직입니다.PW (PNP) 버전은 활성화 될 때 높은 출력 라인을 당겨 (공급 전압); PN (NPN) 버전은 그것을 낮게 당기다. PLC 입력 카드는 출력 유형과 호환되어야 합니다. 다른 것을 대신하기 전에 PLC의 입력 유형을 확인합니다.
