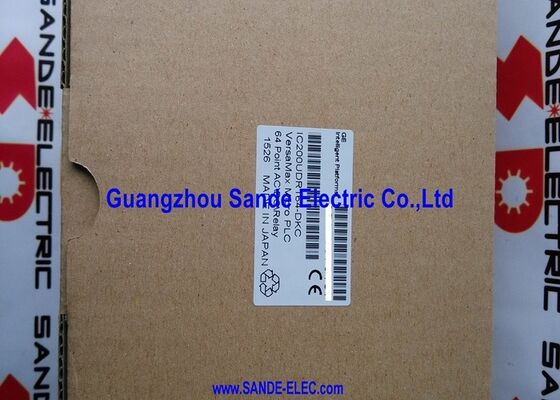

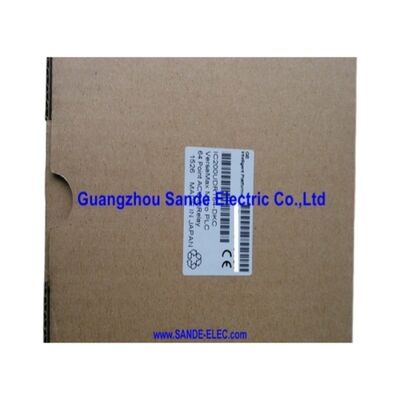

모듈 IC200UDR164-DKC IC2OOUDR164-DKC IC200UDR164DKC

IC200UDR164-DKC. GE Fanuc VersaMax 마이크로 PLC 40 DI + 24 포름 C 릴레 / 120240VAC / 8 HSC / RS-232C / 최대 4 확장 단위 / Rev DKC

64-포인트 PLC, AC 전원 ∙ 하나의 하우징, 별도의 전원 공급 없이

IC200UDR164-DKC는 완전한 미시 PLC ′′ 프로세서, 전원 공급 장치 및 64 개의 I / O 포인트를 하나의 몸체에서 제공합니다. 외부 24VDC 공급 장치가 필요하지 않습니다. 메인 AC (100 ~ 240V) 는 장치에 직접 연결됩니다.PLC 로직과 모든 40개의 입력 회로로 전력을 내부로 변환하고 분배합니다..

부문 번호의 "164"는 주요 사양을 가지고 있습니다: 120 ∼ 240 VAC 입력 전력. 그 동등한 IC200UDR064는 동일한 40DI + 24 릴레 I / O를 제공하지만 24VDC 공급에서 작동합니다.두 모델은 논리적으로 기능적으로 동일하며 I/O ∙ 전원 공급 전압은 두 모델 사이의 유일한 선택 기준입니다..

DKC 후자는 이 빌드의 하드웨어 개정을 식별합니다. 개정 변수 (AD, CB,DKC) 는 다른 IC200UDR164 개정과 프로그램 및 기능 호환성을 유지하면서 구성 요소 또는 제조 업데이트를 반영합니다..

주요 사양

양식 C 릴레 3개의 터미널, 1개의 출력점

24개의 릴레이 출력들 중 각각은 폼 C (SPDT) 이다: 일반적으로 열린 (NO), 일반적으로 닫힌 (NC), 그리고 공통 (COM) 터미널들은 모두 터미널 스트립에서 사용할 수 있다.

기계 제조업체의 경우 이 연락 양식은 추가 하드웨어 없이 유연성을 제공합니다.하나의 출력은 동시에 "운동" 상태 램프 회로 (NO) 를 닫고 "정지" 된 횡단 회로 (NC) 를 열 수 있습니다.COM 터미널은 릴레의 스위칭 등급 내의 모든 전압을 수용합니다. 120VAC 부하, 230VAC 부하 및 24VDC 부하는 격리 하드웨어없이 동일한 릴레 출력 은행에 연결됩니다.왜냐하면 릴레이 접촉은 PLC의 내부 논리 공급 장치에서 갈바니적으로 분리되어 있기 때문입니다..

적용 시나리오

혼합전압 필드 장치가 있는 AC 패널:단위는 AC 공급 버스에 직접 연결됩니다.릴레이 출력 독립적으로 전환 230VAC 모터 접촉기 한 그룹에서 24VDC 전자기 밸브 다른 그룹에서 모든 같은 릴레이 은행에서 전압 분리 하드웨어없이.

생산 대량 계산:여러 컨베이어 라인 각각 HSC 입력으로 펄스 센서를 공급. 모든 8 카운터는 동시에 실행, 손실 없이 프로그램 스캔 사이에 제품 수를 축적.

분산 자동화:기본 IC200UDR164-DKC와 4 개의 확장 단위는 최대 128 I / O 총에 도달합니다. 더 큰 PLC 아키텍처로 이동하지 않고 전체 기계를 덮습니다.

FAQ

Q1: IC200UDR164-DKC는 긍정적 및 부정적인 논리 입력을 어떻게 처리합니까?

모든 40개의 입력 포인트는 배선 구성에 의해 양성 및 부정적 로직 (PNP 소스 및 NPN 싱크) 을 모두 지원합니다. 같은 하드웨어 포인트는 양쪽 컨벤션을 수용합니다.PNP (긍정 논리) 는 입력 터미널에 전류를 공급하기 위해 필드 장치를 배선; NPN (원용 논리) 는 터미널에서 공통으로 전류를 끌어내기 위해 전선을 연결합니다. 매개 변수 설정이나 하드웨어 수정이 필요하지 않습니다. 전선이 극성을 결정합니다.

Q2: IC200UDR164-DKC는 어떤 프로그래밍 소프트웨어와 언어를 지원합니까?

프로피시 머신 에디션은 베르사맥스 마이크로 PLC의 주요 프로그래밍 환경이다.IC200UDR164-DKC에 연결은 IC200CBL001 케이블 또는 동등한 RS-232C 프로그래밍 포트를 통해. 프로피시 머신 에디션은 사다리 다이어그램 (LD) 및 명령 목록 (IL) 을 지원합니다. 이전 로직마스터 소프트웨어는 또한 오래된 펌웨어 버전과 호환됩니다.

Q3: 릴레이 출력은 같은 출력 은행에서 AC 및 DC 로드를 모두 전환 할 수 있습니까?

네, 각 포름 C 릴레의 공통 (COM) 단말기는 PLC의 내부 논리로부터 독립된 필드 공급 전압을 수용합니다.같은 은행의 다른 출력 동시에 다른 필드 전압을 전환 할 수 있습니다각 릴레의 접촉이 다른 모든 것과 격리되어 있기 때문에 24VDC에서 인접한 릴레. 특정 부하 전압과 전류가 릴레의 지정 스위치 용량 내에 있는지 확인하십시오.

Q4: 어떤 종류의 VersaMax 마이크로 확장 장치가 호환됩니까?

디지털 입력, 디지털 출력 (리레 및 트랜지스터 유형), 아날로그 I/O 및 복합 디지털/아날로그 구성을 포함하는 VersaMax Micro 확장 단위는 호환됩니다.기본 단위의 확장 커넥터에 모든 혼합의 최대 4 개의 확장 단위가 연결IC200CBL501 케이블은 일반적으로 확장 장치 연결에 사용됩니다.

Q5: IC200UDR164-DKC의 AC 전원 공급 장치의 대기 시간은 얼마입니까?

The AC power supply section provides a hold-up time of 10 milliseconds at 85 to 100VAC input voltage — the PLC continues operating for 10ms after a supply dropout at low-line AC voltage before the internal DC bus collapses정상 공급 전압에서, 대기 시간은 이 최소를 초과합니다. 이것은 불필요한 프로그램 중지로 인한 짧은 AC 라인 중단으로부터 보호합니다.유틸리티 공급이 불안정한 시설에서 특히 중요합니다..
