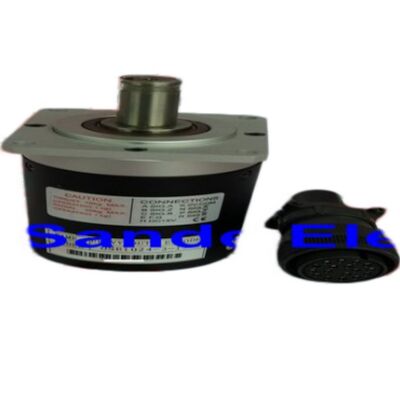

미쓰비시 일렉트릭 OSE1024-3-15-8 광학 샤프트 엔코더 — CNC 스핀들 피드백, 1024 P/R

브랜드: 미쓰비시 일렉트릭 / 네미콘 (니덱-네미콘)

유형: 증분형 광학 샤프트 엔코더

부품 번호: OSE1024-3-15-8 | 0SE1024-3-15-8 | OSE-1024-3-15-8

상태: 신품

재고 현황: 재고 있음 — 전 세계 빠른 배송

CNC 스핀들을 정직하게 유지하는 엔코더

스핀들 피드백은 화려하지 않습니다. — 고장 나기 전까지는요. CNC 스핀들에서 광학 엔코더가 잘못된 신호를 보내기 시작하면 전체 기계가 쓸모없게 됩니다. 리지드 탭핑이 불안정해지고, 나사산 사이클에서 오류가 발생하며, C축 위치가 공차를 벗어납니다. 기계 자체는 괜찮습니다. 제어 장치도 괜찮습니다. 하지만 스핀들에서 깨끗하고 정확한 위치 신호가 돌아오지 않으면 아무 소용이 없습니다.

이 엔코더의 미쓰비시 일렉트릭 OSE1024-3-15-8은 미쓰비시 CNC 시스템 — 그리고 그 주변에 구축된 마작 기계 —가 스핀들 피드백을 위해 의존하는 광학 샤프트 엔코더입니다. 이 제품은 1024 회전당 펄스를 생성하는 증분형 회전 엔코더로, 스핀들 샤프트에 직접 장착되도록 설계되었으며 지속적인 가공 조건에서 CNC 제어 장치에 일관된 A, B, Z 위상 출력을 제공합니다.

미쓰비시 제어 공작 기계, 선반 또는 터닝 센터에서 엔코더 오류를 추적하고 있다면, 이 부품이 필요할 가능성이 높습니다.

제품 사양

사양은 네미콘 / 니덱-네미콘 제품 데이터 및 검증된 교차 참조 문서에서 발췌했습니다.

이 엔코더의 작동 방식 — 그리고 CNC에서 1024 P/R이 중요한 이유

증분형 엔코더는 샤프트가 회전함에 따라 펄스 열을 생성합니다. OSE1024-3-15-8은 A 및 B 채널에서 전체 회전당 1,024개의 균일한 간격의 펄스를 생성합니다. 이 두 채널은 서로 90도 오프셋되어 있습니다 — 이를 쿼드러처 출력이라고 하며, 제어 장치가 회전 속도와 방향을 동시에 결정할 수 있게 합니다.

세 번째 출력인 Z 위상 (인덱스 펄스)는 고정된 각도 위치에서 회전당 정확히 한 번 발생합니다. 이것이 CNC 제어 장치가 전원 차단 후 스핀들 홈 기준점을 찾는 방법이며, 리지드 탭핑 및 단일점 나사산 가공과 같은 기능을 안정적으로 작동하게 하는 요소입니다. 깨끗한 Z 펄스가 없으면 스핀들은 제어 장치와 일관된 위상 관계를 설정할 수 없으며 — 해당 작업은 실패합니다.

회전당 1,024 펄스로, 제어 시스템은 스핀들 회전당 1,024회의 위치 업데이트를 받습니다. 이는 펄스당 0.352도의 각도 해상도로 변환됩니다 — 이는 최신 CNC 스핀들 제어의 동기화 요구 사항에 충분히 정밀합니다.

이 엔코더가 사용되는 곳

OSE1024-3-15-8은 미쓰비시 CNC 시스템에서 실행되는 CNC 공작 기계의 순정 장비로 지정되었으며, 특히 미쓰비시 제어 장치가 장착된 마작 수직 및 수평 머시닝 센터, 터닝 센터 및 다기능 기계의 설치 기반에서 광범위하게 사용됩니다.

주요 용도는 다음과 같습니다:

리지드 탭핑 — 가장 까다로운 스핀들 엔코더 응용 분야입니다. 제어 장치는 모든 단일 나사산 사이클에서 스핀들 회전을 Z축 이송 움직임과 정확하게 동기화해야 합니다. 엔코더 신호 저하는 탭 파손, 나사산 오류 또는 축 추종 오류를 유발합니다. OSE1024-3-15-8이 고장 나기 시작할 때 기계공이 가장 먼저 알아차리는 증상입니다.

C축 위치 지정 — 라이브 툴링이 있는 터닝 센터에서 스핀들은 밀링, 드릴링 및 교차 드릴링 작업에 대한 회전 C축 역할을 합니다. 정확한 위치 지정은 엔코더가 일관된 펄스 수와 안정적인 Z 위상 기준을 제공하는 능력에 전적으로 달려 있습니다.

나사산 가공 및 선삭 동기화 — 선반에서 단일점 나사산 가공은 매번 동일한 헬리컬 경로로 툴이 진입해야 합니다. 스핀들 엔코더는 이를 가능하게 하는 위치 동기화를 제공합니다.

스핀들 속도 모니터링 — 위치 지정 외에도 제어 장치는 엔코더 피드백을 사용하여 명령된 값에 대한 실제 스핀들 속도를 모니터링하고 조절합니다. 이는 상수 표면 속도 선삭 모드에서 표면 속도 제어에 중요합니다.

교차 참조 및 호환성

OSE1024-3-15는 Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa 및 Tamagawa TS1508 변형을 포함한 여러 동등한 참조와 호환되는 것으로 확인되었습니다.

이 교차 참조는 OSE1024-3-15-8을 다른 공급업체 카탈로그에서 발견한 시설에 유용합니다. 핵심 사양 — 1024 P/R, 5V DC, 3채널 증분형 출력, 5/8인치 샤프트 —는 이러한 동등한 참조 전반에 걸쳐 일관되게 유지됩니다.

교체품을 구매할 때는 주문 전에 샤프트 직경, 커넥터 핀 수 및 출력 유형을 기계의 원래 사양과 비교하여 확인하십시오. 교차 참조는 대부분의 경우 기능적으로 동등하지만 가능한 경우 서비스 설명서를 확인하십시오.

일반적인 고장 징후 — 교체 시기

OSE1024-3-15-8은 정밀 광학 장치이며 서비스 수명은 환경 조건에 크게 좌우됩니다. 열, 오염, 진동 및 노후화는 모두 성능 저하의 원인이 됩니다. 엔코더가 고장에 가까워지고 있다는 가장 일반적인 경고 신호는 다음과 같습니다:

리지드 탭핑 오류 또는 탭 파손 — 엔코더 펄스가 일관되지 않거나 끊어질 때 제어 장치가 스핀들-이송 동기화를 유지할 수 없습니다.

스핀들 방향 지정 실패 — 기계가 방향 지정 사이클 중에 멈추거나 스핀들이 목표 위치를 반복적으로 초과합니다. 이는 일반적으로 열화되거나 노이즈가 많은 Z 위상 신호를 나타냅니다.

CNC 제어 장치의 경보 코드 — 미쓰비시 CNC 시스템은 피드백 신호가 예상 매개변수 범위를 벗어날 때 특정 스핀들 엔코더 관련 경보를 생성합니다. 스핀들 피드백 편차 또는 엔코더 통신 오류 관련 경보 코드는 직접적인 지표입니다.

간헐적인 나사산 가공 오류 — 단일점 선삭 중 가끔 발생하지만 일관되지 않은 나사산 피치 오류, 특히 신호 무결성이 가장 중요한 저속 스핀들에서 발생합니다.

불규칙한 스핀들 속도 표시 — 제어 장치의 스핀들 속도 판독값이 안정적인 명령 속도에서도 변동하거나 불가능한 값을 표시합니다.

이러한 증상 중 하나라도 이 엔코더를 사용하는 기계에서 나타나면, 더 광범위한 진단을 진행하기 전에 OSE1024-3-15-8을 교체하는 것이 표준적인 첫 단계입니다.

조달 및 가용성 참고

OSE-1024-3-15-8은 원래 제조업체에서 단종된 것으로 표시되어 있습니다. 시장의 재고는 주로 산업용 잉여 부품 채널과 전 세계적으로 활발하게 생산 중인 미쓰비시 제어 공작 기계의 대규모 설치 기반을 위한 재고를 보유하고 있는 전문 CNC 부품 공급업체를 통해 존재합니다.

평판이 좋은 잉여 공급업체를 통해 제공되는 장치는 일반적으로 판매 전에 테스트되며 보증 기간이 제공됩니다 — OEM 교체품에 비해 실용적이고 비용 효율적인 대안이며, 더 이상 표준 유통 채널을 통해 구할 수 없을 수 있습니다.

주문 시, 8핀 커넥터 구성을 나타내는 -8 접미사를 포함한 전체 부품 번호를 확인하십시오. OSE1024-3-15 제품군 내에는 다른 커넥터 지정(예: -68 또는 -68-8)이 있는 변형이 존재하며, 기계의 커넥터 배선을 확인하지 않으면 직접적인 교체가 불가능할 수 있습니다.

빠른 참조 요약

OSE1024-3-15-8 한눈에 보기: 1024 P/R 증분형 광학 엔코더, 5V DC, 5/8" 샤프트, 8핀 커넥터, 800 RPM 정격 속도, A/B/Z 쿼드러처 출력. 미쓰비시 제어 공작 기계 및 마작 기계의 CNC 스핀들 피드백용으로 설계되었습니다. OEM 단종 부품 — 유지 보수 및 교체를 위한 잉여 재고 있음.

자주 묻는 질문

Q1: OSE1024-3-15-8은 어떤 CNC 기계 및 제어 장치에 설계되었습니까?

OSE1024-3-15-8은 미쓰비시 CNC 시스템(M50, M60, M64, M500, M700 및 관련 시리즈 제어 장치 포함)이 장착된 CNC 공작 기계에 사용되는 스핀들 엔코더입니다. 미쓰비시 제어 장치로 제작된 광범위한 마작 머시닝 센터 및 터닝 센터 — 특히 1980년대 후반부터 2000년대까지 생산된 모델에 순정 장비로 사용됩니다. 마작 또는 미쓰비시 제어 기계에서 스핀들 엔코더 경보가 발생하거나 리지드 탭핑 실패를 겪고 있다면, 이 엔코더는 주요 진단 대상입니다.

Q2: 부품 번호 끝에 있는 "-8"은 무엇을 의미하며, 중요합니까?

이 엔코더의 -8 접미사는 8핀 커넥터 구성을 나타냅니다. OSE1024-3-15 제품군 내에는 다른 커넥터 변형이 존재합니다 — 가장 일반적인 것은 -68(다른 멀티핀 구성)과 -8입니다. 이들은 배선 작업을 하지 않으면 상호 교환할 수 없습니다. 주문하기 전에 항상 접미사를 포함한 전체 부품 번호가 기계에 설치된 엔코더와 일치하는지 확인하십시오. 고장난 장치를 교체하는 경우, 가장 안전한 방법은 엔코더 라벨에 표시된 전체 부품 번호를 정확히 일치시키는 것입니다.

Q3: Tamagawa TS1508 또는 SANSEI NE-1024-2MDa를 OSE1024-3-15-8의 직접적인 대체품으로 사용할 수 있습니까?

이 장치들은 해상도, 전압 및 출력 유형 측면에서 기능적으로 동등한 것으로 확인되었습니다 — 모두 1024 P/R, 5V DC, A, B, Z 쿼드러처 출력입니다. 그러나 물리적 커넥터 핀 배열 및 케이블 호환성은 확인해야 합니다 하나를 다른 것으로 대체하기 전에. 교차 참조는 신호 수준에서는 기술적으로 동등하지만, 변형 간의 커넥터 배선 차이는 조정이 필요할 수 있습니다. 의심스러운 경우, 교차 참조 부품으로 교체하기 전에 특정 기계 모델의 배선도를 참조하십시오.

Q4: 스핀들 엔코더가 고장난 것인지, 엔코더 케이블 또는 CNC 제어 카드인지 어떻게 알 수 있습니까?

유용한 현장 절차: 먼저, 엔코더 케이블의 물리적 손상, 핀 휘어짐, 커넥터 오염 또는 차폐선 끊김을 검사하십시오 — 케이블 고장은 흔하며 엔코더 교체보다 수리가 쉽습니다. 다음으로, CNC 제어 장치의 경보 기록을 확인하여 특정 오류 코드를 식별하십시오. 미쓰비시 CNC 경보는 신호 수준 엔코더 오류와 통신 또는 전원 오류를 구별합니다. 케이블을 다시 연결한 후에도 경보가 반복되고 기계가 리지드 탭핑 오류 또는 스핀들 방향 지정 실패를 보이는 경우, 엔코더 자체가 가장 가능성 있는 원인입니다. 알려진 정상 대체 엔코더로 테스트하는 것이 최종 확인 단계입니다.

Q5: 이 엔코더는 새 제품으로 구매 가능합니까, 아니면 리퍼비시 제품만 가능합니까?

OSE1024-3-15-8은 미쓰비시 일렉트릭에서 단종되었으므로 더 이상 제조되거나 표준 OEM 유통 채널을 통해 구할 수 없습니다. 현재 시장에서 구할 수 있는 장치는 원래 생산 라인에서 재고로 보유하고 있던 신품 재고(NOS) — 사용되지 않은 장치 — 또는 판매 전에 청소, 테스트 및 검사된 전문적으로 리퍼비시된 장치입니다. 둘 다 CNC 유지 보수에 합법적인 옵션입니다. 신품 재고가 가능한 경우 선호되지만, 평판이 좋은 공급업체의 완전히 테스트된 리퍼비시 장치는 서비스 보증이 지원되는 건전한 대안입니다. 구매 전에 공급업체의 테스트 프로세스 및 보증 조건을 확인하십시오.
