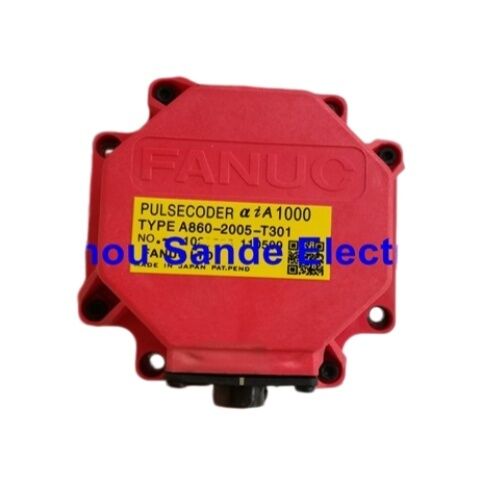

FANUC A860-2005-T301 펄스 코더 — FANUC Alpha i CNC 시스템용 αiI1000 서보 모터 엔코더

브랜드: FANUC

명칭: Alpha i 증분형 1000 (αiI1000)

부품 번호: A860-2005-T301 / A8602005T301 10핀 커넥터

일본 제조 | 재고 있음

루프를 닫는 부품

모든 폐쇄 루프 서보 시스템은 한 가지가 올바르게 작동하는지에 달려 있습니다. 즉, 모터 샤프트에서 컨트롤러까지 정확하고 지속적인 피드백입니다. 모터는 힘을 제공합니다. 증폭기는 전류를 관리합니다. 그러나 매 순간 실제 위치 데이터를 보고하는 작동하는 엔코더 없이는 이러한 요소 중 어느 것도 제 역할을 할 수 없습니다. 위치 명령은 검증되지 않습니다. 속도 프로파일은 확인되지 않습니다. 축은 개방 루프 또는 전혀 작동하지 않습니다.

이 FANUC A860-2005-T301은(는) FANUC Alpha i 시리즈 AC 서보 모터에 설치되는 αiI1000 유형 펄스 코더로, 광범위한 공작 기계 및 산업 자동화 응용 분야에 사용됩니다. 모터의 후면 엔드벨 내부에 장착되어 로터 샤프트에 기계적으로 연결되며, 10핀 커넥터 인터페이스를 통해 서보 증폭기로 회전당 백만 개의 피드백 펄스를 전송합니다. CNC 컨트롤러가 축의 위치와 이동 속도를 파악하는 모든 정보는 이 부품을 통해 흐릅니다.

펄스 코더가 고장 나면 — 그리고 그 고장을 알리는 경보 코드는 FANUC 제어 생산 환경에서 가장 혼란스러운 이벤트 중 하나입니다 — 기계를 다시 작동시키려면 올바른 장치를 올바르게 설치하고 모터 라벨에 정확하게 일치하는 이 부품을 교체해야 합니다.

한눈에 보는 부품 식별

데이터 출처: FANUC AC 서보 모터 αi 시리즈 설명, 매뉴얼 B-65262EN.

회전당 백만 펄스 — 실제 CNC 환경에서의 의미

αiI1000 명칭은 이 엔코더가 모터 샤프트의 완전한 회전당 정확히 백만 개의 개별 피드백 신호를 생성한다는 것을 의미합니다. 실제 맥락에서 설명하자면: 서보 축이 10mm 피치의 볼 스크류를 구동하는 경우, 모터 한 번 회전하면 축이 10mm 이동합니다. 10mm 이동 거리 동안 백만 개의 엔코더 카운트는 컨트롤러에 0.00001mm의 위치 해상도를 제공합니다 — 기계적 감속을 고려하기 전 모터 샤프트에서 카운트당 10 나노미터입니다. 실제로는 기계의 달성 가능한 위치 정확도는 엔코더 해상도 외에도 여러 요인에 따라 달라지지만, 엔코더 자체는 제한 요소가 아닙니다.

1,000,000 ppr 해상도가 일상적인 가공에 직접적으로 영향을 미치는 것은 저속 및 정밀 윤곽 이동 중 속도 피드백의 품질입니다. 매우 낮은 이송 속도 — 마무리 패스, 나사산 절삭 및 동기 탭핑에 사용되는 종류 — 에서 거친 엔코더 해상도는 완성된 부품 표면의 불규칙성으로 나타나는 속도 리플을 생성합니다. 미세 해상도는 소스에서 해당 리플을 제거하여 축이 느리게 움직일 때에도 속도 제어 루프가 작동할 수 있는 깨끗하고 지속적인 데이터를 제공합니다.

이것이 FANUC이 고가 모델에만 국한하지 않고 광범위한 Alpha i 모터 크기에 걸쳐 이 해상도를 표준화한 이유입니다. 모터 범위 전반에 걸쳐 일관된 피드백 품질은 CNC 매개변수 관리를 단순화하고 특정 모터 크기가 어떤 축을 구동하든 성능 특성이 예측 가능하도록 보장합니다.

증분형 유형 — 중요한 작동 차이점

FANUC A860-2005 시리즈 내에서 두 가지 유형의 펄스 코더가 생산됩니다. 증분형(이 장치, αiI) 및 절대형(αiA, 부품 번호 A860-2000-T301)입니다. 둘 다 동일한 1,000,000 ppr 해상도를 달성합니다. 작동상의 차이는 근본적입니다.

주문 전 올바른 부품인지 확인하는 방법증분형 펄스 코더는 전원 켜기 시 설정된 기준점부터 위치 변경을 계산합니다. 전원 주기 간 절대 위치에 대한 메모리가 없습니다. 기계가 시작될 때 증분형 엔코더가 장착된 각 축은 CNC가 프로그램을 실행하기 전에 알려진 시작 위치를 설정하기 위해 참조 복귀(홈 복귀)를 수행해야 합니다. 이것은 정상적인 설계된 작동 절차이며 제한이나 결함 조건이 아닙니다. 단순히 증분형 시스템이 작동하는 방식입니다.FANUC 기계는 시운전 시 각 축의 절대 또는 증분 피드백을 위해 구성되며, 서보 증폭기 매개변수는 해당 선택을 반영합니다. A860-2005-T301은 증분형입니다. 모터 라벨에 이 부품 번호가 표시되어 있다면 해당 축은 증분형 피드백으로 실행되고 있는 것입니다. 교체 엔코더는 동일한 유형이어야 합니다 — 증분형으로 구성된 축에 절대형 펄스 코더를 장착하면 작동을 방해하는 오류가 발생합니다.

주문 전 올바른 부품인지 확인하는 방법교체용 펄스 코더를 구매하기 전 가장 중요한 단계는 모터의 명판이 아닌, 현재 모터에 부착된 엔코더 자체의 라벨을 읽어 부품 번호를 확인하는 것입니다 — 엔코더의 후면 엔드벨 어셈블리에 있는 라벨입니다.라벨에는 A860 시리즈 부품 번호 중 하나가 표시됩니다. A860-2005-T301이라고 표시되어 있다면 이 목록이 직접적인 교체품입니다. A860-2000-T301(절대형), A860-2001-T301(1600만 ppr 절대형) 또는 다른 변형이 표시되어 있다면 다른 부품이 필요합니다. 전체 부품 번호 — 접두사, 기본 번호 및 접미사를 포함하여 — 는 정확히 일치해야 합니다. 시리즈 내의 부분 일치는 상호 교환할 수 없습니다.

이 확인 단계는 1분도 채 걸리지 않으며 올바른 브랜드와 일반 유형을 받았지만 특정 모터 및 증폭기 조합에 대한 사양이 잘못된 가능성을 제거합니다.엔코더 경보 — 펄스 코더 고장의 일반적인 지표FANUC CNC 컨트롤러는 서보 경보 시스템을 통해 엔코더 관련 오류를 보고합니다. 경보 번호는 컨트롤러 모델(0i, 16i/18i/21i, 30i/31i/32i)에 따라 다르지만, 펄스 코더 고장과 관련된 일반적인 경보 범주에는 다음이 포함됩니다:

SV(서보) 경보

FANUC 0i 및 관련 컨트롤러의 300 시리즈 범위에 있으며, 특히 피드백 신호 이상, 증폭기와 엔코더 간 통신 오류 또는 피드백 경로의 카운트 오류를 나타내는 경보입니다. 30i/31i/32i 시스템에서는 해당 경보가 다른 번호 범위에 나타나지만 동일한 기본 조건을 설명합니다.

이러한 경보는 손상된 엔코더 케이블(증폭기의 CN2와 모터 엔코더 커넥터 사이의 케이블) 또는 고장난 서보 증폭기 CN2 인터페이스 회로로 인해 발생할 수도 있습니다. 펄스 코더를 불량으로 판정하기 전에 케이블을 확인하십시오 — 물리적 손상, 핀 구부러짐, 양쪽 커넥터 끝의 느슨한 연결 상태를 검사하십시오. 알려진 양호한 장치로 케이블을 교체하는 것이 고장을 케이블 또는 엔코더로 격리하는 가장 빠른 방법입니다. 경보가 어떤 케이블을 사용하든 모터를 따라간다면 펄스 코더 자체가 고장난 부품일 가능성이 높습니다.A860-2010-T301A860-2005-T301은 동일한 물리적 장착 형식을 공유하지만 피드백 유형과 해상도가 다른 펄스 코더 제품군에 속합니다. 시리즈를 이해하면 주문 오류를 방지할 수 있습니다:

부품 번호

유형

명칭

해상도A860-2000-T301

절대형

αiA1000

1,000,000 ppr

FANUC 부품 — 특히 수요가 많은 엔코더 및 증폭기 부품 — 은 적극적으로 위조되고 있습니다. 비정품 펄스 코더는 일반적으로 지워지지 않는 지속적인 경보 코드를 생성하거나, 짧은 서비스 기간 내에 고장 나기 전에 간헐적으로 작동합니다. 위조품은 검증되지 않은 채널을 통해 유통되며 종종 정확해 보이는 FANUC 마킹 및 부품 번호로 라벨이 붙어 있습니다.

실질적인 보호 조치는 검증 가능하고 문서화된 재고를 보유한 공급업체로부터 소싱하는 것입니다. 정품 FANUC 제조는 일본 원산지 표시와 엔코더 라벨의 일관된 FANUC 일련 번호 및 날짜 코드 형식으로 확인됩니다. 장치를 받은 후 진위 여부에 의심이 가는 경우, 라벨 세부 정보와 하우징 구성을 알려진 정품 예시와 비교한 후 설치하십시오.

자주 묻는 질문

Q1: 내 기계에서 한 축에 FANUC SV 경보가 표시되지만 다른 테스트에서는 모터가 정상적으로 작동합니다. 펄스 코더가 불량인지 엔코더 케이블이 불량인지 어떻게 알 수 있습니까?

이것은 일반적인 진단 상황이며, 케이블은 교체하는 데 더 빠르고 저렴하기 때문에 시작하기에 좋은 곳입니다. 동일한 유형의 케이블을 사용하는 두 개의 축이 있다면, 의심되는 축 모터를 작동 중인 축의 엔코더 케이블에 임시로 연결하십시오(전원 배선은 올바른 축에 유지). 경보가 해제되거나 다른 축으로 케이블을 따라간다면 케이블이 결함입니다. 어떤 케이블을 연결하든 경보가 모터에 남아 있다면 펄스 코더가 고장난 부품일 가능성이 높습니다. 다른 증폭기 및 케이블을 사용하여 테스트 장비 또는 예비 축에서 의심되는 모터를 알려진 양호한 증폭기에 연결하면 동일한 경보가 즉시 나타나면 엔코더가 원인입니다. 케이블이 제거되기 전까지는 펄스 코더가 불량이라고 가정하지 마십시오.

Q2: A860-2005-T301을 교체한 후 기계가 전원을 켤 때마다 참조 복귀를 요구합니다. 이것이 정상입니까, 아니면 설치 중에 문제가 발생했습니까?

이것은 증분형 엔코더 시스템의 완전히 정상적인 동작이며 설치 품질과는 아무런 관련이 없습니다. αiI1000 유형 펄스 코더는 전원 주기 간에 절대 위치를 유지하지 않습니다 — 이것이 증분형 설계의 근본적인 특징입니다. 기계 전원이 켜질 때마다 서보 시스템은 축의 위치에 대한 저장된 지식이 없습니다. 참조 복귀는 축을 알려진 기계적 참조 위치로 이동시켜 해당 지식을 설정하며, 그 후 컨트롤러는 해당 세션의 나머지 기간 동안 해당 시작점부터 증분적으로 위치를 추적합니다. 이것은 증분형 피드백을 사용하는 모든 FANUC 기계에 대한 표준 작동 절차입니다. 이전에 절대형 펄스 코더(αiA 유형)를 사용했던 기계가 증분형 교체 후 참조 복귀를 요구한다면, 이는 잘못된 엔코더 유형이 설치되었음을 나타냅니다 — 그러나 A860-2005-T301이 항상 이 축의 엔코더였다면, 교체 전에도 참조 복귀 요구 사항이 존재했습니다.

Q3: A860-2005-T301은 R-30iB 또는 R-30iA와 같은 FANUC 로봇 컨트롤러와 호환됩니까, 아니면 CNC 공작 기계 서보 모터에만 사용됩니까?

A860-2005-T301은 주로 CNC 공작 기계 응용 분야에 사용되는 FANUC Alpha i 시리즈 AC 서보 모터와 관련이 있으며, 제조 중에 모터에 장착됩니다. FANUC 로봇 시스템은 자체 서보 모터 및 엔코더 제품군을 사용하며, 이는 기계적 형태와 엔코더 프로토콜 모두에서 기계 공구 Alpha i 시리즈와 다릅니다. 동일하거나 유사한 펄스 코더 하드웨어를 사용하는 특정 로봇 서보 모터 구성이 있을 수 있지만, 로봇 엔코더 부품의 교체는 CNC 응용 분야 호환성에서 추정하는 대신 특정 로봇 모터의 라벨 부품 번호 및 로봇 컨트롤러의 문서와 비교하여 확인해야 합니다. CNC 공작 기계 유지 보수 — VMC, HMC, 선반 센터 및 Alpha i 시리즈 서보 모터를 사용하는 유사한 장비 — 의 경우, 모터 라벨이 일치하는 경우 A860-2005-T301이 확인된 적용 가능한 부품입니다.

Q4: 올덤 커플링은 무엇이며, 펄스 코더 교체 시 항상 교체해야 합니까?

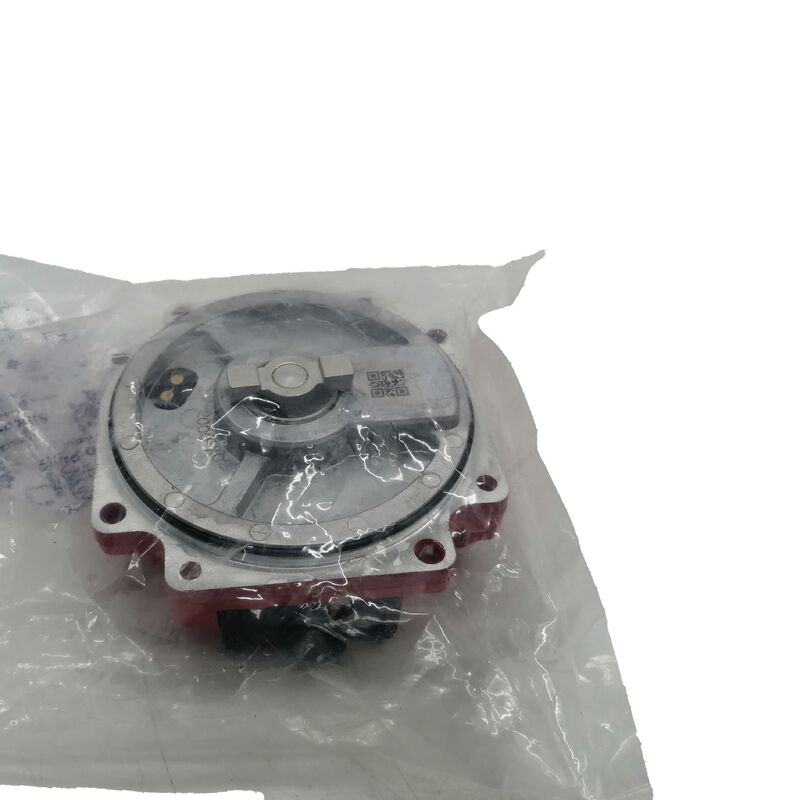

올덤 커플링은 모터 샤프트와 펄스 코더 입력 사이에 위치하는 3피스 유연 커플링입니다. 중앙 피스는 양쪽 면에 모터 샤프트 허브와 펄스 코더 입력 디스크의 해당 구동 기능과 맞물리는 구동 슬롯을 가지고 있습니다. 이 배열은 모터 샤프트에서 엔코더로 회전을 전달하는 동시에 실제 모터 조립에서 항상 어느 정도 존재하는 약간의 축 및 각도 정렬 불량을 허용합니다. 올덤 커플링이 없으면, 어떤 정렬 불량도 작동 중에 펄스 코더의 내부 베어링 및 광학 어셈블리에 지속적으로 굽힘 및 방사형 힘을 가하여 조기 엔코더 고장을 일으킬 것입니다. FANUC 자체 서비스 설명서에서는 새 펄스 코더와 함께 새 커플링을 설치할 것을 권장합니다. 커플링은 수명이 제한적이며 장기간 작동 후 구동 슬롯에 마모가 발생합니다. 새 엔코더 아래에 오래된 커플링을 재사용하는 것은 새 엔코더가 서비스 첫 시간부터 마모로 인한 정렬 불량을 상속받는다는 것을 의미합니다. 커플링은 엔코더에 비해 저렴한 품목입니다 — 동시에 교체하는 것이 올바른 절차입니다.

Q5: 펄스 코더만 구매하여 직접 설치할 수 있습니까, 아니면 일반적으로 FANUC 서비스 기술자가 필요합니까?

펄스 코더 교체 절차는 FANUC 서보 모터 지침 설명서에 문서화되어 있으며, FANUC 서비스 개입 없이 전 세계 공작 기계 사용자들의 사내 유지 보수 엔지니어들이 정기적으로 수행합니다. 물리적 절차는 4개의 M4 볼트를 제거하고, 기존 엔코더와 커플링을 추출하고, 올바른 방향으로 새 엔코더와 커플링을 삽입하고, O-링을 올바르게 장착하고, 볼트를 다시 설치하는 것을 포함합니다. 표준 육각 렌치 외에는 특수 공구가 필요하지 않습니다. 중요한 요소는 다음과 같습니다. 올바른 볼트 식별(제거할 M4 볼트 대 그대로 둘 M3 볼트), 올바른 O-링 장착, 충격이나 오염 없이 취급, 그리고 — 교체 후 — 축 위치 참조를 재설정하기 위해 기계의 참조 복귀 절차를 완료하는 것입니다. 일반적으로 교체가 경보를 해결하지 못하여 증폭기 또는 배선 결함이 더 깊어 진단 장비가 필요할 때 공장 서비스 개입이 필요한 것은 이러한 경우입니다. 펄스 코더가 결함으로 확인된 간단한 엔코더 교체의 경우, 절차는 기계에 익숙한 숙련된 유지 보수 기술자라면 누구나 수행할 수 있습니다.
