제품 상세 정보:
|
| 상태: | 신공장씰(NFS) | 품목 번호: | A860-0360-V511 |
|---|---|---|---|
| 기원: | 일본 | ||
| 강조하다: | Fanuc a860-2150-v001,Fanuc 서보 모터 인코더,인코더 a860-2150-v001 |
||

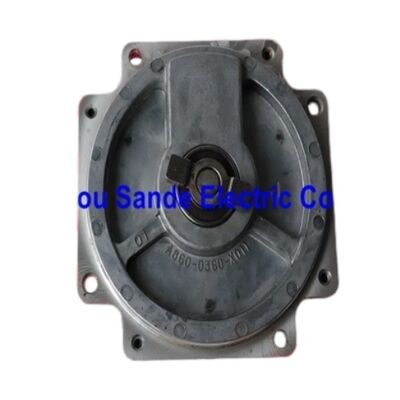

브랜드: FANUC
명칭: αA64 (알파 절대 64K)
부품 번호: A860-0360-V511 / A8600360V511 14핀 커넥터
절대형 | 슈퍼 커패시터 | 재고 있음
FANUC의 αi 시리즈가 최신 공작 기계의 지배적인 플랫폼이 되기 전에, 이전 세대의 FANUC 알파 시리즈 AC 서보 모터가 전 세계 제조 시설에서 작동했으며 계속 작동하고 있습니다. 엔코더 어셈블리를 덮는 독특한 빨간색 플라스틱 후면 캡으로 식별되는 이 모터는 1980년대 후반부터 2000년대까지 머시닝 센터, 터닝 센터 및 다축 장비에 엄청난 양으로 설치되었습니다. 이 기계들 중 상당수는 여전히 생산적으로 매일 사용되고 있습니다.

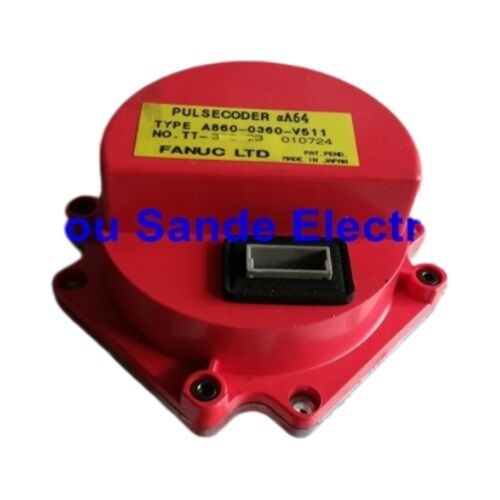

FANUC A860-0360-V511은 이 알파 시리즈의 대형 프레임 변형을 위한 αA64 유형 펄스 코더입니다. 이는 1회전당 64,000개의 펄스, 다회전 위치 유지, 외부 배터리 불필요한 절대 엔코더로, 익숙한 빨간색 캡 하우징 내부의 서보 모터 후면에 장착됩니다. 이 엔코더가 고장나면 기계는 위치 참조를 잃고 축이 멈춥니다. 교체 경로는 간단합니다. 원래 장착되었던 모터에 올바른 A860-0360-V511을 설치하면 됩니다.V511이 A860-0360 제품군 내에서 독특한 점은 무엇인가요?A860-0360 시리즈는 동일한 αA64 절대 엔코더 명칭을 공유하지만 물리적 구성 및 위치 유지 기술이 다른 여러 펄스 코더 변형을 포함합니다. V511이 어디에 속하는지 이해하면 값비싼 주문 오류를 방지할 수 있습니다.
기계 수준에서의 실질적인 결과는 시스템이 원래 어떻게 구성되었는지에 따라 달라지지만, V511과 함께 출하된 모터의 경우 위치 유지 아키텍처는 시스템 설계의 일부입니다. 모든 펄스 코더 교체와 마찬가지로, 주문 전에 모터의 엔코더 라벨에 있는 정확한 부품 번호를 일치시키는 것이 올바른 확인 절차입니다.
기술 참조A860-0360-T201세부 정보FANUC 부품 번호A860-0360-V511
엔코더 명칭
| 엔코더 유형 | 절대 펄스 코더 |
|---|---|
| 해상도 | 취급 및 설치 참고 사항 |
| 위치 유지 | 슈퍼 커패시터 (내장형) |
| 커넥터 | 14핀 수 |
| 하우징 | 빨간색 플라스틱 캡 어셈블리 |
| 대형 프레임 절대형 변형 | A860-0360-V511은 모든 FANUC 광학 펄스 코더와 마찬가지로 정밀 광학 기기에 적합한 취급이 필요합니다. 내부 디스크 어셈블리와 베어링은 엔코더 성능을 결정하는 부품이며, 둘 다 기계적 충격과 오염에 민감합니다. |
| 호환 모터 범위 | α3/2000, α3/3000, α6/2000, α6/3000, α12/2000, α12/3000, α22/2000, α22/3000, α30/2000, α30/3000 및 관련 변형 |
| 모터 식별 | 모터 모델 번호 끝이 Bx75 (12자리 FANUC 형식) |
| 원산지 | 일본 |
| 응용 분야 | CNC 공작 기계 서보 축 |
| FANUC 알파 시리즈 서보 모터 문서 및 검증된 전문 공급업체 기술 기록에서 교차 참조된 데이터. | 64K 절대 — 해상도와 유형이 실제로는 무엇을 의미하는가 |
| 펄스 코더가 피드백 장치로 작동하는 방식을 정의하는 두 가지 속성은 해상도와 절대형인지 증분형인지 여부입니다. 둘 다 일상적인 기계 작동에 중요합니다. | 해상도: 1회전당 64,000 펄스. 각 모터 샤프트 회전은 64,000개의 개별 측정 간격으로 나뉩니다. 10mm 피치의 볼 스크류를 구동하는 서보 축에서 1회전당 64,000 카운트는 피드백 루프에 나사 출력에서 약 0.16마이크로미터/카운트의 위치 분해능을 제공하며, 이는 이 엔코더가 서비스하는 일반적인 공작 기계의 기계 부품 정확도를 훨씬 뛰어넘습니다. 엔코더 해상도는 이러한 시스템의 위치 성능을 제한하는 요인이 아닙니다. 64K 해상도가 저속에서 속도 피드백 품질에 의미 있게 영향을 미치는 것은, 카운트 밀도가 거친 펄스 버스트 대신 미세하고 규칙적인 피드백 데이터를 속도 제어 루프에 공급하기 때문입니다. |
| 절대형. 절대 엔코더는 전원 차단 주기 동안 전체 위치 주소를 유지합니다. 계획적이든 비계획적이든 전원 차단 후 기계가 켜지면 서보 시스템은 엔코더의 저장된 위치를 읽고 축의 위치를 즉시 파악합니다. 참조 복귀, 호밍 동작, 작업자 개입이 필요 없습니다. 기계는 멈췄던 곳에서 즉시 작동할 준비가 됩니다. 이는 전원 차단, 비상 정지 또는 오류 조건으로 인해 예기치 않게 멈출 수 있는 장비에서 중요한 작동상의 이점이며, 생산 재개 전에 모든 축을 다시 호밍하는 것은 복구에 시간과 절차적 복잡성을 더합니다. | V511의 슈퍼 커패시터는 전원 차단 간격 동안 절대 속성을 작동시키는 메커니즘입니다. 이는 외부 전원이 없을 때 엔코더의 내부 위치 추적 전자 장치를 유지하기에 충분한 에너지를 저장합니다. |
알파 시리즈 빨간색 캡 모터 제품군
더 작은 변형 — α1, α2 및 αM2.5 프레임 크기를 포함한 매우 컴팩트한 알파 모터에서 발견됨 — 은 A860-0360-T001 부품 번호와 다른 물리적 하우징을 사용합니다. V511과 호환되지 않습니다.
더 큰 변형 — α3 프레임 이상부터 더 넓은 알파 모터 범위에서 사용됨 — 은 A860-0360 시리즈의 T201, V501 및 V511 형태입니다. 이들은 동일한 물리적 하우징과 커플링 기하학을 공유합니다. 이 그룹 내의 접미사 차이는 세대, 커넥터 구성 및 위치 유지 방법을 반영합니다. FANUC 부품 번호 시스템에서 A64 엔코더가 장착된 모터는 모터의 12자리 모델 번호 끝에 "75"가 붙어 식별됩니다 (예: A06B-0xxx-Bx75). 이는 엔코더 자체 라벨이 불분명하거나 손상된 경우 신뢰할 수 있는 교차 확인 방법입니다.A860-0360 변형 — 제품군 탐색
여러 부품 번호가 αA64 명칭과 동일한 알파 시리즈 모터 호환성을 공유합니다. 이들 간의 차이는 소싱에 중요합니다:부품 번호
위치 유지
A860-0360-T001
외부 배터리
소형 프레임 전용 (α1/α2) — V511 모터와 호환되지 않음A860-0360-T201외부 배터리
A860-0360-T021
| 외부 배터리 | 대형 프레임 절대형 변형 | A860-0360-V501 |
|---|---|---|
| 외부 배터리 | 기계적 커플링 마모. 모터 샤프트와 엔코더 입력 간의 커플링은 샤프트의 흔들림이 엔코더 내부 베어링에 방사형 힘을 가하지 않도록 회전을 전달합니다. 시간이 지남에 따라 커플링 마모는 엔코더 베어링에 정렬 불량이 발생하여 소음, 베어링 저항 증가, 결국 엔코더 신호 오류를 유발합니다. | A860-0360-V511 |
| 슈퍼 커패시터 (내장형) | 기계적 커플링 마모. 모터 샤프트와 엔코더 입력 간의 커플링은 샤프트의 흔들림이 엔코더 내부 베어링에 방사형 힘을 가하지 않도록 회전을 전달합니다. 시간이 지남에 따라 커플링 마모는 엔코더 베어링에 정렬 불량이 발생하여 소음, 베어링 저항 증가, 결국 엔코더 신호 오류를 유발합니다. | A860-0360-V511과 A860-0356-X011 간의 교차 참조도 공급업체 문서에 나타납니다. 두 식별자 모두 이 엔코더 구성과 관련하여 사용되었습니다. 항상 서비스 중인 모터의 엔코더 라벨이 최종 참조입니다. |
| 이러한 엔코더가 고장나는 이유 — 그리고 무엇을 기대해야 하는가 | 기계적 커플링 마모. 모터 샤프트와 엔코더 입력 간의 커플링은 샤프트의 흔들림이 엔코더 내부 베어링에 방사형 힘을 가하지 않도록 회전을 전달합니다. 시간이 지남에 따라 커플링 마모는 엔코더 베어링에 정렬 불량이 발생하여 소음, 베어링 저항 증가, 결국 엔코더 신호 오류를 유발합니다. | 광학 디스크 오염 또는 열화. 엔코더는 정밀 에칭된 광학 디스크를 통과하는 빛으로 작동합니다. 씰 마모, 케이블 진입 지점 또는 반복적인 열 순환을 통해 엔드벨에 들어가는 냉각수 증기, 오일 미스트 또는 금속 먼지로 인한 오염은 시간이 지남에 따라 신호 품질을 저하시킬 수 있습니다. 초기 증상으로는 간헐적으로 나타나고 재시동 시 사라지는 경미한 알람 조건이 포함됩니다. 결국 신호가 앰프의 허용 임계값 아래로 떨어지고 심각한 엔코더 알람이 발생합니다. |
| 슈퍼 커패시터 열화. V511에서 전원 차단 시 절대 위치를 유지하는 커패시터는 수명이 제한적입니다. 충분히 열화된 커패시터는 짧은 전원 차단에도 위치 데이터를 더 이상 유지하지 못합니다. 증상은 전원 사이클링 후 기계가 절대 위치 참조를 잃는 것입니다. 기능적인 절대 엔코더라면 필요하지 않아야 할 참조 복귀가 필요합니다. 커패시터는 엔코더 어셈블리 내부에 있으며 별도로 현장에서 교체할 수 있는 부품이 아닙니다. | 기계적 커플링 마모. 모터 샤프트와 엔코더 입력 간의 커플링은 샤프트의 흔들림이 엔코더 내부 베어링에 방사형 힘을 가하지 않도록 회전을 전달합니다. 시간이 지남에 따라 커플링 마모는 엔코더 베어링에 정렬 불량이 발생하여 소음, 베어링 저항 증가, 결국 엔코더 신호 오류를 유발합니다. | 엔코더 관련 알람이 나타나면 진단 시퀀스는 항상 엔코더 케이블부터 시작해야 합니다. 엔코더 자체를 결함으로 결론짓기 전에 연결 무결성과 케이블 상태를 확인하십시오. 케이블 검사가 명확하고 알람이 지속되면 엔코더가 다음 교체 대상입니다. |
| 취급 및 설치 참고 사항 | A860-0360-V511은 모든 FANUC 광학 펄스 코더와 마찬가지로 정밀 광학 기기에 적합한 취급이 필요합니다. 내부 디스크 어셈블리와 베어링은 엔코더 성능을 결정하는 부품이며, 둘 다 기계적 충격과 오염에 민감합니다. | 설치 순간까지 엔코더를 포장 상태로 보관하십시오. 하우징을 치거나 엔코더 샤프트에 축 방향 힘을 가하지 마십시오. 모터에서 오래된 엔코더를 제거할 때 커플링 방향을 기록해 두십시오. 교체 커플링 (각 엔코더 교체 시 새 커플링 설치 권장)은 엔코더가 장착되기 전에 모터 샤프트 구동 부품과 맞물리도록 올바르게 배치해야 합니다. |
빨간색 플라스틱 캡 하우징은 광학 창이나 커플링 인터페이스 표면을 만지지 않고 취급해야 합니다. 설치 후 모터를 서비스에 반환하기 전에 캡의 밀봉 상태를 확인하십시오. 엔드벨 보호는 캡이 올바르게 장착되고 밀봉되었는지에 달려 있습니다.
Q1: A860-0360-V511은 외부 배터리에 의존하는 대신 슈퍼 커패시터를 가지고 있습니다. 이것이 앰프 배터리가 더 이상 전혀 필요하지 않다는 것을 의미하나요?
V511의 슈퍼 커패시터는 엔코더 자체 내에서 위치 유지를 처리하지만, 전체 서보 시스템의 배터리 구성은 FANUC 앰프와 CNC 컨트롤러가 시스템 수준에서 절대 위치 데이터를 어떻게 관리하는지에 따라 달라집니다. 이 시대의 FANUC 서보 앰프는 일반적으로 엔코더 외의 백업 기능을 위해 자체 배터리를 유지합니다. 여기에는 매개변수 저장 및 일부 구성에서는 앰프 수준에서 다회전 절대 카운트 추적이 포함됩니다. V511이 설치되었을 때 앰프가 여전히 배터리를 필요로 하는지는 특정 앰프 모델 및 시스템 구성에 따라 다릅니다. 엔코더의 자체 포함 커패시터는 엔코더 수준의 위치 유지를 위한 배터리 의존성을 제거하지만, 이 가정을 기반으로 앰프 배터리를 제거하기 전에 자체 지침 설명서에서 앰프의 배터리 기능 요구 사항을 확인하십시오. 매개변수 또는 카운트 유지를 위해 앰프가 의존하는 배터리를 제거하면 추가 데이터 손실이 발생할 수 있습니다.Q2: V511을 사용할 수 없을 때 A860-0360-V501 또는 A860-0360-T201로 A860-0360-V511을 대체할 수 있나요?
대형 프레임 A860-0360 변형 간에는 물리적 장착이 호환됩니다. 하우징 치수와 커플링 인터페이스는 T201, V501 및 V511에 대해 동일합니다. 기능적 차이는 위치 유지 방법입니다. V511은 내장형 슈퍼 커패시터를 사용하고, T201 및 V501은 절대 위치 유지를 위해 외부 앰프 배터리에 의존합니다. V511을 중심으로 설계된 시스템에 T201 또는 V501을 대체하면 전원 차단 이벤트 동안의 절대 위치 유지가 이제 엔코더 자체의 커패시터 대신 앰프 배터리에 의존하게 됩니다. 앰프 배터리가 존재하고 기능한다면 절대 위치는 여전히 올바르게 유지되어야 합니다. 그러나 V511이 특정 이유로 지정된 설치의 경우 (예: 시스템 설계에서 앰프 배터리가 의도적으로 생략된 응용 분야), 이 대체는 진행하기 전에 고려해야 하는 방식으로 시스템의 배터리 의존성을 변경합니다. 항상 직접적인 대체 가능성을 가정하기 전에 특정 기계의 설치 구성을 확인하십시오.Q3: 전원 차단 후 시작 시 엔코더 알람이 표시됩니다. 절대 위치가 손실되었습니다. 이것이 V511 슈퍼 커패시터가 고장났다는 것을 확인해 주나요?
전원 차단 후 위치 손실은 슈퍼 커패시터가 더 이상 전원 차단 기간 동안 전하를 유지하지 못한다는 강력한 지표이지만, 유일한 가능한 원인은 아닙니다. 커패시터가 고장났다고 결론짓기 전에 전원 차단 기간을 고려하십시오. 슈퍼 커패시터는 제한된 양의 에너지를 저장하며, 매우 긴 차단 (커패시터 상태 및 엔코더의 내부 전력 소비에 따라 몇 시간 이상)은 건강한 커패시터조차도 고갈시킬 수 있습니다. 위치 손실이 긴 전원 차단 이벤트 후에만 발생하고 짧은 중단 후에는 발생하지 않는다면, 커패시터는 여전히 부분적인 용량을 가지고 있을 수 있습니다. 매우 짧은 전원 사이클링 (몇 초 이하) 후에도 위치가 손실된다면 커패시터가 고장난 것입니다. 어느 경우든 커패시터가 장치에 통합되어 있고 현장에서 별도로 교체할 수 없기 때문에 엔코더 어셈블리를 교체해야 합니다.Q4: 엔코더 라벨을 읽지 않고 모터에 현재 설치된 A860-0360 변형을 어떻게 확인할 수 있나요?
모터 모델 번호는 하나의 교차 확인을 제공합니다. A64 엔코더가 장착된 FANUC 알파 시리즈 모터는 12자리 모델 명칭의 마지막 두 자리가 "75"입니다. (예: A06B-0xxx-Bx75로 표시된 모터는 A64 엔코더를 가지고 있습니다.) 이는 엔코더 유형을 확인하지만 특정 변형 접미사 (T201 대 V501 대 V511)를 식별하지는 않습니다. 변형 식별을 위해서는 후면 엔드벨의 엔코더 라벨이 유일하게 신뢰할 수 있는 출처입니다. 전체 A860-0360-VXXX 또는 A860-0360-TXXX 부품 번호를 표시합니다. 라벨이 마모, 오일 오염 또는 물리적 손상으로 인해 읽을 수 없는 경우, FANUC 서비스 담당자 또는 테스트 장비를 갖춘 전문 수리 시설에서 기능 테스트를 통해 엔코더 변형을 식별할 수 있습니다. 모터 모델 번호만으로 변형을 추정하지 마십시오. 이전 FAQ에서 설명한 위치 유지 영향을 이해하지 않고 변형 간에 대체하지 마십시오.
FANUC 알파 시리즈 펄스 코더는 일반적으로 원래 성능 신뢰성을 복원하는 표준으로 수리할 수 없습니다. 통합 광학 어셈블리, 정밀 연마된 커플링, 내부 베어링 및 슈퍼 커패시터는 제어된 조건에서 일치하는 장치로 제조됩니다. 커패시터 자체의 현장 수리 (엔코더 PCB에 대체 커패시터 납땜)는 기술적으로 가능하지만 상당한 위험이 따릅니다. 분해 중에 광학 디스크와 베어링이 노출되며, 수리 중 오염 또는 기계적 방해는 커패시터 교체 자체가 성공하더라도 신호 품질을 저하시킬 수 있으며, 수리된 장치는 재조립 후 검증된 성능 기준선이 없습니다. 적절한 테스트 장비와 클린룸 조건을 갖춘 전문 서보 수리 시설은 다양한 보증 조건으로 엔코더 재빌드 서비스를 제공합니다. 대부분의 산업 유지보수 작업의 경우, 알려진 양호한 장치로 즉시 교체하고 고장난 장치를 교환 크레딧으로 반환하는 것이 기계 가용성을 복원하는 더 빠르고 위험이 적은 경로입니다.
