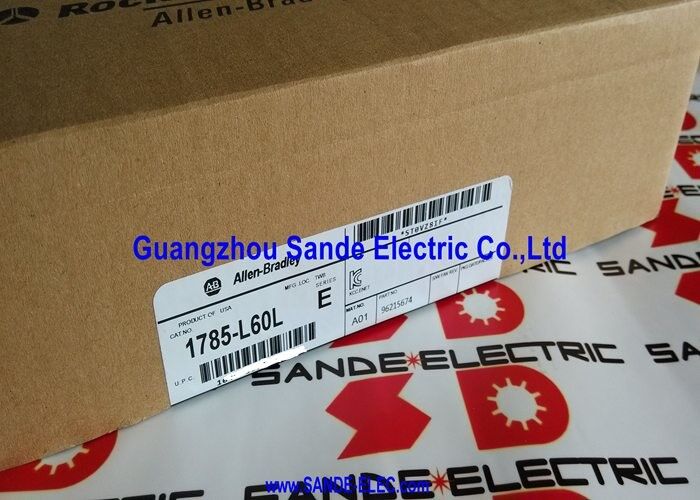

PLC-5 프로세서 1785-L60L 1785L60L 1785-L6OL

1785-L60L | PLC-5/60L 프로세서 — 64K 워드 SRAM / 보완 3072+3072 I/O / EEPROM 백업 / 4 DH+/RIO

PLC-5/60L — /60B에 대한 보완적인 I/O 장점

1785-L60L은 64K 워드 PLC-5/60 프로세서 제품군의 "L" 변형인 PLC-5/60L입니다. 표준 PLC-5/60B(1785-L60B)는 모든 입력 및 출력 혼합에서 최대 3072개의 I/O 지점을 지원합니다. PLC-5/60L은 보완적인 I/O 주소 지정을 통해 이를 확장합니다.3072개 입력 및 3072개 출력 별도, 3072가 양방향으로 공유되는 것이 아닙니다.

보완적인 I/O 주소 지정은 입력 개수와 출력 개수가 각각 독립적으로 표준 한계에 접근하는 대규모 프로세스 애플리케이션에서 중요합니다. 2800개의 현장 장비 입력과 2000개의 출력 채널을 갖춘 화학 반응기 시스템은 60B의 3072 공유 제한을 초과합니다. 60L은 양쪽에서 동시에 최대 3072개까지 수용할 수 있습니다.

메모리 용량은 60B와 동일합니다. 배터리 지원 SRAM의 64K 단어이며 1785-ME 시리즈 메모리 모듈(ME16, ME32, ME64 및 M100 용량)을 통해 EEPROM 백업이 가능합니다. 4개의 DH+/Remote I/O 통신 채널, RS-232 직렬 포트 및 표준 PLC-5 명령어 세트는 동일합니다.

주요 사양

4개의 DH+/RIO 채널 — 독립 통신 도메인

4개의 통신 채널은 각각 독립적으로 작동합니다. 가능한 동시 구성:

• 채널 1(DH+):프로그래밍 워크스테이션 및 SCADA 서버와 공유되는 DH+ 네트워크에 연결됩니다.
• 채널 2(원격 I/O):로컬 원격 I/O 랙용 스캐너.
• 채널 3(원격 I/O):두 번째 공장 섹션의 원격 랙용 스캐너.
• 채널 4(원격 I/O):원격 랙의 세 번째 그룹을 위한 스캐너입니다.

4개의 채널과 모든 원격 I/O 데이터가 동일한 통합 I/O 이미지에 나타납니다. 프로그램은 로컬 지점과 동일하게 모든 원격 I/O 지점에 액세스합니다. 물리적 배포는 래더 로직에 투명합니다.

응용 시나리오

대규모 공정 제어:총 현장 포인트가 PLC-5/60B의 3072 공유 제한을 초과하는 정유, 화학 공장 및 수처리 시설. 보완적인 I/O 아키텍처를 통해 입력 및 출력 포인트 수를 독립적으로 확장할 수 있습니다.

다중 섹션 자재 취급:4개의 원격 I/O 채널은 각각 별도의 공장 섹션(창고 입력, 분류, 운송 및 배송)을 스캔하며 60L은 4개 영역 모두에 대한 중앙 스테이션 수준 컨트롤러 역할을 합니다.

PLC-5/60B 대체 평가:60B를 교체할 때 애플리케이션이 보완적인 I/O 주소 지정을 사용하는지 확인하세요. 그렇다면 60L이 올바른 교체품입니다. 총 I/O가 공유 3072개 이내로 유지되면 두 변형 모두 작동합니다.

FAQ

Q1: PLC-5/60L과 PLC-5/60B의 실질적인 차이점은 무엇입니까?

둘 다 64K 단어 메모리와 4개의 DH+/RIO 채널을 가지고 있습니다. 60B는 총 입력과 출력의 혼합에서 최대 3072개의 I/O 포인트를 지원합니다. 60L은 보완적인 주소 지정(3072개의 입력과 3072개의 출력을 별도의 카운트로 사용)을 사용합니다. 입력 개수 또는 출력 개수가 독립적으로 3072에 접근하는 경우 60L을 지정합니다.

Q2: EEPROM 백업 모듈이 배터리의 필요성을 대체합니까?

EEPROM 모듈은 배터리와 관계없이 비휘발성 프로그램 백업을 제공합니다. 정상적인 EEPROM 모듈로 전원을 켜면 프로그래밍 터미널 없이 프로그램이 자동으로 로드됩니다. 그러나 유지 데이터(카운터 값, 유지 플래그, 타이머 누산기)는 배터리 지원 SRAM에 상주하며 EEPROM에는 저장되지 않습니다. 완전한 데이터 보존을 위해서는 EEPROM 백업과 기능성 배터리가 모두 권장됩니다.

Q3: 1785-L60L에는 어떤 프로그래밍 소프트웨어가 사용됩니까?

RSLogix 5는 PLC-5 제품군을 위한 프로그래밍 환경입니다. 연결은 DH+ 네트워크 액세스용 1784-U2DHP USB-DH+ 어댑터를 사용하는 RS-232 채널을 통해 이루어지거나 직렬 프로그래밍용 RS-232 직접 케이블을 통해 이루어집니다. PC에서 DH+ 네트워크 프로그래밍을 하려면 호환되는 DH+ 인터페이스 어댑터가 필요합니다.

Q4: PLC-5/60L 랙은 표준 1746 SLC 500 I/O 모듈을 수용할 수 있습니까?

아니요. PLC-5 시스템은 1746 모듈이 아닌 1771 I/O 모듈을 사용합니다. 1785-L60L은 1771 시리즈 I/O 랙 및 모듈을 수용합니다. 일부 1771-1746 어댑터 솔루션이 애프터마켓에 존재하지만 이는 애플리케이션별로 다르며 호환성 확인이 필요합니다. 표준 필드 배선 연결은 1771 I/O 모듈을 직접 사용합니다.

Q5: 기존 시스템에서 PLC-5/60L을 60B로 간단하게 교체할 수 있습니까?

시스템이 보완적 I/O 주소 지정을 사용하지 않는 경우에만 해당됩니다. 원본 60L 프로그램이 보완 주소 지정(3072 공유 이상의 별도 입력 및 출력 블록)을 사용하여 작성된 경우 보완 주소 지정을 지원하지 않는 60B를 설치하면 주소 지정 충돌이 발생합니다. 실행 중인 설치에서 60L을 60B로 교체하기 전에 하드웨어 구성 및 I/O 맵을 검토하십시오.
