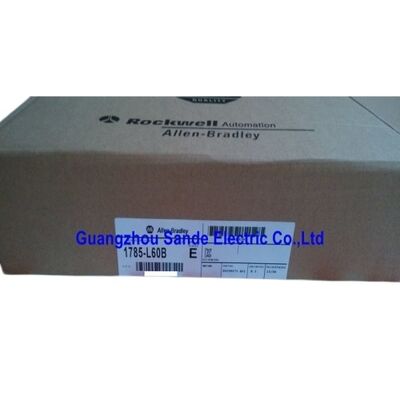

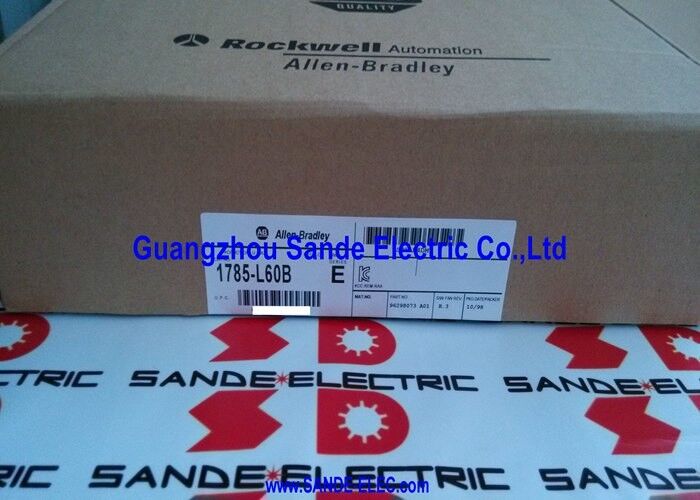

PLC-5 프로세서 1785-L60B 1785L60B 1785-L6OB

1785-L60B | PLC-5/60 프로세서 — 64K 워드 SRAM / 3072 I/O / 4 DH+ / 원격 I/O / 24 랙 / 92 원격 섀시 / RS-232

PLC-5/60 — PLC-5 제품군의 상위 제품

1785-L60B는 PLC-5/60으로 PLC-5 프로세서 제품군의 최상위 제품입니다. 숫자 지정자는 메모리 용량을 반영합니다. 64K 단어의 SRAM을 갖춘 5/60은 5/40(28K) 및 5/30(16K) 변형 위에 위치하여 복잡한 공정 제어 및 대규모 기계 자동화 프로그램을 위한 프로그램 및 데이터 메모리를 제공합니다.

4개의 DH+/원격 I/O 채널은 PLC-5/60을 제품군의 소형 프로세서와 구분하는 특징입니다. 각 채널은 DH+(Data Highway Plus) 피어 통신 네트워크 또는 원격 I/O 랙에 대한 원격 I/O 스캐너 링크를 독립적으로 관리합니다. PLC-5/60 시스템은 프로그래밍 터미널에 대한 DH+ 링크를 동시에 유지할 수 있으며

한 채널의 HMI 시스템, 두 번째 메인 캐비닛의 랙에 대한 원격 I/O 링크, 원격 기계 섹션의 분산 랙에 대한 두 개의 추가 원격 I/O 링크. 이 다중 채널 아키텍처 덕분에 PLC-5/60은 대규모 분산 설치에 적합한 선택이 됩니다. 단일 채널 프로세서는 이러한 종류의 독립적인 통신 도메인을 관리할 수 없습니다.

최대 92개의 범용 원격 I/O 섀시는 PLC-5/60 시스템의 물리적 범위를 여러 플랜트 영역으로 확장하며, 총 3072개의 I/O 용량은 수백 개의 현장 장비 및 액추에이터가 있는 밀집된 프로세스 설치도 포괄합니다.

주요 사양

4개의 DH+/원격 I/O 채널 — 독립 통신 도메인

1785-L60B의 4개 통신 채널은 각각 독립적으로 작동합니다. 대규모 공정 공장이나 자재 취급 시설에서 이는 다음을 의미합니다.

• 채널 1(DH+):프로그래밍 워크스테이션 및 ControlView/WonderWare SCADA 서버와 공유되는 DH+ 네트워크에 연결합니다.
• 채널 2(원격 I/O):주 전기실 내의 로컬 원격 I/O 랙을 검색합니다.
• 채널 3(원격 I/O):메인 패널에서 100m 떨어진 컨베이어 라인 구간의 원격 I/O 랙을 스캔합니다.
• 채널 4(원격 I/O):별도의 처리 섹션에서 세 번째 랙 그룹을 스캔합니다.

4개의 채널은 모두 동시에 작동하며 PLC-5/60 프로그램은 각 랙이 어떤 채널을 통해 통신하는지에 관계없이 동일한 통합 I/O 이미지를 통해 모든 I/O 데이터에 액세스합니다.

응용 시나리오

레거시 공정 플랜트 제어:PLC-5 아키텍처를 기반으로 구축된 화학, 수처리 또는 식품 가공 시스템입니다. 1785-L60B는 설치된 원격 I/O 랙 배선, DH+ 네트워크 또는 SCADA 통신 링크를 변경하지 않고 프로세서를 복원합니다.

대형 자재 취급 시스템:각 기계 섹션에 분산된 원격 I/O 랙이 있는 컨베이어 네트워크는 모두 중앙 1785-L60B에서 관리됩니다. 교체 프로세서는 EEPROM 백업 모듈에서 로드된 프로그램을 사용하여 시스템을 다시 작동하게 합니다.

다중 채널 HMI 및 제어 통합:DH+ 채널은 여러 위치에서 PanelView 운영자 터미널을 지원하는 반면 원격 I/O 채널은 필드 I/O를 관리합니다. 두 가지 유형 모두 단일 프로세서에서 통신됩니다.

FAQ

Q1: PLC-5/60은 제품군 내 PLC-5/40 및 PLC-5/80과 어떻게 비교됩니까?

PLC-5/30은 16K 워드와 2개의 DH+/RIO 채널을 제공합니다. PLC-5/40은 28K 워드와 2채널을 제공합니다. PLC-5/60(이 프로세서)은 64K 워드와 4개 채널을 제공합니다. PLC-5/80은 100K 워드 및 4개 채널로 확장됩니다. 올바른 모델은 설치된 시스템의 프로그램 크기와 필요한 독립 통신 채널 수에 따라 다릅니다. 5/60을 5/40으로 교체하면 메모리와 통신 용량이 줄어듭니다. 직접 5/60 교체가 올바른 유사 예비 부품입니다.

Q2: 1785-L60B를 교체할 때 프로그램은 어떻게 유지됩니까?

1785-MJ 메모리 모듈(EEPROM)이 설치된 경우 프로그램과 데이터는 메모리 모듈에 비휘발성으로 저장되며 교체 프로세서의 전원을 켜면 자동으로 로드됩니다. 메모리 모듈이 없으면 RS-232 또는 DH+ 포트를 통해 RSLogix 5 아카이브에서 프로그램을 다운로드해야 합니다. 장애가 발생한 프로세서를 종료하기 전에 메모리 모듈이 있고 채워져 있는지 확인하십시오.

Q3: 1785-L60B는 어떤 배터리를 사용하며 얼마나 오래 지속됩니까?

1785-L60B는 정전 시 SRAM 유지를 위해 1770-XYC 배터리를 사용합니다. 배터리 수명은 일반적으로 작동 조건에 따라 1~5년입니다. BATT LED 표시기는 배터리 전압이 유지 임계값 아래로 떨어지면 사전 경고를 제공합니다. 예정된 유지 관리 주기에 따라 사전에 교체하십시오. 중요한 설치에서 BATT 표시를 기다리지 마십시오.

Q4: 1785-L60B에는 어떤 프로그래밍 소프트웨어가 필요합니까?

RSLogix 5는 PLC-5 제품군을 위한 프로그래밍 환경입니다.RSLogix 5는 적절한 호환성 설정을 갖춘 표준 Windows 운영 체제에서 실행됩니다. 설치된 소프트웨어 버전에 대한 RSLogix 5 릴리스 노트에서 지원되는 OS 버전을 확인하십시오.연결은 RS-232 채널(DH+ 네트워크 프로그래밍용 1784-U2DHP USB-DH+ 어댑터 사용)을 통해 이루어지거나 구형 하드웨어에서 직접 DH+ 노트북 연결을 위한 1784-PCC PCMCIA 카드를 통해 이루어집니다.

Q5: 단종된 후 1785-L60B는 어디에서 공급됩니까?

산업 자동화 부품 딜러, 테스트를 거친 잉여 공급업체, 전문 레거시 PLC 서비스 등 확립된 PLC-5 예비 부품 애프터마켓을 통해. PLC-5 플랫폼은 원래 설치 후 수십 년 동안 서비스를 유지하는 시스템과 함께 매우 큰 글로벌 설치 기반을 보유하고 있습니다. 5/60 변형은 애프터마켓에 정기적으로 나타납니다. 주문하기 전에 1785-L60B 부품 번호를 확인하고 배터리 유형(1770-XYC)과 메모리 모듈 호환성을 확인하십시오.
