| 원래 장소 | 미국 |
| 브랜드 이름 | SIMENS |
| 인증 | CE ROHS |

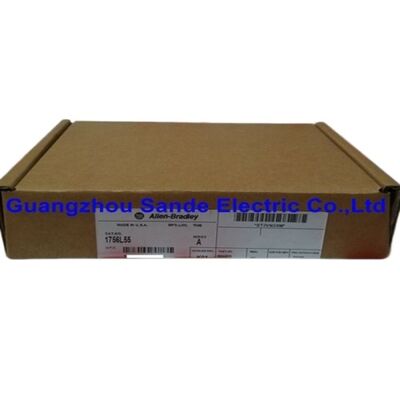

| 모델 번호 | 1756L55 |
대부분의 ControlLogix CPU는 프로그램 및 데이터 메모리를 프로세서 모듈에 직접 통합합니다. 1756-L55은 그렇지 않습니다.그것은 동일한 차시 슬롯에 CPU 옆에 설치된 별도의 1756-M 시리즈 메모리 보드를 필요로.
메모리 보드는 1756-L55 모듈 내부에 설치된다. 1756-L55는 하나의 차체 슬롯을 차지한다. 메모리 보드는 동일한 물리적 어셈블리의 일부이다. 메모리 옵션은 넓은 용량 범위를 커버한다:
| 메모리 보드 | 사용자 메모리 | I/O 메모리 | 배터리 |
|---|---|---|---|
| 1756-M12 | 750KB | 208KB | 요구 사항 |
| 1756-M13 | 1.5MB | 208KB | 요구 사항 |
| 1756-M14 | 3.5MB | 208KB | 요구 사항 |
| 1756-M16 | 7.5MB | 208KB | 요구 사항 |
| 1756-M22 | 750KB | 208KB | 필요하지 않습니다 (NVRAM) |
| 1756-M23 | 1.5MB | 208KB | 필요하지 않습니다 (NVRAM) |
| 1756-M24 | 3.5MB | 208KB | 필요하지 않습니다 (NVRAM) |
배터리 백업이 바람직하지 않은 애플리케이션에서빈번한 유지보수 주기가있는 설비 ∙ 1756-M22/M23/M24 비휘발성 메모리 보드는 배터리 없이 프로그램 내용을 유지합니다., 예정된 교체 요구 사항을 제거합니다.
| 매개 변수 | 가치 |
|---|---|
| 프로세서 | 로직스5555 |
| 내장 사용자 메모리 | 아무 것도 |
| 뒷면 (5.1VDC) | 1.23·1.25A |
| 백플레인 (24VDC) | 0.014A |
| 권력 분산 | 5.6·5.7W |
| 열 | 191~19.4 BTU/hr |
| 격리 | 30V 연속 |
| 배터리 (std) | 1756-BA1 |
| 작동 온도 | 0°C ~ 60°C |
| 저장 온도 | -40°C ~ 85°C |
| 무게 | 0.34kg |
| 로컬 I/O (최대) | 250 모듈 |
| 분산 I/O (최다) | 4800점 |
| 백플레인 속도 | 최대 5Mbps |
1756-L55은 ControlLogix 분산 I/O 아키텍처 내에서 작동한다. 이 프로세서에 액세스할 수 있는 ControlLogix 차체 뒷면에는 최대 250개의 로컬 I/O 모듈이 장착된다.분산 애플리케이션의 경우 EtherNet/IP를 통해 원격 I/O 도프, ControlNet, 또는 DeviceNet 총 4800 분산 I/O 포인트에 도달합니다. 백플레인 통신은 최대 5Mbps로 실행되며, 밀도가 높은 I/O 구성에서 실시간 I/O 업데이트를 지원합니다.
통신 네트워크는 1756-L55 자체에 내장되어 있지 않습니다. 네트워크 연결은 인접한 차체 슬롯에 설치된 1756-시리즈 통신 모듈에서 발생합니다.
이 모듈 방식의 통신 방식은 동일한 1756-L55 프로세서를 다른 네트워크 토폴로지에 대해 구성 할 수 있습니다.적절한 통신 모듈을 선택하여.
자동차 조립 라인:1756-L55 및 1756-M13 (1.5MB) 메모리 보드가 있는 ControlLogix 차시, 용접, 클램핑 및 재료 취급을 위한 복잡한 순차 논리를 실행한다.EtherNet/IP 1756-ENBT 모듈을 통해 로봇 컨트롤러와 비전 시스템을 연결합니다1756-CNB를 통한 컨트롤넷은 원격 I/O 도프로 결정적인 I/O 업데이트를 처리합니다.
물 처리 시설:1756-L55와 1756-M12 (750KB) 는 펌프 염기서열, 밸브 제어 및 PID 루프 모니터링을 관리합니다. 1756-DNB를 통해 디바이스넷은 변속도 드라이브를 통합합니다.이더넷/IP는 SCADA 시스템과 HMI 패널을 연결합니다..
식품 및 음료 생산:1756-L55와 1756-M22 (NVRAM, 배터리 없음) 는 세척 환경 패널에 있습니다. 비휘발성 메모리는 접근하기 어려운 위치에서 배터리 교체 스케줄링을 제거합니다.
Q1: 1756-L55은 메모리 보드가 설치되지 않고 작동 할 수 있습니까?
1756-M 메모리 보드가 없으면 1756-L55에는 사용자 프로그램 저장 장치가 없으며 논리를 실행할 수 없습니다. 메모리 보드는 필수 부품입니다.프로세서와 메모리 보드는 완전한 CPU 집합을 구성합니다. 시스템 주문 또는 교체 할 때 1756-L55 및 적절한 1756-M 보드를 모두 지정하십시오..
Q2: 1756-L55는 어떤 프로그래밍 소프트웨어와 언어를 지원합니까?
RSLogix 5000은 1756-L55의 프로그래밍 환경이며, RS-232C 프로그래밍 포트 또는 EtherNet/IP 또는 ControlNet 통신 모듈을 통해 연결됩니다.RSLogix 5000는 사다리 다이어그램을 지원합니다, IEC 61131-3에 따라 기능 블록 다이어그램, 구조화된 텍스트 및 순차 기능 차트.스튜디오 5000 로직스 디자이너는 업데이트 된 인터페이스와 동일한 프로그래밍 언어를 제공합니다.
Q3: 1756-BA1 배터리는 언제 교체해야 하며, 고장 났을 경우 어떻게 될까요?
배터리는 주변 온도와 사용량에 따라 약 1~2년마다 교체하는 것이 좋습니다.컨트롤러는 배터리가 결정적인 배열에 도달하기 전에 결함 상태를 통해 배터리 낮은 경고를 생성만약 배터리가 표준 (NVRAM가 아닌) 메모리 구성에서 완전히 고장 났다면, 휘발성 SRAM에 저장된 프로그램은 다음 전력 사이클에 손실됩니다.1756-M22/M23/M24 비휘발성 메모리 변종에는 배터리가 필요하지 않습니다.; 프로그램 콘텐츠는 배터리 없이 전력 손실로 유지됩니다.
Q4: 1756-L55은 현재 ControlLogix 5570 또는 5580 차체와 호환됩니까?
1756-L55은 물리적으로 모든 ControlLogix 1756-시리즈 차체 뒷면과 호환됩니다.1756-L55 (Logix5555 프로세서) 와 같은 차시의 최신 L7x 또는 L8x 프로세서 사이의 통신 및 펌웨어 호환성은 특정 구성에 달려 있습니다.실제 1756-L55은 새로운 세대의 프로세서와 혼합되는 대신 기존 Logix5555 기반 시스템에서 유지됩니다.특정 멀티 CPU 구성에 대한 차시 및 통신 모듈 호환성 행렬을 확인합니다..
Q5: 1756-L55 (메모리 없이) 와 1756-L55M12과 같은 완전한 구성 장치의 차이점은 무엇입니까?
1756-L55M12는 1756-L55 프로세서와 1756-M12 (750KB) 메모리 카드의 결합 집합체이다. "M12" 후자는 어떤 메모리 보드가 포함되어 있는지 나타냅니다. 주문하거나 교체 할 때,"1756-L55" 혼자 메모리가없는 맨 프로세서입니다"1756-L55M12" (또는 M13, M14, M16, M22, M23, M24) 는 설치된 특정 메모리 보드를 나타냅니다. 교체 목적으로 고장 된 구성 요소가 프로세서, 메모리 보드,또는 둘 다.
