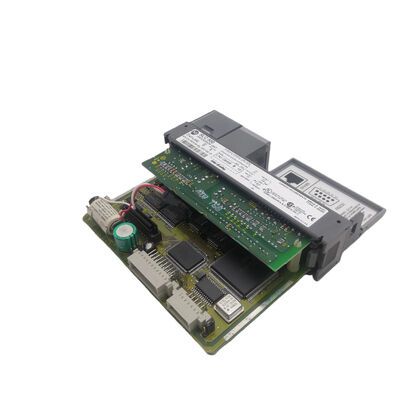

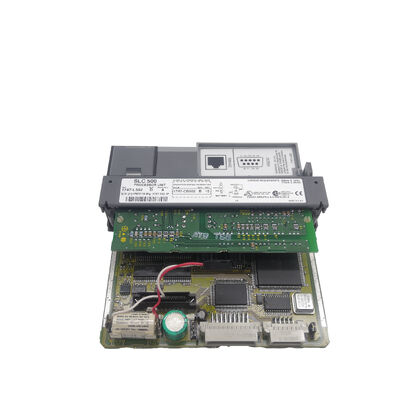

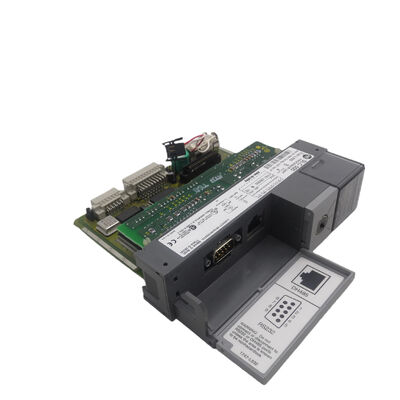

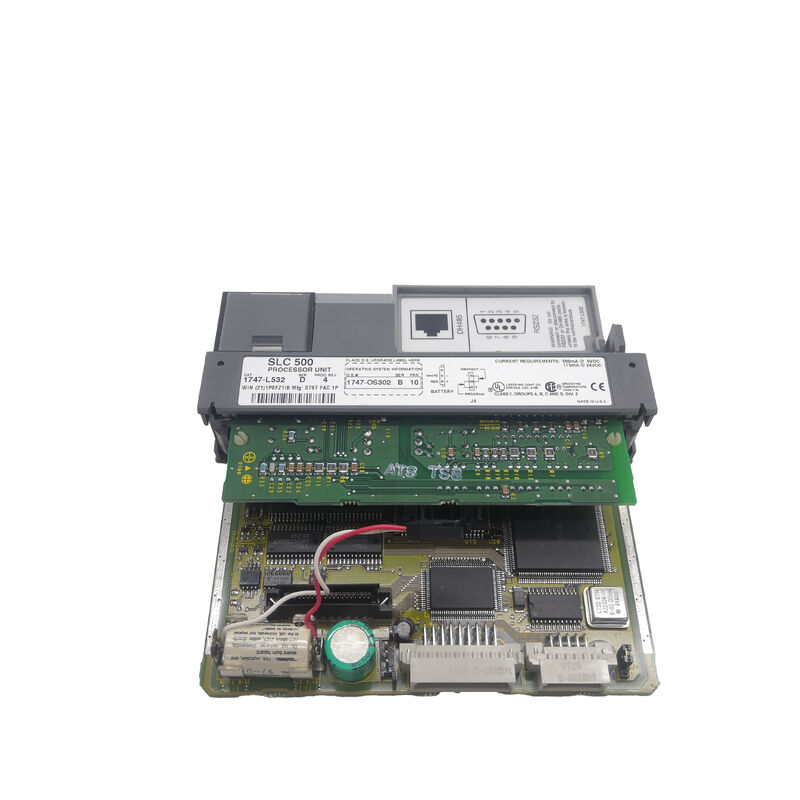

SLC 5/03 16K 컨트롤러 1747-L532 1747L532 1747-L532

앨런 브래들리 1747-L532 SLC 500 SLC 5/03 CPU 프로세서 16K 배터리 지원 RAM, 4096 I/O, 480 아날로그, RS-232 / DH-485, 1ms 스캔, 온라인 프로그래밍, 실시간 시계

부문 번호:1747-L532

제조사:앨런 브래들리 / 로크웰 자동화 (미국)

제품 라인:SLC 500 modular PLC 시스템

최대, 아날로그 I/O:480 (지역)로컬 I/O 체시:최대 3개 (최다 로컬 체시당 30개의 모듈 슬롯)

전체 로컬 I/O 슬롯:30 (최대 모듈 용량)

통신 포트:

• RS-232 (DF1 풀 듀플렉스/하프 듀플렉스, DH-485 프로토콜 선택, ASCII 모드)
• DH-485 (데이터 하이웨이 485 ∙ 멀티 드롭 네트워크)

상태:폐지된 active legacy/excess 시장

응용 프로그램:공정 제어, 포장 기계, 재료 처리, HVAC 제어, 물/폐기물 처리, 컨베이어 시스템, 기계 도구 보조 제어

전반적인 설명

의알렌-브래들리 1747-L532is the SLC 5/03 processor — the mid-range CPU in Rockwell Automation's SLC 500 family that occupied the sweet spot between the entry-level 5/01 and 5/02 units (limited by smaller memory and slower scan rates) and the high-end 5/04 and 5/05 variants (justified by large network installations and very large programs).

SLC 500 플랫폼이 1990년대와 2000년대에 북미 제조업에서 중급 PLC로 지배적이었을 때, SLC 5/03는 대부분의 애플리케이션이 실제로 필요로 했던 것입니다.기계 및 프로세스 제어 작업의 대부분을 위해 충분한 I/O 용량, 프로그램 및 HMI 연결을 위한 RS-232 및 DH-485이 내장되어 있으며, 생산을 중단하지 않고 기계 작동 중에 프로그램을 수정할 수 있는 온라인 편집,그리고 PLC-5와 호환되는 고급 명령어 세트로 엔지니어들이 알렌-브래들리의 고급 컨트롤러에서 익숙한 프로그래밍 패턴을 적용할 수 있습니다..

1747-L532은 SLC 5/02 전신에 비해 두 가지 특정 개선 사항을 가져왔으며 이는 연속 프로세스 애플리케이션에 훨씬 더 유용하게 사용되었습니다.

첫째, the addition of built-in RS-232 eliminated the need for an external communication module for PC programming access and HMI connection — the RS-232 port supports DF1 full-duplex for point-to-point connections to SCADA systems and operator terminals, 여러 SLC 500 컨트롤러가 하나의 네트워크 케이블을 공유하는 멀티 드롭 네트워크 운영을 위해 DH-485 모드로 전환 할 수 있습니다.

둘째, 16K 메모리 용량은 프로세스 제어 및 재료 처리 응용 프로그램이 여러 프로세스 변수에 대한 PID 루프를 필요로하는 복잡한 프로그램에는 충분했습니다.데이터 테이블을 이용한 요리 관리, 계열 함수 차트 스타일 프로그램 타이머 / 카운터 / 비교 체인, 그리고 생산 관리자가 기대하는 진단 및 보고 기능에서 구축.

제조공학자들이 인식하는 이름은 "SLC 5/03"입니다. 프로그래밍 문서, 유지보수 기록,북미 및 전 세계 설치 된 기지 전체에 대한 예비 부품 목록. 1747-L532는 카탈로그 번호입니다; SLC 5/03는 엔지니어가 대체품을 찾을 때 설명합니다.

주요 사양

통신 아키텍처 RS-232 및 DH-485

1747-L532의 두 개의 통합 통신 포트는그리고 RS-232/DH-485 조합은 1990년대에 걸쳐 표준 SLC 500 네트워크 아키텍처였습니다..

DH-485 (데이터 고속도로 485)알렌-브래들리 (Allen-Bradley) 는 RS-485 물리 계층에 기반을 둔 멀티 드롭 시리즈 네트워크로 최대 19.2kbaud까지 실행됩니다. 최대 32개의 노드가 SLC 500 컨트롤러를 포함하여 단일 DH-485 세그먼트를 공유할 수 있습니다.PanelView HMI 단말기, 및 1761-NET-AIC (첨단 인터페이스 변환기) 또는 유사한 어댑터를 사용하는 PC 기반 SCADA 시스템.

DH-485 네트워크에서 1747-L532은 프로그램 다운로드, 온라인 모니터링 요청, HMI에서 읽기 / 쓰기 명령을 수신 할 수 있습니다.다른 SLC 500 컨트롤러와 피어 투 피어 메시징을 통해 데이터를 교환합니다..

RS-232노트북 프로그래밍을 위한 포인트-투-포인트 연결 (현대 PC에서 적절한 RS-232 케이블을 통해 USB-RS232 어댑터로 연결) 을 제공하며, DF1 프로토콜을 통해 통신하는 로컬 HMI 패널을 위해,그리고 ASCII 모드에서 통신하는 프린터와 바코드 리더와 같은 외부 장치에.

RS-232 포트는 DF1 풀 듀플렉스, DF1 반 듀플렉스, DH-485 사이에 재구성 할 수 있습니다.및 ASCII 모드 RSLogix 500의 소프트웨어 설정으로 동일한 물리적 포트가 하드웨어 변경 없이 서로 다른 연결 필요를 충족시킬 수 있습니다..

더 넓은 네트워크의 경우 ControlNet 또는 EtherNet/IP에 연결하는 추가 통신 모듈 (1747-KE DH+ 게이트웨이)또는 원격 I/O 스캐너 모듈) CPU와 함께 SLC 500 체시 슬롯에 설치.

1747-L532은 또한 로컬 차시의 원격 I/O 스캐너 모듈과 DeviceNet 스캐너 모듈을 지원하며, I/O 아키텍처를 시설 전체의 원격 래크로 확장합니다.

I/O 용량 지역, 확장 및 원격

1747-L532의 최대 I/O 수는 4096개의 입력과 4096개의 출력으로 최대 3개의 로컬 차시와 원격 I/O를 통해 원격 I/O 스캐너 모듈을 조합하여 달성된다.

로컬적으로, 세 개의 차체는 최대 30 개의 모듈 슬롯을 총 수용 할 수 있으며 최대 960 개의 로컬 I/O 포인트를 지원합니다 (모듈 선택 및 전원 공급 용량에 따라).원격 I/O는 이것을 전체 4096개의 분리된 I/O 포인트로 확장합니다, 원격 I/O 케이블을 통해 원격 래크를 로컬 차시에 설치된 스캐너 모듈에 연결합니다.

480 아날로그 I/O 용량은 1746 아날로그 모듈 가족 (1746-NI4, 1746-NI8, 1746-NO4V, 1746-NO4I),그리고 다른 것) 는 수십 개의 센서와 제어 루프를 가진 처리 응용 프로그램을 포함합니다..

1746 I/O 모듈 가족에는 표준 디지털 및 아날로그에서 전문 입력 유형 (열화 쌍, RTD,고속 카운터) 및 출력 유형 (리레), 트랜지스터, 아날로그 전류, 아날로그 전압).

명령어 세트 PLC-5 기반 고급 프로그래밍

SLC 5/03의 명령어 세트는 더 간단한 SLC 5/01과 5/02에 비해 상당히 확장되었습니다.이전에는 더 비싼 PLC-5 플랫폼과 연결된 명령어 범위를 통합하는:

PID (비례적-종합적-추적):내장된 PID 명령어는 하나의 명령어에서 전체 PID 제어 루프를 구현하고, 프로세스 변수 입력을 받아, 설정점과 비교합니다.그리고 구성 가능한 이득으로 출력 값을 계산, 안티 윙업, 그리고 파생 필터링. 여러 PID 루프는 사용 가능한 메모리와 스캔 시간으로 제한되어 동시에 실행될 수 있다.

부동 소수점 수학:덧셈, 빼기, 곱셈, 나열, 삼각형 함수 및 로고리듬은 32비트 IEEE 부동 소수점 숫자에 작동합니다.PID 이득 계산, 분수 값을 필요로 하는 모든 응용 프로그램.

ASCII 명령어:문자열 처리, 문자 비교, ASCII 모드 통신을 위한 일련 포트 I/O ∙ 1747-L532이 HMI, 바코드 리더, 프린터와 텍스트 데이터를 교환할 수 있도록 하는추가 통신 모듈이 필요하지 않은 가중 기구.

STI (선택 가능한 시간 단절):주요 스캔에서 독립적으로 정해진 시간 간격에서 지정된 하위 프로그램을 실행합니다. PID 루프, 데이터 로깅,그리고 시간적 중요 함수들은 주요 프로그램의 스캔 시간 변동에 관계없이 일관된 샘플 속도에서 실행됩니다..

간접적인 주소:배열 처리, 요리 관리,고정된 주소보다는 포인터 값을 따르는 동적 데이터 액세스 flexible data structures that simplified many real world application programs.

FAQ

Q1: 1747-L532는 RAM 백업에 배터리를 사용합니다. 배터리가 얼마나 오래 지속되며, 죽으면 어떻게 될까요?

1747-BA 배터리는 일반적으로 운영 조건에 따라 1~3 년 동안 지속됩니다. CPU가 꺼지면 RAM 상태를 유지합니다.

CPU의 BATT LED는 배터리 전압이 임계치 이하로 떨어지면 밝아지며, 용량이 손실되기 전에 미리 경고합니다. 배터리가 고장 났고 CPU가 전원을 잃었을 때,모든 배터리 지원 RAM 데이터가 손실 됩니다. 사용자 프로그램 포함, 데이터 테이블, 그리고 유지 변수.

플래시 EPROM 백업 모듈 (1747-M13) 이 설치되어 프로그램 백업이 저장된 경우 CPU는 자동으로 플래시에서 프로그램을 다시 로드하여 작동을 복원합니다.플래시 백업 없이, 프로그램은 RSLogix 500에서 다시 로드 해야 합니다.

Q2: 사양에는 3개의 로컬 I/O 체시와 30개의 슬롯이 나열되어 있습니다.

최대 30 슬롯은 3개의 로컬 체스 모두에서 합친 총 30 슬롯이 아닙니다. 개별 SLC 500 체스는 4, 7, 10 및 13 슬롯 구성으로 제공됩니다.13 슬롯의 체스 3개는 39개의 슬롯 위치를 물리적으로 제공할 것입니다., 그러나 1747-L532 프로세서는 로컬 I/O 구성에서 최대 30 개의 모듈 슬롯을 지원합니다.

CPU는 1개의 슬롯을 차지하고, 3개의 차체에 있는 I/O 및 통신 모듈에 29개의 슬롯을 남깁니다.

30개 이상의 로컬 모듈 슬롯을 위해 원격 I/O 스캐너 모듈은 원격 래크까지 시스템을 확장합니다.

Q3: 1747-L532은 EtherNet/IP 네트워크에서 현대적인 Allen-Bradley CompactLogix 또는 ControlLogix 컨트롤러와 통신할 수 있습니까?

1747-L532은 이더넷/IP를 지원하지 않습니다. RS-232과 DH-485로 통신이 있습니다.

SLC 5/03와 현대 Logix 플랫폼 사이의 EtherNet/IP 통신은 SLC 500 체이스에 추가 1747-KFC15 이더넷 인터페이스 모듈이 설치되어야 합니다.SLC 500을 EtherNet/IP로 연결하고 두 컨트롤러 가족 간의 MSG 명령 데이터 교환을 가능하게 합니다..

대안적으로, 1761-NET-AIC 및 다양한 프로토콜 게이트웨이는 SLC 5/03의 RS-232/DH-485 및 EtherNet/IP 네트워크를 연결할 수 있다.

직접, 중재되지 않은 EtherNet/IP 통신은 5/03가 아닌 SLC 5/05 (1747-L551/L552/L553) 변종의 기능이다.

Q4: 온라인 프로그래밍 (런타임 편집) 이 완전히 지원되며 제한이 있습니까?

예, SLC 5/03는 온라인 프로그래밍을 지원합니다. 프로세서가 REM RUN 모드에서 프로그램 스캔을 중단하지 않고 계단 계단을 추가, 수정 및 삭제합니다.몇 가지 운영적 제한이 있습니다.: 편집은 엔지니어가 그것을 받아들이기 전까지 편집 구역에 유지됩니다. 그 시점에서 계단이 실행됩니다.

복잡한 명령어 (파일 명령어, SFC 요소) 를 포함하는 단계에는 편집 제한이 있을 수 있습니다.

온라인 편집 도중 프로세서는 계속해서 출력을 스캔하고 제어합니다. 잘못된 출력을 생성하는 잘못된 편집이 즉시 활성화됩니다.따라서 실행 기계에 편집을 하는 동안 주의가 필요합니다.

온라인 편집을 위해 키 스위치의 REM 위치가 선택되어야 합니다. RUN 위치는 프로그램 변경을 잠그고 있습니다.

Q5: 1747-L532은 중단되었습니다. 앨런 브래들리가 추천하는 마이그레이션 경로는 무엇입니까?

로크웰 자동화 (Rockwell Automation) 는 SLC 500에서 직접적인 기능적 대체로 CompactLogix 플랫폼 (1769-L3x 또는 1769-L4x 시리즈) 으로의 마이그레이션을 권장합니다.

컴팩트 로직스 컨트롤러는 이더넷/IP 내티브, 훨씬 더 큰 메모리 및 I/O 용량, 스튜디오 5000 로직스 디자이너 프로그래밍,그리고 같은 핵심 Logix 가족 명령어 세트가 현재 전 앨런 브래들리 PLC 포트폴리오에 걸쳐 사용.

로크웰의 마이그레이션 센터는 RSLogix 500-to-Studio 5000 마이그레이션 가이드 및 SLC 500 프로그램을 로직스 형식으로 변환하는 응용 프로그램 메모를 포함한 지원 도구를 제공합니다.

일부 SLC 500 I/O 모듈은 1747-AENTR 이더넷 어댑터와 함께 컴팩트 로직스 시스템에서 원격 I/O로 재사용될 수 있으며, 마이그레이션 과정에서 필드 배선 투자를 보존할 수 있다.
