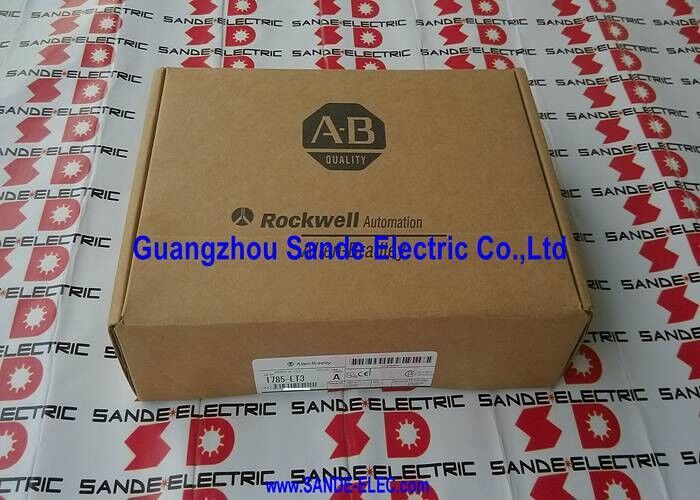

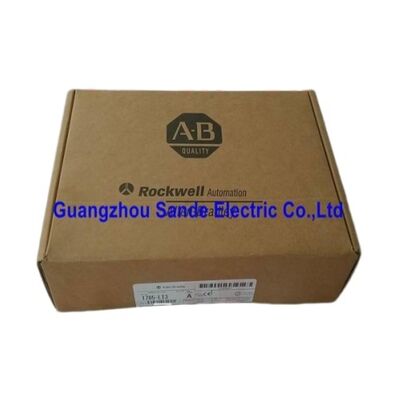

프로세서 모듈 1785-LT3 1785LT3 1785-LT3

1785-LT3 PLC-5/12 프로세서 6K 워드 SRAM / 1×DH+ / 1×리모트 I/O / 2.5A @ 5VDC / 중단 된 레거시 예비

PLC-5/12 PLC-5 가족 의 위치

PLC-5 프로세서 가족은 입구 끝에서 더 작은 5/11 및 5/12 변종에서 5/60 및 5/80까지 광범위한 메모리 용량과 통신 채널 수를 포함했습니다.1785-LT3 (PLC-5/12) 는 엔트리 레벨 근처에 있습니다.: 6K 단어 프로그램 및 데이터 메모리, 한 DH + 채널, 한 원격 I / O 채널.

이 제품군에 설명된 더 큰 PLC-5 프로세서와의 맥락을 위해, PLC-5/12은 PLC-5/60의 64K 단어에 비해 6K 단어를 가지고 있습니다.5/60에서 4개의 독립적인 DH+/RIO 채널에 비해 1개의 DH+ 채널 (RIO와 공유) 을 가지고 있습니다.이것은 PLC-5/12을 더 작고 간단한 기계 제어 응용 프로그램에서 안정적으로 배치합니다.전용 프로세스 스테이션 (dedicated process stations) ∙ 전체 프로그램 및 데이터 메모리가 6K 한계 안에 들어 있고 하나의 통신 채널이 모든 네트워크 요구 사항을 충족시킵니다.

5VDC의 2.5A 역평면 전류는 I/O 래크에 사용할 수 있는 전력 예산입니다. I/O 모듈 선택은 이 한계를 고려해야 합니다.많은 아날로그 모듈을 가진 완전히 가득한 랙은 공급 용량에 접근 할 수 있습니다..

주요 사양

DH+ 및 원격 I/O 1 채널, 2 역할

1785-LT3는 DH+ 또는 원격 I/O로 작동할 수 있는 하나의 통신 채널을 제공합니다.

DH+ (데이터 하이웨이 플러스): PLC-5/12는 프로그래밍 액세스, 다른 PLC-5 컨트롤러와 피어-투-피어 데이터 교환 및 HMI 통신 (PanelView 터미널,1784-KT 게이트웨이를 통해 SCADA).

원격 I/O:PLC-5/12는 원격 I/O 케이블을 통해 연결된 원격 I/O 랙을 스캔합니다. 원격 랙은 1785-LT3 시스템의 I/O 용량을 로컬 랙을 넘어 확장합니다.I/O 모듈을 기계 섹션에 주 제어판에서 물리적으로 분리하여 배포하는.

적용 시나리오

독립적인 기계 제어:전용 6K 프로그램은 하나의 기계 기능을 처리합니다. 펀치 프레스 사이클, 컨베이어 속도 제어 루프, 충전 역 순서.DH + 채널은 PLC-5/12을 프로그래밍 워크스테이션과 PanelView 운영자 단말기로 연결합니다..

원격 I/O 확장:주요 제어판에는 PLC-5/12 CPU 랙이 포함되어 있으며, 기계의 원격 I/O 랙은 필드 센서와 액추에이터 배선을 수집합니다.1785-LT3의 원격 I / O 채널은 정상적인 스캔 사이클의 일부로 원격 랙을 스캔합니다..

설치된 PLC-5/12 시스템에서 교체:1785-LT3는 1990 년대와 2000 년대에 설치 된 기계와 프로세스에서 여전히 생산되고 있습니다. 직접 프로세서 교체 프로그램 환경을 보존합니다.설치된 시스템의 DH+ 네트워크 동작.

FAQ

Q1: 1785-LT3 PLC-5/12의 최대 I/O 수는 무엇입니까?

PLC-5/12은 메모리 크기 및 I/O 이미지 테이블에 따라 정의된 최대 I/O 포인트 수를 지원합니다. 6K 단어 메모리로 사용 가능한 I/O 이미지 테이블은 더 큰 PLC-5 변종보다 작습니다.특정 I/O 용량 제한은 PLC-5/12 제품 데이터 시트에서 확인되어야 합니다. 그것은 PLC-5/60의 3072 포인트 용량보다 현저하게 적습니다.확장된 I/O를 필요로 하는 설비의 경우, 단일 RIO 채널을 통해 연결된 원격 I/O 랙은 1785-LT3의 주소 제한 내에서 추가 I/O 용량을 제공합니다.

Q2: 1785-LT3에 어떤 프로그래밍 소프트웨어가 사용됩니까?

RSLogix 5는 PLC-5/12를 포함한 PLC-5 가족을 위한 프로그래밍 환경이다. 연결은 1784-KT, 1784-KTX 또는 호환 DH+ 인터페이스를 사용하여 DH+ 채널을 통해 이루어집니다.또는 1784-U2DHP USB-to-DH+ 어댑터를 통해 현대 프로그래밍 노트북프로그램은 6K 단어 SRAM에 저장됩니다; 배터리 백업은 전력 손실을 통해 프로그램을 보존합니다.

Q3: 1785-LT3는 EtherNet/IP 네트워크에서 직접 통신할 수 있습니까?

1785-LT3는 DH+와 원격 I/O를 네이티브 통신 채널로 제공합니다. EtherNet/IP는 네이티브로 지원되지 않습니다. DH+와 EtherNet/IP 사이의 브리딩에는 외부 게이트웨이 장치가 필요합니다.DH+ 채널은 같은 세그먼트에서 다른 DH+가 가능한 PLC-5 및 SLC 500 컨트롤러와 프로그래밍 액세스 및 피어 통신을 허용합니다..

Q4: SRAM 배터리가 얼마나 오래 지속되며, 고장이 발생하면 어떻게 될까요?

PLC-5 프로세서는 리?? 배터리를 사용하여 전력 손실 중 SRAM에 프로그램과 데이터를 저장합니다. 배터리 수명은 일반적으로 조건에 따라 1 ~ 5 년입니다.배터리 전압이 유지 한계 이하로 떨어지면 BATT 표시기가 켜집니다.전력 손실과 함께 배터리 고장 경우, 모든 SRAM 내용과 데이터가 손실됩니다.EEPROM 백업 모듈 (1785-LT3와 호환되는 경우) 은 전원을 켜면 자동 프로그램 복구를 위해 비휘발성 프로그램 저장소를 제공합니다..

Q5: PLC-5/12 (1785-LT3) 는 PLC-5/15과 어떻게 비교됩니까?

PLC-5/12는 6K 단어 사용자 메모리 및 1 개의 DH + / RIO 채널을 보유하고 있습니다. PLC-5/15는 더 많은 메모리 (보통 8K 또는 더 높은 변형에 따라) 를 제공하며 두 개의 통신 채널을 제공 할 수 있습니다.더 많은 프로그램 공간이나 듀얼 채널 통신이 필요한 설비, PLC-5/15 또는 더 큰 PLC-5 변종이 더 적합합니다. 교체 주문하기 전에 설치 된 프로세서 모델을 확인합니다.30) 는 메모리 및 능력 클래스를 직접 식별합니다..
