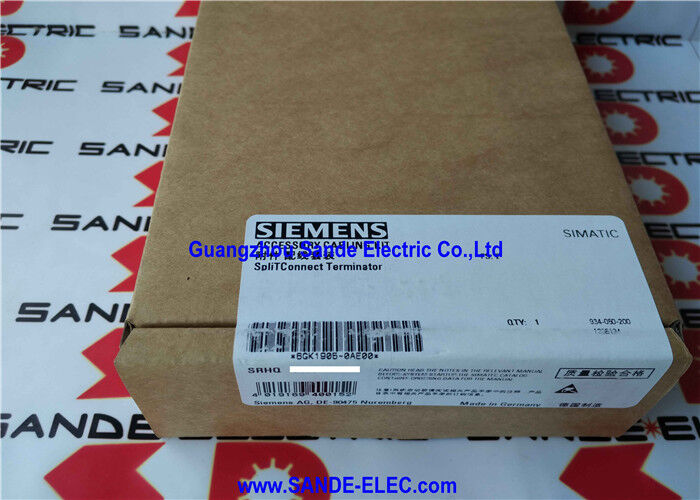

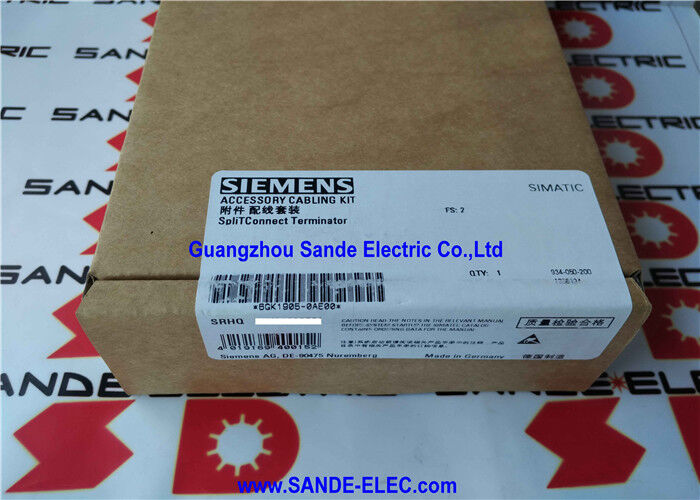

Siemens 6GK1905-0AE00 | PROFIBUS PA SpliTConnect 터미네이터 (비방폭) — PROFIBUS PA 세그먼트 종료용, 안전 구역 전용, 팩당 5개

개요

Siemens 6GK1905-0AE00은 비위험 구역 PROFIBUS PA SpliTConnect 터미네이터로, 물리적 끝단에서 PROFIBUS PA 케이블 세그먼트를 올바르게 종료하는 수동 부품입니다.

PROFIBUS PA 필드버스 설치에서 세그먼트 케이블의 양쪽 끝에 대한 적절한 전기적 종료는 선택 사항이 아니라 신호 무결성을 위한 기본 요구 사항입니다.

올바르게 설치된 터미네이터가 없으면 케이블 끝단의 임피던스 불일치가 통신 신호를 케이블을 따라 반사시켜 신호 간섭을 유발하며, 이는 특정 조건에서 신뢰할 수 없는 통신, 간헐적인 오류 및 필드 장치와의 완전한 접촉 상실을 초래할 수 있습니다.

터미네이터는 신호 에너지를 반사하는 대신 케이블 끝에서 흡수하여 세그먼트 길이 전체에 걸쳐 깨끗한 신호 전파를 보장합니다.

PROFIBUS PA는 PROFIBUS 표준의 필드버스 변형으로, 공정 산업 환경에서 공정 계측기(유량계, 압력 트랜스미터, 레벨 게이지, 온도 센서 및 분석 기기)를 위해 특별히 설계되었습니다.

2선 케이블에서 31.25kbit/s로 작동하며, 통신 신호를 전달하고 연결된 필드 장치에 전원을 동시에 공급합니다.

2선에서의 이러한 결합된 전원 및 통신 기능 덕분에 PROFIBUS PA는 (적절한 방폭 인증 부품 사용 시) 위험 구역에서 사용할 수 있으며, 기존의 4-20mA 아날로그 루프를 디지털 통신으로 대체하면서 공장 엔지니어가 신뢰하는 2선 설치의 단순성을 유지합니다.

이 터미네이터가 구성 요소인 SpliTConnect 시스템은 PROFIBUS PA를 위한 Siemens의 구조화된 필드버스 설치 솔루션입니다.

현장에서 배선되는 기존의 T형 커넥터 대신, SpliTConnect 구성 요소(TAP, 터미네이터, 커플러 및 콘센트 인서트)는 서로 클릭되어 현장에서 조립 가능한 분배 시스템을 형성하며, 이는 기계적으로 견고하고 일관되게 배선되며 장치가 추가되거나 교체될 때 재구성하기 쉽습니다.

이 시스템 내에서 터미네이터의 역할은 각 트렁크 또는 스퍼 케이블 세그먼트의 물리적 끝을 PROFIBUS PA에 필요한 올바른 100Ω 저항 및 커패시터 종료 네트워크로 닫는 것입니다.

주요 사양

PROFIBUS PA 종료가 중요한 이유

PROFIBUS PA는 IEC 61158-2 물리 계층 표준을 기반으로 하는 전송 기술을 사용합니다. 이는 DC 전원 전압에 중첩된 맨체스터 코딩 전류 변조 신호입니다.

케이블에는 정의된 특성 임피던스(100Ω)가 있으며, 신호 반사를 방지하기 위해 케이블의 양쪽 물리적 끝에서 종료 네트워크가 이 임피던스와 일치해야 합니다.

PROFIBUS PA 세그먼트가 올바르게 종료되지 않으면, 종료되지 않은 끝에서 돌아오는 반사 신호 구성 요소로 인해 통신 파형이 왜곡됩니다.

31.25kbit/s에서는 비교적 낮은 주파수이며, 중간 정도의 반사는 즉시 전체 통신 손실을 유발하지 않을 수 있습니다. 네트워크는 작동하는 것처럼 보일 수 있지만 간헐적인 오류, 일부 장치가 반복적으로 오프라인 및 온라인으로 전환되거나 물리적 측정으로 설명되지 않는 불안정한 공정 값이 발생할 수 있습니다.

이러한 증상은 케이블 손상, 습기 침투 또는 장치 펌웨어 문제와 유사하게 보일 수 있기 때문에 진단하기 가장 어려운 PROFIBUS PA 문제 중 일부입니다. 올바른 종료는 진단 조사에서 가능한 원인 전체를 제거합니다.

IEC 61158-2 표준은 모든 PROFIBUS PA 세그먼트에서 정확히 두 개의 터미네이터가 활성 상태여야 한다고 명시합니다. 즉, 케이블 세그먼트의 각 물리적 끝에 하나씩입니다. 두 개 이상의 터미네이터를 설치하거나 물리적 케이블 끝이 아닌 다른 위치에 터미네이터를 배치하면 임피던스 균형이 깨지고 추가 종료 지점에서 반사가 다시 발생합니다. SpliTConnect 시스템의 물리적 설계는 터미네이터를 구조화된 케이블 조립에 통합하여 올바른 터미네이터 배치를 강제하는 데 도움이 됩니다.

비방폭 vs 방폭 터미네이터 — 올바른 변형 선택

6GK1905-0AE00은 SpliTConnect 터미네이터의 비위험 구역(비방폭) 버전입니다. 대응품인 6GK1905-0AD00은 위험 구역 등급 구역(방폭 구역)에서의 사용 승인을 받았습니다. 기능적 종료 회로, 즉 PROFIBUS PA에 필요한 100Ω 저항 및 1μF 커패시터 종료 네트워크는 두 변형 모두에서 동일합니다.

차이점은 구성 요소의 승인 상태에 있습니다. 위험 구역의 전기 부품은 스파크나 과도한 표면 온도로 인해 가연성 대기를 점화할 수 없음을 확인하는 인증을 받아야 합니다.

방폭 변형은 관련 인증(일반적으로 ATEX 및/또는 IECEx)을 받습니다. 비방폭 변형(이 부품)은 이러한 인증이 없으며 물리적으로 어떻게 연결되든 분류된 위험 구역에 설치해서는 안 됩니다.

공정 플랜트에서 PROFIBUS PA 트렁크 케이블은 종종 여러 위험 구역을 통과합니다.

DP/PA 커플러(세그먼트 트렁크 시작 지점)가 안전 구역에 위치하더라도, 세그먼트가 Zone 2 또는 Zone 1 구역으로 확장되면 해당 세그먼트 케이블의 모든 구성 요소(가장 먼 끝의 터미네이터 포함)는 해당 구역에 대해 방폭 등급이어야 합니다.

비방폭 터미네이터의 사용은 터미네이터 자체의 물리적 위치가 비분류(안전) 구역에 있음을 확인할 수 있는 경우에만 허용됩니다.

SpliTConnect 시스템 통합

SpliTConnect 터미네이터는 Siemens의 PROFIBUS PA SpliTConnect 필드버스 조립 시스템의 다른 구성 요소와 통합되도록 설계되었습니다:

SpliTConnect TAP (6GK1905-0AA00)은 트렁크 케이블을 절단하지 않고 개별 필드 장치를 메인 PROFIBUS PA 트렁크 케이블에 T형 접합을 통해 연결할 수 있는 트렁크 연결 노드입니다. 트렁크 케이블의 절연 변위 연결을 사용하여 여러 TAP를 트렁크를 따라 캐스케이드할 수 있습니다.

SpliTConnect Coupler (6GK1905-0AB00)은 여러 TAP 조립 섹션을 연결하여 스타 토폴로지 세그먼트 구조를 형성합니다. 이는 세그먼트를 여러 스퍼 그룹으로 분기하는 중립 지점입니다.

SpliTConnect Terminator (이 장치)는 조립된 케이블 구조의 양쪽 끝을 닫아 필요한 세그먼트 종료를 제공합니다.

SpliTConnect 시스템 전체의 물리적 연결 메커니즘은 절연 변위 기술(IDC)을 사용합니다. 케이블 절연은 케이블을 벗기지 않고 커넥터의 접점에 의해 관통됩니다.

이는 PROFIBUS PA 케이블에 빠르고 일관되며 도구 없이 연결할 수 있도록 하여 설치 시간을 단축하고 기존 터미널 블록 또는 크림프 배선에서 흔히 발생하는 오류의 원인인 잘못된 전선 스트리핑, 극성 반전 또는 느슨한 연결의 위험을 제거합니다.

자주 묻는 질문

Q1: 각 팩에는 터미네이터 5개가 포함되어 있습니다. PROFIBUS PA 세그먼트에는 몇 개의 터미네이터가 필요합니까?

정확히 두 개입니다. 세그먼트 트렁크 케이블의 각 물리적 끝에 하나씩입니다. 모든 PA 세그먼트는 세그먼트 길이 또는 연결된 필드 장치 수에 관계없이 정확히 두 개의 활성 터미네이터를 필요로 합니다.

팩당 5개이므로, 단일 팩으로 두 개의 완전한 세그먼트를 준비할 수 있으며, 하나는 예비용입니다.

여러 세그먼트가 있는 프로젝트의 경우, 터미네이터 수량을 세그먼트당 두 개에 원하는 예비품을 더하여 계획하십시오.

Q2: 6GK1905-0AE00은 PROFIBUS PA 트렁크의 어느 곳에나 사용할 수 있습니까, 아니면 물리적 케이블 끝에만 사용할 수 있습니까?

터미네이터는 케이블 세그먼트의 두 물리적 끝에만 설치해야 하며, 중간 지점에는 설치해서는 안 됩니다.

세그먼트 중간이나 T형 접합 분기 지점에 터미네이터를 설치하면 추가 임피던스 불일치가 발생하여 신호 품질을 개선하는 대신 저하시킵니다. SpliTConnect TAP는 지정된 세그먼트 끝이 아닌 곳에서는 터미네이터 연결 지점을 제공하지 않음으로써 잘못된 중간 배치를 물리적으로 방지합니다.

Q3: 팩에는 5개가 포함되어 있습니다. 부분 팩을 사용할 수 있습니까, 아니면 전체 팩을 주문해야 합니까?

6GK1905-0AE00은 완전한 5개 단위 팩으로 주문됩니다. 최소 주문 수량은 팩 1개(터미네이터 5개)입니다. Siemens는 개별 단위를 별도의 카탈로그 품목으로 공급하지 않습니다.

두 개 또는 네 개의 터미네이터만 필요한 소규모 프로젝트의 경우, 팩의 나머지 단위는 예비품으로 사용됩니다.

경험이 풍부한 프로젝트 관리자는 신속한 세그먼트 재구성 및 오류 복구를 위해 현장 재고로 예비 터미네이터 및 기타 SpliTConnect 구성 요소를 보유하고 있습니다.

Q4: 비방폭 터미네이터(0AE00)와 방폭 등급 터미네이터(0AD00) 간의 시각적 차이점은 무엇입니까?

두 터미네이터 모두 SpliTConnect 시스템을 위해 설계된 유사한 컴팩트 플라스틱 구성 요소입니다.

방폭 등급 버전(0AD00)은 인증 표준(일반적으로 ATEX II 2G 마킹 및 IECEx 등가)을 식별하는 Ex 마킹이 하우징에 표시되어 있습니다.

비방폭 버전(0AE00)에는 이러한 Ex 마킹이 없습니다.

Ex 마킹의 부재가 결정적인 식별자입니다. 기존 설치를 유지 관리할 때, 전사 오류가 발생할 수 있으므로 작업 지시에 인쇄된 부품 번호에만 의존하는 대신 구성 요소 자체의 하우징 마킹에서 방폭 vs 비방폭 상태를 확인하십시오.

Q5: 비방폭 SpliTConnect 터미네이터를 터미네이터 자체가 안전 구역에 위치하는 경우 본질 안전 PROFIBUS PA 세그먼트에서 사용할 수 있습니까?

터미네이터가 물리적으로 확인된 안전(비분류) 구역에 위치하고 세그먼트의 본질 안전이 세그먼트 경계에서 DP/PA 커플러의 전류 제한에 의해 유지되는 경우, 터미네이터의 위치가 안전/위험 구역 경계에 상대적으로 방폭 분류를 결정하며, 세그먼트의 본질 안전 상태가 결정하는 것이 아닙니다.

본질 안전 보호는 위험 구역 부분의 세그먼트에 사용 가능한 에너지에 적용됩니다. 안전 구역에 설치된 구성 요소에 대한 분류 요구 사항을 변경하지 않습니다.

터미네이터가 안전 구역에 있는 경우, 비방폭 버전이 적합합니다.
