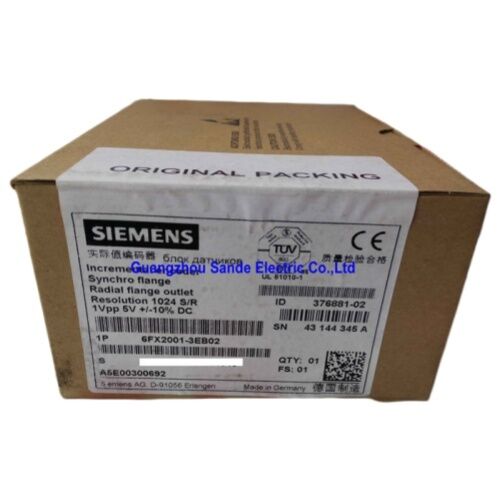

Siemens 6FX2001-3EB02 증분 엔코더 — 산업용 모션 제어를 위한 정밀 Sin/Cos 피드백

CNC 기계 또는 서보 드라이브가 신뢰할 수 있는 피드백을 요구할 때 Siemens 6FX2001-3EB02가 제공합니다. 이 광전자 회전 엔코더는 깨끗한 1 Vpp 사인파 출력을 1,024 펄스/회전과 결합하여 SINUMERIK, SINAMICS, SIMOTION 또는 SIMATIC 플랫폼을 실행하는 엔지니어에게 이상적인 선택입니다.

이 엔코더의 특징

핵심적으로 6FX2001-3EB02는 광전자 스캐닝을 사용하여 인덱싱 디스크를 읽습니다. LED가 디스크의 라인 패턴을 비추고 광전자 요소가 결과적인 명암 전환을 감지합니다. 결과: 90° 오프셋된 두 개의 사인파 트랙 신호(A 및 B)와 기준 펄스(R)가 1 Vpp sin/cos의 신호 레벨로 하위 전자 장치에 전달됩니다.

이 아날로그 사인파 인터페이스가 진정한 차별점입니다. 표준 TTL 엔코더가 디지털 사각파를 출력하는 것과 달리 1 Vpp 신호는 보간 가능한 파형 데이터를 전달합니다. 즉, 제어 시스템은 각 주기를 수학적으로 수백 개의 하위 카운트로 나눌 수 있어 유효 해상도가 기본 1,024 라인을 훨씬 초과합니다.

기술 사양 요약

Siemens 모션 제어 에코시스템용으로 제작됨

이 엔코더는 단순한 일반 센서가 아니라 전체 Siemens 자동화 제품군에 최적화된 시스템 테스트 및 인증 부품입니다:

• SINUMERIK CNC 시스템(밀링, 선반, 연삭)
• SINAMICS 서보 및 벡터 드라이브
• SIMOTION 모션 컨트롤러
• SIMATIC 프로그래머블 로직 시스템

Siemens SIMODRIVE 또는 SINAMICS 드라이브와 페어링하면 1 Vpp 차동 신호를 기본적으로 처리하므로 추가 컨디셔닝 하드웨어가 필요 없습니다. 샤프트에서 컨트롤러까지 깨끗하고 검증된 신호 경로를 제공합니다.

이 엔코더가 사용되는 곳

정확한 각도 위치 또는 속도 피드백이 필수적인 모든 곳에 6FX2001-3EB02가 적합합니다:

• 다축 CNC 가공 센터 — 실시간 스핀들 및 선형 축 추적
• 자동 조립 라인 — 컨베이어 및 로봇 모션 동기화 유지
• 인쇄 및 포장 기계 — 고속 웹 핸들링 전반에 걸친 엄격한 등록
• 금속 성형 프레스 — 연속 진동 하에서 안정적인 스트로크 위치 피드백

동기 플랜지 설계는 샤프트 장착을 깔끔하고 반복 가능하게 만들고, 레이디얼 커넥터 방향은 좁은 인클로저에서 케이블 라우팅 유연성을 제공합니다.

주문 및 호환성 참고

6FX2001-3EB02는 Siemens의 광범위한 6FX2001 증분 엔코더 제품군에 속하며, 다양한 해상도에 걸쳐 1 Vpp sin/cos, RS 422/TTL 및 HTL 등 여러 출력 인터페이스를 제공합니다. 드라이브 컨트롤러가 아날로그 sin/cos 형식 대신 TTL/RS 422 디지털 출력을 요구하는 경우, 6FX2001-2EB02 변형은 동일한 기계적 폼 팩터를 제공하지만 전기적 인터페이스는 다릅니다.

자주 묻는 질문

Q1: 1 Vpp sin/cos 출력이 표준 TTL 엔코더와 다른 점은 무엇인가요?

사인파 신호를 통해 드라이브 컨트롤러는 각 펄스 주기 내에서 보간할 수 있어 원시 1,024 라인보다 훨씬 더 미세한 유효 해상도를 제공합니다. TTL 엔코더는 하위 주기 데이터 없이 개별 펄스를 출력합니다. 배선은 간단하지만 보간 헤드룸은 없습니다.

Q2: 이 엔코더는 어떤 Siemens 플랫폼에 대해 인증되었나요?

SINUMERIK CNC 컨트롤, SINAMICS 드라이브, SIMOTION 모션 컨트롤러 및 SIMATIC 시스템에 대한 시스템 인증을 받았습니다. 또한 레거시 SIMODRIVE 611 드라이브에서도 널리 사용됩니다. 설치 전에 드라이브의 피드백 포트가 1 Vpp 아날로그 sin/cos 입력을 수락하는지 항상 확인하십시오.

Q3: 이 엔코더는 타사 서보 드라이브와 함께 작동하나요?

예. 차동 1 Vpp sin/cos 엔코더 입력이 장착된 모든 드라이브 또는 컨트롤러는 6FX2001-3EB02와 함께 작동할 수 있습니다. 이 인터페이스는 유럽 및 아시아 산업용 서보 플랫폼 전반에 걸쳐 널리 채택되었습니다. 호환성을 확인하려면 특정 컨트롤러의 엔코더 입력 사양을 확인하십시오.

Q4: 엔코더에서 드라이브까지의 엔코더 케이블 길이는 얼마나 되나요?

Siemens 기술 문서에서는 1 Vpp sin/cos 인터페이스에 대해 최대 150미터의 케이블 길이를 지정합니다. 장거리에서 최적의 신호 무결성을 위해 양쪽 끝에 적절한 접지가 된 차폐 연선 엔코더 케이블을 사용하십시오.

Q5: 기계적 장착 요구 사항은 무엇인가요?

6FX2001-3EB02는 직접 샤프트 또는 모터 스터브 장착을 위해 동기(synchro) 플랜지를 사용하며 6mm 직경의 샤프트를 수용합니다. 레이디얼 플랜지 커넥터는 케이블 출구를 컴팩트하게 유지하여 설치 공간이 제한된 경우 유용합니다.

부품 번호: 6FX2001-3EB02 | 제조업체: Siemens AG | 시리즈: SIMODRIVE / 모션 제어 엔코더 | 인터페이스: Sin/Cos 1 Vpp | 해상도: 1,024 P/R
