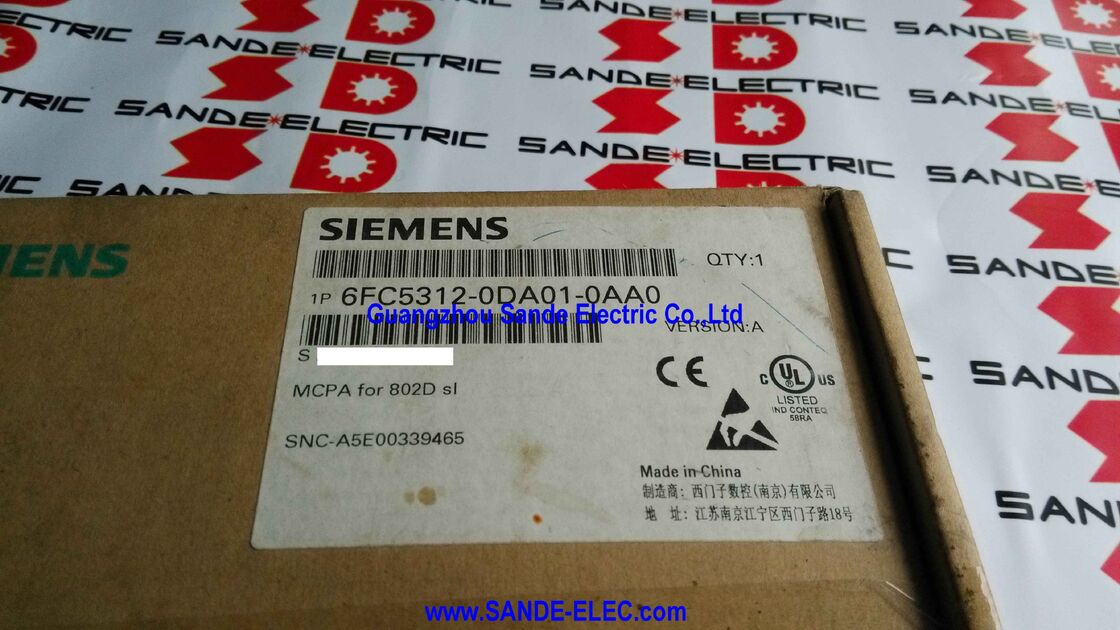

Siemens 6FC5312-0DA01-0AA0 | SINUMERIK 802D sl MCPA — 아날로그 인터페이스 모듈 ±10V 스핀들, 머신 컨트롤 패널 커넥터, MCP 6FC5303-0AF30-1AA0용 리본 케이블

개요

Siemens 6FC5312-0DA01-0AA0은 SINUMERIK 802D sl CNC 시스템의 작지만 기능적으로 중요한 모듈인 MCPA입니다.

MCPA라는 명칭은 단일 이름으로 두 가지 기능을 모두 포착합니다: 머신 컨트롤 패널 인터페이스(리본 케이블을 통한 MCP 연결) 및 아날로그 출력(±10V 스핀들 참조).

이 두 기능은 동일한 CNC 설치 시나리오에서 함께 나타나기 때문에 하나의 물리적 모듈을 공유합니다. 802D sl 머신 컨트롤 패널은 디스플레이 장치 바로 옆에 장착되며 이 인터페이스 모듈을 통해 연결됩니다. 또한 동일한 설치에서는 일반적으로 MCPA가 동시에 제공하는 ±10V 명령 출력을 필요로 하는 아날로그 스핀들 드라이브를 사용합니다.

SINUMERIK 802D sl은 Siemens의 엔트리급에서 중급 CNC 컨트롤로, 밀링 및 선반 기계에 사용되며 비용 효율적인 하드웨어 수준에서 완전한 CNC 기능을 제공하도록 배치되었습니다.

802D sl이 장착된 많은 공작 기계에서 스핀들 드라이브는 아날로그 가변 주파수 인버터(VFD) 또는 아날로그 서보 드라이브입니다. 이는 속도 참조로 -10V에서 +10V 사이의 전압을 취하는 성숙한 기술입니다.

MCPA의 아날로그 출력은 802D sl CNC에서 이 ±10V 참조를 직접 전달하여 프로그래밍된 스핀들 속도(NC 프로그램의 S 명령)를 스핀들 드라이브가 실행하는 아날로그 전압으로 변환합니다.

MCPA가 없으면 두 가지 기능이 동시에 사용할 수 없습니다. CNC에서 아날로그 스핀들을 명령할 수 없으며, 802D sl MCP(수동 축 버튼, 스핀들 오버라이드 제어 및 피드 오버라이드가 있는 머신 오퍼레이터 패널)를 전용 리본 케이블 경로를 통해 연결할 수 없습니다.

따라서 MCPA는 아날로그 스핀들과 표준 MCP를 사용하는 모든 802D sl 설치에서 필수 구성 요소입니다.

주요 사양

±10V 아날로그 스핀들 인터페이스 — 기능 및 중요성

±10V 신호는 CNC 컨트롤과 아날로그 스핀들 드라이브 간의 보편적인 아날로그 언어입니다. 머신 오퍼레이터 또는 NC 프로그램이 스핀들 속도를 명령할 때(예: 밀링 작업에 3000 RPM), 802D sl CNC는 구성된 최대 스핀들 속도를 기반으로 적절한 출력 전압을 계산하고 비례적으로 스케일링하여 MCPA의 아날로그 출력 단자에서 해당 전압을 출력합니다.

구성된 최대 속도가 6000 RPM이고 명령된 속도가 3000 RPM인 경우 출력은 +5V입니다. 스핀들 회전 방향(표준 G 코드에서 M03은 전진, M04는 후진)은 극성으로 표현됩니다. 양수 전압은 한 방향, 음수 전압은 다른 방향입니다.

Siemens MICROMASTER, Siemens G120 또는 타사 VFD일 수 있는 스핀들 드라이브는 아날로그 입력 단자에서 이 전압을 수신하여 모터에 대한 주파수 또는 토크 명령으로 변환하고 명령된 속도로 스핀들을 실행합니다.

전체 폐쇄 루프 스핀들 속도 제어는 드라이브와 모터에 있습니다. CNC의 역할은 단순히 전압 설정점을 제공하는 것입니다.

이 아날로그 스핀들 인터페이스는 수십 년 동안 공작 기계 CNC 시스템에서 사용되어 왔으며, 스핀들 속도가 초당 수십 번 변경될 필요가 없거나 CNC에서 폐쇄 루프 속도 조절이 필요하지 않은 머시닝 센터에 완전히 실용적입니다.

CNC 제어 루프 내에서 스핀들 속도 조절의 경우, 디지털 드라이브 인터페이스(PROFIBUS 또는 DRIVE-CLiQ와 같은)는 더 높은 성능을 제공하지만, 아날로그 ±10V 접근 방식은 대부분의 범용 공작 기계 스핀들 애플리케이션에 비용 효율적이고 안정적입니다.

MCP 연결 — 리본 케이블 인터페이스

SINUMERIK 802D sl 머신 컨트롤 패널(MCP)은 머신 오퍼레이터가 가공 중에 사용하는 버튼, 스위치 및 오버라이드 제어 장치(스핀들 시작 및 중지, 피드 홀드, 사이클 시작, 조그 축 키 및 오버라이드 다이얼)입니다. 802D sl 아키텍처에서 MCP(6FC5303-0AF30-1AA0)는 디스플레이 장치 바로 옆에 수직으로 설치되며, MCP와 함께 제공되는 플랫 리본 케이블을 통해 MCPA 모듈에 연결됩니다.

이 리본 케이블은 MCP의 모든 버튼과 제어 장치의 신호를 MCPA 모듈로 전달하며, MCPA 모듈은 다시 802D sl PCU의 X110 인터페이스에 연결됩니다.

PCU는 이 연결을 통해 오퍼레이터 패널 입력을 읽고 머신의 작동 논리에 통합합니다. 사이클 시작 버튼을 프로그램 실행 명령으로, 피드 오버라이드 다이얼을 실시간 축 속도 수정자로, 조그 키를 수동 이동 명령으로 해석합니다.

MCPA의 기계적 설계는 리본 케이블 연결이 보호되도록 하고 모듈이 802D sl 시스템 아키텍처에 안전하게 설치되도록 합니다.

모듈은 X110 위치에서 PCU에 연결되어 단일의 컴팩트한 인터페이스 보드를 통해 아날로그 출력 회로와 MCP 데이터 경로를 모두 설정합니다.

SINUMERIK 802D sl 시스템에 설치

완전한 SINUMERIK 802D sl 설치에서 MCPA 모듈은 시스템 아키텍처의 정의된 위치를 차지합니다. 802D sl PCU(패널 처리 장치)는 NC 프로세서, PLC 및 모든 인터페이스를 포함하는 중앙 CNC 하드웨어 장치입니다.

MCPA는 PCU의 X110 인터페이스에 연결됩니다. MCP는 리본 케이블을 통해 MCPA에 연결됩니다. 아날로그 스핀들 드라이브는 MCPA의 아날로그 출력 단자(±10V, 일반적으로 드라이브의 아날로그 입력에 대한 차폐 케이블을 통해)에 연결됩니다.

802D sl의 매개변수 구성은 프로그래밍된 스핀들 속도와 MCPA의 아날로그 출력 전압 간의 관계를 정의합니다. 즉, ±10V 전체 스케일에 해당하는 최대 스핀들 속도, 최소 속도 및 각 스핀들 방향에 대한 전압 극성입니다.

이러한 매개변수는 기계 시운전 중에 설정되며 기계 데이터 백업에 기록됩니다.

FAQ

Q1: MCPA는 모든 아날로그 스핀들 드라이브와 함께 사용할 수 있습니까, 아니면 Siemens 드라이브만 사용할 수 있습니까?

MCPA의 ±10V 아날로그 출력은 거의 모든 가변 주파수 드라이브 및 모든 제조업체의 아날로그 서보 드라이브에서 수락하는 표준 산업 인터페이스입니다.

Siemens MICROMASTER, Siemens G120, ABB ACS 시리즈, Yaskawa V1000 및 J1000, Mitsubishi FR-A 시리즈 및 대부분의 기타 주류 VFD 브랜드는 AI(아날로그 입력) 단자에서 ±10V 아날로그 속도 참조를 수락합니다.

MCPA는 드라이브별 프로토콜을 수행하지 않습니다. 간단한 아날로그 전압을 출력합니다. 드라이브의 아날로그 입력 감도 및 임피던스는 기계 설계 중에 MCPA의 출력 사양과 비교하여 확인해야 합니다.

Q2: 작동 중인 기계에서 MCPA 모듈이 고장나면 어떻게 됩니까?

MCPA의 고장은 일반적으로 두 가지 동시 효과를 발생시킵니다. 아날로그 스핀들 드라이브는 속도 명령을 잃습니다(출력 전압이 0으로 떨어지거나 정의되지 않게 되며, 대부분의 VFD는 중지하거나 오류를 발생시켜 응답합니다). MCP의 버튼 및 오버라이드 입력은 작동하지 않게 됩니다(CNC는 오퍼레이터 패널 입력을 읽을 수 없습니다).

802D sl은 해당 오류 메시지를 생성합니다. 드라이브 측의 스핀들 드라이브 오류, 제어 측의 잠재적인 MCP 통신 오류입니다. 기계 작동이 중지됩니다. 새 MCPA 모듈 또는 복구된 MCPA 모듈로 교체하고 기계 데이터 백업에서 복원하면 정상 기능이 복구됩니다.

Q3: MCPA 모듈은 사용자 프로그래밍이 가능합니까, 아니면 CNC의 스핀들 명령 출력에서 자동으로 작동합니까?

MCPA 자체에는 사용자 프로그래밍 가능한 로직이 포함되어 있지 않습니다. 802D sl PCU의 디지털 스핀들 속도 출력을 아날로그 전압으로 변환하고 MCP 신호를 라우팅하는 하드웨어 인터페이스 모듈입니다.

모든 스핀들 속도 계산 및 제어 로직은 802D sl CNC의 NC 프로세서에 있으며 시운전 중에 기계 데이터 매개변수를 통해 구성됩니다.

MCPA는 CNC가 명령하는 전압 출력을 단순히 실행합니다.

MCPA 자체의 펌웨어 업데이트 또는 프로그래밍은 필요하지 않으며 불가능합니다.

Q4: MCPA를 사용하지 않고 PROFIBUS 또는 디지털 스핀들 드라이브로 802D sl을 작동할 수 있습니까?

기계가 PROFIBUS(아날로그 ±10V 대신)를 통해 802D sl에 연결된 디지털 스핀들 드라이브를 사용하는 경우, 스핀들 속도 명령은 PROFIBUS 필드버스를 통해 전달되며 아날로그 ±10V 출력이 필요하지 않습니다.

그러나 802D sl MCP(6FC5303-0AF30-1AA0)가 여전히 사용되는 경우, 아날로그 스핀들 출력이 사용되지 않더라도 MCP의 리본 케이블 인터페이스에 MCPA가 여전히 필요할 수 있습니다.

시스템 아키텍처는 MCP 연결과 아날로그 출력 모두 필요한지 여부에 따라 달라집니다. 이는 기계 설계 및 시운전 중에 정의됩니다.

Q5: MCPA는 예비 부품으로 나열되어 있습니다. 이는 새 제품으로 사용할 수 없다는 것을 의미합니까?

Siemens 제품 설명에서 "예비 부품"이라는 명칭은 MCPA가 일반적인 의미에서 신규 기계 제작을 위한 독립적인 구매 가능한 품목이 아니라는 것을 반영합니다. 802D sl CNC 시스템이 장착된 기계는 이미 MCPA가 설치된 상태로 제공됩니다.

예비 부품 목록은 기존 802D sl 설치에서 고장이 발생한 경우 교체를 위해 MCPA를 사용할 수 있도록 합니다.

Siemens는 활성 제품 판매 종료 후 정의된 기간 동안 CNC 시스템에 대한 예비 부품 가용성을 유지하여 기계 소유자가 기계의 서비스 수명 동안 유지 보수를 위한 교체 부품을 조달할 수 있도록 합니다.
