| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE ROHS |

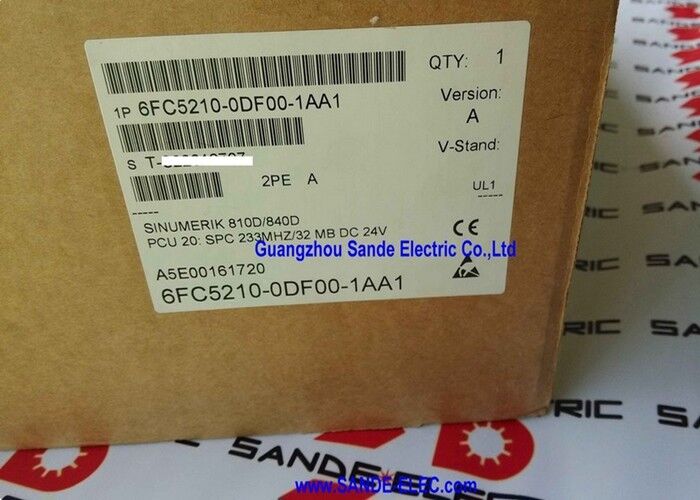

| 모델 번호 | 6FC5210-0DF00-1AA1 |
SINUMERIK 810D 및 840D는 머시닝 센터, 터닝 센터, 연삭기 및 이송 라인에 널리 사용되는 고성능 CNC 시스템입니다. 이러한 시스템 내에서 6FC5210-0DF00-1AA1 PCU 20(패널 제어 장치)은 화면 조작반 컴퓨팅 계층을 제공합니다. 즉, SINUMERIK HMI 소프트웨어를 실행하고 조작자 인터페이스를 관리하며 내부 SINUMERIK 백플레인을 통해 NCU(수치 제어 장치)와 통신합니다.
PCU는 NCU와 물리적으로 구별되는 장치입니다. NCU는 축 보간, PLC 실행, 서보 통신 등 실시간 CNC 계산을 처리합니다. PCU 20은 공구 데이터 표시, 프로그램 편집, 상태 화면, 수동 데이터 입력 등 기계 작업자가 보고 상호 작용하는 모든 것을 처리합니다. 이러한 기능적 분리는 HMI 컴퓨팅 환경이 CNC 컨트롤러 자체와 독립적으로 교체되거나 업그레이드될 수 있음을 의미합니다.
6FC5210-0DF00-1AA1은 PCU 20의 233MHz 프로세서 변형으로, 32MB DRAM 및 16MB 플래시 메모리가 장착되어 있습니다. 이는 화면 조작반에서 SINUMERIK HMI 작동이 필요한 중간 세대 810D 및 840D 공작 기계 설치에 사용되는 구성입니다.
| 매개변수 | 값 |
|---|---|
| 제품 유형 | PCU 20 패널 제어 장치 |
| CNC 호환 | SINUMERIK 810D, 840D |
| 프로세서 | 233MHz |
| 숫양 | 32MB D램 |
| 플래시 | 16MB |
| 공급 전압 | 24V DC |
| 현재의 | 160mA |
| 최대. 습기 | 80% RH(비응축) |
| 최대. 고도 | 1000m |
| 무게 | 1.28kg |
PCU 20의 32MB DRAM은 HMI 애플리케이션(빠른 표시를 위해 RAM에 보관된 활성 프로그램 목록, 도구 및 매개변수 테이블, HMI 소프트웨어 실행)을 위한 런타임 작업 메모리를 제공합니다. 16MB 플래시에는 운영 소프트웨어(SINUMERIK HMI 애플리케이션 이미지, 기계별 구성 파일, 배터리 백업 없이 전원을 껐다 켜도 지속되어야 하는 보유 데이터)가 저장됩니다.
233MHz 프로세서는 이 장치가 설계된 SINUMERIK HMI 디스플레이 작업에 충분합니다. 공작 기계 운영자는 PCU의 디스플레이 및 키보드 인터페이스에 연결되는 SINUMERIK 운영자 패널을 통해 PCU 20과 상호 작용합니다. PCU는 NCU의 실시간 CNC 처리에 의존하지 않고 모든 입력 이벤트를 처리하고 디스플레이를 새로 고칩니다.
SINUMERIK 840D 머시닝 센터 — PCU 교체:SINUMERIK 840D CNC 시스템을 실행하는 머시닝 센터에서 PCU 오류가 발생합니다. HMI 디스플레이 오류, 조작 패널 응답 없음 또는 PCU 부팅 실패. 6FC5210-0DF00-1AA1을 교체하면 운영자 패널 기능이 복원됩니다. NCU는 계속해서 시스템 구성을 유지합니다. 교체 PCU는 기계 축 데이터 손실 없이 NCU에 다시 연결되도록 구성됩니다.
SINUMERIK 810D 터닝 센터 HMI 복원:SINUMERIK 810D 제어 장치가 장착된 터닝 센터는 PCU 오류로 인해 HMI 기능을 상실합니다. 6FC5210-0DF00-1AA1은 동일한 PCU 20 변형을 직접 대체하여 NCU 교체 없이 운영자 디스플레이, 프로그램 편집 기능 및 기계 상태 피드백을 복원합니다.
패널 업그레이드 경로:기계 운영자는 이전 810D 설치에서 HMI 응답이 느리다고 보고합니다. 더 느린 변형에서 233MHz 6FC5210-0DF00-1AA1로 PCU 20을 업그레이드하면 기계의 CNC 또는 축 구성을 수정하지 않고도 디스플레이 새로 고침 및 매개변수 입력 응답이 향상됩니다.
Q1: SINUMERIK 810D/840D 시스템의 PCU 20과 PCU 50의 차이점은 무엇입니까?
둘 다 SINUMERIK 810D/840D용 패널 제어 장치이지만 PCU 50은 PCU 20의 플래시 기반 저장소에 비해 훨씬 더 많은 컴퓨팅 성능, 더 큰 RAM, 하드 디스크 드라이브 또는 CompactFlash 저장소 옵션을 갖춘 더 높은 사양의 장치입니다. PCU 50(6FC5210-0DF01-0AA0 및 유사)은 고급 HMI 기능과 더 큰 데이터 용량을 지원합니다. PCU 20(6FC5210-0DF00-1AA1)은 PCU 50을 정당화하는 더 높은 용량 요구 사항 없이 표준 머시닝 센터 HMI 요구 사항에 적합한 소형 플래시 기반 변형입니다.
Q2: 6FC5210-0DF00-1AA1을 SINUMERIK 810D 및 840D 시스템 모두와 함께 사용할 수 있습니까?
예. PCU 20은 SINUMERIK 810D 및 840D CNC 시스템과 모두 호환됩니다. NCU 하드웨어는 810D와 840D(다른 NCU 모듈) 간에 다르지만 PCU 20은 동일한 인터페이스를 통해 두 가지 모두에 연결됩니다. PCU 20의 HMI 소프트웨어 구성은 연결된 NCU 유형 및 기계 구성과 일치하도록 설정됩니다.
Q3: 공작기계 프로그램과 매개변수 데이터가 PCU 20에 저장되어 있습니까?
부품 프로그램 데이터와 CNC 매개변수는 PCU와 NCU에 분산됩니다. 활성 CNC 매개변수와 축 구성은 NCU에 있습니다. HMI 수준 데이터(프로그램 목록, 운영자 패널을 통해 표시되는 도구 데이터 테이블, HMI 구성)는 PCU에서 관리됩니다. PCU(20)를 교체할 때 NCU에 있는 기계의 축 매개변수는 영향을 받지 않습니다. PCU의 HMI 관련 구성만 백업에서 복원하면 됩니다.
Q4: 6FC5210-0DF00-1AA1에 연결되는 운영자 패널 유형은 무엇입니까?
PCU 20은 SINUMERIK 810D/840D 화면 조작반 전면 장치, 특히 OP 010, OP 012, OP 015 또는 PCU 20 세대의 최신 화면 조작반 변형에 연결됩니다. 이 연결은 PCU와 조작 패널 간의 디스플레이 신호, 키보드 인터페이스, USB 또는 MPI 통신을 전달합니다. 물리적 커넥터 유형과 케이블 사양은 기계에 설치된 특정 화면 조작반에 대한 SINUMERIK 810D/840D 하드웨어 문서에 정의되어 있습니다.
Q5: 교체 후 PCU 20을 구성하거나 복원하려면 어떤 소프트웨어가 필요합니까?
PCU 교체 후 SINUMERIK HMI 소프트웨어와 기계별 구성을 새 PCU에 로드해야 합니다. 복원 절차에서는 일반적으로 기계 시운전 중에 생성되고 SINUMERIK 시스템 소프트웨어 도구를 사용하여 화면 조작반의 USB 포트나 PC에 저장되는 SINUMERIK 시스템 소프트웨어 백업을 사용합니다. 구체적인 절차는 SINUMERIK 810D/840D 스타트업 매뉴얼에 문서화되어 있습니다. 원본 머신에서 확인된 백업을 사용하는 것이 가장 안정적인 복원 경로입니다.
