| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |

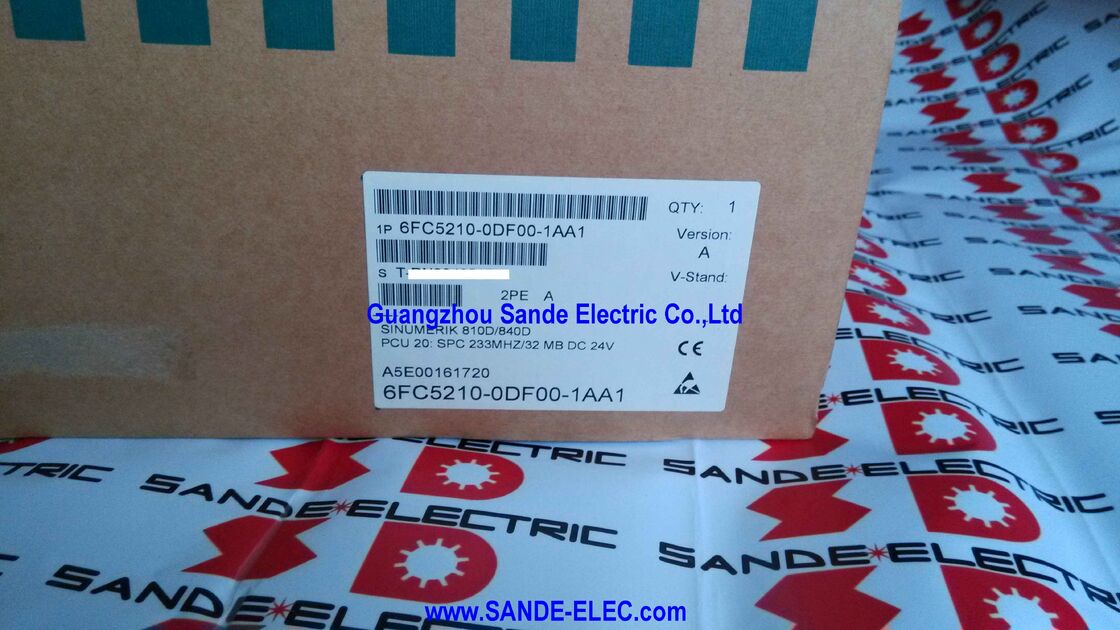

| 모델 번호 | 6FC5210-0DF00-1AA1 |
PCU20 하드웨어 세대 시퀀스에서의 위치:
실제로 Siemens 6FC5210-0DF00-1AA1이 무엇을 하는지 이해하려면 SINUMERIK 840D 시스템에서 어디에 위치하는지 보는 것이 도움이 됩니다.
840D 아키텍처는 CNC 기능을 두 개의 물리적으로 분리된 장치 — NCU (Numerical Control Unit) 및 PCU (Panel Control Unit) — 로 분할합니다.
NCU는 기계의 연산 코어입니다. NC 커널을 실행하고, 파트 프로그램을 실행하며, 축 궤적을 보간하고, 서보 위치 루프를 닫고, 드라이브 및 I/O 모듈에 대한 PROFIBUS 필드버스를 관리하며, PLC를 실행합니다.
NCU는 실제 실시간 가공 수학을 수행합니다.
PCU는 휴먼-머신 인터페이스 컴퓨터입니다. 즉, Windows 기반 HMI 소프트웨어를 실행하고, 운영자 패널 디스플레이를 구동하며, 키보드 입력에 응답하고, 파일 시스템(파트 프로그램, 공구 데이터, 기계 매개변수)을 관리하며, 외부 PC 및 DNC 시스템에 대한 SINDNC 네트워크 및 RS-232 통신을 제공하는 장치입니다.
PCU는 MPI/PROFIBUS 링크를 통해 NCU에 연결되고 별도의 커넥터를 통해 운영자 패널 전면에 연결됩니다.
PCU 20은 특히 이 개념의 컴팩트하고 Flash 기반 구현입니다. 회전하는 하드 디스크가 없고, 운영 체제 및 HMI 소프트웨어가 온보드 Flash 메모리에 저장되며, 단일 보드 SPC(Siemens PC) 프로세서에서 실행됩니다.
PCU 20은 HMI Embedded를 실행합니다. 이는 Flash 저장에 최적화된 간소화된 HMI 소프트웨어 환경으로, 완전한 SINUMERIK 운영자 인터페이스(파트 프로그램 편집, 기계 작동, 공구 관리, 매개변수 액세스, 진단, 시뮬레이션)를 하드 디스크가 있는 더 큰 PCU 50에서 실행되는 HMI Advanced 소프트웨어에 비해 축소된 풋프린트 구현으로 제공합니다.
작동 중인 기계에서 6FC5210-0DF00-1AA1의 역할은 기계를 작동하는 데 필요한 모든 정보(실시간 축 위치, 스핀들 속도, 이송 속도, 활성 프로그램 블록, 경고 메시지, 공구 데이터)를 운영자에게 제공하고 기계 작동 방식을 변경하는 모든 입력을 수락하는 것입니다. PCU 20이 고장나면 NCU 자체가 완벽하게 작동하더라도 기계는 보이지 않고 제어할 수 없게 됩니다.
| 매개변수 | 값 |
|---|---|
| 프로세서 | SPC 233 MHz |
| DRAM | 32 MB |
| Flash 메모리 | 16 MB |
| 공급 전압 | 24V DC |
| HMI 소프트웨어 | HMI Embedded (사전 로드됨) |
| 언어 (16MB Flash) | 최대 6개 동시 |
| 소프트웨어 업데이트 | PCMCIA 플래시 카드 / CF 카드 + 어댑터 |
| 백업 형식 | ABB 파일 (애플리케이션 백업) |
| CNC 호환성 | SINUMERIK 840D, 810D |
6FC5210-0DF00-1AA1은 16MB의 내부 Flash를 가지고 있어 -1AA0 변형(동일한 233MHz CPU이지만 8MB Flash만 있음)과 구별됩니다.
이 차이는 순전히 학술적인 것이 아닙니다. Flash 크기는 PCU 20에 동시에 설치할 수 있는 HMI 인터페이스 언어 수를 결정합니다.
8MB Flash를 사용하면 PCU 20의 Flash 이미지에 두 개의 언어를 담을 수 있습니다. 일반적으로 영어와 추가 언어 하나입니다.
기계 운영자는 기계 데이터 MD 9003(FIRST_LANGUAGE)을 통해 이 두 언어 간에 전환할 수 있지만, 세 번째 언어를 추가하려면 Flash 이미지를 재구성하고 소프트웨어를 다시 설치해야 합니다.
16MB Flash를 사용하면 단일 소프트웨어 이미지에 최대 6개 언어를 포함할 수 있습니다.
표준 언어 세트는 영어, 독일어, 프랑스어, 이탈리아어, 스페인어 및 중국어(간체)를 포함하며, 추가 언어는 옵션 언어 CD(6FC5253-6BX10-_XG0)를 통해 사용할 수 있습니다.
동일한 기계 모델을 여러 시장에 판매하는 기계 제조업체 또는 운영자가 다른 언어를 사용하는 공장의 경우, 16MB Flash 변형은 여러 Flash 이미지 변형 없이 다국어 작동을 지원하므로 올바른 사양입니다.
실질적인 유지보수 시사점: 교체용 PCU 20을 조달할 때 기존 ABB 백업 파일이 16MB 또는 8MB Flash 장치에서 생성되었는지 확인하십시오.
16MB Flash 이미지는 8MB Flash PCU 20에 로드할 수 없지만, 8MB 이미지는 16MB Flash 장치에 로드할 수 있습니다. 따라서 정확한 Flash 변형이 확인되지 않은 경우 16MB 변형이 더 유연한 교체 옵션입니다.
6FC5210-0DF00-1AA1은 운영 소프트웨어 전체(OS 환경, HMI Embedded 애플리케이션, 기계별 구성(경고 텍스트, 디스플레이 기계 데이터, 사이클 컴파일, OEM 사용자 정의) 및 언어 파일)를 16MB Flash의 Flash 이미지로 저장합니다.
이 이미지는 ABB(Application Backup) 파일로 내보내고 교체 장치에 가져올 수 있으며, 완전한 기계별 소프트웨어 구성을 한 PCU 20에서 다른 PCU 20으로 전달합니다.
ABB 백업 생성: PCU 20이 실행 중일 때 소프트웨어 설치 도구(직렬 케이블을 통해 연결된 PC에서 CD로 실행하거나 시작 시 키 6을 눌러 PCU 20 자체 메뉴에서 실행)는 ABB 파일을 생성하고 PCMCIA 선형 플래시 카드 또는 Compact Flash 카드(CF-to-PCMCIA 어댑터 사용)에 씁니다.
ABB 파일 이름은 관례적으로 PCU_20.ABB입니다.
교체 장치에 복원: PCU 20이 고장나고 교체 장치를 조달하면, ABB 파일은 동일한 시작 절차(부팅 중 일련 번호가 표시될 때 키 6 누름)를 사용하여 CF/PCMCIA 카드에서 새 장치로 로드됩니다.
교체 장치는 원래 기계의 완전한 소프트웨어 이미지(모든 기계별 사용자 정의 포함)를 수신하고 고장난 장치와 동일한 구성으로 부팅됩니다.
복원 프로세스 자체에는 PC 연결이 필요하지 않습니다.
소프트웨어 업그레이드 경로: Siemens는 PCU 20 시리즈에 대한 업데이트된 HMI Embedded 소프트웨어 버전을 주기적으로 출시합니다(버전 번호는 HMI Embedded 버전, 예: V6.5를 따름). 각 소프트웨어 릴리스는 기능을 추가하고, 소프트웨어 버그를 수정하며, 경고 텍스트 라이브러리를 업데이트합니다.
소프트웨어 업그레이드는 동일한 CF 카드 설치 절차를 통해 6FC5210-0DF00-1AA1에 적용할 수 있으며, 업그레이드 지침에 문서화된 대로 업그레이드 후 기계별 데이터가 다시 적용됩니다.
SINUMERIK 810D/840D 기계가 시작되지 않거나 운영자 인터페이스를 잃는 경우, 교체 하드웨어를 주문하기 전에 PCU 20 고장을 NCU 고장 또는 운영자 패널 고장과 구별하는 것이 중요합니다. PCU 20 고장은 일반적으로 다음과 같은 몇 가지 방식으로 나타납니다:
디스플레이 없음, 부팅 없음: 운영자 패널 디스플레이가 어둡거나 활동이 표시되지 않습니다. 이는 PCU 20 전원 공급 장치 고장, 부팅 시퀀스 완료를 방해하는 Flash 손상 또는 PCU 20 보드 자체의 하드웨어 고장을 나타낼 수 있습니다.
디스플레이에 PCU 20 시작은 표시되지만 HMI가 로드되지 않음: PCU 20은 일련 번호가 표시되는 지점(키 6에 대한 부팅 메뉴 프롬프트)까지 부팅되지만 HMI 소프트웨어가 로드되지 않습니다.
이는 종종 Flash 메모리 손상 또는 호환되지 않는 소프트웨어 이미지를 나타냅니다. Flash 이미지는 이전 소프트웨어 업데이트 중 전원 중단으로 인해 부분적으로 손상되었을 수 있습니다.
HMI는 로드되지만 NCU 통신 실패: HMI 인터페이스가 화면에 나타나지만 NCU 통신 손실 또는 MPI 링크 오류와 관련된 경고 메시지가 표시됩니다.
이 시나리오에서는 PCU 20 하드웨어가 작동할 수 있지만 PCU 20과 NCU 간의 MPI 통신 케이블이 손상되었거나 NCU 자체가 고장났을 수 있습니다. PCU 20은 고장 원인이 아닙니다.
간헐적인 멈춤 또는 재부팅: HMI가 작동 중에 멈추거나 자발적으로 다시 시작됩니다.
이는 PCU 20 프로세서 또는 메모리 고장, 이전 장치의 Flash 열화 또는 전기 공급 불안정(PCU 20은 안정적인 24V DC 필요 — 전압 리플 또는 과도 현상이 비정상적인 동작을 유발할 수 있음)을 나타낼 수 있습니다.
서비스 엔지니어는 PCU 20을 교체하기 전에 PCU 20의 내장 진단 출력(PCU 20 보드의 LED 표시등)과 NCU 자체의 진단 상태를 사용하여 어떤 구성 요소가 고장인지 확인해야 합니다.
PCU 20과 PCU 50은 모두 SINUMERIK 810D/840D에 유효한 HMI 장치이지만, 다른 수준의 기능을 나타냅니다:
PCU 20(이 장치)은 HMI Embedded를 실행합니다. Flash 기반이며, 회전하는 하드 디스크가 없고, 프로세서 속도가 낮으며(최고 변형에서 최대 500MHz), 표준 공작 기계 운영자 인터페이스 기능용으로 설계되었습니다.
3D 시뮬레이션, ShopMill/ShopTurn 그래픽 프로그래밍 및 개방형 Windows 애플리케이션과 같은 기능을 CNC HMI와 함께 추가하는 PC 기반 확장 HMI인 HMI Advanced를 실행할 수 없습니다. PCU 20은 Manage MyMachines 또는 HMI Advanced가 필요한 추가 Siemens 옵션 소프트웨어 패키지를 호스팅할 수도 없습니다.
PCU 50(예: 6FC5210-0DF01-0AA0)은 하드 디스크, Windows NT/2000/XP가 있는 Pentium급 프로세서에서 HMI Advanced를 실행하며, 전체 SINUMERIK 소프트웨어 옵션을 지원합니다.
더 크고 비싸며 제대로 유지 관리되는 하드 디스크가 필요합니다. 하드 디스크는 생산 환경에서 PCU 50 장치의 가장 일반적인 고장 지점입니다.
대부분의 표준 공작 기계 작업의 경우 PCU 20의 HMI Embedded는 파트 프로그램 관리, 공구 보정, 기계 매개변수 액세스, 진단 디스플레이 및 생산 보고 등 기계 운영자와 유지보수 엔지니어에게 필요한 모든 것을 제공합니다.
PCU 50은 그래픽 프로그래밍, 3D 시뮬레이션 또는 HMI Embedded에서 실행되지 않는 특정 Siemens 소프트웨어 패키지에 대해 기계 제조업체가 HMI Advanced를 지정한 경우에 적합합니다.
원래 기계 사양이 PCU 20을 사용한 경우, 동일하거나 호환되는 PCU 20 변형(원본의 ABB 파일 사용)으로 교체하는 것이 올바른 유지보수 전략입니다.
고장난 PCU 20을 교체하기 위해 PCU 50으로 업그레이드하는 것은 원칙적으로 가능하지만, 다른 소프트웨어 설치, 다른 물리적 장착 및 잠재적으로 다른 MPI/운영자 패널 케이블이 필요하므로, 이는 동등한 교체가 아닌 시운전 작업으로 간주됩니다.
Q1: -1AA1은 233MHz 프로세서를 가지고 있습니다. 333MHz -1AA2와 같은 더 높은 개정판 소프트웨어 버전에 대해 호환됩니까?
모든 PCU 20 하드웨어 변형(원래 166MHz -0AA0부터 500MHz -1AA3까지)은 동일한 HMI Embedded 소프트웨어 버전(V6.5 포함)을 실행합니다.
프로세서 속도는 HMI가 사용자 입력에 얼마나 빨리 응답하고 화면 새로 고침이 얼마나 빠른지에 영향을 미치지만, 소프트웨어 버전 호환성을 제한하지는 않습니다.
233MHz의 6FC5210-0DF00-1AA1은 333MHz -1AA2 변형과 동일한 HMI Embedded V6.5 소프트웨어를 실행할 수 있습니다. 성능 차이는 UI 응답성에서 관찰되지만 기능적 호환성에는 영향을 미치지 않습니다.
16MB Flash 용량은 프로세서 속도가 아닌 언어 수를 결정합니다.
Q2: 고장난 PCU 20을 6FC5210-0DF00-1AA1로 교체할 때 NCU를 재구성해야 합니까?
아니요. NCU는 자체 구성을 독립적으로 저장합니다. NC 기계 데이터, 드라이브 매개변수, PLC 프로그램 및 축 구성은 PCU 20이 아닌 NCU에 상주합니다. PCU 20을 교체해도 NCU의 저장된 구성에는 영향을 미치지 않습니다.
새 PCU 20에서 복원해야 하는 것은 HMI 측 데이터입니다. 올바른 언어의 경고 텍스트, 디스플레이 기계 데이터(HMI 동작을 제어하는 MD 9000 시리즈 매개변수), OEM 화면 사용자 정의 및 언어 설치입니다.
원본 PCU 20에서 ABB 백업 파일이 생성된 경우, 교체 장치에 로드하면 이 모든 것이 단일 작업으로 복원됩니다.
Q3: PCU 20에는 하드 디스크가 없습니다. 이 장치를 사용하는 기계에서 파트 프로그램과 공구 데이터는 어디에 저장됩니까?
PCU 20 자체의 Flash는 운영 소프트웨어와 HMI 구성을 저장하지만, 생산 중 파트 프로그램의 일반적인 저장용으로는 의도되지 않았습니다.
파트 프로그램은 일반적으로 PCU 20의 프로그램 관리자를 통해 액세스할 수 있는 NCU 자체의 SRAM 기반 메모리, PCU 20에 삽입된 PCMCIA 또는 CF 카드, PCU 20의 이더넷 연결(NetworkManager)을 통한 네트워크 드라이브 또는 RS-232 DNC를 통해 외부 DNC 서버로 전송됩니다.
NCU의 온보드 메모리를 초과하는 대규모 파트 프로그램 라이브러리는 네트워크 연결을 통해 가장 일반적으로 관리됩니다. 공구 데이터는 PCU 20이 아닌 NCU의 기계 데이터 및 공구 관리 테이블에 저장됩니다.
Q4: 6FC5210-0DF00-1AA1은 단종되었습니다. 이를 계속 사용하는 기계를 유지보수할 수 있는 옵션은 무엇입니까?
PCU 20 장치를 사용하는 810D/840D 기계를 유지보수할 수 있는 세 가지 실질적인 옵션이 있습니다.
첫째, 산업용 전자제품 잉여 시장에서 테스트 완료된 6FC5210-0DF00-1AA1 장치(또는 호환되는 상위 개정판 변형, 예: -0AA2 또는 -1AA2)를 조달하는 것입니다. 이것이 지배적인 접근 방식이며, 전문 CNC 부품 공급업체에서 재고가 계속 이용 가능합니다.
둘째, 전문 CNC 수리 회사에서 PCU 20 보드 수준 수리를 수행하여 Flash 메모리를 복원하거나, 고장난 프로세서 구성 요소를 교체하거나, 전원 공급 장치 섹션을 수리할 수 있습니다. 셋째, SINUMERIK 840D sl 또는 828D(Siemens의 현재 제품 라인)로 플랫폼을 마이그레이션하는 것입니다. 이는 포괄적인 재시운전을 포함하며 일반적으로 유지보수 수리가 아닌 기계 개조 프로젝트로 취급됩니다.
Q5: 6FC5210-0DF00-1AA1을 -0AA1(166MHz/16MB Flash) 또는 -0AA2(266MHz/16MB Flash)와 상호 교환하여 사용할 수 있습니까?
세 가지 변형(-0AA1, -1AA1, -0AA2) 모두 동일한 16MB Flash 용량과 32MB DRAM을 가지고 있어 동일한 16MB ABB 백업 이미지 및 동일한 언어 구성과 호환됩니다.
한 변형에서 생성된 ABB 파일은 다른 16MB Flash 변형에 로드할 수 있습니다.
물리적 PCU 20 폼 팩터와 커넥터 핀 배열은 모든 PCU 20 하드웨어 버전에서 동일하므로 운영자 패널 어셈블리에서 물리적으로 상호 교환할 수 있습니다.
실질적인 차이는 프로세서 속도(166/233/266MHz)이며, 이는 HMI 응답 시간에 영향을 미치지만 기능적 호환성에는 영향을 미치지 않습니다.
-1AA1(233MHz/16MB)은 동일한 소프트웨어 호환성으로 더 빠른 UI 성능을 제공하므로 고장난 -0AA1(166MHz/16MB)의 교체로 일반적으로 선호됩니다.
