Siemens 6FC211-0BA01-0AA4 | SINUMERIK ADI4 — 4축 아날로그 드라이브 인터페이스 (PROFIBUS DP), 24V DC 입력, ±10V 아날로그 설정값 출력, TTL/SSI 엔코더, 버전 D

개요

Siemens 6FC211-0BA01-0AA4는 Siemens의 CNC 전용 제조 부서인 중국 난징에서 제조한 ADI4(4축 아날로그 드라이브 인터페이스)입니다. ADI4 하드웨어의 D 버전으로서, 이 모듈은 제품 수명 주기에서 성숙한 개정판을 나타내며, SINUMERIK ADI4 사양과의 완전한 기능 및 소프트웨어 호환성을 유지하면서 축적된 설계 개선 사항을 통합합니다.ADI4의 엔지니어링 역할은 CNC 공작 기계 개조 및 하이브리드 설치에서 지속적인 통합 문제를 해결합니다. SINUMERIK CNC는 디지털 프로토콜 메시지를 사용하여 PROFIBUS DP를 통해 서보 및 스핀들 드라이브와 통신하지만, 널리 보급된 SIMODRIVE 611 아날로그 시리즈 및 다수의 타사 서보 앰프를 포함한 대규모 아날로그 서보 앰프 설치 기반은 속도 명령을 ±10V 아날로그 전압 신호로만 수락합니다.ADI4가 없으면 시스템 설계자는 모든 드라이브를 교체하거나(높은 비용, 긴 다운타임) 최신 CNC를 포기해야 합니다(프로그래밍 기능 및 진단 기능 손실). ADI4는 이 선택을 제거합니다.

등거리 버스에서 PROFIBUS DP 슬레이브로 연결된 이 모듈은 각 버스 주기마다 CNC에서 디지털 속도 설정값을 수신하고, 이를 4개의 출력 채널에서 ±10V 아날로그 전압으로 변환하며, 동시에 각 축에서 증분 또는 SSI 엔코더 피드백을 읽습니다.

엔코더 데이터는 내부적으로 처리되어 PROFIDrive 프로파일 메시지 프레임으로 패키징되고 PROFIBUS를 통해 CNC로 반환됩니다. 물리적 드라이브가 아날로그임에도 불구하고 CNC 컨트롤러는 디지털 형식으로 실시간 위치 및 속도 실제 값을 얻습니다.

CNC의 경우 ADI4는 4개의 디지털 서보 축을 제공하며, 드라이브의 경우 4개의 기존 ±10V 아날로그 명령 신호를 제공합니다. 양쪽 모두 예상하는 인터페이스를 봅니다.

주요 사양

매개변수

값

ADI4의 D 버전은 설계의 성숙도를 활용하는 후기 개정판입니다.

모든 임베디드 모션 제어 모듈의 초기 하드웨어 버전에는 특정 작동 엣지 케이스, 부품 허용 오차 또는 특정 설치 조건에서의 EMC 성능과 관련된 에라타가 있을 수 있습니다. 후기 버전은 이러한 문제를 표적화된 하드웨어 변경을 통해 해결합니다.

이 시대의 생산 로트에서 공급된 D 버전 장치는 기계 설치 또는 교체를 위한 안정적이고 잘 특성화된 하드웨어 기준선을 나타냅니다.

시운전 엔지니어의 관점에서 볼 때, 모든 ADI4 하드웨어 버전은 SINUMERIK Toolbox 또는 SIMOTION SCOUT를 통해 동일하게 구성됩니다. 버전 문자는 매개변수 설정, PROFIBUS 구성 단계 또는 축 할당 절차를 변경하지 않습니다.

등거리 PROFIBUS DP — 필수 요구 사항

ADI4를 지정하기 전에 한 가지 요구 사항을 명확히 이해해야 합니다. 이 모듈은 표준 비동기 DP 세그먼트가 아닌 등거리(등시성) PROFIBUS DP에서만 작동합니다.

표준 PROFIBUS DP는 가변적인 사이클 간 타이밍으로 실행됩니다. 마스터는 가능한 한 빨리 슬레이브를 폴링하지만 각 버스 사이클의 정확한 시작 시간은 약간씩 다릅니다.

이 가변성은 I/O 모듈에는 중요하지 않지만 서보 제어에는 치명적입니다. CNC는 속도 설정값이 언제 적용되었고 엔코더 실제 값이 언제 캡처되었는지 정확히 알아야 합니다. 그렇지 않으면 속도 및 위치 컨트롤러는 가공에 필요한 대역폭과 강성으로 작동할 수 없습니다.

등거리 PROFIBUS DP는 CNC의 내부 위치 제어 사이클에 동기화된 고정된 반복 버스 사이클 시간(Tdp)을 강제합니다.

버스상의 모든 장치(ADI4 포함)는 각 Tdp 기간 내의 결정론적 시간 슬롯에서 송수신합니다.

ADI4는 각 사이클의 고정된 지점에서 수신된 디지털 설정값을 아날로그 출력에 적용하고 동일한 고정된 지점에서 엔코더 카운터 상태를 캡처하여 CNC에 일관되고 지연 시간이 알려진 피드백 경로를 제공합니다.

ADI4가 지원하는 최소 Tdp는 2ms이며, 이를 통해 위치 제어 루프를 최대 500Hz로 실행할 수 있습니다.

대부분의 일반적인 밀링, 선삭 및 연삭 응용 분야에서는 이것으로 충분합니다.

등거리 PROFIBUS 모드는 SINUMERIK 시작 도구 또는 STEP 7/TIA Portal의 등시성 DP 구성을 통해 활성화 및 구성됩니다.

아날로그 출력 및 엔코더 입력 — 연결 세부 정보

아날로그 출력 (커넥터 X3):

4개의 ±10V DC 아날로그 출력 채널은 각 축 드라이브의 속도 참조 입력(Nset 또는 ±10V 단자)에 연결됩니다. 케이블은 차폐 트위스트 페어여야 하며, 차폐는 드라이브 캐비닛의 PE 레일에 접지되어야 합니다.

아날로그 신호 케이블을 전원 케이블에서 멀리 라우팅하는 것은 저수준 전압 신호에 유도되는 노이즈를 방지하는 데 필수적입니다. ±10V 설정값에 10-20mV의 노이즈가 발생해도 최대 속도에서 0.1-0.2%의 속도 오류를 나타내며, 이는 시간이 지남에 따라 위치 루프에서 누적됩니다.엔코더 입력 (커넥터 X4-1, X4-2, X5-1, X5-2):

4개의 엔코더 입력 커넥터 각각은 TTL (5V 차동, RS422) 증분 엔코더 또는 SSI 절대 엔코더를 수용합니다.

모듈의 24V DC 출력 공급 장치(24V / 0.5A)는 동일한 커넥터를 통해 엔코더에 전원을 공급합니다. 이를 통해 24V HTL 엔코더를 사용하는 축의 경우 별도의 24V 엔코더 공급 장치가 필요하지 않습니다. 단, 5V RS422 엔코더는 모듈의 내부 5V 공급 장치에서 전력을 끌어옵니다.엔코더 신호는 ADI4의 내부 카운터 및 보간 회로를 통해 처리됩니다. 각 증분 엔코더의 A/B 쿼드러처 펄스는 ×4 에지 감지를 통해 계수된 다음, PROFIBUS를 통해 CNC로 전송되기 전에 추가적인 고해상도 대체 비트로 2048배 곱해집니다.

이를 통해 2500 펄스/회전 엔코더는 CNC 위치 컨트롤러에서 볼 때 회전당 2천만 카운트 이상의 유효 해상도를 가지게 됩니다. 이는 드라이브 시스템의 기계적 정확도를 훨씬 초과하며 위치 루프가 엔코더 양자화로 인해 제한되지 않도록 합니다.

설치 환경 및 정격 강하 고려 사항

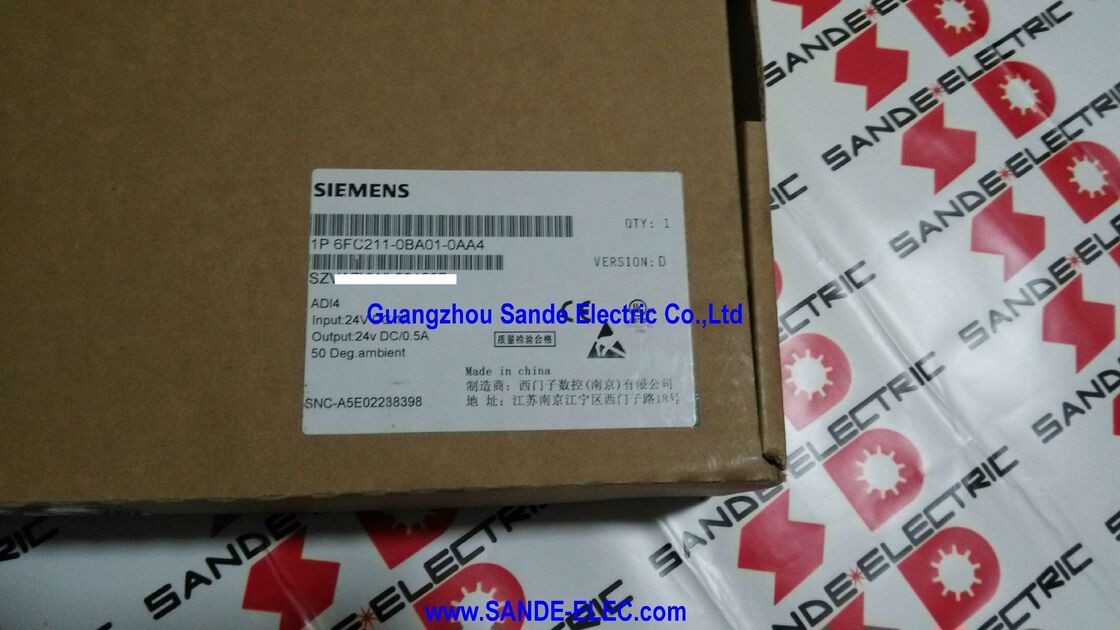

라벨에는 최대 주변 온도가 50°C로 명시되어 있습니다. 이는 제어 캐비닛 내부의 ADI4 주변 공기의 온도이며, 캐비닛 외부 온도가 아닙니다. 특히 서보 앰프 및 상당한 열을 발생하는 전원 공급 장치를 수용하는 밀집된 패널에서는 내부 캐비닛 온도가 외부 주변 온도보다 상당히 높을 수 있습니다.

캐비닛 열 관리(환기, 열 교환기, 팬 냉각)는 패널 내부의 ADI4 위치가 50°C를 초과하지 않도록 해야 합니다.

ADI4는 밀폐된 제어 캐비닛 내부에서만 작동하도록 정격되어 있으며, 개방 설치는 허용되지 않습니다.

이 인클로저는 공작 기계 환경에 필연적으로 존재하는 전도성 먼지 및 금속 입자에 대한 필요한 보호 기능을 제공합니다.

ADI4 하우징의 보호 접지 나사(M6)는 모듈의 섀시 접지가 올바르게 참조되고 EMC 성능이 유지되도록 캐비닛의 PE 레일에 연결해야 합니다.

FAQ

Q1: 6FC211-0BA01-0AA4는 6FC5211-0BA01-0AA4와 동일한 제품이며 상호 교환하여 사용할 수 있습니까?

두 제품 모두 ADI4 제품명을 사용하며 동일한 기능(PROFIBUS DP를 통한 4축 아날로그 드라이브 인터페이스)을 수행합니다. 6FC211 접두사는 Siemens 난징(중국) 생산 라인을 식별하는 반면, 6FC5211은 글로벌/유럽 시장 부품 번호입니다.

두 변형 모두 동일한 SINUMERIK ADI4 기능 사양으로 제조되며 CNC의 시작 도구에서 동일하게 구성됩니다. 대부분의 공작 기계 응용 분야에서는 상호 교환 가능합니다.

그러나 특정 기계의 교체 부품으로 주문할 때는 배송 서류 또는 기계 문서의 부품 번호를 일치시켜야 하며, 기존 NCU 소프트웨어에서 교체 장치의 PROFIBUS GSD 파일 버전을 수락하는지 확인하기 위해 CNC 측 하드웨어 구성을 확인해야 합니다.

Q2: 출력은 "24V DC / 0.5A"로 나열되어 있습니다. 이것은 별도의 전원 공급 장치 출력입니까, 아니면 엔코더 공급 장치입니까?

ADI4의 24V DC / 0.5A 출력은 엔코더 전원 공급 장치입니다. 이는 ADI4의 엔코더 입력 채널에 연결된 HTL 엔코더(24V 공급 장치 필요)에 전원을 공급하는 정격, 단락 보호 24V 출력입니다.

0.5A 제한은 4개의 엔코더 채널 모두에 대해 사용 가능한 총 결합 전류이며, 각 엔코더는 일반적으로 50-200mA를 소비합니다. 총 0.5A 예산을 초과하는 엔코더는 외부 24V 공급 장치가 필요합니다.

TTL (5V) 엔코더는 ADI4 자체의 내부 5V 공급 장치에서 전력을 끌어오며 24V / 0.5A 출력을 소비하지 않습니다.

Q3: ADI4의 PROFIBUS 주소는 어떻게 설정되며, 새 주소는 언제 적용됩니까?

PROFIBUS 주소는 ADI4 모듈의 DIL 스위치 블록 S2를 사용하여 설정됩니다. 스위치는 이진 형식으로 주소를 인코딩하며, 허용 가능한 주소 범위는 1에서 125까지입니다(예약된 주소 제외 PROFIBUS 표준 주소 지정).

새로 설정된 주소는 전원 OFF/ON 사이클 후에만 적용됩니다. 모듈에 전원이 공급되는 동안 스위치 위치를 변경해도 활성 주소가 즉시 변경되지 않습니다. S2에 설정된 주소는 CNC의 하드웨어 구성(Toolbox 또는 HW Config)에 할당된 이 ADI4의 슬레이브 주소와 정확히 일치해야 합니다. 불일치는 시작 시 ADI4가 PROFIBUS DP 링에 참여하지 못하게 합니다.

Q4: 동일한 PROFIBUS DP 링에 두 개의 ADI4 모듈을 구성할 수 있으며, 최대 총 축 수는 몇 개입니까?

여러 ADI4 모듈은 동일한 등거리 PROFIBUS DP 링에서 작동할 수 있으며, 각 모듈은 자체 PROFIBUS 주소와 4개의 아날로그 축 채널을 가집니다.

CNC 유형(802D, 840D, 840Di)에 따라 일반적으로 CNC 시스템당 최대 4개의 ADI4 모듈을 구성할 수 있으며, 완전한 ADI4 기반 시스템에서는 총 16개의 아날로그 드라이브 축을 가질 수 있습니다.

각 모듈은 고유한 PROFIBUS 주소를 가져야 하며, 모든 ADI4 슬레이브 및 기타 DP 슬레이브의 결합된 PROFIBUS 통신 부하는 모든 ADI4 모듈이 만족할 수 있는 최소 등거리 사이클 시간(Tdp ≥ 2ms) 내에 있어야 합니다.

Q5: 문제 해결 중 ADI4의 LED 표시등은 어떤 진단 정보를 제공합니까?

ADI4에는 두 개의 이중 기능 LED, H1 및 H2가 있으며, 각 LED는 오류 조건에 따라 두 가지 상태를 표시합니다.

H1 (PW/TMP): 계속 켜져 있으면 정상적인 전원 켜짐 상태를 나타냅니다.

H1이 TMP(온도) 오류를 나타내면 모듈의 내부 온도가 보호 임계값을 초과했음을 신호합니다. 이는 캐비닛 환기 부족 또는 모듈 위치의 과도한 주변 온도로 인해 발생할 수 있는 과열 조건입니다.

H2 (EXCH/RDY): 정상 작동 시 H2가 계속 켜져 있으면 모듈이 준비되었고 PROFIBUS 통신이 활성화되었음을 나타냅니다(RDY). H2가 깜박이면 PROFIBUS 메시지 프레임 교환(EXCH)이 활발하게 발생하고 있음을 나타냅니다(시작 협상 또는 매개변수 다운로드 중).

H1이 켜져 있는 동안 H2가 꺼져 있으면 일반적으로 물리적 계층에서 PROFIBUS 연결이 설정되었지만 주기적인 데이터 교환이 이루어지지 않음을 나타냅니다. PROFIBUS 주소 일치 및 CNC 하드웨어 구성을 확인하십시오.
