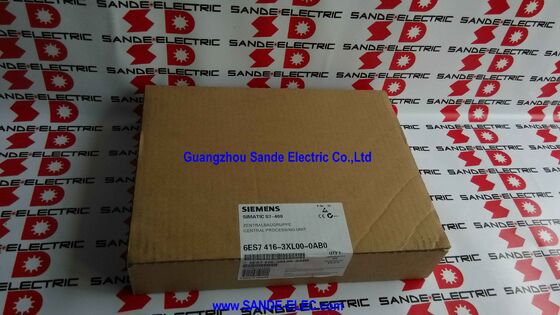

SIMATIC CPU 작업 메모리 6ES7416-3XL00-0AB0 6ES7 416-3XL00-0AB0 6ES7416-3XLOO-OABO

6ES7416-3XL00-0AB0∙ SIMATIC S7-400 CPU 416-3 ∙ 3.2MB / MPI/DP + PROFIBUS DP + IFM 인터페이스 / 세 인터페이스 중앙 처리 장치

3개의 인터페이스 416-3 CPU가 416-2에 추가하는 기능

CPU 416-3과 CPU 416-2는 모두 S7-400 고성능 CPU이지만 서로 다른 아키텍처 요구 사항을 충족합니다.2개의 통신 인터페이스로 6MBCPU 416-3는 세 번째 인터페이스인 IFM 커넥터에 대한 메모리 (3.2MB) 를 교환합니다.

세 번째 인터페이스 (IFM (Interface Module) 에 지정된) 는 S7-400 멀티 랙 구성에서 직접적인 랙 간 통신을 위한 물리적 연결을 제공합니다.표준 IM 460/461 인터페이스 모듈 쌍이 배그 플레인 버스 연장을 처리하는 경우, CPU 416-3의 전용 IFM 인터페이스는 표준 I/O 슬롯을 소비하지 않고 중앙 래크와 특정 확장 래크 아키텍처 사이의 직접 동기화 통신을 가능하게 한다.

첫 번째 인터페이스 (MPI/DP, 12 Mbit/s) 는 프로그래밍 액세스, HMI 연결 및 PROFIBUS DP 마스터/스래브 운영을 포함합니다. 두 번째 인터페이스는 독립적인 PROFIBUS DP 네트워크를 추가합니다.세 번째 IFM 인터페이스는 세 가지를 모두 필요로 하는 설비에 대한 연결 아키텍처를 완성합니다..

주요 사양

CPU 416-2 대 CPU 416-3

The CPU 416-3 is the correct specification when the third IFM interface is a required part of the installed system design — typically in multi-rack architectures that use the IFM connection for direct CPU-to-expansion-rack communicationCPU 416-2는 프로그램 및 데이터 메모리 용량이 주요 설계 드라이버일 때 더 나은 선택입니다.

적용 시나리오

IFM 동기화와 함께 여러 랙 S7-400 시스템:CPU-to-rack 통신 아키텍처가 이중 PROFIBUS DP 네트워크와 함께 IFM 인터페이스를 필요로하는 큰 프로세스 컨트롤러.

높은 채널 수를 가진 프로세스 자동화:3.2MB는 여러 PROFIBUS DP 세그먼트에서 수백 개의 I/O 포인트를 관리하는 실질적인 제어 프로그램에 충분한 메모리를 제공합니다.

설치된 CPU 416-3 시스템에서 교체:정확한 6ES7416-3XL00-0AB0 부품 번호는 설치된 시스템의 세 인터페이스 구조와 하드웨어 구성을 보존합니다.

FAQ

Q1: CPU 416-3에서 사용되는 IFM 인터페이스는 무엇입니까?

IFM (Interface Module) 인터페이스는 CPU를 S7-400 멀티 랙 구성의 특정 랙 간 통신 모듈에 연결합니다.표준 PROFIBUS DP 또는 MPI 인터페이스를 사용하지 않고 CPU와 확장 랙 하드웨어 사이의 직접 데이터 경로를 제공합니다.특정 IFM 모듈과 랙 아키텍처가 이 인터페이스의 기능적 사용을 결정합니다.

Q2: 기존 시스템에서 CPU 416-3을 CPU 416-2로 대체할 수 있습니까?

시스템이 IFM 인터페이스를 사용하는 경우 직접적으로 아닙니다. CPU 416-2에는 세 번째 IFM 인터페이스가 없습니다. 대신 시스템에서 IFM 연결을 제거하고 하드웨어 구성 변경이 필요합니다.IFM 인터페이스가 설치된 시스템에서 활성화되지 않은 경우, CPU 416-2는 사용할 수 있지만 메모리 차이 (5.6MB 대 3.2MB) 는 416-2에서 더 큰 프로그램이 문제없이 실행되는 것을 의미하며, 매우 큰 프로그램은 416-3에 적합하지 않습니다.

Q3: CPU 416-3의 최대 확장 랙 수는 무엇입니까?

S7-400 CPU 416 가족은 최대 21 개의 확장 랙을 지원합니다. 특정 수는 랙과 인터페이스 모듈 구성에 달려 있습니다.S7-400 시스템 문서에서는 IM 460/461 인터페이스 모듈 유형 및 IFM 연결 장치에 기초한 정확한 한도를 명시합니다..

Q4: CPU 416-3에 필요한 프로그래밍 도구는 무엇입니까?

STEP 7 클래식 (V5.x) 은 CPU 416-3를 포함한 S7-400 CPU의 주요 프로그래밍 및 구성 도구입니다. 하드웨어 구성, PROFIBUS DP 네트워크 할당,그리고 프로그램 다운로드 모두 STEP 7에서 수행됩니다. 특정 S7-400 CPU를 위한 TIA 포털 지원은 설치된 펌웨어 버전과 비교하여 확인해야 합니다.

Q5: CPU 416-3에 어떤 메모리 백업 옵션이 있습니까?
