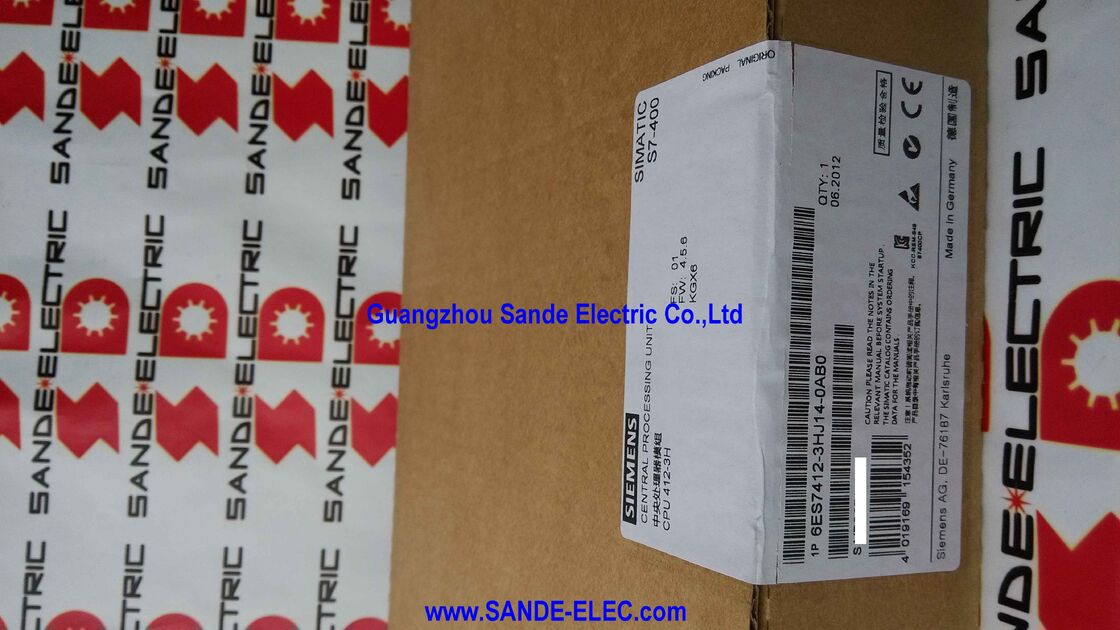

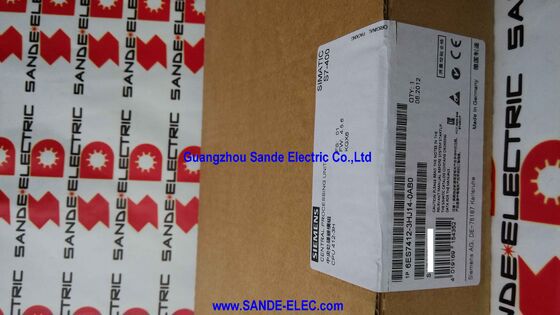

CPU CENTRAL UNIT 6ES7412-3HJ14-0AB0 6ES7 412-3HJ14-0AB0 6ES7412-3HJ14-OABO

Siemens 6ES7412-3HJ14-0AB0 | SIMATIC S7-400H CPU 412-3H — 고가용성 이중화 CPU, 768KB 메모리, 1 MPI/DP + 2 동기화 인터페이스, S7-400H 및 S7-400F/FH

개요

Siemens 6ES7412-3HJ14-0AB0은 SIMATIC S7-400H 고가용성 컨트롤러 시스템의 중앙 처리 장치인 CPU 412-3H입니다. 단일 6ES7412-3HJ14-0AB0 장치는 의도된 역할에서 단독으로 작동할 수 없습니다.

이 장치는 두 번째 동일한 CPU를 필요로 하며, 두 장치는 이중화 쌍으로 작동합니다. 두 CPU 모두 동일한 프로그램을 동시에 실행하고, 동일한 입력을 처리하며, 출력을 동기적으로 비교합니다.

하나의 CPU에 장애가 발생하면 다른 CPU가 원활하게 인계받아 제어되는 프로세스에 전혀 영향을 미치지 않고 프로세스를 계속 진행합니다.

이러한 하드웨어 이중화는 S7-400H의 특징이며, 표준 S7-400과 별도의 플랫폼으로 존재하는 이유입니다. 대부분의 공장 자동화에서 PLC 장애는 기계 정지를 유발합니다. 이는 불편하고 비용이 많이 들지만 복구 가능합니다.

정유 공장, 화학 반응기, 발전, 수처리 등 연속 공정 플랜트에서는 컨트롤러 장애가 공정 손실, 제품 오염, 장비 손상 또는 안전 위험을 초래할 수 있습니다.

단일 비계획적 정지로 인한 비용은 생산 손실로 수십만 달러에 달할 수 있으며, 비계획적 정지 후 재시동에는 몇 시간이 걸릴 수 있습니다. 이러한 프로세스를 제어하는 시스템은 잠시라도 컨트롤러 중단을 허용할 수 없으므로 S7-400H는 단일 하드웨어 장애를 통해 지속적인 작동을 위해 처음부터 설계되었습니다.

CPU 412-3H는 S7-400H 제품군 중 보급형 H-CPU로, MPI/DP 통신을 통해 총 768KB 메모리(프로그램 512KB, 데이터 256KB)를 제공합니다.

더 큰 프로그램이나 더 많은 데이터 저장이 필요한 애플리케이션의 경우, 더 큰 CPU 414-3H(6ES7414-3HM14-0AB0) 및 CPU 417-4H(6ES7417-4HL14-0AB0)는 점진적으로 더 큰 메모리와 추가 인터페이스를 제공합니다.

주요 사양

동기화 아키텍처 — 두 개의 CPU가 어떻게 하나의 내결함성 시스템이 되는가

CPU 412-3H의 세 가지 인터페이스 설계는 하드웨어 이중화의 기술적 요구 사항을 반영합니다.

단일 MPI/DP 인터페이스는 일반 자동화 통신을 처리합니다. 즉, CPU를 PROFIBUS DP 필드 장치, 프로그래밍 터미널, HMI 패널 및 공장 네트워크의 다른 PLC에 연결합니다. 두 개의 동기화 인터페이스는 CPU 간 통신 전용입니다.

각 CPU 412-3H의 두 개의 동기화 모듈 인터페이스는 두 개의 이중화 CPU 랙 간의 물리적 데이터 링크를 형성하는 동기화 모듈(IM 460-4, 6ES7460-4AA01-0AB0)에 연결됩니다. 두 개의 독립적인 동기화 링크가 사용됩니다. 하나가 아니라 두 개가 사용되는 이유는 동기화 채널 자체가 이중화되어야 하기 때문입니다.

단일 동기화 케이블 장애는 그렇지 않으면 전체 이중화 기능을 비활성화합니다.

두 개의 독립적인 동기화 경로를 통해 CPU 쌍은 각 경로를 통해 독립적으로 동기화할 수 있으며, 한 동기화 경로의 장애는 전환을 강제하지 않고 유지보수 경보를 생성합니다.

동기화 통신은 두 CPU를 동일하게 유지하는 데 필요한 모든 상태 정보, 즉 모든 출력 상태, 모든 타이머 및 카운터 값, 모든 메모리 비트를 프로그램 스캔마다 업데이트하여 전달합니다.

이러한 끊김 없는 동기화는 하나의 CPU에 장애가 발생했을 때 진정한 전환(재시동이 아님)을 가능하게 합니다. 살아남은 CPU는 이미 모든 현재 데이터를 가지고 있으며 장애가 발생한 CPU가 중단된 지점에서 정확히 실행을 계속합니다.

S7-400H 및 S7-400F/FH — 이중화 및 안전 결합

6ES7412-3HJ14-0AB0은 두 가지 시스템 구성과 호환됩니다.

S7-400H (고가용성): 표준 이중화 구성 — 두 개의 CPU가 병렬로 작동하고 하드웨어 장애 시 페일오버되며, 목표 가용성은 99.99% 이상입니다.

H 시스템은 가용성(프로세스 실행 유지)을 다루지만 기능 안전(위험한 공정 상태 방지)은 다루지 않습니다.

S7-400F/FH (내결함성 고가용성): 하드웨어 이중화와 IEC 61508 인증 기능 안전을 결합합니다.

F/FH 시스템은 위험 지역 공정에 필요한 안전 계장 기능(SIF)을 구현하는 안전 인증 F 모듈 및 안전 프로그램 블록을 추가합니다.

가용성(비계획적 정지 없음)과 기능 안전(SIL 1/2/3 인증 보호)이 모두 동일한 컨트롤러에서 요구될 때, S7-400F/FH는 두 가지를 동시에 처리합니다. 이 구성은 공정 위험으로 인해 지속적인 작동과 함께 인증된 안전 보호가 필요한 석유 및 가스, 화학 및 원자력 산업에서 일반적입니다.

메모리 구성 — 프로그램 512KB, 데이터 256KB

메모리 분할 — 프로그램 512KB, 데이터 256KB — S7-400H가 목표로 하는 연속 공정 제어 애플리케이션의 일반적인 워크로드 균형을 반영합니다. 공정 자동화 프로그램은 다음과 같은 이유로 동급의 개별 자동화 프로그램보다 큰 경향이 있습니다.

광범위한 아날로그 신호 처리(수십 또는 수백 개의 공정 변수에 대한 스케일링, 필터링, 경보 한계 평가), 복잡한 제어 알고리즘(캐스케이드 PID 루프, 비율 제어기, 고급 공정 제어), 공정 히스토리안 통합을 위한 대규모 데이터 구조(SCADA로 전송하기 전 측정 기록 버퍼링), 운영자에게 공장 상태를 상세하게 보고하는 포괄적인 진단 및 경보 관리 루틴.

512KB 프로그램 메모리는 이러한 복잡한 프로그램을 수용합니다. 매우 큰 플랜트의 경우, 메모리 카드에 저장된 로드 가능한 기능 블록(FB)을 추가하면 내장 메모리 한계를 초과하여 유효 프로그램 크기를 확장할 수 있습니다.

자주 묻는 질문

Q1: 마스터 장애 시 S7-400H가 자동으로 대기 CPU로 전환되며, 전환 속도는 얼마나 빠릅니까?

예, 전환은 자동으로 이루어지며 운영자 개입이 필요하지 않습니다. 활성(마스터) CPU가 자체 오류를 감지하면 대기 CPU에 인계하도록 신호를 보냅니다. 동일한 데이터로 동일한 프로그램을 동기적으로 실행하고 있던 대기 CPU는 중단 없이 실행을 계속합니다.

올바르게 구성된 S7-400H 시스템의 전환 시간은 PLC 스캔 주기 시간 내에 있으며, 일반적으로 한 자릿수 밀리초 범위로 필드 장치 및 공정 계측기에는 감지할 수 없습니다.

전환 자체로 인해 공정 값이 손실되거나 출력이 상태를 변경하지 않으며, 수동 재시동이 필요하지 않습니다.

Q2: 프로세스가 실행 중일 때 S7-400H를 유지보수할 수 있습니까(모듈 교체 또는 펌웨어 업데이트)?

예. S7-400H의 이중화 아키텍처는 온라인 유지보수를 지원합니다. 즉, 다른 CPU는 계속 실행되고 프로세스를 제어하는 동안 한 CPU 랙의 장애 모듈을 교체할 수 있습니다.

이는 생산 중에 하드웨어 유지보수가 가능하다는 것을 의미합니다. 여기에는 다음이 포함됩니다. 장애가 발생한 CPU(6ES7412-3HJ14-0AB0 자체) 교체, 전원 공급 장치 교체, I/O 모듈 교체, 펌웨어 업데이트 — 모두 프로세스를 중단하지 않고 수행할 수 있습니다.

유지보수 후 수리된 랙은 실행 중인 랙과 자동으로 재동기화됩니다.

이러한 온라인 유지보수성은 H 시스템이 단순히 핫 스탠바이를 제공하는 것보다 핵심적인 운영상의 이점입니다.

Q3: CPU 412-3H는 표준 S7-400 I/O 모듈 및 통신 모듈과 직접 호환됩니까?

예. S7-400H CPU 랙은 표준 S7-400 신호 모듈(SM), 통신 프로세서(CP) 및 기능 모듈(FM)을 수용합니다. 단, 이중화 모드 제한 사항이 적용됩니다.

H 모드 작동 시, 두 랙에 설치된 모듈은 동일해야 하며, 일부 모듈 유형(특히 통신 버스 기능이 있는 FM)은 특정 H 호환 버전이 필요합니다.

표준 S7-400 I/O 모듈(SM421, SM422, SM431, SM432 시리즈)은 호환되며 일반적으로 사용됩니다. 전체 호환성 목록은 S7-400H 시스템 설명서에 문서화되어 있습니다.

Q4: S7-400H는 어떻게 프로그래밍됩니까? STEP 7 외에 특별한 소프트웨어가 필요합니까?

S7-400H는 STEP 7을 프로그래밍 환경으로 사용하며, S7-REDCONNECT 라이브러리가 추가됩니다.

REDCONNECT 소프트웨어는 이중화 통신 링크(H 시스템과 PROFIBUS/PROFINET 슬레이브, SCADA 시스템 등 간의 연결)를 설정하기 위한 기능 블록 및 구성 도구를 제공하여, 두 CPU가 통신 경로를 동시에 관리할 수 있도록 하고 CPU 페일오버 외에 통신 연결의 자동 페일오버를 지원합니다.

REDCONNECT가 없으면 H 시스템은 표준 STEP 7 사용자 프로그램을 실행하지만, 이중화 통신 구성 기능은 사용할 수 없습니다.

Q5: CPU 412-3H는 단종되었습니다. Siemens의 권장 마이그레이션 경로는 무엇입니까?

Siemens는 현재 세대 S7-400H 교체 제품으로 SIMATIC S7-1500H 시스템(특히 CPU 1513H-1 PN 및 CPU 1517H-3 PN)을 권장합니다.

S7-1500H는 동등한 하드웨어 이중성을 제공하며 성능(더 빠른 스캔 주기, 더 높은 메모리), 네이티브 PROFINET IO 이중화, TIA Portal 엔지니어링과의 통합, 그리고 훨씬 더 컴팩트한 물리적 풋프린트에서 상당한 개선을 제공합니다.

S7-400H에서 S7-1500H로의 마이그레이션은 하드웨어 및 소프트웨어 프로젝트입니다. STEP 7 프로그램은 TIA Portal로 마이그레이션되어야 하며, 하드웨어 구성은 새 플랫폼에 맞게 재구축되어야 합니다. 하지만 Siemens는 전환을 지원하기 위한 마이그레이션 도구 및 서비스를 제공합니다.
